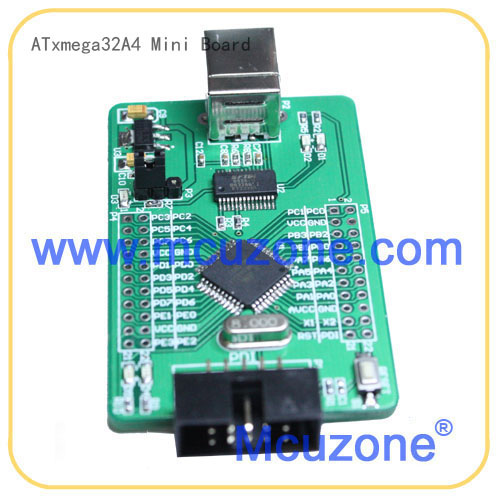

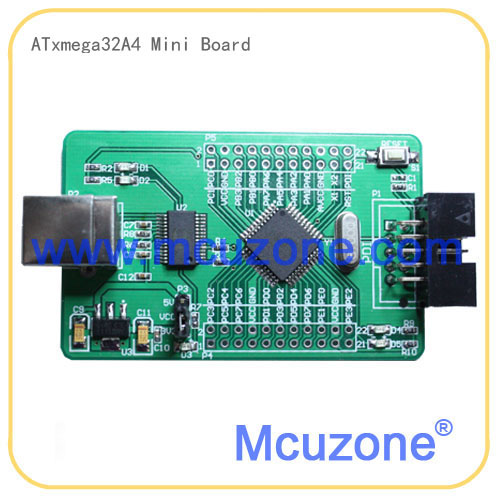

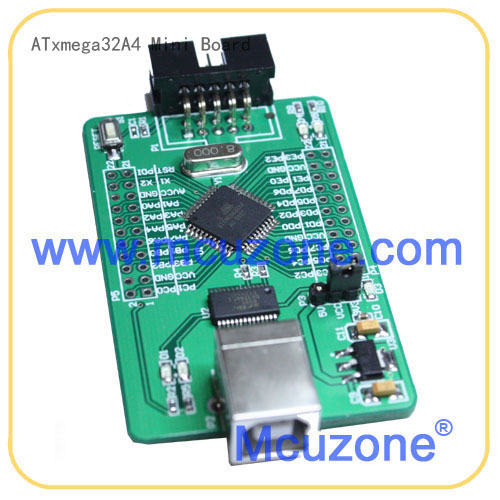

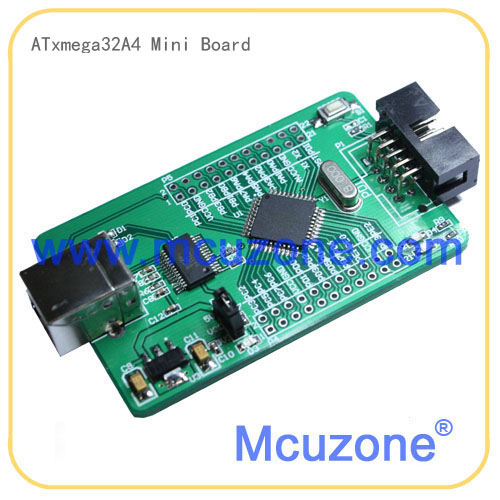

ATxmega32A4Mini系统板


查看大图

ATxmega32A4Mini系统板

ATxmega32A4是ATMEL推出的新一带MCU,具备5个串口,2个TWI,2个SPI,12通道12位2M速率ADC和2通道12位1M速率DAC 本最小系统板板载USB转串口芯片FT232,可以直接通过USB供电和通讯

  • 商品编号:100926A4Mini
  • 商品重量:200.000 克(g)
  • 货  号:20100926A4Mini
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:1
  • 销售价: ¥65.00
购买数量:
  (库存4399)




【产品介绍】

ATxmega芯片是ATMEL最新推出的新一代高性能、低功耗的微控制器,与之前的mega系列相比,xmega新增12位ADC和DAC,串口多至8个,SPI多至4个,并有AES和DES加密引擎,采用第二代picopower节能技术,功耗更低,速度更快,而且其批量价格也较为便宜。

目前支持ATxmega的仿真器主要有ATMEL的Dragon、JTAGICE mkII、JTAGICE3、ATMEL-ICE、AVR ONE!以及我们Mcuzone自主开发的JTAGICE mkII-CN和xmega专用仿真器。

ATxmega的调试接口有JTAG和PDI两种,A1系列和A3系列具备JTAG和PDI两种接口,A4和D4由于引脚数量限制,只有PDI接口。

我们针对ATxmega A4系列设计了Mini系统板,板载USB转串口芯片FT232,可以直接通过USB实现串口通讯和供电以及程序下载。板载3.3V LDO和复位电路,两个用户LED,一个PDI调试接口,所有引脚以2.54mm间距全部引出,方便用户评估和二次开发使用。


【CPU性能】

ATxmega32A4 CPU性能

名称 描述
CPU架构 AVR XMEGA
工作电压 1.6-3.6V,工业级
工作频率 最大32MHz,内置2M32M时钟以及PLL电路,默认2M
存储器 32KB FLASH4KB SRAM1KB EEPROM4KB Boot FLASH
片上外设 8通道事件系统,516TC5USART2TWI2SPIAESDES引擎,12通道122M模数转换器,2通道121M数模转换器,BODPLL
封装 TQFP44


【硬件资源】

ATxmega32A4Mini系统板针对QFP 44脚的A4系列设计,标配ATxmega32A4,可以更换为引脚兼容的16A4,64A4,128A4以及D4系列等。

  • CPU:ATxmega32A4,客户可自行更换成其他QFP44引脚的A4或者D4系列
  • USB供电,板载1117-3.3 LDO;
  • USB转串口芯片FT232;
  • 两个LED指示灯;
  • PDI调试接口(针对mkII-CN设计,原装mkII请用单芯线连接);
  • 复位按键;
  • 全部GPIO引出;
  •  板子尺寸:66mm × 42mm


【软件资源】

  • 提供AVRSTUDIO;
  • 提供WINAVR;
  • 提供LED跑马例子;
  • 提供XMEGA应用笔记,包括时钟系统,ADC,DAC,模拟比较器,定时器,USART,TWI,SPI,看门狗,IO,RTC,EEPROM,自编程,DES,AES,Bootloader
  • 注意:XMEGA应用笔记不提供技术支持。


【发货清单】

  • ATxmega32A4Mini系统板一块;
  • USB线一条;
  • 光盘一张(同一个客户仅发一张);

提问
电光火石风 说: 18-08-02 16:25
请问这个有现货么?另外我之前买了双龙电子AVR/SL-USBISP II/USB ISP下载器,是否支持这块芯片?
回答
管理员[xiaoguo]  回复: 18-08-14 15:18
有现货的,双龙的下载器我们不知道是否支持,这个你要问双龙厂家的。atmel官方是有支持xmega的仿真器。我们有专门支持xmega的仿真器,你可以联系我们销售,我们支持xmega的仿真器有 送xmega板子,可能你可以省却买板子的部分开支。qq:735148854
提问
非会员顾客 说: 14-06-12 13:48
您好!我想购买这块板有现货吗
回答
管理员[xiaoguo]  回复: 14-06-12 14:24
