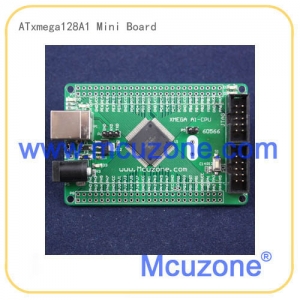

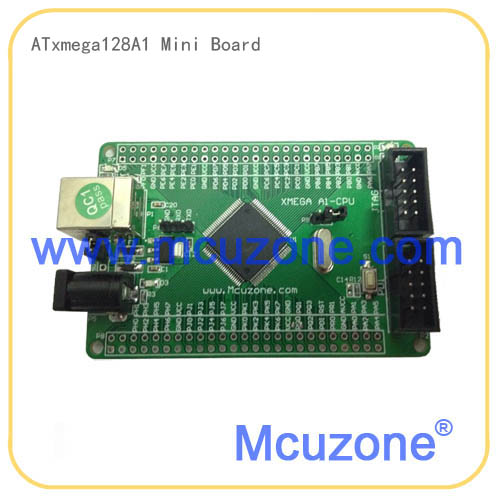

ATxmega128A1Mini系统板


查看大图

ATxmega128A1Mini系统板

ATxmega128A1是ATMEL推出的新一代MCU,具备8个16位TC,8个串口,4个TWI,4个SPI,2个8通道12位2M速率ADC和2个2通道12位1M速率DAC 本Mini系统板板载USB转串口芯片FT232,可以直接通过USB供电和通讯以及更新程序

  • 商品编号:100926A1Mini
  • 商品重量:300.000 克(g)
  • 货  号:20100926A1Mini
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:1
  • 销售价: ¥90.00
购买数量:
  (库存3092)

注意:实际焊接的芯片是ATxmega128A1U,但是按照ATxmega128A1使用,另有ATxmega128A1UMini系统板






【产品介绍】

ATxmega芯片是ATMEL最新推出的新一代高性能、低功耗的微控制器,与之前的mega系列相比,xmega新增12位ADC和DAC,串口多至8个,SPI多至4个,并有AES和DES加密引擎,采用第二代picopower节能技术,功耗更低,速度更快,而且其批量价格也较为便宜,预计在一段时间后,ATxmega系列将占据一定的市场。目前支持ATxmega的仿真器主要有ATMEL的Dragon、JTAGICE mkII、AVR ONE!以及Mcuzone微控电子自主开发的JTAGICE mkII-CN。ATxmega的调试接口有JTAG和PDI两种,A1系列和A3系列具备JTAG和PDI两种接口,A4由于引脚数量限制,只有PDI接口。

本站针对ATxmega A1系列设计了Mini系统板,板载USB转串口芯片FT232,可以直接通过USB实现串口通讯和供电以及程序下载。板载3.3V LDO和复位电路,两个用户LED,一个PDI调试接口,一个JTAG调试接口,所有引脚以2.54mm间距全部引出,方便用户评估和二次开发使用。


【CPU性能】

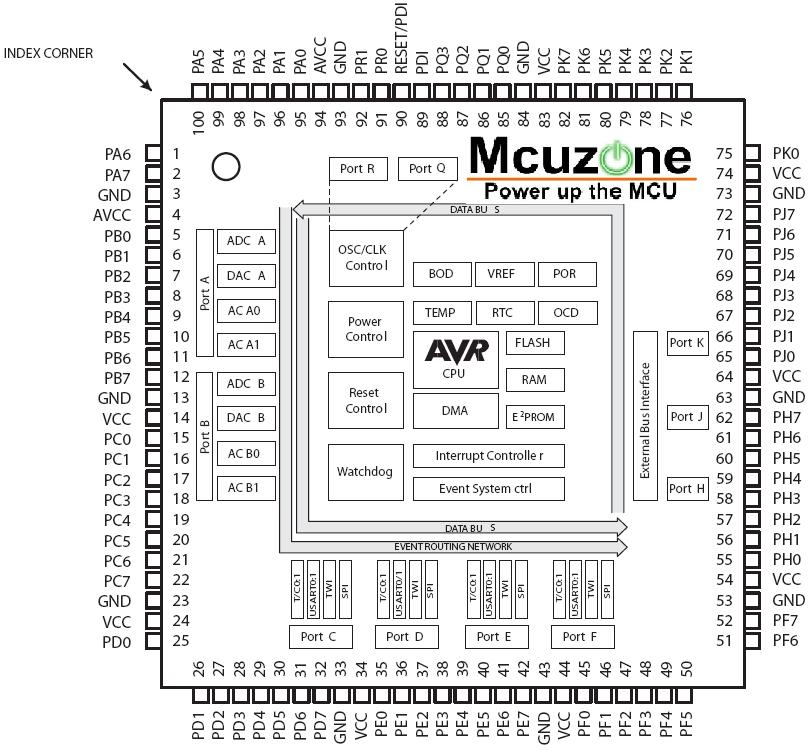

ATxmega128A CPU性能

名称 描述
CPU架构 AVR XMEGA
工作电压 1.6-3.6V,工业级
工作频率 最大32MHz,内置2M32M时钟以及PLL电路,默认2M
存储器 128KB FLASH8KB SRAM2KB EEPROM8KB Boot FLASH
片上外设 8通道事件系统,816TC8USART4TWI4SPIAESDES引擎,28通道122M模数转换器,12通道121M数模转换器,BODPLL
封装 TQFP100

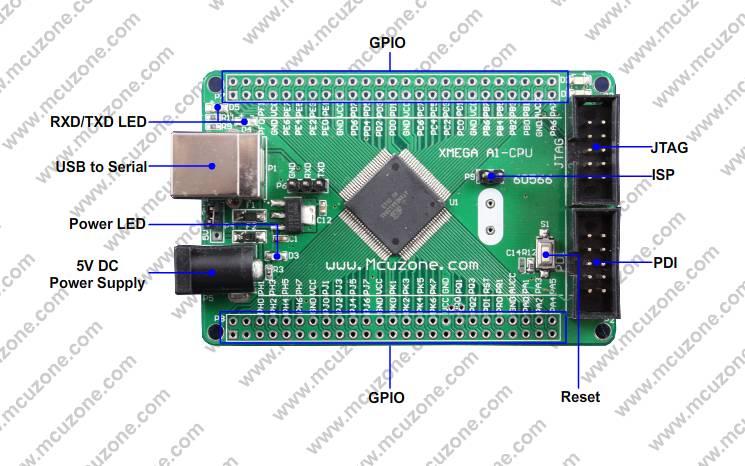

【硬件资源】

ATxmega128A1Mini系统板针对QFP 100脚的A1系列设计,标配ATxmega128A1U,可以更换为引脚兼容的其他A1系列。

  • CPU:ATxmega128A1U,客户可自行更换成其他QFP100引脚的A1系列
  • USB或外部5V直流供电,板载1117-3.3 LDO;
  • USB转串口芯片FT232;
  • 两个LED指示灯;
  • 两个FT232收发指示灯
  • 一个电源指示灯
  • PDI和JTAG调试接口(PDI接口针对mkII-CN设计,原装mkII请用单芯线连接);
  • 复位按键;
  • 全部GPIO引出;
  • 板子尺寸:78mm × 52mm


【软件资源】

  • 提供AVRSTUDIO;
  • 提供WINAVR;
  • 提供LED跑马例子;
  • 提供修改好的bootloader烧写文件
  • 提供XMEGA应用笔记,包括时钟系统,ADC,DAC,模拟比较器,定时器,USART,TWI,SPI,看门狗,IO,RTC,EEPROM,自编程,DES,AES,Bootloader
  • 注意:XMEGA应用笔记不提供技术支持。

【发货清单】

  • ATxmega128A1Mini系统板一块;
  • USB线一条;
  • 光盘一张;

提问
flywing 说: 15-05-12 14:29
这块板子可以直接使用isp烧写吗?
回答
管理员[xiaoguo]  回复: 15-05-12 20:17
这板子需通过仿真器或者下载器进行jtag和pdi烧写.
提问
非会员顾客 说: 14-11-27 01:36
我有早期的XMEGA128A1 没有串口232 能提供下新版本XMEGA128A1带串口232的电路吗?
回答
管理员[xiaoguo]  回复: 14-11-27 10:25
你好,我们的板子一直没有改变过哦。我不知道你说的产品是你自己做的还是我们这买的。
提问
非会员顾客 说: 14-08-08 17:02
请问,xmega A1的相关文档在哪找,文档下载里边没有这个型号的
回答
管理员[xiaoguo]  回复: 14-08-08 19:31
你所谓的相关文档是指什么?如果是指数据手册,那需要到atmel的官网下载
提问
非会员顾客 说: 14-07-24 08:19
您好,我想购买ATxmega128A1最小系统板,请问你们的付款方式是怎样的,可以货到打款,提供发票吗?
回答
管理员[xiaoguo]  回复: 14-07-24 10:12
你好,可以商城里按照流程直接支付,也可以银行汇款;货到付款或者开票,可以商城里直接有选项操作的,也可以直接联系我们销售,电话0571-89908193,qq:735148854
