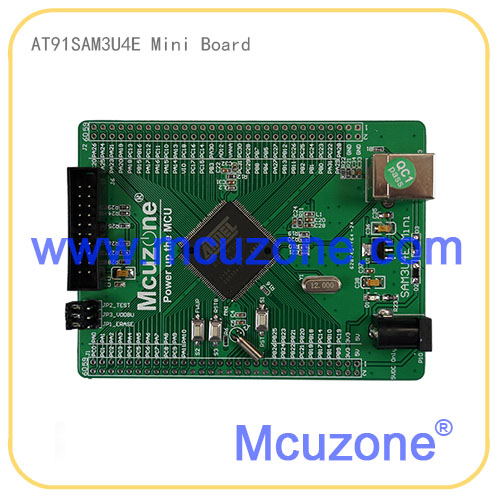

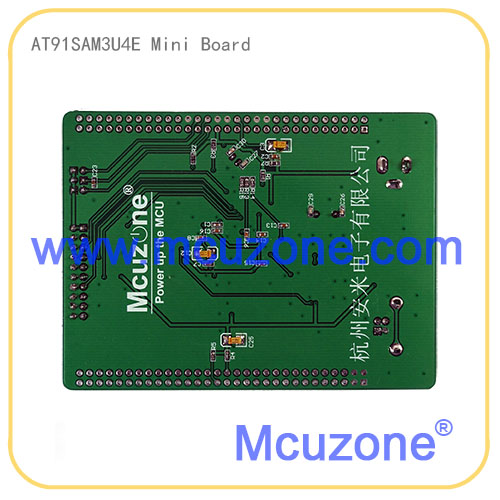

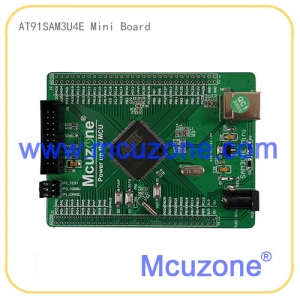

ATSAM3U4EMini系统板,Cortex-M3 96MHz Cortex-M3,USB 2.0 HighSpeed Device


查看大图

ATSAM3U4EMini系统板,Cortex-M3 96MHz Cortex-M3,USB 2.0 HighSpeed Device

基于AT91SAM3U4E的Cortex-M3Mini系统板 板载USB和JTAG接口,USB可下载可通讯 JTAG可调试可编程,USB为高速Device 全部GPIO引出

  • 商品编号:110608SAM3UMini
  • 商品重量:300.000 克(g)
  • 货  号:13122001SAM3UMini
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:2
  • 销售价: ¥128.00
购买数量:
  (库存4196)




【产品简介】

ATSAM3U4E是ATMEL新推出的一款Cortex-M3芯片,具备丰富的片上外设,高速USB Deivce接口、4个USART、2个TWI、1个SPI、1个SSC(I2S)、1个HSMCI(SDIO/SD/MMC)、8通道12位1MSPS的ADC。采用单3.3V电源供电,内置LDO给内核供电,采用0.5mm间距LQFP144封装。256KB FLASH,52KB SRAM,最高主频96MHz,96个GPIO。

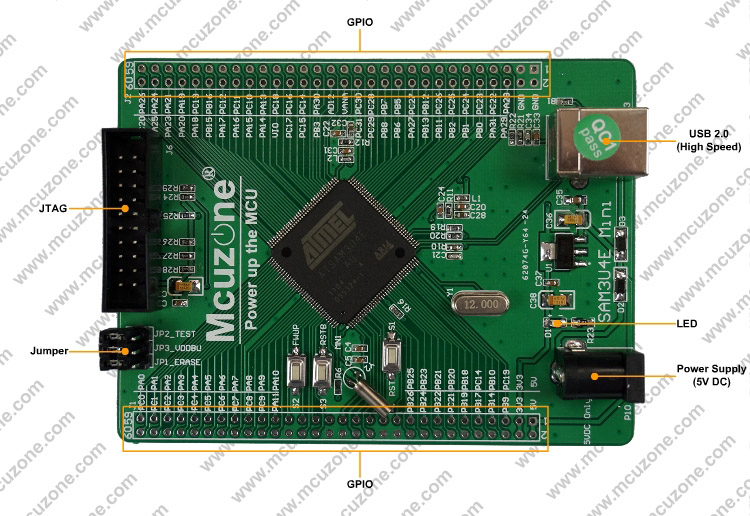

ATSAM3U4EMini系统板是专为AT91SAM3系列芯片设计的一个Mini系统,具备高速USB接口,可直接通过USB取电和通讯,同时板载1117-3.3V LDO用于系统供电;Mini系统板还包括JTAG电路,reset电路;同时将SAM3U的全部GPIO引出,引出的GPIO的间距为2.54mm,且上下两排扩展接口的间距为2.54的倍数,可直接放到万用板上使用。


【CPU 性能】

  • CPU架构:Cortex-M3 Rev2
  • 工作电压:3.3V,内置 LDO给内核供电
  • 工作频率:96MHz
  • 存储器:256KB FLASH,52KB SRAM
  • 调试接口:JTAG调试接口,还可以通过USB口或者DBGU串口下载代码
  • 片上外设:USB 2.0 High Speed Device,4×USART,SPI,SSC,TWI,8通道12位ADC
  • 封装:LQFP144

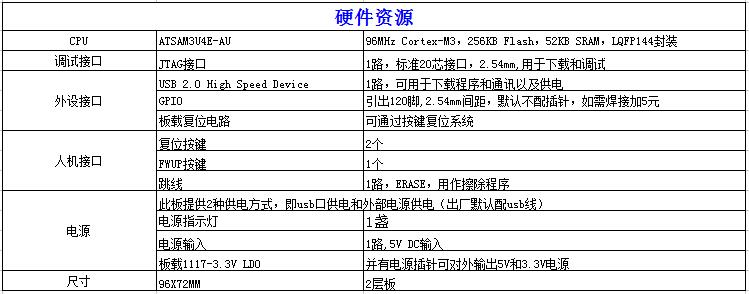

【硬件资源】


【软件资源】

  • 提供USB下载软件,SAM-BA(包含在AT91-ISP里面)

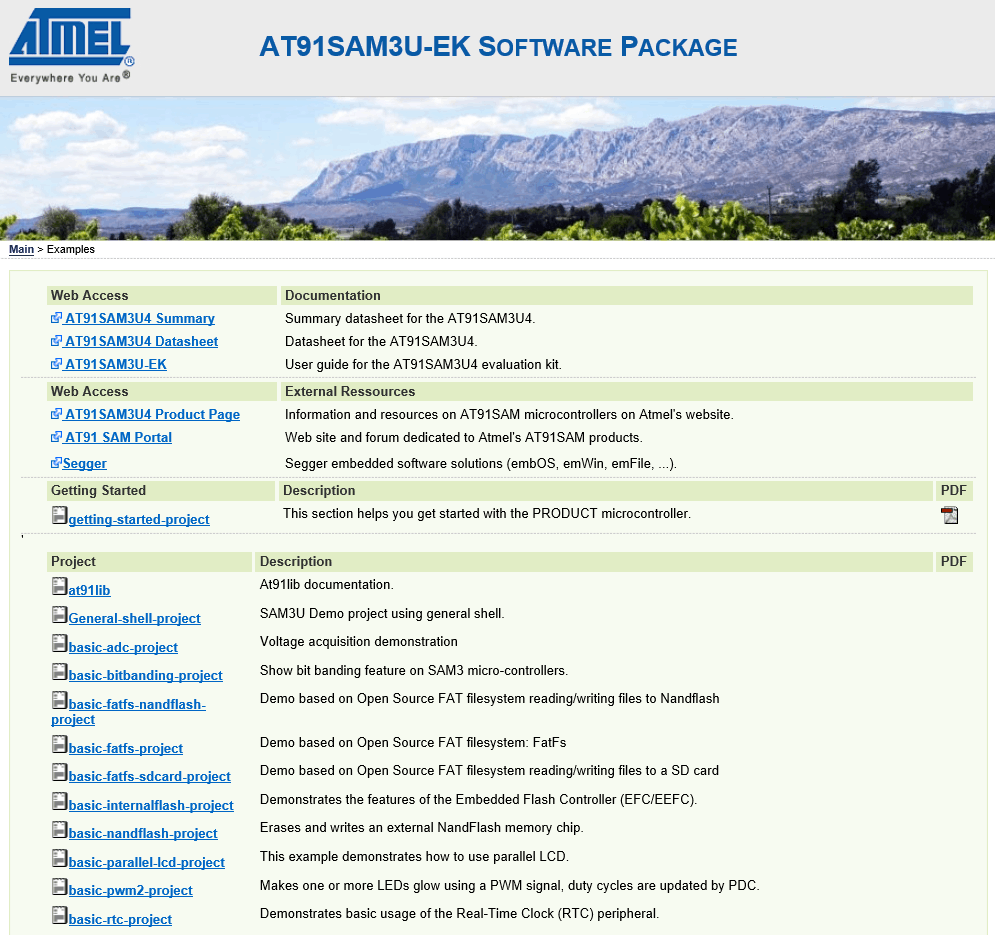

  • 提供AT91 softpack软件包,IAR EWARM、Keil MDK、GCC三个平台的例子,内含ADC,DATAFLASH,FLASH,PWM,RTT,SD,TWI,USART,GPIO,USB CDC/HID/MASSSTORAGE等例子,需客户自行验证

下图为Keil MDK平台

注意:以上代码不提供一对一技术支持,仅提供BBS技术支持


【F.A.Q】

1Q:如何供电?
1A:通过USB取电工作。

2Q:可以通过USB下载程序么?
2A:可以配合SAM-BA软件通过USB接口下载程序。


【使用文档】

  • 器件数据手册
  • 原理图pdf格式
  • 用户文档






【发货清单】

Mini系统板一块
USB线缆一条
资料一份(收到货确认款后邮件发送)

提问
非会员顾客 说: 16-05-10 17:47
购买能提供发票吗
回答
管理员[xiaoguo]  回复: 16-05-11 13:32
你好,可以的,你在下单的时候有个勾选是否开票的,你选择是即可,开的是普通发票
