【产品简介】

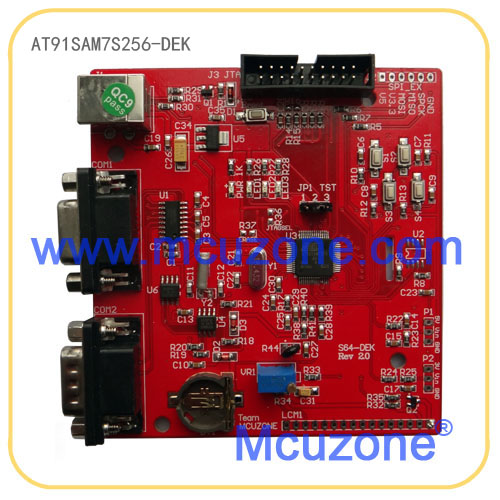

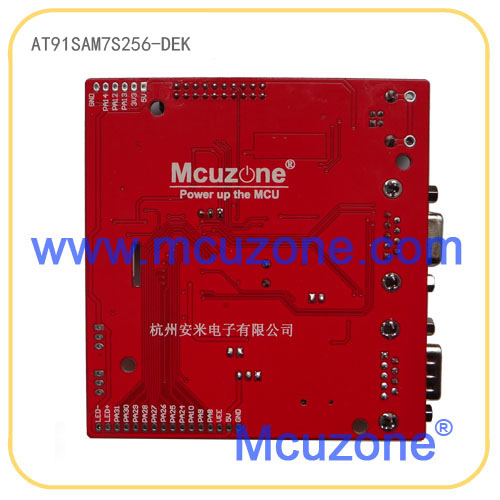

AT91SAM7S系列微控制器是ATMEL推出的ARM7内核微控制器，共有AT91SAM7S32/64/128/256四个型号。内部分别有32K/64K/128K/256K的FLASH ROM和8K/16K/32K/64K的RAM。除AT91SAM7S32外，其它控制器都集成了USB2.0 Device,另外还有10位AD,12路的DMA，IIC，SPI，PWM等众多功能。本学习板采用AT91SAM7S256芯片，特别适合具有8位单片机基础的转学32位ARM的用户。

该评估板采用USB供电，并且可以通过USB直接下载程序。

【硬件资源】

• USB DEVICE
• 两个串口，一个公口，一个母口
• pcf8563T 实时时钟
• 3个LED
• 4个按键
• 1路热敏电阻温度测量
• SPI引出
• 1602液晶接口引出
• 24C02 EEPROM
• SHT11温湿度芯片（选配）
• 2路ADC输入
• 1602和SPI接口总计14个引脚可作为GPIO自由使用

【PCB规格】

97×92mm

【软件资源】

原理图PDF格式

• 一，基于KEIL MDK例程
• 1.1，Mcuzone提供的例程
• 01：LED例程
• 02：按键例程
• 03：串口例程
• 04：ADC例程
• 05：USB鼠标例程
• 06：Mass storage例程
• 07：eeprom读写例程
• 08：ucOS2例程
• 1.2，已验证的atmel softpack1.5例程
• 01：ADC例程
• 02：PWM例程
• 03：RTT例程
• 04：getting started例程
• 05：USB CDC串口例程
• 06：hid keyboard例程
• 07：hid 鼠标例程
• 08：mass storage例程



•  二，基于IAR EWARM例程
• 01：外部实时时钟（8563）例程



• 三，基于ADS例程
• 01：USB鼠标例程
• 02：BasicTools例程
• 03：中断例程



• 四，针对ATMEL原厂开发板软件包
• 01：at91sam7s-ek_Softpack1.5（GNU/KEIL/IAR，无技术支持）
• 02：at91sam7s-ek_Softpack1.4（GNU/KEIL/IAR，无技术支持）

【发货清单】

• S256-DEK REV2.0板子一块
• USB线缆一条
• 资料通过网络发送
