注意:芯片上有一个飞线,是为了实现其usb通讯功能,如果介意的朋友,请务下单。
【产品简介】

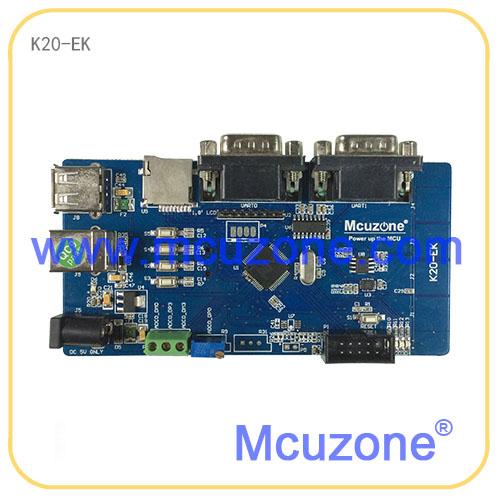

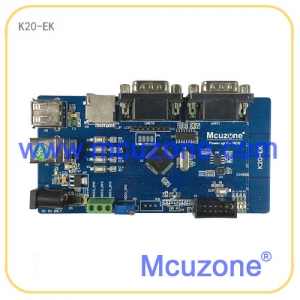

K20开发板基于Freescale的Kinetis系列ARM Cortex-M4的微控制器,可用于高度集成和低功耗的嵌入式应用中。K20开发板采用MK20DN64VLH5,引出JTAG/SWD,4个通用独立按键,4个LED,2路RS232串口,1路TTL串口,USB OTG,TF卡,4个触摸按键,加速度传感器,温度传感器等
【CPU性能】
● ARM Cortex-M4处理器,运行频率高达50MHz;
● ARM Cortex-M4内置嵌套向量中断控制器(NVIC)和异步唤醒中断控制器(AWIC);
● 高达64KB片内Flash程序存储器;
● 片内SRAM:16KB;
● 高达16路通道的DMA控制器;
● 通信接口:
1, USB2.0全速OTG控制器;
2, 3个UART;
3, 1个SPI控制器;
4, 1个I2C控制器;
5, 1个I2S控制器;
● 其它外设:
1,16位模数转换器(ADC),支持单端输入和差分输入;
2,2路模拟比较器CMP;
3,伸缩定时器FTM,可用于产生PWM;
4,低功耗定时器LPTMR,可用于脉冲计数;
5,周期中断定时器PIT;
6, 可编程延时模块PDB,可用于触发ADC转换;
7, 实时时钟RTC;
8, 载波调制发射器CMT;
9, 电容触摸控制器TSI;
10,片内温度传感器Temp Sensor;
● 标准的10芯JTAG调试接口,可与现有的工具兼容。Serial Wire调试和Serial Wire跟踪端口选项;
● 板载3.3V电源;
● 可采用64脚LQFP封装。

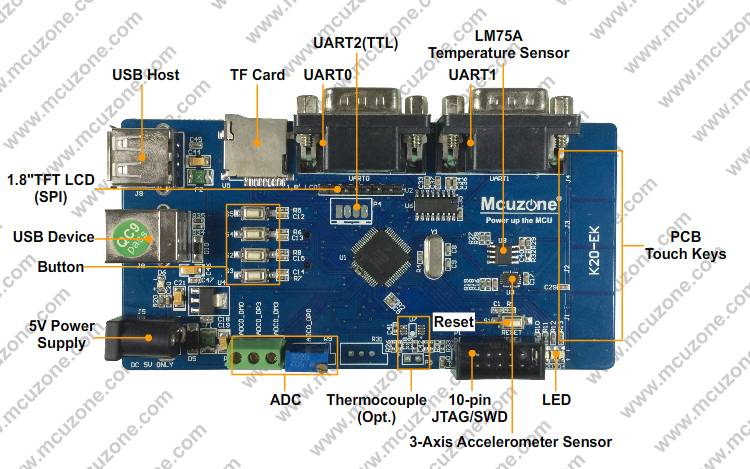

【硬件资源】
1, CPU:MK20DN64VLH5,50MHz ARM Cortex-M4;
2, 时钟电路:板载8MHz无源晶体振荡器和32.768KHz钟表晶振;
3, 调试接口:标准的10芯JTAG接口,可用JTAG或者SWD模式进行下载和调试;
4, 用户接口:4盏LED指示灯和4个独立按键以及4个触摸按键;
5, 电源:USB接口或外部5V DC供电;
6, 通讯接口:2路RS232串口,1路TTL串口;
7, USB:拆分的USB OTG电路,即USB Device和USB HOST为独立的两个接插件,注意不能同时使用;
8,TF卡接口;
9,温度传感器;
10,加速度传感器;
【软件资源】
测试程序(源码,Mcuzone提供,基于RealView MDK4.54):
1,LED例子;
2,按键(扫描方式);
3,按键(中断方式);
4,实用按键处理;
5,UART0输出例子;
6,UART0双向传输例子;
7,触摸按键例子;
8,I2C加速度传感器(硬件I2C接口);
9,I2C加速度传感器(模拟I2C接口);
10,I2C温度传感器例子;
11,1.8寸液晶屏例子(选配);
12,TF卡例子(SPI接口);
13,文件系统例子;
14,ADC例子;
15,RTC实时时钟例子;
16,PIT定时器例子;
17,LPTMR定时器例子;
18,UART1输出例子;
19,USB Device HID例子(需要通过USB HUB和PC连接);
20,USB HOST MSC例子(接U盘);
更多例子不定期更新。
注意:以上代码不提供一对一技术支持,有问题请到BBS讨论
● 编译器(请到www.mcuzone.com/down下载):
-Keil MDK软件
-IAR EWARM软件
【发货清单】
● K20开发板一块
● USB线一条
● 光盘一张
