MDK287-EK_T70开发板,Freescale i.MX287,454MHz ARM926EJ-S,双网络,双CAN,LCDC,ADC,5串口,Wince,Linux,QT图形库


查看大图

MDK287-EK_T70开发板,Freescale i.MX287,454MHz ARM926EJ-S,双网络,双CAN,LCDC,ADC,5串口,Wince,Linux,QT图形库

Freescale的i.MX287是一款针对工业控制应用的ARM9处理器,具有双以太网,双CAN,LCD,高速USB HOST和USB OTG,4个SSP(兼容SPI),PWM,2个I2C,5个UART,多通道ADC带触摸控制,128KB高速SRAM,1280位OTP ROM,以及多种安全保护。MDK287核心板具备128MB DDR2,256MB NAND,全部GPIO引出,并带TF座;MDK287-EK_T70开发板具备双网络、双CAN、高速USB、音频、ADC、按键、7寸800480液晶屏带触摸等

  • 商品编号:130428MDK287EK
  • 商品重量:1000.000 克(g)
  • 货  号:130618MDK287EK
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:15
  • 销售价: ¥780.00
购买数量:
  (库存998)

提供WINCE6虚拟机,提供带QT图形库的Linux虚拟机!

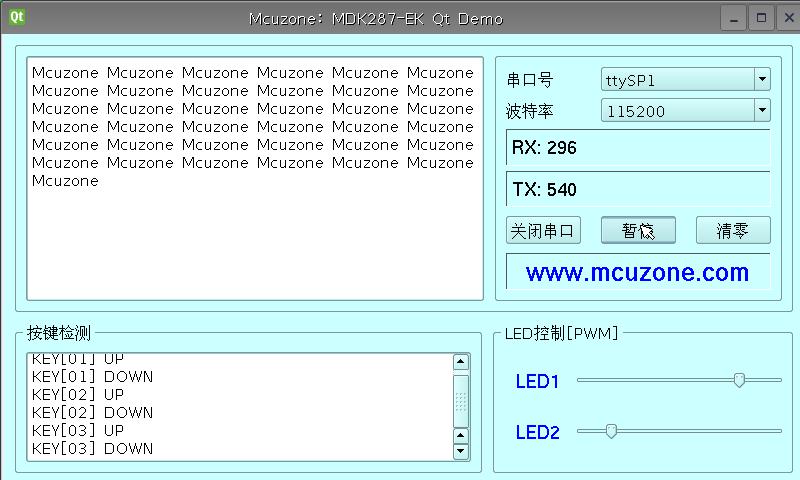

注意:QT提供串口和按键以及PWM控制的LED调光演示程序(在同一个QT例子里实现)



注意:目前WINCE只能从SD卡启动

如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!


【产品介绍】

Freescale的i.MX287是一款针对工业控制应用的ARM9处理器,具有双以太网,双CAN,LCD,高速USB HOST和USB OTG,4个SSP(兼容SPI),PWM,2个I2C,5个UART,多通道ADC带触摸控制,128KB高速SRAM,1280位OTP ROM,以及多种安全保护。MDK287核心板具备128MB DDR2,256MB NAND,全部GPIO引出,并带TF座;MDK287-EK_T70开发板具备双网络、双CAN、高速USB、音频、ADC、按键、7寸800480液晶屏带触摸等

主流ARM9芯片片上资源对比表(需要8080端口支持):
http://www.mcuzone.com:8080/dokuwiki/doku.php?id=product:arm_sg


【硬件资源】

核心板硬件资源
处理器 i.MX287,主频454MHz,系统总线166MHz;32KB D-cache,16KB I-Cache,128KB ROM,128KB SRAM (当前软件配置为528MHz,系统总线132MHz),内置电源管理
存储器 DDR2 16位 128MB DDR2
NAND FLASH 256MB NAND FLASH(可升级至1GB)
TF卡座 核心板板载TF卡,位于核心板反面
接口 1.27mm间距,2×50×2插针引出 200pin接插件,全部GPIO引出
尺寸 50×70mm 六层板,上市大厂精工制作

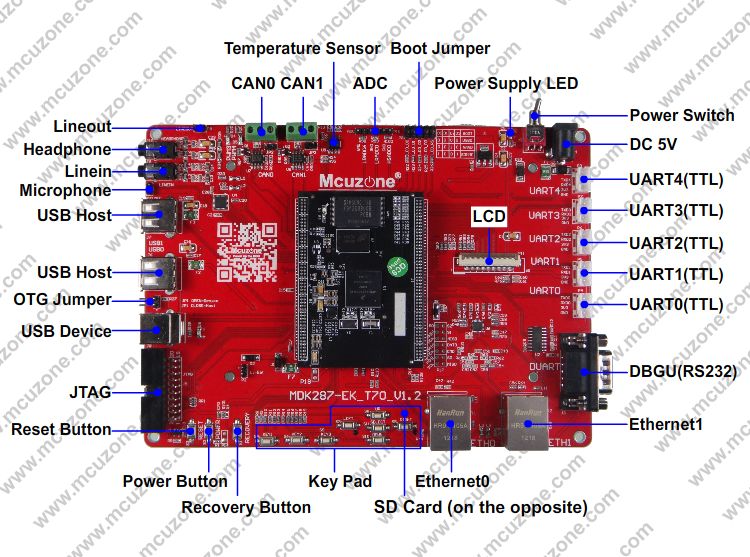

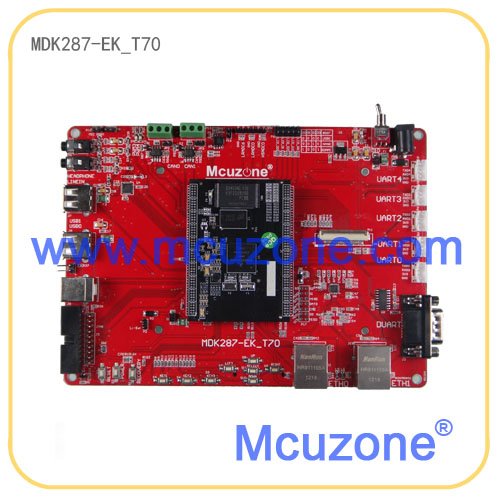

开发板硬件资源
调试接口 JTAG接口 20pin标准JTAG接口
外设接口 USB 2.0 HighSpeed接口 1路,USB Host
USB 2.0 OTG接口 2路,USB Host&Device(注意:由OTG拆分而来,不可同时使用)
SD卡接口 1路,位于板子反面
10/100M自适应以太网 2路,RMII模式
CAN接口 2路
RS232调试串口 1路
TTL串口 5路,2.0间距4pin插针
音频输入 1路
音频输出 1路
内部ADC 3路,2.54间距插针
LM75A I2C接口温度传感器
TFT液晶屏接口 1路,40Pin 0.5mm间距FPC接口,标配800*480液晶屏
人机接口 复位按键 1路
POWER按键 1路
Recovery按键 1路
ADC按键 8路
电阻触摸屏 4线触摸
用户LED 2盏
电源 电源指示灯 1盏
电源开关 1个
电源输入 1路,5V DC输入
尺寸 180×130mm 2层板
开发板串口资源
丝印 芯片引脚 备注
J3 DUART (DUART_TX  DUART_RX) RS232
P4 UART0(AUART0_TX  AUART0_RX) TTL
P5 UART1(AUART1_TX  AUART1_RX) TTL
P6 UART2(AUART2_TX  AUART2_RX) TTL
P7 UART3(AUART3_TX  AUART3_RX) TTL
P3 UART4(AUART0_RTS  AUART0_CTS) TTL


 【软件资源】

完善的Linux系统
(提供虚拟机,2.6.35.3内核版本)
Linux开发环境 arm-none-linux-gnueabi- (gcc 4.6.1) 默认支持armv5指令集,适配ARM926ej-s,大厂推荐使用
虚拟机中的默认工具链 避免用户花额外时间自行搭建环境
虚拟机使用文档
虚拟机版本 Ubuntu 11.10
imx-bootlets 版本:10.12.01 源码
提供编译说明
支持从nand flash加载,启动
支持从MMC/SD卡加载,启动
支持直接启动kernel而无须u-boot,提升启动速度 源码
配合工具sb_loader.exe,可以实现免烧写启动 用于快速测试,工具包含在烧写工具Mfgtools中
u-boot 版本:2009.08 mcuzone修改
提供编译说明
支持NAND flash启动 源码
支持从MMC/SD卡加载,启动 源码
支持从网络下载启动 源码,需要nfs server,tftp server等
支持gpio测试,用于快速检测GPIO状况 源码
其它u-boot的标准特性 源码
Linux kernel 版本:Linux-2.6.35.3 mcuzone完善
提供编译说明
开机画面,boot logo 源码
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 源码
片上RTC驱动 源码
LED驱动 源码, gpio-leds
PWM LED驱动 源码
NAND控制器驱动 源码
基于LRADC的多按键驱动 源码
片上SPI控制器驱动 源码
I2C控制器驱动 源码
I2C EEPROM驱动 源码,需要选配件支持
I2C 用户模式驱动i2c-dev,用于控制外部段式液晶屏等 源码,需要选配件支持
I2C 温度传感器LM75A驱动 源码
外部I2C RTC,PCF8563,DS1307等 源码,需要选配件支持
LCD驱动 源码
LCD背光驱动 源码
电阻触摸屏驱动 源码
CAN控制器驱动 源码
USB HOST驱动,可以接U盘,键盘,鼠标等 源码
USB摄像头驱动 源码,gspca,需要选配件支持
USB 以太网卡驱动,方便扩展有线网卡 源码,需要选配件支持
USB WiFi驱动:内核自带 源码,通用wifi驱动,支持某些特定成熟模块
USB device驱动,支持USB 串口,网卡,存储等 源码,内核自带(USB gadget)
MMC/SD卡驱动 源码,
多串口驱动 源码,
音频驱动,支持SGTL5000 源码
片上以太网控制器MAC 源码
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 源码,需要选配件支持
其它kernel的标准驱动 源码
注意:资源之间可能有引脚冲突
busybox busybox-1.23.2 源码
使用busybox创建rootfs 《使用busybox制作根文件系统》
参考用的rootfs文件夹 虚拟机上可以用于nfs启动板子
图形测试程序 QT,版本:4.8.6 源码
QT依赖库 源码
QT依赖库编译方法
QT编译方法
开发环境指南 使用Mfgtool烧写板子的方法
板子程序测试方法
提供参考一键烧写包
其它软件特性 支持telent,ssh等远程登录方式,便于管理 源码
支持ftp,tftp,wget等工具实现文件下载与上传 源码
支持webserver,内置httpd 源码
支持tslib对触摸屏进行校准 源码
开机自行运行程序 包含在文件系统中
MP3播放程序:madplay, mplayer 源码
串口测试程序ttytest 包含在文件系统中
按钮测试程序input_tst 包含在文件系统中
frame buffer截图程序gsnap 包含在文件系统中
开发支持 Linux开发虚拟机,无需自行搭建开发环境,用户可专注于自己的应用程序开发 基于virtualbox的虚拟机镜像,有使用文档
在线知识库 http://www.mcuzone.com/bbs
在线支持,电话支持 400电话:4008-51-8051
QQ用户讨论组 技术支持QQ群:72972810
丰富的选配件 小度wifi 搭配任意开发板,实现USB扩展WiFi
RT3070 WiFi模块 搭配任意开发板,实现USB扩展WiFi
GTM900 GPRS模块 搭配任意开发板,实现GPRS移动数据连接
GPS模块 搭配任意开发板,实现GPS定位
蓝牙串口模块 搭配任意开发板,实现蓝牙虚拟机串口的无线连接

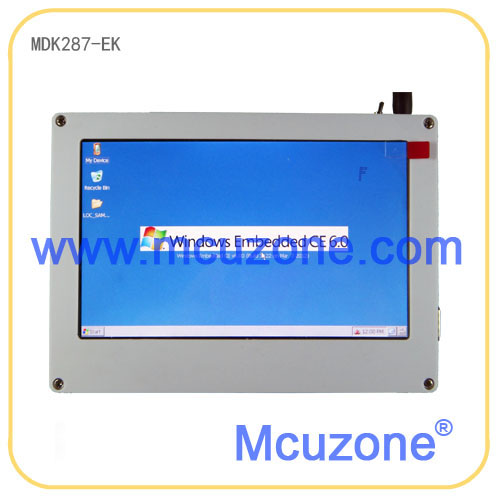

Windows CE
Windows CE BSP版本 Windows CE 6.0 源码,R3版本,基于官方版本10.08.02,提供虚拟机
Windows CE烧写与测试文档
Eboot特性 从SD/TF卡启动 支持
串口调试 支持
启动画面 支持
烧写工具 提供官方工具Mfgtools
BSP驱动特性 以太网驱动 源码
LCD显示驱动 源码
触摸屏驱动 源码
音频输出驱动 源码
Backlight驱动 源码
CAN驱动 源码
Driver Dynamic Voltage and Frequency Control(DVFC)驱动 源码
I2C Bus驱动 源码
LRADC驱动 源码
NLED驱动 源码
Rotary驱动 源码
电池驱动 源码
串口驱动 源码
SPDIF驱动 源码
SPI Bus 驱动 源码
USB Host 驱动 源码
USB高速OTG 驱动 源码
SD卡驱动 源码
KEY PAD驱动 源码,需对底板键盘做相应调整
NAND驱动 源码
支持的USB外设 USB转RS232 支持,Mcuzone移植,非源码,随选配件提供
USB WIFI 支持,Mcuzone移植,非源码,随选配件提供
USB摄像头 支持,Mcuzone移植,非源码,随选配件提供
USB鼠标 支持
USB键盘 支持
U盘 支持
USB Hub 支持


三,文档
● 提供EK相关器件数据手册;
● 提供核心板和底板原理图(pdf格式);
● 提供用户手册


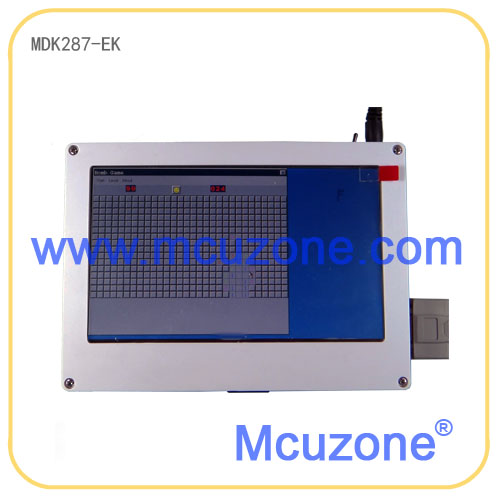

 【Linux图形库介绍】

MDK287开发板采用了QT做为图形库。
