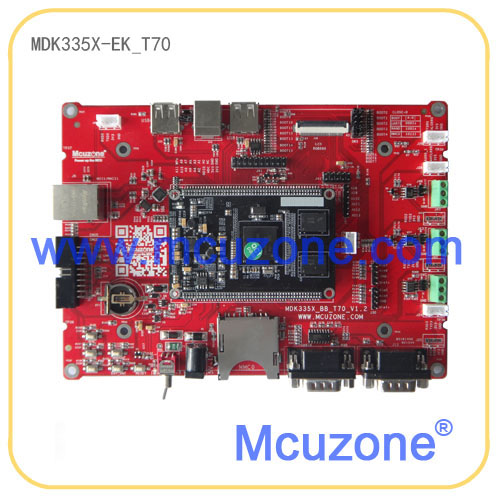

MDK3358-EK_T70开发板,基于TI的Cortex-A8内核AM3358处理器,256MB DDR2,提供基于QT4图形库的多个应用案例


查看大图

MDK3358-EK_T70开发板,基于TI的Cortex-A8内核AM3358处理器,256MB DDR2,提供基于QT4图形库的多个应用案例

MDK3358-EK开发板基于TI的Cortex-A8内核720MHz频率的AM3358芯片,核心板板载256MB DDR2,256MB NAND,采用1.27mm间距200脚接插件。 底板具备10/100M以太网、SD卡、高速USB HOST和高速OTG、调试串口、RS232串口、RS485、TTL串口、CAN、软件串口、I2C、JTAG接口、PCF8563、标配7寸TFT LCD、4路ADC、SPI扩展接口、GPIO。

  • 商品编号:130805MDK3358EK
  • 商品重量:1000.000 克(g)
  • 货  号:130805MDK3358EK
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:17
  • 销售价: ¥888.00
购买数量:
  (库存999)

默认预装QT4图形界面的Linux系统

技术支持时间为半年,技术支持限裸机和Linux二选一。

如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!


【产品介绍】

美国德州仪器公司(TI)推出的AM335x ARM Cortex-A8 可以提供相同成本下最高的DMIPS,同时提供3D图形加速和关键外设的集成。TI AM3359 由性能高达720MHz的ARM Cortex-A8组成,可满足各种应用需要,可选 3D 图形加速器性能高达20M/tri/s,支持LPDDR1/DDR2/DDR3 内存,PRU 子系统为器件提供附加灵活性,同时提供对EtherCAT和Profibus的可选支持来满足工业设计的需要。
MDK3358核心板基于TI的Cortex-A8内核AM3358处理器,最高运行于720MHz,采用TI原厂PMIC电源管理芯片,支持动态调频,256MB DDR2内存,256MB NAND FLASH,1.27mm间距200针接插件引出全部GPIO信号。大厂出品6层PCB板。

MDK3358-EK开发板基于TI的Cortex-A8内核720MHz频率的AM3358芯片,核心板板载256MB DDR2内存,256MB NAND FLASH,采用1.27mm间距200脚接插件,引出绝大部分GPIO。
底板具备10/100M以太网、SD卡、1路高速USB HOST、1路高速OTG、1路RS232调试串口、1路RS232普通串口、2路RS485、2路TTL串口、1路CAN、2路TTL软件串口、1路I2C接口、3个用户按键、2个用户LED指示灯、JTAG接口、外置PCF8563实时时钟、40Pin液晶屏接口(标配7寸TFT LCD带触摸)、4路ADC模数转换输入、SPI扩展接口、预留第二路以太网扩展接口、GPIO若干。


【核心板硬件资源】

● AM3358,720MHz
● 256MB DDR2
● 256MB NandFlash
● 1.27mm间距,2×50×2=200脚,全部GPIO引出
● 6层板设计


【核心板PCB规格】

50×76mm,6层板设计,大厂出品

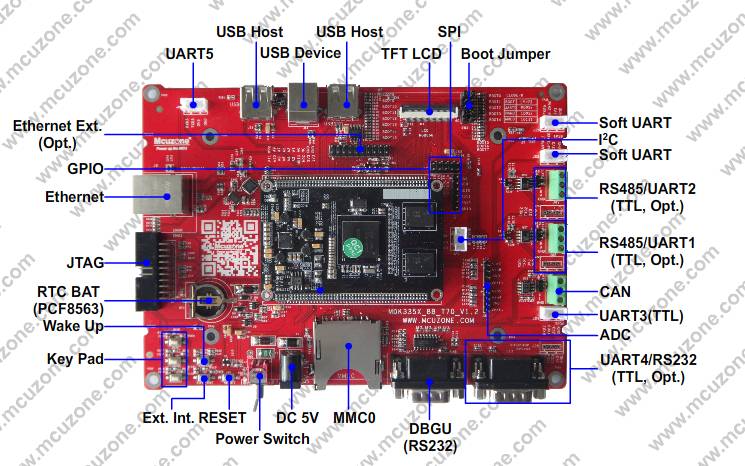

【底板硬件资源】

● 1路10/100M以太网
● 1路SD卡接口
● 3个用户按键,2个用户LED指示灯
● 20芯标准JTAG接口
● 外置PCF8563实时时钟
● 40Pin液晶屏接口,标配7寸TFT LCD带电阻触摸屏
● 4路ADC输入
● SPI扩展接口
● 预留第二路以太网扩展接口
● 1路CAN接口
● 1路USB HOST接口,1路分离的USB HOST加USB Device接口
● 1路RS232串口,1路DBGU调试串口,2路RS485
● GPIO若干


 【软件资源】

一,裸机程序
● 提供Starterware软件包
Starterware介绍:
StarterWare provides C-based no-OS platform support for TI's ARM9™ and ARM® Cortex™ A8 based devices. StarterWare provides device abstraction layer libraries, peripheral programming examples such as Ethernet, graphics and USB, and board level example applications. StarterWare can be used stand-alone or with an RTOS.
包括但不限于以下驱动:
cppi41dma.c  dmtimer.c  ehrpwm.c   gpmc.c      mailbox.c  mdio.c    rtc.c            usb.c
cpsw.c       ecap.c     elm.c      hsi2c.c     mcasp.c    phy.c     tsc_adc.c        usbphyGS70.c
dcan.c       edma.c     gpio_v2.c  hs_mmcsd.c  mcspi.c    raster.c  uart_irda_cir.c  watchdog.c


二,linux
● 提供基于ti psp的u-boot及ubl,支持nand直接启动,以及串口启动
● 提供基于ti psp的linux 3.2.0的kernel
● 支持qt2.2.0的rootfs,镜像使用ubi格式
● 支持qt4.8.x(release soon)
● 支持Cortex-A8硬件浮点VFPv3及SIMD引擎NEON的gcc工具链
为cortex-a8优化的自定义工具链,支持硬件浮点及NEON
● 提供以下驱动源码:
  ◆ USB host, USB OTG, USB device驱动
  ◆ MMC/SD/SDIO驱动
  ◆ 1Gbps Network驱动(需要底板相应硬件支持)
  ◆ UART驱动
  ◆ CAN驱动
  ◆ GPIO LEDs驱动
  ◆ Nand Flash驱动
  ◆ PRUSS驱动,PRUSS虚拟串口代码
  ◆ USB audio驱动
  ◆ 片上RTC驱动
  ◆ USB mass storage device,USB 鼠标,键盘驱动
  ◆ PCF8563实时时钟驱动
以及其它大量kernel本身支持的硬件
提供完整开发虚拟机及编译手册,上手就可以编译

三,Android
● 原厂提供的资料请到TI网站下载
● Mcuzone提供的Android资料即将推出

四,Wince
● 原厂提供的资料请到TI网站下载
● Mcuzone提供的Wince资料即将推出

五,文档
● 提供EK相关器件数据手册;
● 提供核心板和底板原理图(pdf格式);


【Linux图形库介绍】
MDK3358-EK开发板采用QT4做为图形库。

Qt是一个跨平台的C++图形用户界面库,由挪威 TrollTech公司出品,后被NOKIA收购,现被Digia收购,目前包括Qt、基于Framebuffer的Qt Embedded、快速开发工具Qt Designer、国际化工具Qt Linguist等部分。 Qt支持所有 Unix系统,当然也包括Linux,还支持 WinNT/Win2k,Win95/98 平台。Qt Creator是Qt被Nokia收购后推出的一款跨平台的轻量级Qt集成开发环境,Qt Creator包括项目生成向导、高级的C++代码编辑器、浏览文件及类的工具、集成了Qt Designer、Qt Assistant、Qt Linguist、图形化的GDB调试前端,集成qmake构建工具等。目前我们使用的是嵌入式平台版本的QT4,即Qt Embedded,开发平台采用的是Ubuntu虚拟机+QT Creator。


【应用程序】

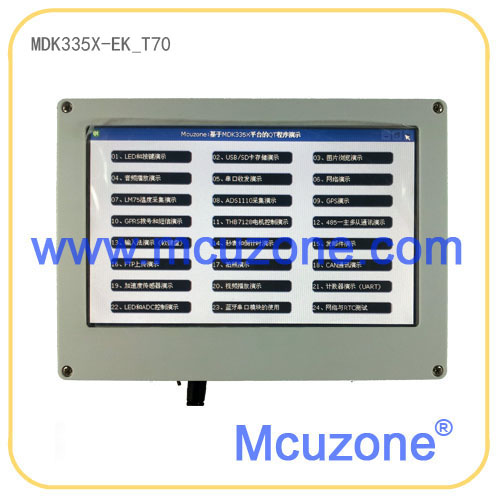

基于QT图形库的演示程序:

点击下列例子(部分),即可查看相应文档!



MDK3358-EK(基于TI的Cortex-A8内核AM335x平台)的QT演示例子汇总

01.按键和LED例子
02.U盘和SD卡测试
03.图片浏览演示
04.音乐播放演示
05.串口收发演示例子
07.LM75A温度采集记录演示
08.16位ADC采集热电偶温度
09.外接GPS模块,获取经度,维度,高度,速度,距离计算
10.外接GSM模块实现发短信,打电话功能
11.控制步进电机
13.软键盘演示
14.秒表和倒计时演示
16.FTP传输演示
17.通过USB摄像头定时拍照实现过程监测
18.CAN收发演示
21.通过串口连接K60-EK实现的外部计数器
22.通过串口连接K60-EK实现的ADC采集和LED控制演示
23.蓝牙2.0串口模块的配置和使用
24.网络和RTC例子

注意:以上例子在购买开发板后请邮件联系hdapple_2000@hotmail.com获取,Mcuzone仅提供演示代码,不对代码的可靠性做保证,也不对这些演示程序提供技术支持。另外,部分演示程序需要相关选配件,请联系我们购买或者自行设计。


 【发货清单】

  • MDK3358-EK开发板一套(含核心板、底板、液晶屏)
  • 5VDC电源适配器
  • 网线、串口线
  • 光盘一张(同一客户仅发一张)
