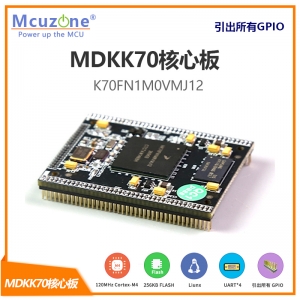

MDKK70核心板(K70FN1M0VMJ12),1MB FLASH,120MHz CM4带FPU,128MB DDR2, 256MB NAND FLASH


查看大图

MDKK70核心板(K70FN1M0VMJ12),1MB FLASH,120MHz CM4带FPU,128MB DDR2, 256MB NAND FLASH

MDKK70核心板采用K70FN1M0VMJ12设计,具备1MB片内FLASH,120MHz主频CM,板载128MB DDR2,256MB NAND FLASH。核心板引出80+80+40针1.27间距双排接插件。具备LCD控制器、TSI、USB OTG、NAND控制器、16位ADC、12位DAC、以太网、2xCAN、6xUART、I2C、SPI、SDHC等片上资源。

  • 商品编号:131105K70Core
  • 商品重量:300.000 克(g)
  • 货  号:131105K70Core
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:5
  • 销售价: ¥280.00
购买数量:
  (库存1000)


此板支持从片上FLASH启动,NAND可用于存储内核、文件系统、图形库、应用程序等。
不同批次核心板可能使用不同型号但引脚兼容的DDR2和NAND,请以实物为准。

此为10个起的单价,少于10个的请联系我们,咨询价格。未经沟通,拍下数量少于10的,我们概不发货,谢谢 配合。



【产品简介】

K70FN1M0VMJ12是Fresscale新近推出的120MHz Cortex-M4内核处理器,工作电压1.71V到3.6V,具备LCD控制器、TSI、USB OTG、NAND控制器、DDR控制器、16位ADC、12位DAC、片上RTC、以太网、2xCAN、6xUART、2xI2C、3xSPI、2xI2S、SDHC等片上资源,并且具有包括硬件CRC、硬件随机数、DES/3DES/AES/MD5/SHA-1/SHA-256算法、128位ID等安全模块。
MDKK70核心板采用K70FN1M0VMJ12设计,具备1MB片内FLASH,120MHz主频CM,板载128MB DDR2,256MB NAND FLASH。核心板引出80+80+40针1.27间距双排接插件。

【硬件资源】

● K70FN1M0VMJ12,工业级(-40度到105度),256BGA,120MHz Cortex-M4内核

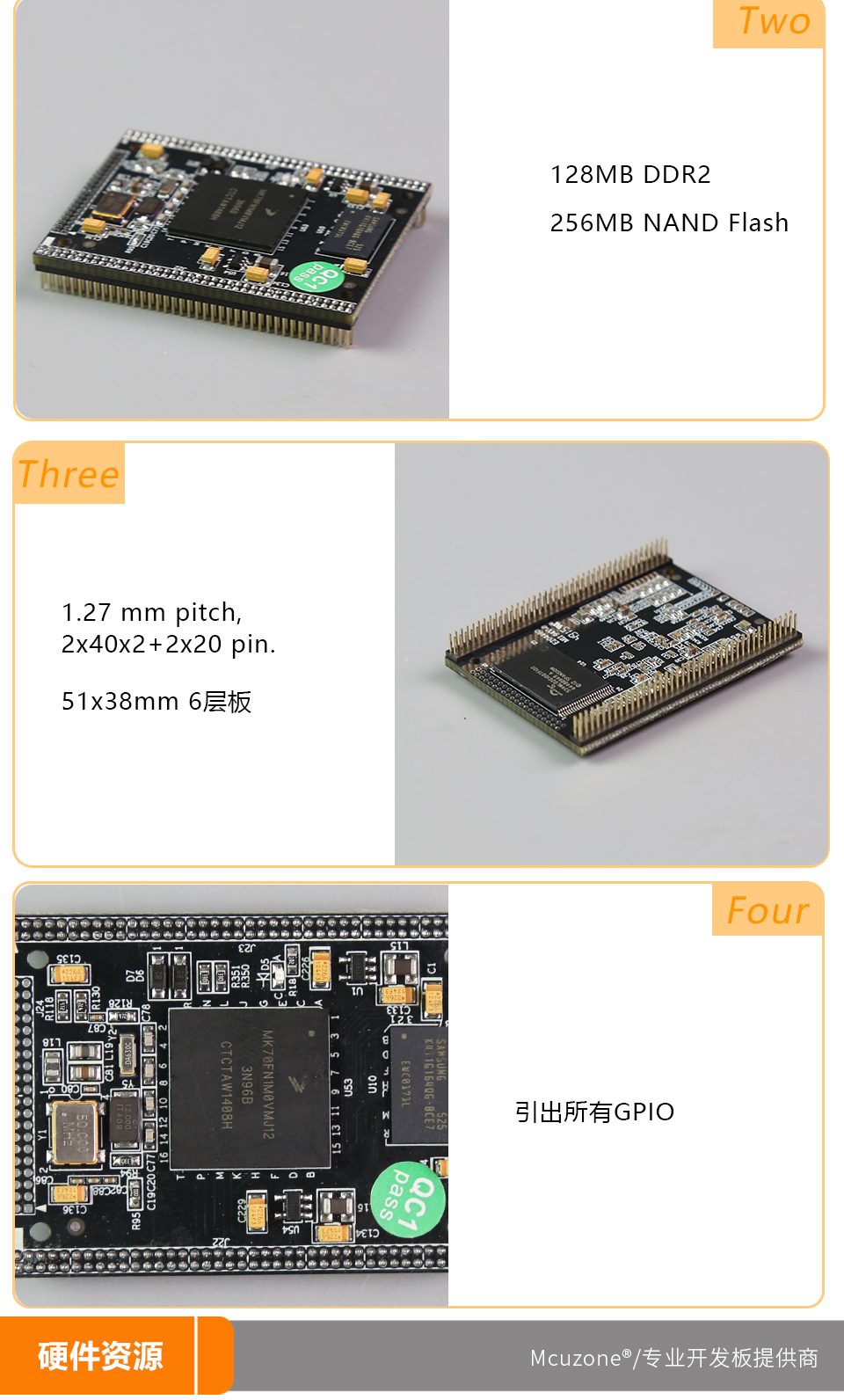

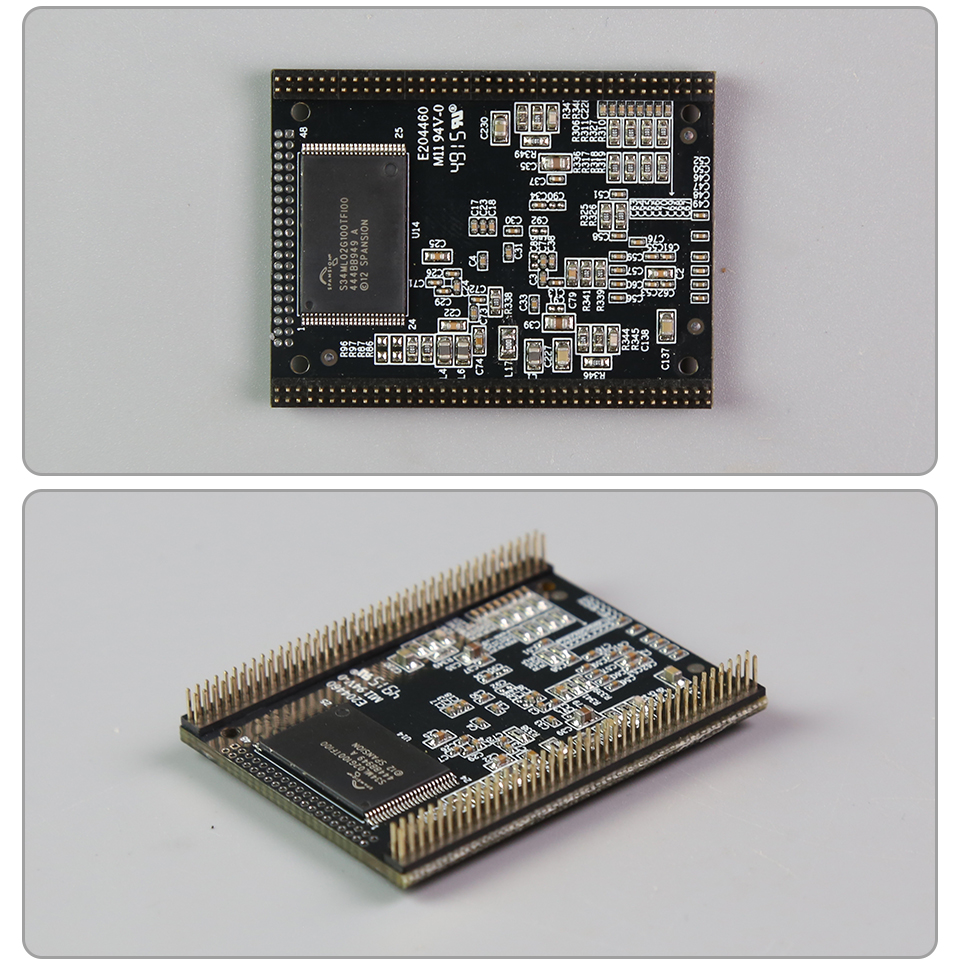

● 片上1MB FLASH,128KB SRAM,核心板板载128MB DDR2,256MB NAND FLASH

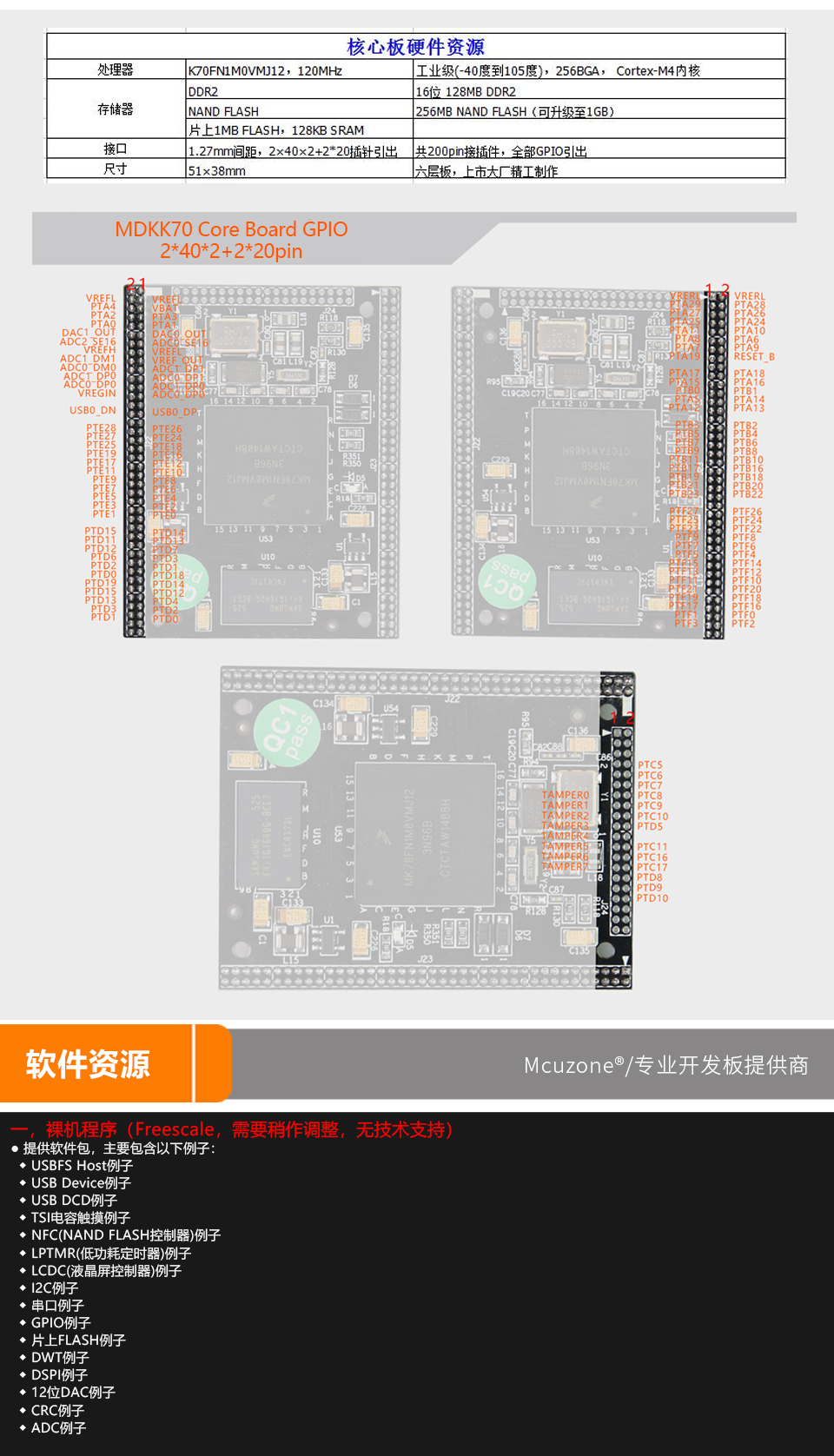

● 1.27间距,2×40×2+2×20,总计200脚,默认仅焊接两排160脚,全部GPIO引出


【PCB规格】

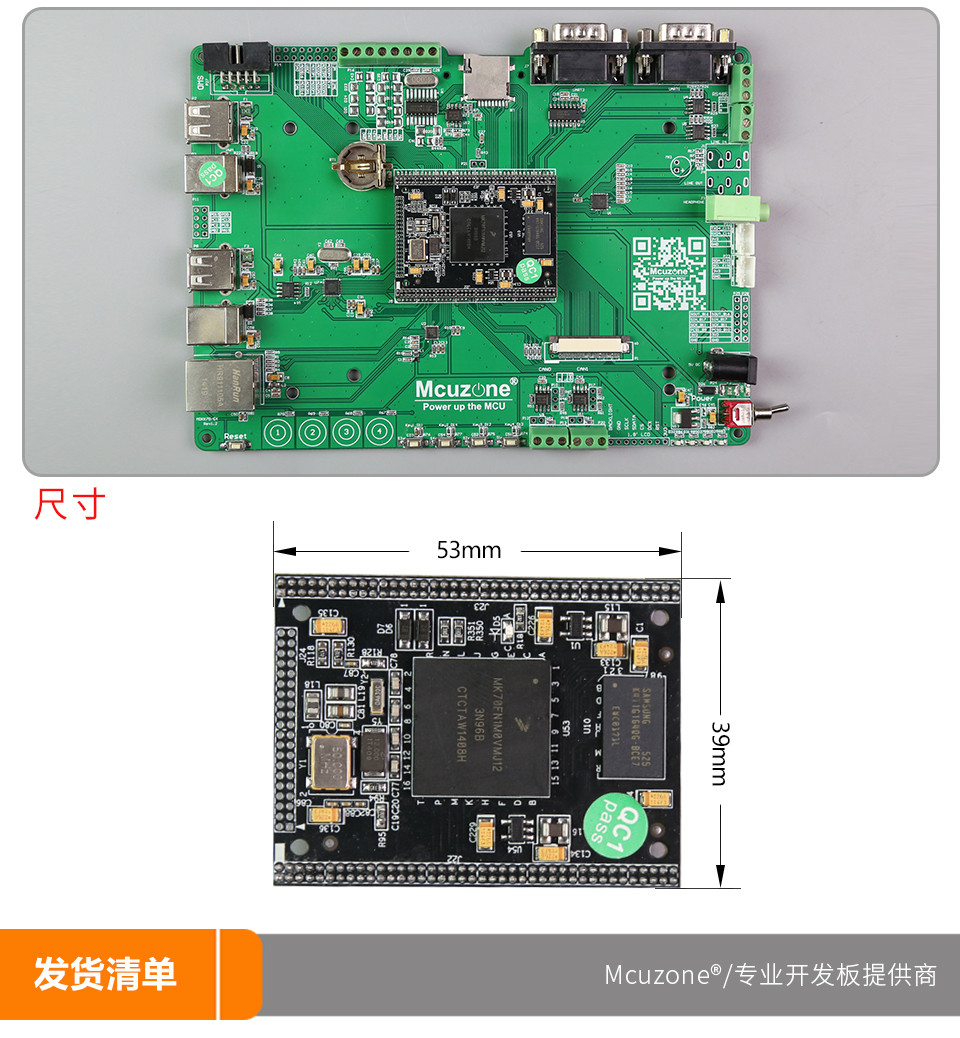

51×38mm,6层板设计,大厂出品


 【软件资源】

一,裸机程序(Freescale,需要稍作调整,无技术支持)
● 提供软件包,主要包含以下例子:
  ◆ USBFS Host例子
  ◆ USB Device例子
  ◆ USB DCD例子
  ◆ TSI电容触摸例子
  ◆ NFC(NAND FLASH控制器)例子
  ◆ LPTMR(低功耗定时器)例子
  ◆ LCDC(液晶屏控制器)例子
  ◆ I2C例子
  ◆ 串口例子
  ◆ GPIO例子
  ◆ 片上FLASH例子
  ◆ DWT例子
  ◆ DSPI例子
  ◆ 12位DAC例子
  ◆ CRC例子
  ◆ ADC例子

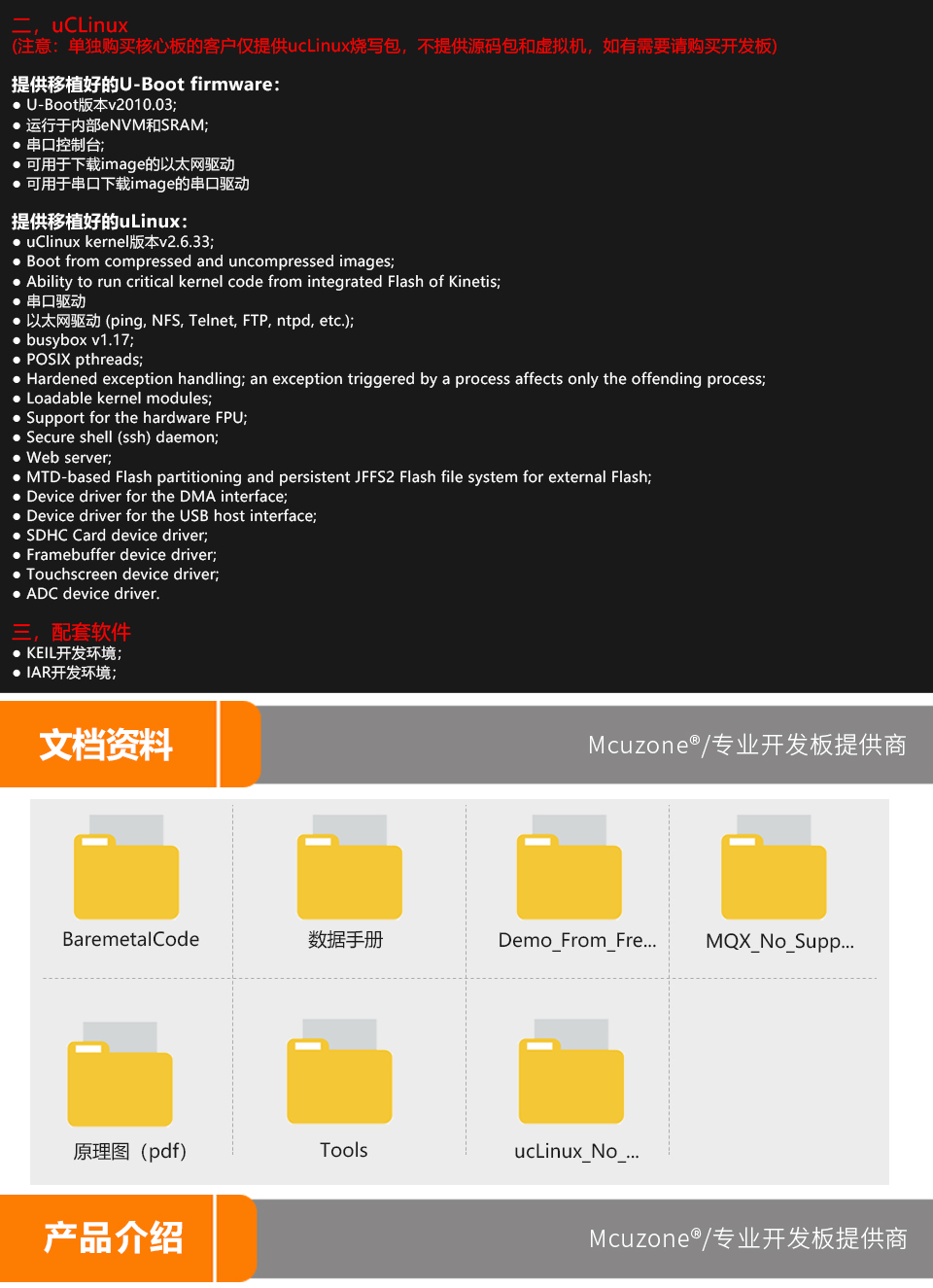

二,uCLinux(注意:单独购买核心板的客户仅提供ucLinux烧写包,不提供源码包和虚拟机,如有需要请购买开发板)
提供移植好的U-Boot firmware:

● U-Boot版本v2010.03;
● 运行于内部eNVM和SRAM;
● 串口控制台;
● 可用于下载image的以太网驱动
● 可用于串口下载image的串口驱动

提供移植好的uLinux:
● uClinux kernel版本v2.6.33;
● Boot from compressed and uncompressed images;
● Ability to run critical kernel code from integrated Flash of Kinetis;
● 串口驱动
● 以太网驱动 (ping, NFS, Telnet, FTP, ntpd, etc.);
● busybox v1.17;
● POSIX pthreads;
● Hardened exception handling; an exception triggered by a process affects only the offending process;
● Loadable kernel modules;
● Support for the hardware FPU;
● Secure shell (ssh) daemon;
● Web server;
● MTD-based Flash partitioning and persistent JFFS2 Flash file system for external Flash;
● Device driver for the DMA interface;
● Device driver for the USB host interface;
● SDHC Card device driver;
● Framebuffer device driver;
● Touchscreen device driver;
● ADC device driver.

三,配套软件(请到www.mcuzone.com/down下载)
● 提供KEIL开发环境;
● 提供IAR开发环境;
● 提供HJTAG调试软件;

四,文档
● 提供核心板原理图(pdf格式);
● 提供核心板的二次开发资料(核心板200引脚的原理图封装和PCB封装)
● 提供芯片数据手册


【发货清单】

  • 核心板一块(采用ucLinux进行系统稳定性测试,采用IO测试程序验证全部GPIO可正确控制)
  • 光盘一张(同一客户仅发一张)
