注意:此开发板必须配仿真器才能使用,单开发板无法使用。
此板从片上FLASH启动,NAND可用于存储内核、文件系统、图形库、应用程序等
如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!
【产品简介】
K70FN1M0VMJ12是Fresscale新近推出的120MHz Cortex-M4内核处理器,工作电压1.71V到3.6V,具备LCD控制器、TSI、USB OTG、NAND控制器、DDR控制器、16位ADC、12位DAC、片上RTC、以太网、2xCAN、6xUART、2xI2C、3xSPI、2xI2S、SDHC等片上资源,并且具有包括硬件CRC、硬件随机数、DES/3DES/AES/MD5/SHA-1/SHA-256算法、128位ID等安全模块。

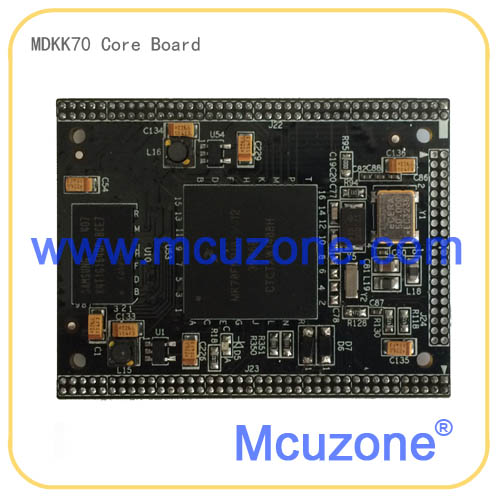

MDKK70核心板采用K70FN1M0VMJ12设计,具备1MB片内FLASH,120MHz主频CM,板载128MB DDR2,256MB NAND FLASH。核心板引出80+80+40针1.27间距双排接插件。

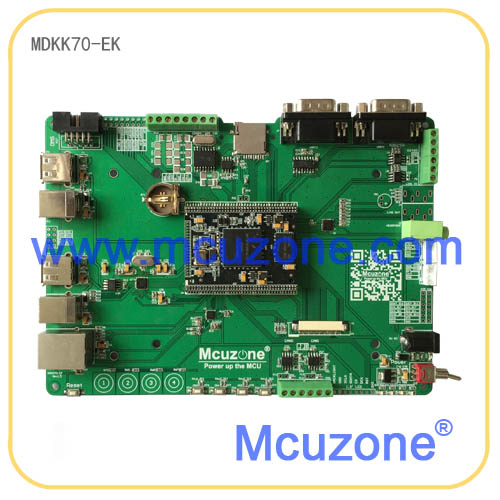

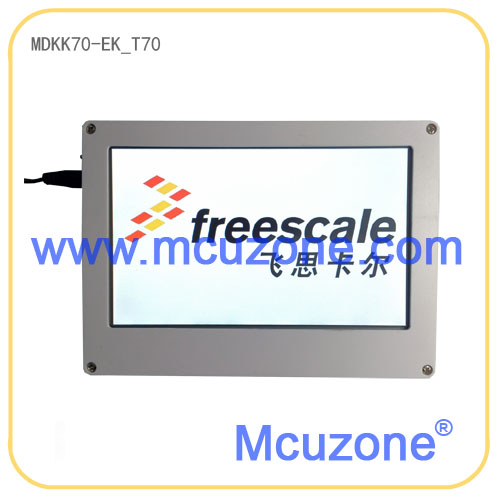

MDKK70-EK_T70开发板采用K70核心板,CPU具备1MB片上FLASH,128KB SRAM,同时核心板板载128MB DDR2,256MB NAND。底板具备USB OTG,ADC/DAC,Key/LED,串口,SD/TF卡座,10/100M以太网,电容触摸按键,温度传感器,2路RS485,2路CAN,LM75A温度传感器,16位外置ADC,7寸800480 TFTLCD带电阻触摸屏,音频输出,10芯SWD调试接口,引出若干GPIO。
【硬件资源】
核心板硬件资源 | ||
处理器 | K70FN1M0VMJ12 | 额定频率120MHz,Cortex-M4内核,工业级(-40度到105度),256BGA,1MB FLASH,128KB SRAM |
存储器 | DRAM | 128MB DDR2 |
NAND FLASH | 256MB NAND FLASH | |
接口 | 1.27mm间距双排针,2×40×2+2×20,总计200脚 | 默认仅焊接两排160脚,全部GPIO引出 |
尺寸 | 51×38mm | 六层板,上市大厂精工制作 |

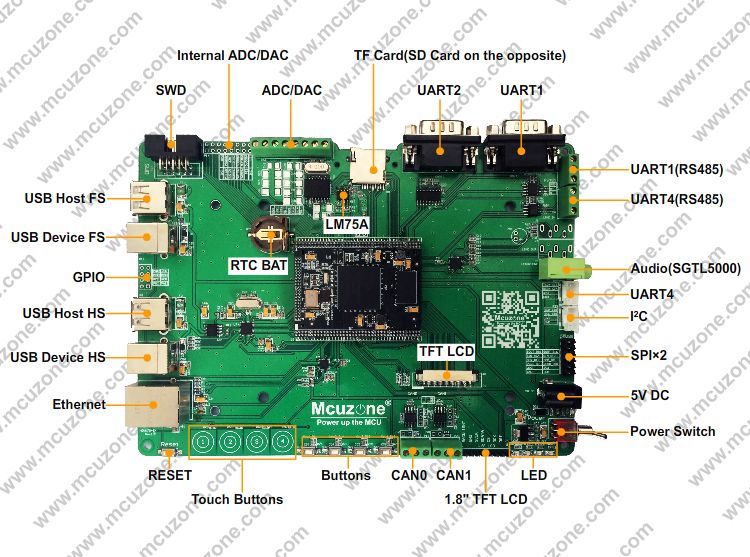

底板硬件资源 | ||
调试接口 | 调试串口 | 1路,RS232接口(UART2) |
SWD调试接口 | 1路,10芯接口 | |
外设接口 | USB 2.0全速Host+Device接口 | 各1路,K70芯片具备USB OTG接口,在底板上将该OTG接口独立成了USB Device接口和USB Host接口 |
USB 2.0高速Host+Device接口 | 各1路,通过外部USB3300收发器扩展 | |
10/100M 以太网 | 1路,RMII模式 | |
LCD接口 | 40pin液晶屏接口,RGB565模式,标配7寸800480 TFT液晶屏 | |
普通串口 | 2路DB9接口的RS232串口,UART2可用作调试串口,1路RS485串口,1路TTL串口(2mm间距4Pin接插件) | |
SD/TF接口 | 默认焊接1路TF卡座,1路SD卡座位于TF卡座背面,默认不焊接 | |
温度传感器 | LM75A | |
I2C接口 | 1路,TTL电平,2mm间距4Pin接插件 | |
CAN | 2路 | |
ADC | 1路7705,4通道引出 | |
音频输出 | 1路(SGTL5000) | |
SPI接口 | 2路 | |
I2C接口 | 1路 | |
DAC | 引出 | |
GPIO | 引出 | |
人机接口 | 用户按键 | 4路电容触摸按键,4路物理按键 |
电阻触摸屏 | 标配 | |
用户LED | 4盏 | |
电源 | 电源开关 | 1个 |
电源指示灯 | 1盏 | |
电源输入 | 1路,5V DC输入 | |
尺寸 | 180×130mm | 2层板 |
【软件资源】
一,裸机程序
● 提供软件包,主要包含以下例子:
点击下列例子,即可查看相应文档!
Keil MDK平台:
IAR EWARM平台:
二,uCLinux(注意:由于Linux需要较多的相关基础知识,我们只提供虚拟机使用和编译流程的技术支持,不提供Linux操作系统培训和代码解读服务,也不对客户的二次开发进行支持,请见谅)
提供移植好的U-Boot firmware(源码):
● U-Boot版本v2010.03;
● 运行于内部eNVM和SRAM;
● 串口控制台;
● 可用于下载image的以太网驱动
● 可用于串口下载image的串口驱动
提供移植好的uLinux(驱动为BSP自带,未全部验证通过):
● uClinux kernel版本v2.6.33(源码);
● Boot from compressed and uncompressed images;
● Ability to run critical kernel code from integrated Flash of Kinetis;
● 串口驱动
● 以太网驱动 (ping, NFS, Telnet, FTP, ntpd, etc.);
● busybox v1.17;
● POSIX pthreads;
● Hardened exception handling; an exception triggered by a process affects only the offending process;
● Loadable kernel modules;
● Support for the hardware FPU;
● Secure shell (ssh) daemon;
● Web server;
● MTD-based Flash partitioning and persistent JFFS2 Flash file system for external Flash;
● Device driver for the DMA interface;
● Device driver for the USB host interface;
● SDHC Card device driver;
● Framebuffer device driver;
● Touchscreen device driver;
● ADC device driver.
三,配套软件(请到www.mcuzone.com/down下载)
● 提供KEIL开发环境;
● 提供IAR开发环境;
● 提供HJTAG调试软件;
四,文档
● 提供核心板和底板原理图(pdf格式);
● 提供核心板的二次开发资料(核心板200只引脚的原理图封装和PCB封装)
● 提供芯片数据手册
● 提供开发板用户手册
【发货清单】
