Super4412/Tiny4412标准版开发板布局如图所示：

---

【特别说明】

本站为友善之臂授权之正规经销商！http://www.arm9.net/agent.asp

---

【产品简介】

   Super4412是一款高性能的四核Cortex-A9核心板，它采用三星Exynos4412作为主处理器，运行主频可高达1.5GHz，Exynos4412内部集成了Mali-400 MP高性能图形引擎，支持3D图形流畅运行，并可播放1080P大尺寸高清视频。三星旗舰智能手机Galaxy S3即是采用此CPU设计。

   Super4412核心板管脚可以完全兼容Tiny4412，它采用了2.0mm间距的双排针(P1, P2, P3, P4)，尺寸为74x55mm，总共引出208Pin引脚。其中P1和P2排针为标配焊接，它们已经包含了大部分常用的功能；P3和P4空焊，方便用户扩展开发使用。Super4412实现了主控芯片难度最高的核心部分，因此非常适合企业用户进行快速产品设计或项目开发，Super4412采用了双通道2GB DDR3内存设计，标配16GB高性能eMMC闪存(另可选配4/8/32GB等容量)。

   因为引出管脚兼容，Super441和Tiny4412SDK共用相同的参考开发底板，并分为增强版和标准版两种，以便不同需求的用户进行选择，开发参考底板带有各种常见的标准接口，比如HDMI输出，USB Host, SD卡，DB9串口，RJ45以太网口，音频输入输出口等，还有一些在板资源测试器件如EEPROM，蜂鸣器，按键，GPIO口，SDIO口等等，以便用户全面的评估和使用核心板。因为Exynos4412定位主要是面向高端手持移动设备，为了做到低功耗，大部分IO口采用的是1.8V电压，这就导致无法适用于一些常见的传统IO模块，因此我们在增强版底板上对几乎所有IO都做了电平转换(转为3.3V)，以便于老用户依然能够兼容使用，这可以大大节省产品项目开发的时间。

   我们还充分地发挥了4412支持SD卡启动这一特性，精心研制了功能强大的Superboot-4412，无需连接电脑，只要把系统ROM拷贝到SD卡中(可支持高达32G的高速大容量卡)，你就可以极速简单地自动安装各种嵌入式系统(Linux/Android/Ubuntu等)；这非常适合企业用户批量生产和现场升级更新系统之用！

   紧跟时代发展的步伐，我们还采用跨平台的Qt4开发了全新的USB下载工具MiniTools，配合Superboot，用户可以像刷手机一样刷板，它采用了世界通用的Fastboot底层驱动，因此可以通吃几乎所有Windows系统(含32/64bit-bit PC)，并且可以支持各种发行版Linux，如Fedora、Ubuntu等系统。使用MiniTools，无需串口连接，只要USB，用户可以选择单个或多个系统映像文件，下载和烧写一气呵成，真正实现一键烧写；另外，MiniTools还支持下载到内存运行，以及一键快速启动功能，因此，MiniTools也非常适合开发者快速调试开发之用！

   Super4412的参考开发底板和Tiny4412共用，现分为标准版(Tiny4412SDK-1308)和增强版(Tiny4412ADK-1312)两个版本，二者的主要区别：

1. 增强版带有MicroUSB接口，可用于ADB调试，标准版则没有MicroUSB接口
2. 标准版的大部分IO口都采用了自动双向电平转换芯片转换为3.3V，标准版仅对必要的IO做了转换，其他IO口基本是从CPU直接引出的，为1.8V
3. 增强版带有RS485接口(通过UART1扩展引出)
4. 增强版带有miniPCIe接口座和SIM卡座，方便连接使用常见的各种3G模块，更适合移动互联网移动开发
5. 标准版和增强的PCB尺寸，以及固定孔为都是完全一致的

---

【硬件资源】

SUPER4412核心板硬件资源
CPU处理器：	•Samsung Exynos4412，基于Quad Cortex-A9，运行主频1.5GHz
DDR2 RAM内存：	•2GB DDR3 RAM @400Mhz，32bit数据总线
FLASH存储：	•标配16GB eMMC闪存
在板资源：	•4 x User LED (Green) •Supply Voltage from 2V to 6V
引脚接口：	•2 x 60 pin 2.0mm space DIP connector •2 x 34 pin 2.0mm space DIP connector
PCB规格和尺寸：	•8层高密度电路板，采用沉金工艺生产，74 x 55 x 10 (mm)

底板硬件资源(标准版)
适用性	适用于企业用户
尺寸	180 x 140 (mm)
RS232 UART	1路（基于UART0)，DB9座
TTL UART	4路(UART0,1,2,3), 6pin 2.0mm接口座(1.8V电平)
USB Device	1路，USB 2.0 ，采用microUSB接口座
HSIC	USB4640
USB Host	3路，USB A型口，采用USB 2.0 hub扩展(可兼容USB 1.1)
音频输入输出	采用WM8960音频解码芯片，支持录音和放音，3.5mm耳机座和输入座，在板麦克风输入，支持classD功放输出（con7）
HDMI输出	支持
以太网	采用DM9621网卡芯片，100/10M自适应
按键	4个独立中断式可编程按键
LED	4个GPIO控制可编程LED(位于核心板)
RTC	在板RTC时钟备份电池
蜂鸣器	1路PWM控制蜂鸣器输出
可调电阻(ADC)	1路在板ADC可调电阻，用于测试CPU自带AD转换
SDIO扩展口	30pin 2.0mm双排针(3.3V电平)
	包含1路SDIO和2个GPIO,,可外扩SD WiFi
	包含SPI, I2C, UART各1路
	包含8路中断(其中4路和按键复用)
SD卡座	弹出式SD卡座，最高可支持32G
CMOS Camera接口	20pin 2.0mm双排针(1.8V电平)
LCD接口	3个LCD接口座(适用于不同位置的结构固定)，支持一线触摸，支持背光可调，支持电容触摸屏，支持RGB888模式
	注: 所有LCD接口信号均已经过高速1.8V->3.3V电平转换，因此适用于接大部分市面常见LCD显示屏模组
CPLD-JTAG	用于烧写CPLD固件(光盘中提供了CPLS固件文件)
拨动开关	S1-电源开关
	S2-启动模式选择开关
供电	DC-5V/2A
PCB文件	Cadance(Allegro)
原理图格式	OrCAD, pdf, dxf

---

【软件资源】

最新的Android 4.2
支持2D/3D加速，无缝3G上网，1080P高清视频，HDMI输出(含音频和视频)
交叉编译器	arm-linux-gcc-4.5.1-v6-vfp	和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供
U-boot_Tiny4412	完全开源的U-boot for Tiny4412	完全开源，仅供学习研究，不提供U-boot技术支持
	支持Fastboot下载烧写	三星提供，友善之臂移植修改，以适用于Tiny4412
	支持SD卡启动	注意：此U-boot不支持Super4412
	支持原生的命令行模式，可更改启动参数等
	支持eMMC读写操作
Superboot-4412	支持Super4412/Tiny4412/NanoPC-T1	专门为企业级用户定制，不开源
	支持SD卡脱机快速烧写
	支持USB一键下载/烧写
	支持EXT3/4格式系统文件烧写
	支持自动识别MMC/NAND启动
	USB驱动支持Linux/Windows(含32/64-bit)
	烧写和运行均支持自动探测一线显示屏型号，即插即用
	支持烧写进度条LCD显示
	烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
Android 内核	版本: Linux-3.5.0	完善的BSP
	支持EXT4/NFS/FAT32等格式的文件系统	提供源代码, 内核自带
	eMMC驱动	提供源代码, 三星原厂BSP所带
	看门狗驱动	提供源代码, 三星原厂BSP所带
	RTC驱动	提供源代码, 三星原厂BSP所带
	4个LED驱动	提供源代码, 友善之臂添加
	用户按键驱动:4个	提供源代码, 三星原厂BSP所带
	SPI驱动	提供源代码, 内核自带, 未经验证
	I2C-EEPROM驱动	提供源代码, 三星原厂BSP所带
	PWM控制蜂鸣器驱动	提供源代码, 友善之臂添加
	ADC驱动:通道-AIN0,1,2,3	提供源代码, 友善之臂添加
	电容触摸驱动	提供源代码, 友善之臂移植添加
	LCD背光驱动, 支持127级可调	提供源代码, 友善之臂添加
	LCD驱动(高清7"和标清7"等)	提供源代码, 友善之臂移植
	USB Host驱动: 支持优盘，USB Hub, USB键鼠等	提供源代码, 三星原厂BSP所带
	USB摄像头驱动	提供源代码, 内核自带
	USB Device驱动: 支持USB ADB	提供源代码, 三星原厂BSP所带
	SD/MMC卡驱动:最大可支持32GB	提供源代码, 三星原厂BSP所带
	串口驱动:4个	提供源代码, 三星原厂BSP所带
	USB WiFi驱动(RTL8192CU)	驱动模块, 友善之臂移植
	音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放）	驱动模块, 友善之臂添加移植
	重力感应驱动	提供源代码, 友善之臂移植
	以太网络(DM9621)	提供源代码, 友善之臂移植
	FIMC驱动	提供源代码, 三星原厂BSP所带，未经验证
	JPEG驱动	提供源代码, 三星原厂BSP所带
	MFC多媒体驱动	提供源代码, 三星原厂BSP所带
	HDMI驱动	提供源代码, 三星原厂BSP所带
	3D加速	提供源代码, 三星原厂BSP所带
	2D加速	注意：三星并没有提供Android层源代码，只提供了可用的库，不影响2D/3D效果和应用开发
	3G驱动	提供源代码，内核自带
	USB转串口驱动	提供源代码, 内核自带

最强大，最好用的Linux + Qt系统
交叉编译器	arm-linux-gcc-4.5.1-v6-vfp	和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供
U-boot_Tiny4412	完全开源的U-boot for Tiny4412	完全开源，仅供学习研究，不提供U-boot技术支持
	支持Fastboot下载烧写	三星提供，友善之臂移植修改，以适用于Tiny4412
	支持SD卡启动	注意：此U-boot不支持Super4412
	支持原生的命令行模式，可更改启动参数等
	支持eMMC读写操作
Superboot-4412	支持Super4412/Tiny4412/NanoPC-T1	专门为企业级用户定制，不开源
	支持SD卡脱机快速烧写
	支持USB一键下载/烧写
	支持EXT3/4格式系统文件烧写
	支持自动识别MMC/NAND启动
	USB驱动支持Linux/Windows(含32/64-bit)
	烧写和运行均支持自动探测一线显示屏型号，即插即用
	支持烧写进度条LCD显示
	烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
Linux 内核	版本: Linux-3.5.0	完善的BSP
	支持EXT4/NFS/FAT32等格式的文件系统	提供源代码, 内核自带
	eMMC驱动	提供源代码, 三星原厂BSP所带
	看门狗驱动	提供源代码, 三星原厂BSP所带
	RTC驱动	提供源代码, 三星原厂BSP所带
	4个LED驱动	提供源代码, 友善之臂添加
	用户按键驱动:4个	提供源代码, 三星原厂BSP所带
	SPI驱动	提供源代码, 内核自带, 未经验证
	I2C-EEPROM驱动	提供源代码, 三星原厂BSP所带
	PWM控制蜂鸣器驱动	提供源代码, 友善之臂添加
	ADC驱动:通道-AIN0,1,2,3	提供源代码, 友善之臂添加
	电容触摸驱动	提供源代码, 友善之臂移植添加
	LCD背光驱动, 支持127级可调	提供源代码, 友善之臂添加
	LCD驱动(高清7"和标清7"等)	提供源代码, 友善之臂移植
	USB Host驱动: 支持优盘，USB Hub, USB键鼠等	提供源代码, 三星原厂BSP所带
	USB摄像头驱动	提供源代码, 内核自带
	USB Device驱动: 支持USB ADB	提供源代码, 三星原厂BSP所带
	SD/MMC卡驱动:最大可支持32GB	提供源代码, 三星原厂BSP所带
	串口驱动:4个	提供源代码, 三星原厂BSP所带
	音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放）	驱动模块, 友善之臂添加移植
	以太网络(DM9621)	提供源代码, 友善之臂移植
	3G驱动	提供源代码，内核自带
	USB转串口驱动	提供源代码, 内核自带
嵌入式图形系统界面(支持运行时自由切换)	Qtopia-2.2.0	提供全部平台源代码，分为x86和arm两个版本
	Qt/Embedded-4.8.5	提供全部平台arm版本源代码
实用APP	以下图形界面程序基于Qt2/4创建开发，均为友善之臂独家提供，不提供源代码
	3G拨号程序	支持100多种USB上网卡，涵盖WCDMA, CDMA2000, TD-SCDMA等多种网络制式
		支持开机自动3G拨号上网
	GPRS短信	支持连接串口或USB口GPRS Modem短信收发，支持群发短信
	ADC测试程序	动态显示ADC转换的结果
	LED测试
	Buttons测试
	I2C测试	用于测试EEPROM读写，十分方便使用
	LCD测试	支持手动和自动模式
	Ping测试	图形界面的Ping测试，支持永久Ping和暂时Ping
	USB摄像头测试	支持动态预览和拍照，支持万能USB摄像头驱动
	录音	支持ALSA接口的录音
	Web浏览器	一个完全开源的嵌入式浏览器，基于Qt2创建
	Arora浏览器	一个完全开源的浏览器，基于WebKit引擎，并基于QtE-4.8.5创建，支持现代网页渲染
	看门狗测试	开启后，只有不停地喂狗才能保证系统不重启
	网络设置	可设置IP地址，DNS，网关等网络参数，并可保存设置
	背光控制	128级背光可调
		可设置背光关闭时间
	语言设置	支持中文，英文和日文等语言设置
	随手写	主要用于触摸笔的准确性测试
	MMC/SD卡和优盘自动挂载和卸载	挂载后可在任务栏出现优盘或SD卡图标
	Qt-4.8.5切换器	可在运行时自由切换到Qtopia-2.2.0系统，不必重启
	SMPlayer	鼎鼎有名的Mplayer播放器之Qt4版本，功能十分强大
其他重要系统特性	内置telnet, ftp等网络工具命令
	内置Telnet Server
	内置Web Server: 基于Boa
	内置Ftp Server
	内置Python: 强大的脚本编程语言，可直接访问控制底层硬件，可调用C程序库，非常适合物联网应用开发
	内置ssh: 用于远程访问和设备管理，文件传输等，非常适合远程调试开发和管理

---

【发货清单】

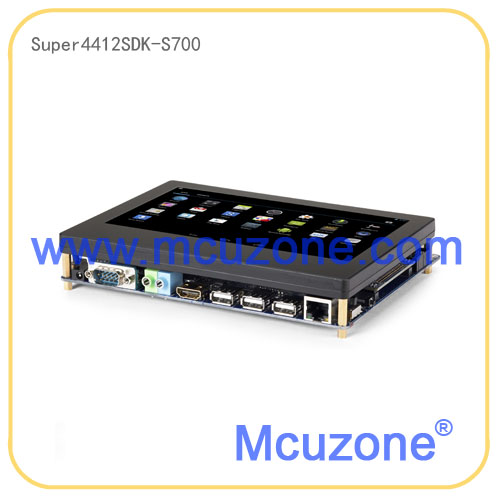

1. Super4412核心板和Tiny4412开发参考底板(标准版，可兼容使用Super4412核心板): 各1片
2. LCD模块: 标清7寸LCD(分辨率800x480), 电容触摸屏, LED背光，背光可调
3. DVD资料光盘: 1张
4. 交叉串口线: 1条
5. MicroUSB线: 1条
6. 网线: 1条
7. 电源适配器:1条，输出5V/2A，品质认证
8. 文档：(1)用户手册 (2)原理图 (3)底板PCB (4)芯片和LCD数据手册等 (5)三星原厂资料
