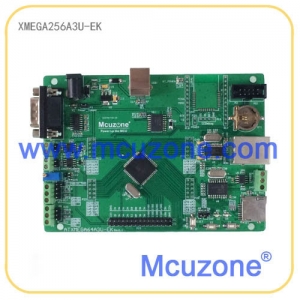

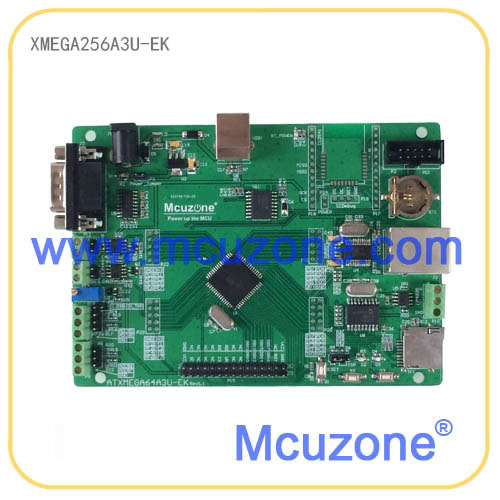

ATXMEGA256A3U-EK开发板,USB,双485,SPI转CAN,SPI转以太网,ADC,TF卡,可通过USB进行ISP下载


查看大图

ATXMEGA256A3U-EK开发板,USB,双485,SPI转CAN,SPI转以太网,ADC,TF卡,可通过USB进行ISP下载

ATxmega 是ATMEL 推出的一款全新MCU,与之前的AVR 相比速度更快,ADC 和DAC 性能更佳,功耗更低,而且串口众多,因此在工控领域有较大用途。 本开发板基于ATxmega256A3U,具备USB 2.0 FS Device,RS-232,RS-485,ADC输入,SPI转CAN,SPI转以太网,2.8寸液晶屏接口,PDI调试接口,LED及按键。

  • 商品编号:150622256A3UEK
  • 商品重量:400.000 克(g)
  • 货  号:150622256A3UEK
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:7
  • 销售价: ¥380.00
购买数量:
  (库存1000)

   注意:开发板出厂现已写入USB DFU bootloader,可直接通过USB进行ISP下载。如有条件建议选配仿真器方便调试,推荐购买Mcuzone的XMEGA PDI专用仿真器


【产品介绍】

ATxmega 是ATMEL 推出的一款全新MCU,与之前的AVR 相比速度更快,ADC 和DAC 性能更佳,功耗更低,而且串口众多,因此在工控领域有较大用途,XMEGA256A3U芯片具有256K片内Flash,1 路Full Speed USB Device,7路串口,2路TWI,3路SPI,2路16通道12位2msps ADC,1路2通道12位1msps DAC, 7路TC,最高可在32MHz的频率下运行。 本开发板基于ATxmega256A3U,具备USB 2.0 FS Device,RS-232,RS-485,ADC输入,SPI扩展CAN,SPI扩展以太网,2.8寸液晶屏接口,PDI调试接口,LED及按键,预留蓝牙4.0接口(接口兼容Mcuzone的CC2541-A模块)。

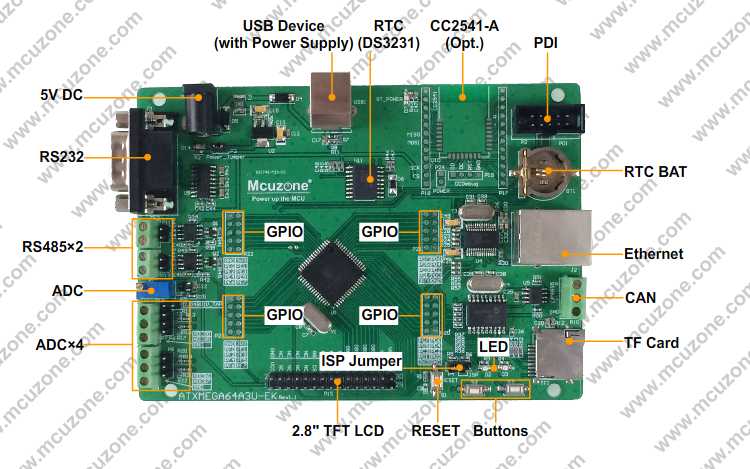

【硬件资源】

         CPU:ATXMEGA256A3U-AU,可换成ATXMEGA64A3U-AU/ATXMEGA128A3U-AU

  • 一路USB 2.0 FS Device,可用于ISP下载
  • 一路RS-232串口
  • 两路RS-485接口
  • 两个用户LED
  • 两个用户按键
  • 四路12位ADC
  • 一路TF接口
  • 一路SPI转以太网
  • 一路SPI转CAN
  • 一路PDI调试接口
  • 一路外部高精度实时时钟(DS3231)
  • 一路8位总线屏接口
  • 预留蓝牙4.0接口(接口兼容Mcuzone的CC2541-A)
  • 全部引脚引出




【软件资源】

提供pdf版原理图。

Mcuzone提供以下例子(基于Atmel Studio 6.1):

  • 01:按键/LED/串口例子
  • 02:ADC例子(内部)
  • 03:内部实时时钟
  • 04:外部实时时钟
  • 05:TF卡例子(FatFs文件系统)
  • 06:2.8寸液晶屏例子(8位总线屏)(需购2.8寸液晶屏模块)
  • 07:SPI转CAN例子
  • 08:SPI转以太网例子(10M)
  • 09:USB CDC例子(USB转串口)
  • 10:USB鼠标例子
  • 11:USB Bootloader(仅提供烧写文件)

ATMEL提供的软件包(ATMEL提供,需客户自行验证):

  • 时钟切换例子
  • ADC例子
  • DAC例子
  • 模拟比较器例子
  • 定时器计数器例子
  • USART例子
  • TWI例子
  • SPI例子
  • 看门狗定时器例子
  • IO例子和外部中断
  • RTC实时时钟例子
  • EEPROM例子
  • 自编程例子
  • DES例子
  • AES例子
  • Bootloader例子(源码基于XMEGA128A1,需要自行调整)


【发货清单】

  • ATxmega256A3U-EK开发板一块
  • USB线一条(用于供电和通讯,默认不配电源适配器)
  • 文档资料邮件发送
