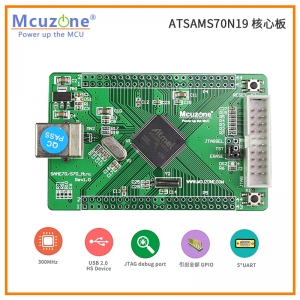

ATSAMS70Mini系统板(标配ATSAMS70N19)


查看大图

ATSAMS70Mini系统板(标配ATSAMS70N19)

ATSAMS70Mini系统板是专为AT91SAMS系列芯片设计的一个Mini系统,具备高速USB接口,可直接通过USB取电和通讯,同时板载1117-3.3V LDO用于系统供电;Mini系统板还包括SWD电路,reset电路;同时将SAMS70的全部GPIO引出,引出的GPIO的间距为2.54mm。

  • 商品编号:161215S70MINI
  • 商品重量:200.000 克(g)
  • 货  号:161215S70MINI
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:2
  • 销售价: ¥125.00
购买数量:
  (库存996)

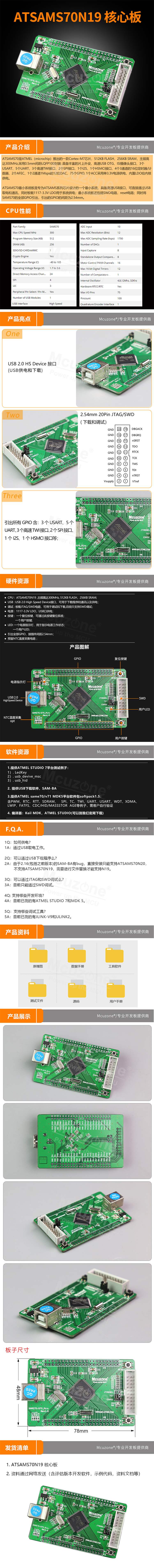

【产品介绍】

ATSAMS70是ATMEL新推出的一款Cortex-M7芯片,具备丰富的片上外设,高速USB OTG、ISI摄像头接口、3个USART、5个UART、3个高速TWI接口、2个SPI接口、1个I2S、1个HSMCI接口、4个3通道的16位定时器/计数器、2个AFEC、1个2通道1Msps的12位DAC、1个ACC
采用单3.3V电源供电,内置LDO给内核供电,采用0.5mm间距LQFP100封装。512KB FLASH,256KB SRAM,最高主频300MHz,75个GPIO。

ATSAMS70Mini系统板是专为ATSAMS系列芯片设计的一个Mini系统,具备高速USB接口,可直接通过USB取电和通讯,同时板载1117-3.3V LDO用于系统供电;Mini系统板还包括SWD电路,reset电路;同时将SAMS70的全部GPIO引出,引出的GPIO的间距为2.54mm。


【CPU性能】

  • CPU架构:Cortex-M7
  • 工作电压:3.3V,内置 LDO给内核供电
  • 工作频率:300MHz
  • 存储器:512KB FLASH,256KB SRAM
  • 调试接口:SWD调试接口
  • 片上外设:高速USB OTG、ISI摄像头接口、3个USART、5个UART、3个高速TWI接口、2个SPI接口、1个I2S、1个HSMCI接口、4个3通道的16位定时器/计数器、2个AFEC、1个2通道1Msps的12位DAC等
  • 封装:LQFP100

【硬件资源】

  • CPU:ATSAMS70N19
  • USB 2.0 High Speed Device接口,可用于下载程序和通讯以及供电
  • 板载1117-3.3V LDO,并有电源插针可对外输出5V和3.3V电源
  • 板载复位电路,可通过按键复位系统
  • 板载JTAG电路,可用于调试和下载
  • 板载电源指示灯,用于指示电源工作状态
  • 引出全部GPIO,接插件间距2.54mm
  • 板载一个用户LED、一个用户按键
  • 预留NTC温度采集电路


【软件资源】

  • 提供USB下载软件,SAM-BA
  • 提供ATMEL same70/v71 MDK5平台软件包,内含PWM、RTC、RTT、SDRAM、SPI、TC、TWI、UART、USART、WDT、XDMA、LWIP、FATFS、CDC/HID/MASSSTORAGE等例子,需客户自行验证
  • 提供ATMEL STUDIO 7平台测试例子,包括USB HID和按键LED
  • 提供编译器,包括Keil MDK,ATMEL STUDIO(请到www.mcuzone.com/down下载)

演示例程:
01:按键和LED,基于AS7
02:USB HID,基于AS7


【F.A.Q】

1Q:如何供电?
1A:通过USB取电工作。

2Q:可以通过USB下载程序么?
2A:由于2.16(包括之前版本)的SAM-BA有bug,直接安装只能支持ATSAMS70N20,不支持ATSAMS70N19,需要进行文件替换才能支持N19。

3Q:可以通过JTAG和SWD调试么?
3A:目前只能通过SWD调试。

4Q: 支持哪些开发环境?
4A:目前已测的有ATMEL STUDIO 7和MDK 5。

5Q:支持哪些调试工具?
5A:目前已测的有JLINK-V9和ULINK2。


【发货清单】

  • Mini系统板一块
  • USB线缆一条
  • 资料通过网络发送(含评估版本开发软件,示例代码,资料文档等)
提问
fangfei19911 说: 20-09-27 22:56
请问,该电路板的资料是否有提供,MDK的程序是基于什么库版本的?
回答
管理员[xiaoguo]  回复: 20-10-30 14:17
我们的例子基于AS7,非MDK,官方有MDK5的演示例子,自行参考哦。
