【注意事项】
1,注意,本配置不包含摄像头;

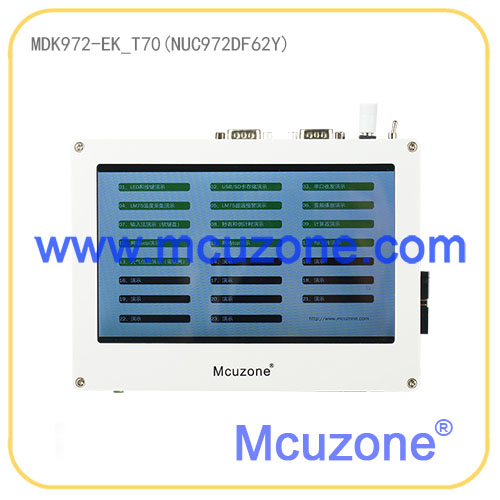

2,注意,为了固定和保护液晶屏,我们加了白色塑料面板,该面板原为针对7寸电阻屏设计,和电容屏的上下宽度有一定差距,所以会出现上下有黑边的情况;同时右上角因为面板和液晶屏有高度落差,可能会点不到边角,如有需要可考虑移除面板;
3,可提供QT源码包;
4,开发板技术支持仅限于资料的使用,我们不参与客户应用开发,如有需要我司可承接定制开发服务。
【产品介绍】
NUC972DF62Y是新唐公司(原台湾华邦)出品的ARM926内核工业级SOC,在QFP216的封装内集成了64MB DDR2,可以稳定运行在300MHz。片上外设主要有:摄像头接口、JPEG编解码器、LCD控制器(最大1024×768)、以太网控制器、CAN控制器、音频I2S、NAND控制器、USB 2.0HS Device/ Host、SD/MMC/SDIO/SDHC控制器、11xUART、PWM、SPI、I2C、RTC、ADC。在软件上,NUC972DF62Y提供Linux3.10.108 BSP包以及几乎包括所有片上外设驱动的裸机演示程序。

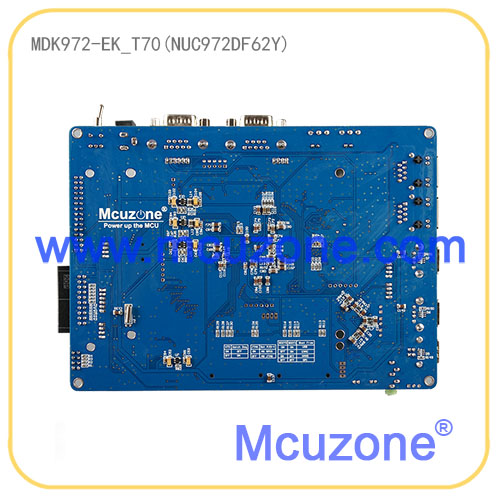

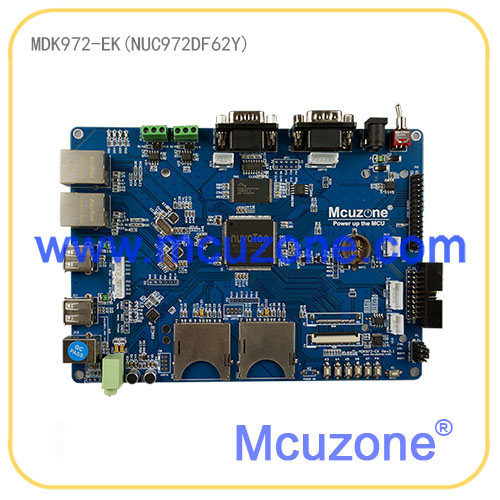

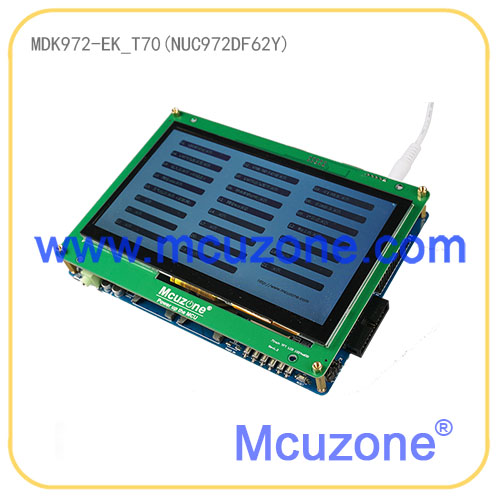

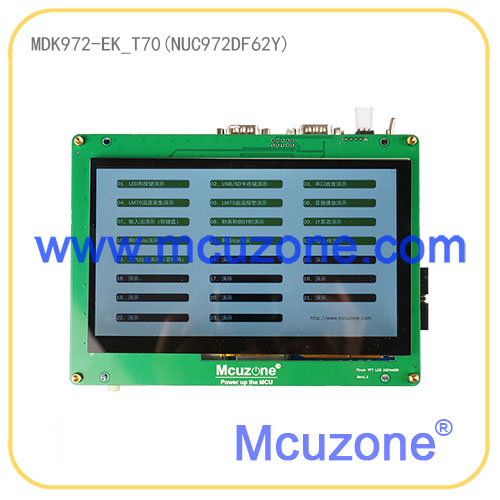

MDK972-EK_T70电容触摸屏开发板基于新唐NUC972DF62Y,内置64MB DDR2,运行于300MHz。开发板采用单板两层板进行设计,板载16MB SPI FLASH,256MB NAND FLASH,双10/100M以太网,双CAN,多路串口,7寸TFT液晶屏(带电容触摸屏),USB 2.0高速Device和Host,SD卡座,JTAG接口等。

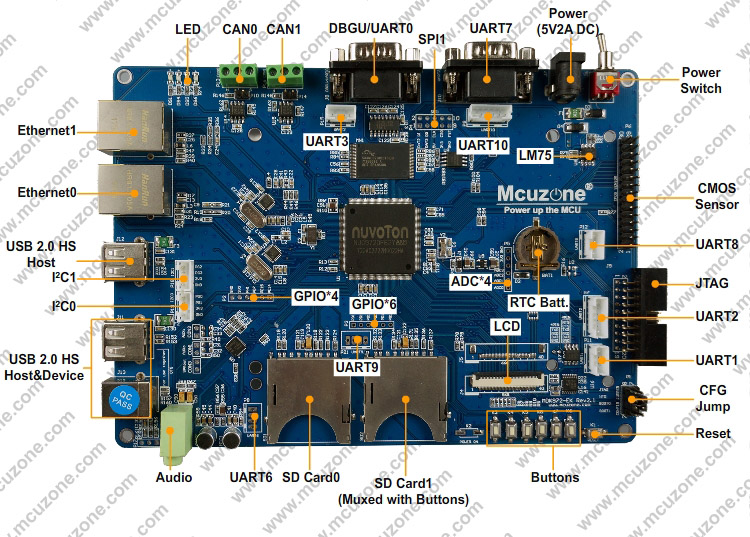

【开发板硬件资源】
开发板硬件资源 | ||
处理器 | NUC972DF62Y | 主频300MHz,ARM926EJ-S内核,16KB D-cache,16KB I-Cache,16KB ROM,56KB SRAM,LQFP216,引脚间距0.4mm,支持USB/eMMC/NAND/SPI启动,工业级 |
存储器 | DDR2 | 16位,64MB,芯片内置DDR2 |
NAND FLASH | 256MB,工业级 | |
SPI FLASH | 16MB,工业级 | |
调试接口 | JTAG接口 | 20pin标准JTAG接口 |
外设接口 | USB0 USB 2.0 HighSpeed接口 | USB Host&Device(注意:由USB0拆分而来,不可同时使用) |
USB1 USB 2.0 HighSpeed接口 | 1路,USB Host,标配USB WIFI | |
SD卡接口 | 2路,SD1(丝印标号SD2)与按键复用 | |
10/100M自适应以太网 | 2路,RMII模式,工业级 | |
液晶屏接口 | 1路,40Pin 0.5mm间距FPC接口,默认焊接RGB565,标配7寸1024*600电容触摸屏 | |
CAN接口 | 2路 | |
RS232调试串口 | 1路 | |
普通RS232串口 | 1路 | |
TTL串口 | 7路,2.0mm间距 | |
CMOS Sensor接口 | 1路 | |
音频 | 1路 | |
ADC接口 | 4路 | |
RTC | RTC实时时钟,电池默认不配 | |
LM75A | I2C接口温度传感器 | |
I2C接口 | 2路,2.0mm间距插针 | |
SPI接口 | 1路,SPI1,默认不焊接 | |
人机接口 | 复位按键 | 1路 |
用户按键 | 5路,矩阵按键与SD1复用 | |
电容触摸屏 | I2C接口 | |
用户LED | 2盏 | |
电源 | 电源指示灯 | 2盏,1盏指示5V,一盏指示3.3V |
电源开关 | 1个 | |
电源输入 | 1路,5V DC输入 | |
尺寸 | 180×130mm | 2层板 |
开发板串口资源 | ||
丝印 | 芯片引脚 | 备注 |
J8 | DBGU/UART0 (TXD-PE0 RXD-PE1) | RS232 |
P11 | UART1(TXD-PH4 RXD-PH5) | TTL |
P7 | UART2(RTS-PF13 CTS-PF14 TXD-PF11 RXD-PF12) | TTL |
P15 | UART3(TXD-PE12 RXD-PE13) | TTL |
P8 | UART6(RTS-PB4 CTS-PB5 TXD-B2 RXD-PB3) | TTL,与PWM复用,用户可将UART6映射到其他GPIO |
J10 | UART7(TXD-PI0 RXD-PI1) | RS232 |
P12 | UART8(TXD-PH12 RXD-PH13) | TTL,与SD1(丝印标号SD2)的插入检测引脚复用 |
P3/P21 | UART9(TXD-PD11 RXD-PD12) | TTL |
P9 | UART10(RTS-PB14 CTS-PB15 TXD-PB12 RXD-PB13) | TTL |
注意:电池默认不配
【软件资源】
裸机程序/BareMetal Softpack | ||
裸机例程包 | Non-OS BSP | 源码,Keil MDK版本的工程 |
使用Keil MDK编译调试的说明文档 | MUM9210第四章节 | |
2D | 源码,液晶屏图形绘制,已验证 | |
ADC | 源码,片上12bit ADC采集,已验证 | |
CAN | 源码,CAN通信测试,已验证 | |
CAP | 源码,摄像头显示,已验证 | |
CRYPTO_AES | 源码,AES加密,已验证 | |
CRYPTO_HMAC | 源码,哈希运算HMAC,已验证 | |
CRYPTO_PRNG | 源码,伪随机数产生器,已验证 | |
CRYPTO_SHA | 源码,安全哈希算法SHA,已验证 | |
CRYPTO_TDES | 源码,TDES加密,已验证 | |
eMMC_FATFS | 源码, | |
ETIMER_FreeCounting | 源码,增强型定时器计数,已验证 | |
ETIMER_Perodic | 源码,增强型定时器频率产生,已验证 | |
ETIMER_ToggleOut | 源码,增强型定时器输出电平切换,已验证 | |
GPIO | 源码,通用输入输出GPIO,已验证 | |
hello | 源码,串口输出hello,已验证 | |
I2C_EEPROM | 源码 | |
I2C_LM75A | 源码,温度传感器LM75,已验证 | |
I2S_NAU8822 | 源码 | |
JPEG | 源码,硬件JPEG编解码,已验证 | |
KPI | 源码,矩阵键盘,已验证 | |
LCD | 源码 | |
LwIP_httpd | 源码,基于网络协议栈LwIP的HTTP,已验证 | |
MTP_KEY | 源码,可多次编程EPROM,已验证 | |
NAND_Yaffs2 | 源码,Nandflash的Yaffs2文件系统,已验证 | |
PWM | 源码,PWM,已验证 | |
RTC | 源码,内部RTC,已验证 | |
SC_ReadSimPhoneBook | 源码 | |
SCUART_TxRx | 源码,SmartCard接口的串口模式,已验证 | |
SD_FATFS | 源码,SD卡FatFS文件系统,已验证 | |
SPI_FLASH | 源码,Spiflash读写,已验证 | |
UART | 源码,串口UART,已验证 | |
USBD_HID_MouseKeyboard | 源码,USB Device鼠标键盘,已验证 | |
USBD_Mass_Storage_SRAM | 源码,U盘,已验证 | |
USBD_VCOM_SerialEmulator | 源码,USB Device虚拟串口,已验证 | |
USBH_HID | 源码,USB HOST HID人机接口设备,已验证 | |
USBH_HID_KEYBOARD | 源码,USB HOST HID键盘,已验证 | |
USBH_MASSSTORAGE | 源码,USB HOST U盘,已验证 | |
USBH_UAC_HID | 源码 | |
USBH_VIDEOCLASS | 源码 | |
WDT | 源码,内部看门狗 | |
WWDT | 源码,内部窗口看门狗,已验证 |
Linux系统+QT | ||
(提供虚拟机,3.10.108内核版本) | ||
Linux开发环境 | arm-none-linux-gnueabi- (gcc 4.8.3) | 默认支持armv5指令集,适配ARM926ej-s,大厂推荐使用;虚拟机,路径已export到用户PATH |
虚拟机中的默认工具链 | 避免用户花额外时间自行搭建环境 | |
虚拟机使用文档 | 提供 | |
Linux系统烧写方法 | 提供 | |
虚拟机版本 ubuntu 12.04 LTS | ||
u-boot | 版本:201611 | mcuzone修改 |
编译说明 | 提供编译说明文档 | |
支持NAND flash启动 | 源码 | |
支持data flash启动 | 源码, | |
支持从网络下载启动 | 源码,需要nfs server | |
支持jffs2,ubifs等 | 源码 | |
开机画面 | 源码 | |
Linux kernel | 版本:Linux-3.10.108 | mcuzone修改,提供虚拟机 |
编译说明 | 提供编译说明文档 | |
开机画面,boot logo | 源码 | |
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 | 源码 | |
片上WDT驱动 | 源码 | |
片上WWDT驱动 | 源码 | |
片上RTC驱动 | 源码 | |
LED驱动 | 源码 | |
PWM驱动 | 源码 | |
NAND控制器驱动 | 源码 | |
KPI按键驱动 | 源码 | |
片上SPI控制器驱动 | 源码 | |
SPI data flash驱动 | 源码 | |
I2C控制器驱动 | 源码 | |
I2C 温度传感器LM75A驱动 | 源码 | |
I2C RTC DS1307驱动 | 源码 | |
基于片上ADC的电容触摸屏驱动 | 源码 | |
片外电容屏控制器驱动 | 源码 | |
LCD驱动,默认为RGB565模式 | 源码 | |
LCD背光PWM驱动 | 源码 | |
USB HOST驱动,可以接U盘,键盘,鼠标等 | 源码 | |
USB device驱动,支持USB 串口,网卡等 | 源码 | |
SD卡驱动 | 源码 | |
片上JPEG编解码器驱动 | 源码 | |
片上2D加速器驱动 | 源码 | |
CAP图像接口驱动 | 源码 | |
多串口驱动 | 源码 | |
I2S音频驱动 | 源码 | |
CAN控制器驱动,双CAN支持 | 源码 | |
片上以太网控制器MAC,双网卡支持 | 源码 | |
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 | 源码,需要选配件支持 | |
片上加解密模块驱动 | 源码 | |
PPP驱动,支持USB 3G上网卡 | 源码 | |
USB WiFi驱动 | 源码 | |
通用ADC驱动(新增) | 源码(新增) | |
注意1:资源之间可能有引脚冲突 | ||
图形库 | QT,版本:4.8.6 | 源码 |
QT依赖库 | 源码 | |
QT依赖库编译方法 | 提供文档 | |
QT编译方法 | 提供文档 | |
QT用户程序建立及编译方法 | 提供文档 | |
busybox | busybox-1.23.2 | 源码 |
使用busybox创建rootfs | 《使用busybox制作根文件系统》 | |
ubifs介绍及在ARM Linux上的使用 | MAN3010 | |
ubifs镜像制作工具 | 虚拟机上已安装,无需用户再编译安装 | |
ubifs制作命令 | 虚拟机上有参考命令,直接输入即可制作rootfs镜像 | |
参考用的rootfs文件夹 | 虚拟机上可以用于nfs启动板子 | |
其它软件特性 | 支持telent,ssh等远程登录方式 | 源码 |
支持ftp,tftp,wget等工具实现文件下载与上传 | 源码 | |
支持webserver,内置httpd | 源码 | |
支持tslib对触摸屏进行校准 | 源码 | |
开机自行运行程序 | 包含在文件系统中 | |
MP3播放程序:madplay, mplayer | 源码 | |
串口测试程序ttytest | 包含在文件系统中 | |
按钮测试程序input_tst | 包含在文件系统中 | |
frame buffer截图程序gsnap | 包含在文件系统中 | |
摄像头测试程序cap2lcm | 包含在文件系统中 | |
CAN测试工具集can-utils | 源码 | |
ALSA工具集alsa-utils | 源码 | |
USB 3G网卡拨号上网例程 | 源码 | |
USB WiFi无线网卡使用例程 | 源码 | |
开发支持 | 使用网络启动开发板的方法 | 提供文档 |
板子程序测试方法 | 提供文档 | |
ROOTFS生成ubi镜像的方法 | 提供文档 | |
提供参考一键烧写包 | nuc972_nand_qt486_1024600_20180912.rar | |
ucos2+ucgui(提供需加100元) | ||
ucos2 (2.86) + ucGUI (3.90a) | 源码,KEIL MDK工程,支持jlink调试,暂不支持触摸(选配件) |

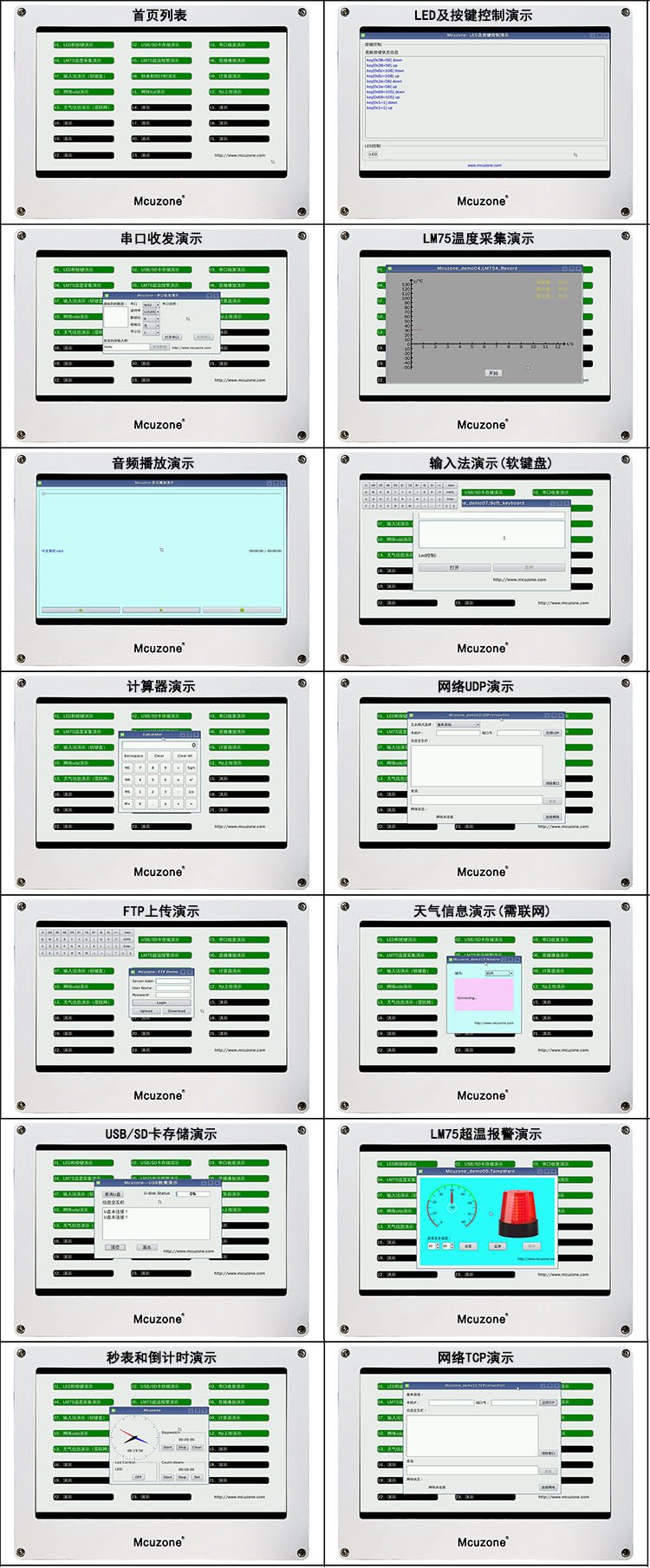

开发板运行Qt程序演示图:
【文档资料】
文档资料 | ||
MUM9210:MDK972-EK开发板用户手册 | 基本操作,硬件介绍以及裸机调试指南 | |
MAN3791N:Linux使用手册 | 虚拟机安装,linux编译以及linux下开发板测试文档 | |
NUC970 NuWriter 使用手冊 | 烧写工具(NuWriter)使用手册,原厂 | |
开发板原理图(不含液晶屏驱动板) | PDF格式 | |
芯片数据手册 | 板载主要芯片的数据手册,原厂 | |
【发货清单】
· MDK972-EK开发板一块
· 7寸1024x600液晶屏(带电容触摸屏)一块

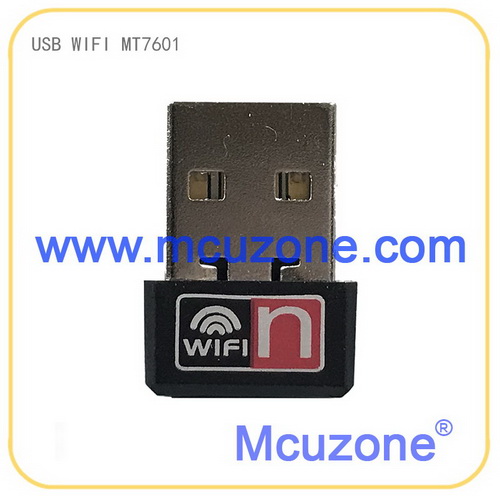

· usb wifi模块一个
· 5V 电源一个
· USB线,网线,串口线各一
· 资料通过网盘发送,请妥善保管
