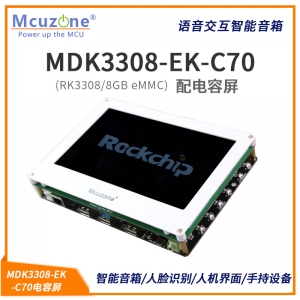

MDK3308-EK开发板 Rockchip RK3308 Cortex-A35 语音交互智能音箱,7寸1024x600带电容触摸屏


查看大图

MDK3308-EK开发板 Rockchip RK3308 Cortex-A35 语音交互智能音箱,7寸1024x600带电容触摸屏

MDK3308核心板基于RK3308主控,配置了512MB DDR3/3L内存(可选配128MB/256MB),Flash存储器方面则可选4-16GB eMMC,或128/256/512 MB NAND Flash。

  • 商品编号:190526MDK3308EK7LCD
  • 商品重量:1200.000 克(g)
  • 货  号:190526MDK3308EK7LCD
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:15
  • 销售价: ¥799.00
购买数量:
  (库存1000)

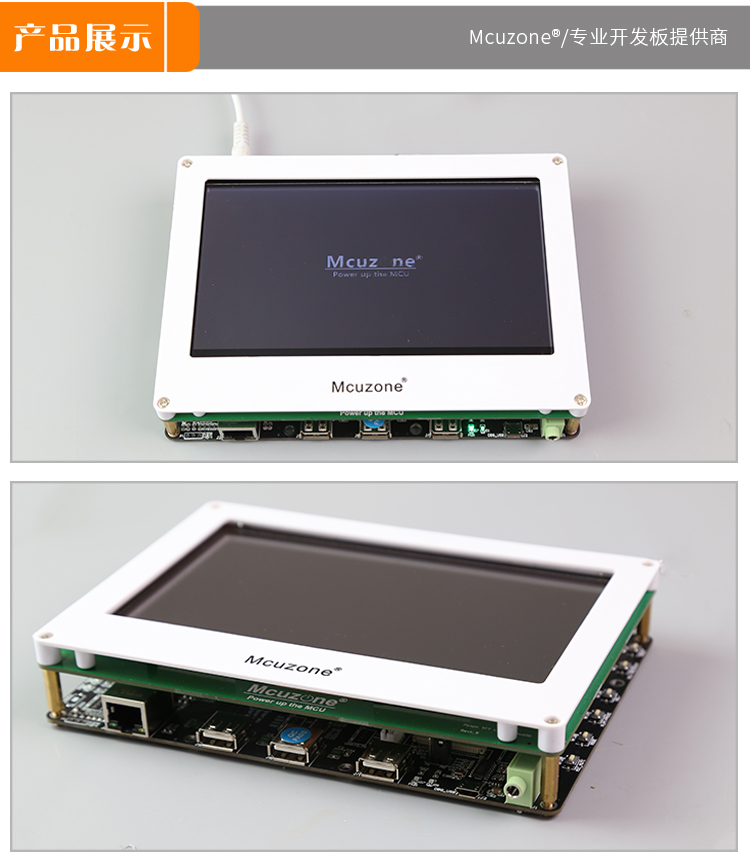

MDK3308-EK开发板(核心板+底板)

7寸1024*600带电容触摸屏
Micro USB线*1

5V2A电源*1

USB WIFI*1

资料(邮件发送,包括多个操作演示视频)


 【注意事项】

注意1:仅提供一条microUSB数据线,如果需要一边下载一边观察调试信息输出,建议自备一条microUSB数据线;
注意2:虚拟机采用VirtualBox软件,虚拟机大小约10GB,请耐心下载;




 【产品特性】

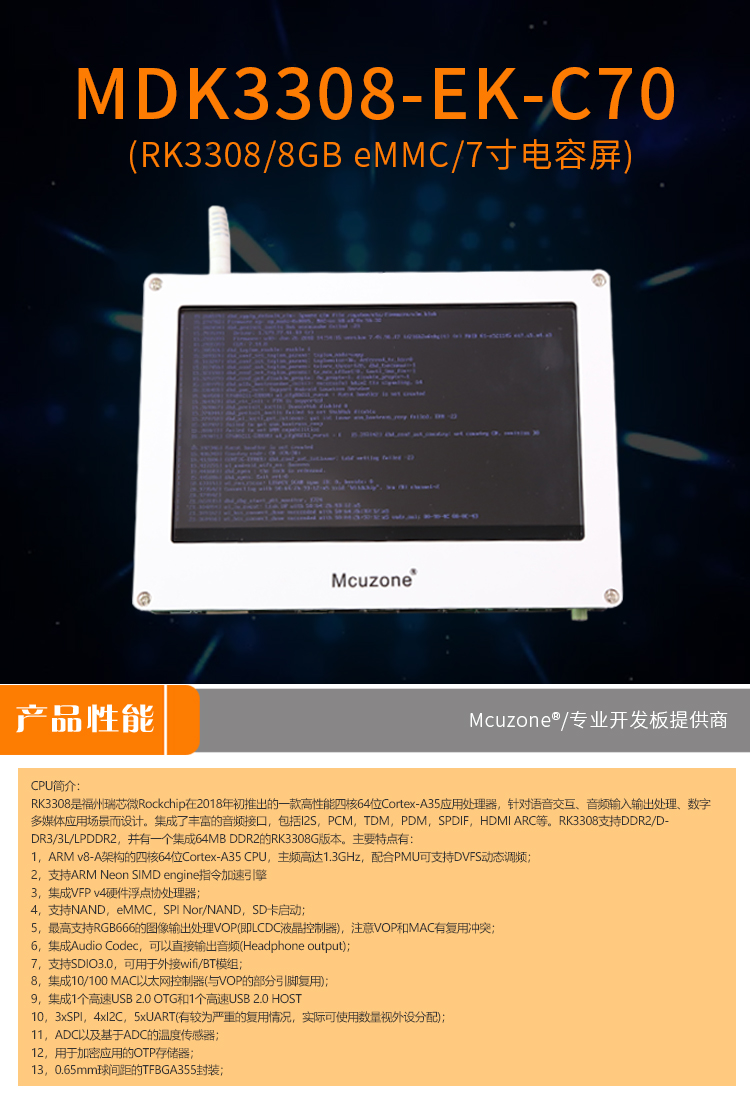

CPU简介:
RK3308是福州瑞芯微Rockchip在2018年初推出的一款高性能四核64位Cortex-A35应用处理器,针对语音交互、音频输入输出处理、数字多媒体应用场景而设计。集成了丰富的音频接口,包括I2S,PCM,TDM,PDM,SPDIF,HDMI ARC等。RK3308支持DDR2/DDR3/3L/LPDDR2,并有一个集成64MB DDR2的RK3308G版本。主要特点有:
1,ARM v8-A架构的四核64位Cortex-A35 CPU,主频高达1.3GHz,配合PMU可支持DVFS动态调频;
2,支持ARM Neon SIMD engine指令加速引擎
3,集成VFP v4硬件浮点协处理器;
4,支持NAND,eMMC,SPI Nor/NAND,SD卡启动;
5,最高支持RGB666的图像输出处理VOP(即LCDC液晶控制器),注意VOP和MAC有复用冲突;
6,集成Audio Codec,可以直接输出音频(Headphone output);
7,支持SDIO3.0,可用于外接wifi/BT模组;
8,集成10/100 MAC以太网控制器(与VOP的部分引脚复用);
9,集成1个高速USB 2.0 OTG和1个高速USB 2.0 HOST
10,3xSPI,4xI2C,5xUART(有较为严重的复用情况,实际可使用数量视外设分配);
11,ADC以及基于ADC的温度传感器;
12,用于加密应用的OTP存储器;
13,0.65mm球间距的TFBGA355封装;

MDK3308核心板基于RK3308主控,配置了512MB DDR3/3L内存(可选配128MB/256MB),Flash存储器方面则标配8GB eMMC,可选4-16GB eMMC,或128/256/512 MB NAND Flash。


【硬件资源】

核心板硬件资源

处理器 RK3308 高达1.3GHz的四核64位Cortex-A35高效内核,ARM V8-A架构
存储器 DDR3/3L 512MB(可选配128MB/256MB)
eMMC/NAND Flash 8GB eMMC(可选4-16GB eMMC 或128/256/512 MB NAND Flash)

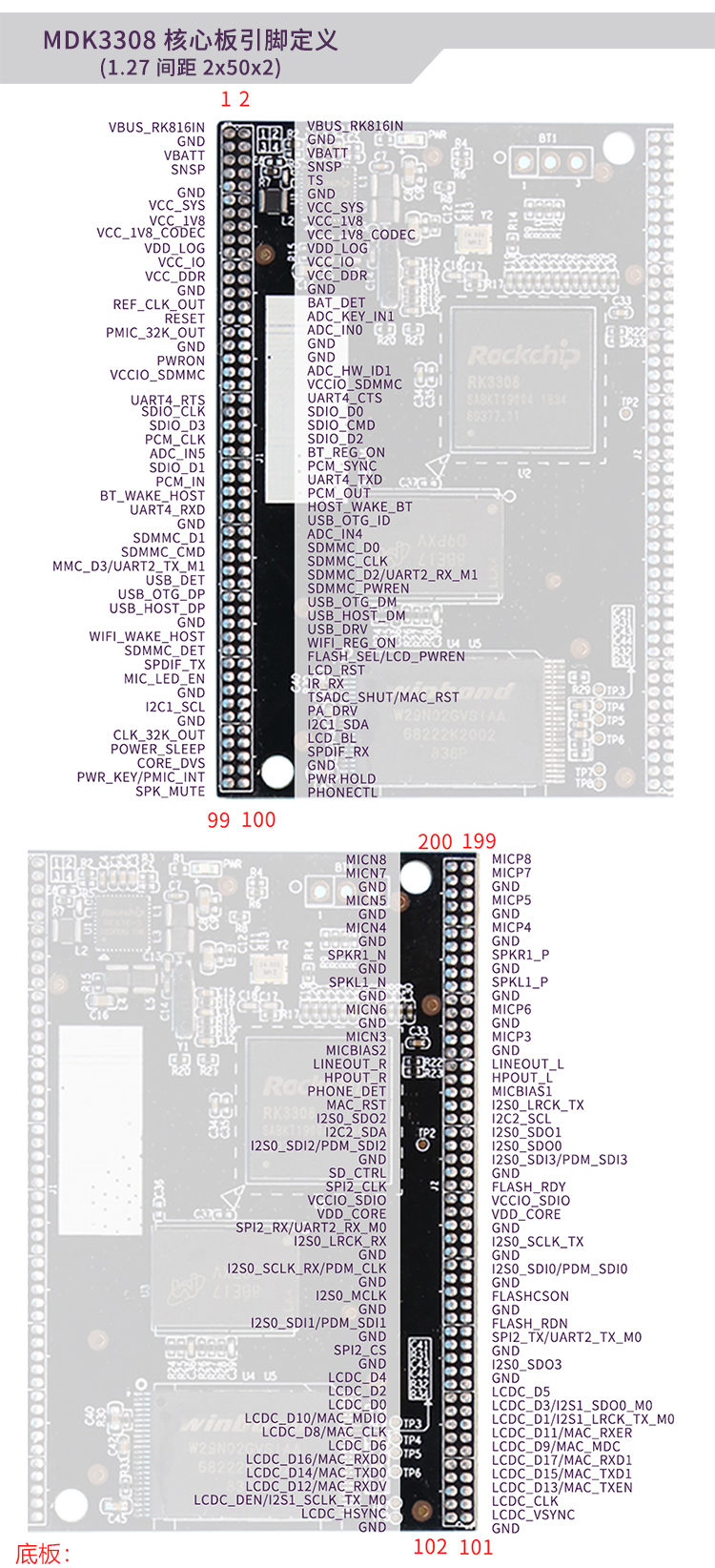

处理器 1.27mm间距,2x50x2插针 总计200脚,引出全部GPIO
供电 5V单一供电 板载RK816-3电源管理芯片
尺寸 45x65mm,1.8mm板厚 6层板,沉金工艺

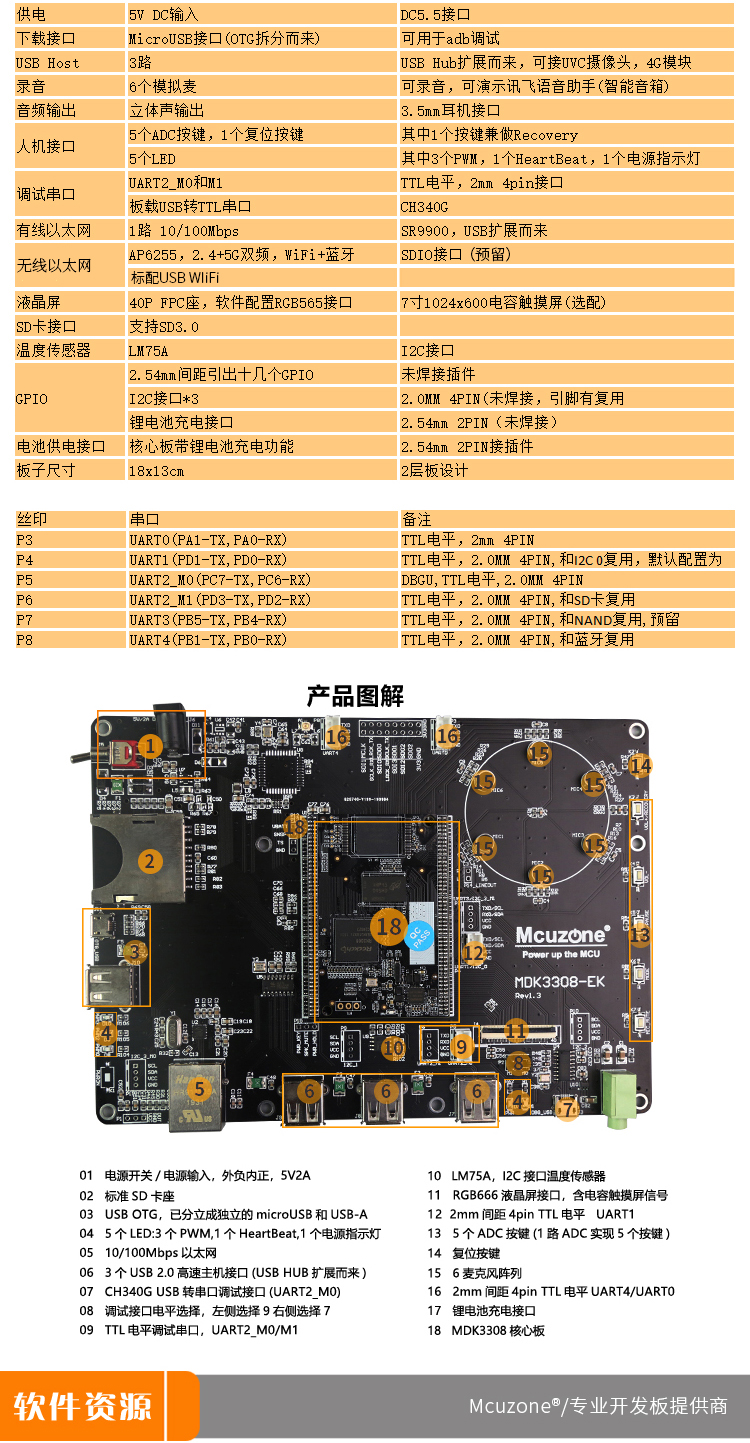

底板硬件资源

供电 5V DC输入 DC5.5接口
下载接口 MicroUSB接口(OTG拆分而来) 可用于adb调试

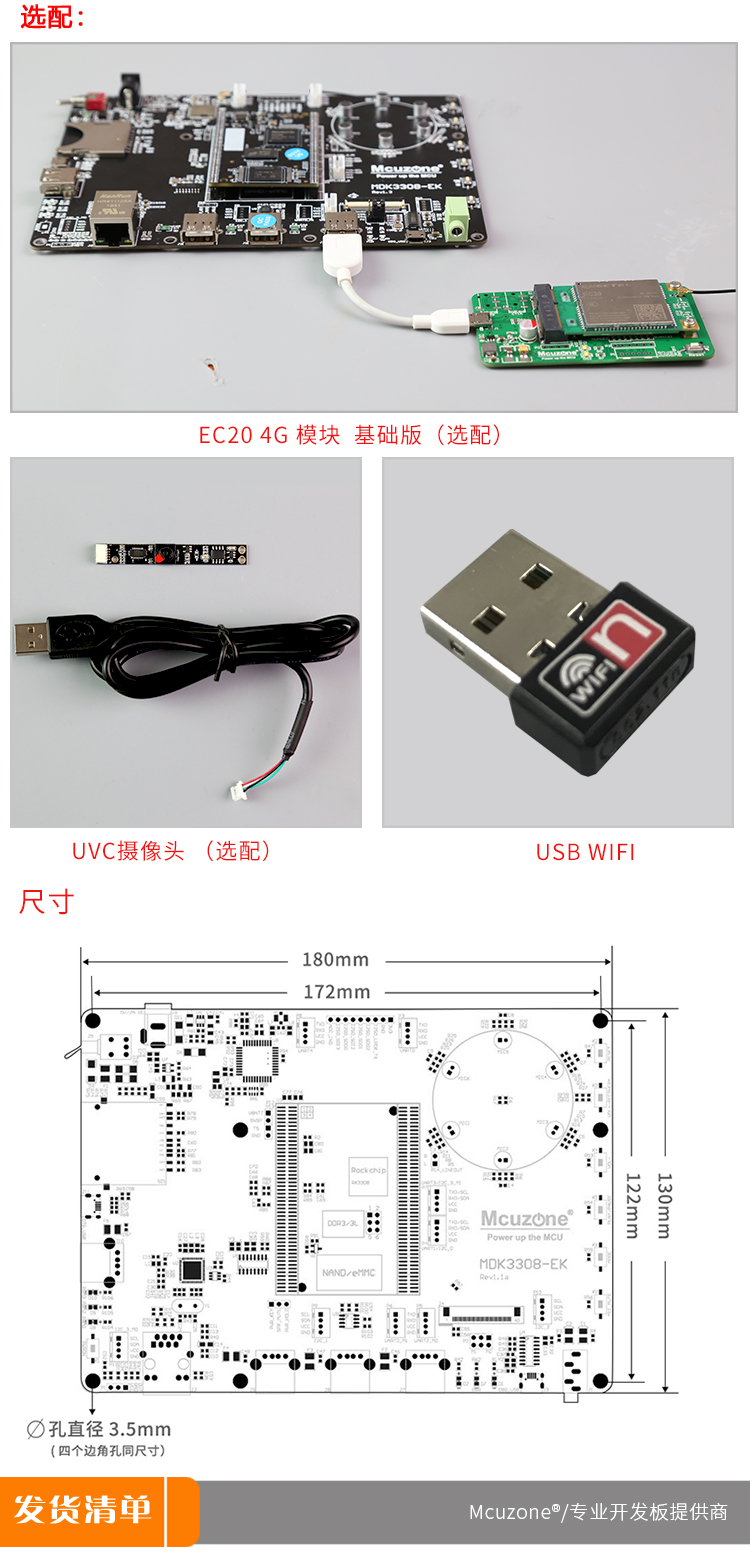

USB Host 3路 USB Hub扩展而来,可接UVC摄像头,4G模块
录音 6个模拟麦 可录音,可演示讯飞语音助手(智能音箱)
音频输出 立体声输出 3.5mm耳机接口
人机接口 5个ADC按键,1个复位按键 其中1个按键兼做Recovery
5个LED 其中3个PWM,1个HeartBeat,1个电源指示灯
调试串口 UART2_M0和M1 TTL电平,2mm接口
板载USB转TTL串口 CH340G
有线以太网 10/100Mbps,1路 SR9900,USB扩展而来
无线以太网(WiFi) AP6255,2.4+5G双频,WiFi+蓝牙 SDIO接口
液晶屏 40P FPC座,RGB565接口 7寸1024x600电容触摸屏(选配)
SD卡接口 支持SD3.0
温度传感器 I2C接口,LM75A
GPIO 2.54mm间距引出十几个GPIO 未焊接插件
I2C接口*3(引脚有复用) 2.0MM 4PIN(未焊接)
锂电池充电接口
电池供电接口 核心板带锂电池充电功能 2.54mm 2pin接插件
板子尺寸 18x13cm 2层板设计

串口资源

丝印 串口 备注
P3 UART0(PA1-TX,PA0-RX) TTL电平,2mm 4PIN
P4 UART1(PD1-TX,PD0-RX) TTL电平,2.0MM 4PIN,和I2C 0复用,默认配置为串口
P5 UART2_M0(PC7-TX,PC6-RX) DBGU,TTL电平,2.0MM 4PIN
P6 UART2_M1(PD3-TX,PD2-RX) TTL电平,2.0MM 4PIN,和SD卡复用
P7 UART3(PB5-TX,PB4-RX) TTL电平,2.0MM 4PIN,和NAND复用,预留
P8 UART4(PB1-TX,PB0-RX) TTL电平,2.0MM 4PIN,和蓝牙复用


 【软件资源】

1,Linux BSP(瑞芯微原厂叫SDK)可在Github下载:rockchip-linux;
2,配置好SDK和工具链的虚拟机,VirtualBox平台;
3,芯片烧写模式的USB驱动,DriverAssitant,支持Win7/Win8/Win10,32位或64位,请用原版系统(即用微软原版未做修改的安装盘安装的系统)
4,芯片烧写工具软件,AndroidTool,支持Win7/Win8/Win10,32位或64位;
5,串口调试工具软件,SecureCRT,支持Win7/Win8/Win10,32位或64位;
6,带讯飞语音演示demo的烧写包;

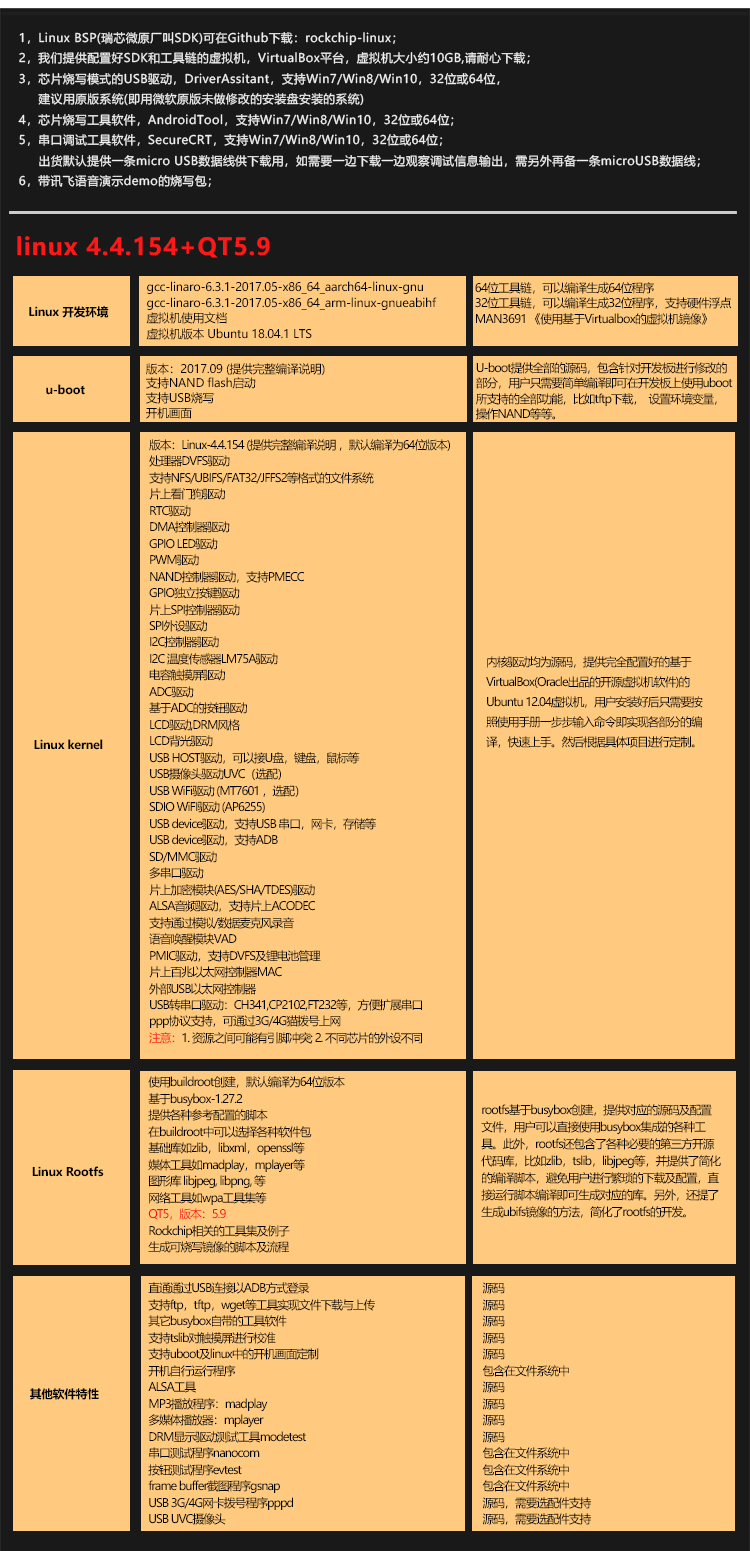

Linux 系统

Linux开发环境 gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu 64位工具链,可以编译生成64位程序
gcc-linaro-6.3.1-2017.05-x86_64_arm-linux-gnueabihf 32位工具链,可以编译生成32位程序,支持硬件浮点
虚拟机使用文档 MAN3691 《使用基于Virtualbox的虚拟机镜像》
虚拟机版本 Ubuntu 18.04.1 LTS

u-boot 版本:2017.09 (提供完整编译说明) U-boot提供全部的源码,包含针对开发板进行修改的部分,用户只需要简单编译即可在开发板上使用uboot所支持的全部功能,比如tftp下载,设置环境变量,操作NAND等等。
支持NAND flash启动
支持USB烧写
开机画面

Linux kernel 版本:Linux-4.4.154 (提供完整编译说明 ,默认编译为64位版本) 内核驱动均为源码,提供完全配置好的基于VirtualBox(Oracle出品的开源虚拟机软件)的Ubuntu 12.04虚拟机,用户安装好后只需要按照使用手册一步步输入命令即可实现各部分的编译,快速上手。然后根据具体项目进行定制。
处理器DVFS驱动
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统
片上看门狗驱动
RTC驱动
DMA控制器驱动
GPIO LED驱动
PWM驱动
NAND控制器驱动,支持PMECC
GPIO独立按键驱动
I2C控制器驱动
I2C温度传感器LM75A驱动
电容触摸屏驱动
ADC驱动
基于ADC的按钮驱动
LCD驱动,DRM风格
LCD背光驱动
USB HOST驱动,可以接U盘,键盘,鼠标等
USB摄像头驱动UVC (选配)
USB WiFi驱动 (MT7601,选配)
USB device驱动,支持USB 串口,网卡,存储等
USB device驱动,支持ADB
SD/MMC驱动
多串口驱动
片上加密模块(AES/SHA/TDES)驱动
ALSA音频驱动,支持片上ACODEC
支持通过模拟/数据麦克风录音
语音唤醒模块VAD
PMIC驱动,支持DVFS及锂电池管理
片上百兆以太网控制器MAC
外部USB以太网控制器
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口
ppp协议支持,可通过3G/4G猫拨号上网
注意:1. 资源之间可能有引脚冲突; 2. 不同芯片的外设不同

Rootfs 使用buildroot创建,默认编译为64位版本 rootfs基于busybox创建,提供对应的源码及配置文件,用户可以直接使用busybox集成的各种工具。此外,rootfs还包含了各种必要的第三方开源代码库,比如zlib,tslib,libjpeg等,并提供了简化的编译脚本,避免用户进行繁琐的下载及配置,直接运行脚本编译即可生成对应的库。另外,还提供了生成ubifs镜像的方法,简化了rootfs的开发。
基于busybox-1.27.2
提供各种参考配置的脚本
媒体工具如madplay,mplayer等
图形库 libjpeg, libpng, 等
网络工具如wpa工具集等

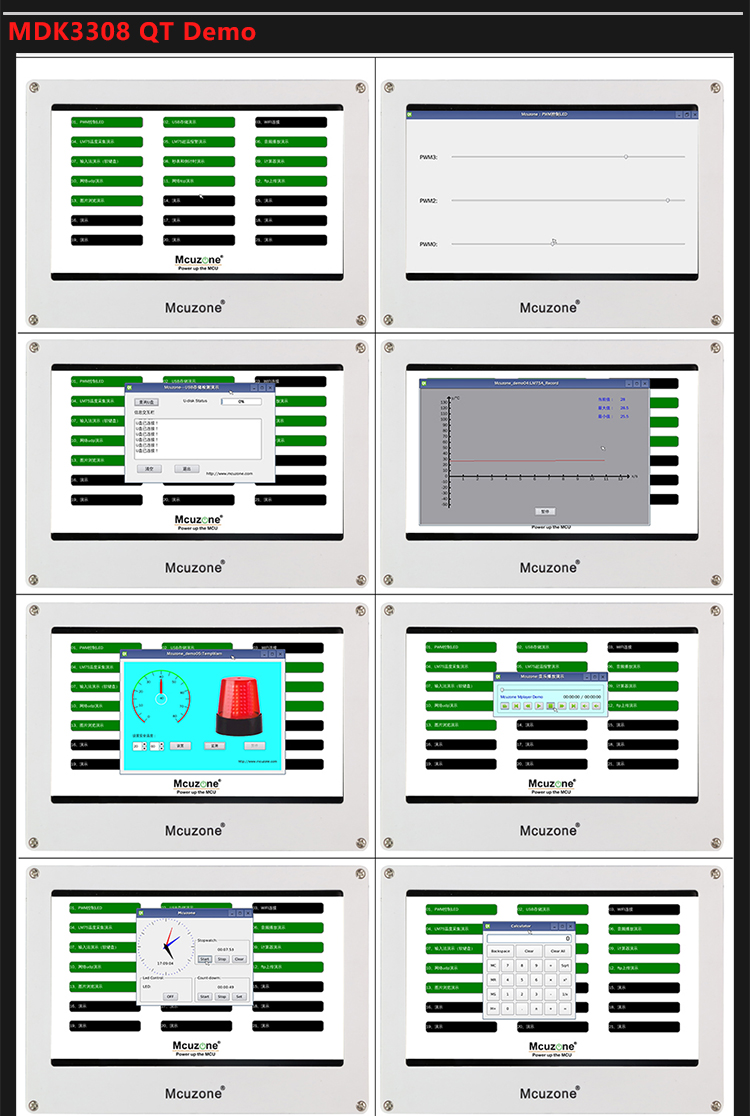

QT5,版本:5.9
Rockchip相关的工具集及例子
生成可烧写镜像的脚本及流程

其它软件特性 直通通过USB连接以ADB方式登录 源码
支持ftp,tftp,wget等工具实现文件下载与上传 源码
其它busybox自带的工具软件 源码
支持tslib对触摸屏进行校准 源码
支持uboot及linux中的开机画面定制 源码
开机自行运行程序 包含在文件系统中
ALSA工具 源码
MP3播放程序:madplay 源码
多媒体播放器:mplayer 源码
DRM显示驱动测试工具modetest 源码
串口测试程序nanocom 包含在文件系统中
按钮测试程序evtest 包含在文件系统中
frame buffer截图程序gsnap 包含在文件系统中
USB 3G/4G网卡拨号程序pppd 源码,需要选配件支持
USB UVC摄像头 源码,需要选配件支持

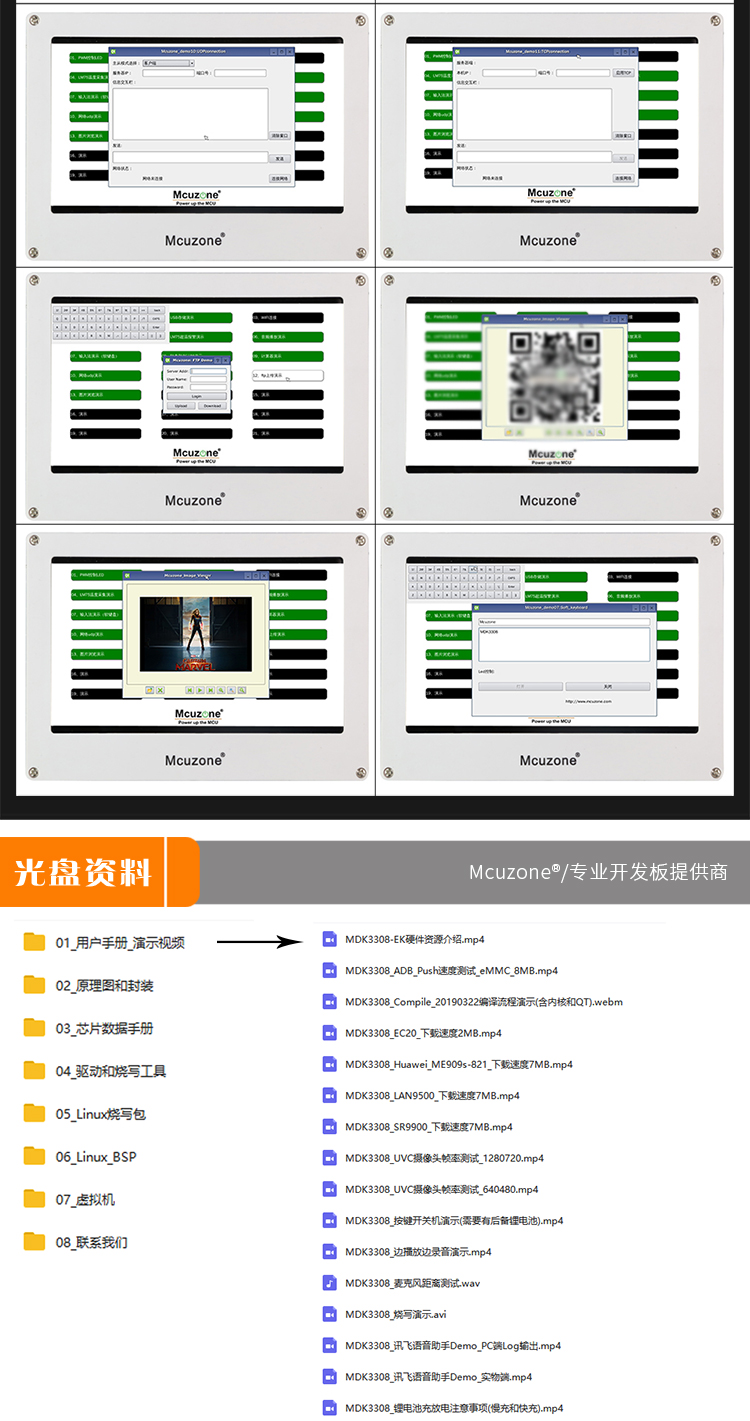

【文档资源】

1,芯片数据手册(包括CPU,内存,存储器,电源管理芯片);
2,核心板和底板原理图(pdf格式);
3,核心板规格书(包括尺寸,引脚定义等信息);
4,核心板200针脚的AD格式原理图封装和PCB封装;
5,开发板用户手册;
6,演示视频(开发板硬件资源介绍、烧写演示、性能测试等);


【发货清单】

1,MDK3308-EK开发板一块(含512+8GB配置MDK3308核心板,配7寸1024x600带电容触摸屏);
2,5V 1.5A电源一个;
3,MicroUSB线一条;
4,WiFi天线一条;
5,资料通过网盘发送
