注意：此开发板仅用于功能演示和客户批量烧写核心板用，我们只提供烧写测试支持，不提供开发支持。





技术支持时间为半年，技术支持限裸机和Linux及Wince三选一。

如果使用linux的，需要有一定的linux基础知识，此板不适合没有linux基础或没有linux开发经验的用户，我们不做入门级指导和相关二次开发的技术支持，谢谢配合！

---

【产品简介】

AT91SAM9261是ATMEL推出的超低功耗ARM926EJ-S内核的芯片，160KB SRAM，32KB ROM。AT91SAM9261是超低功耗ARM926EJ-S内核的微控制器，可以在190MHz的时候获得210DMIPS的性能，具备LCD控制器最高支持2048×2048分辨率，2个USB HOST，1个USB DEVICE，3个USART，DBGU，3个SSC，2个SPI，TWI，AIC，PWM，MCI，RTT，PIT。AT91SAM9261和AT91SAM9261S的主要差别是前者SRAM是160KB，而后者只有16KB。MDK9261-L开发板是基于AT91SAM9261S芯片的一款入门级开发板，主要用于演示MDK9261核心板的基本使用，MDK9261-L开发板具备USB DEVICE, USB HOST, DBGU调试串口, JTAG接口, SD卡接口, LCD接口, 3线串口, 4个按键4个LED。

---

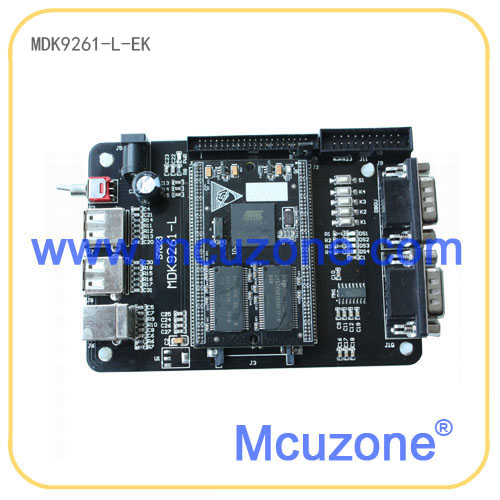

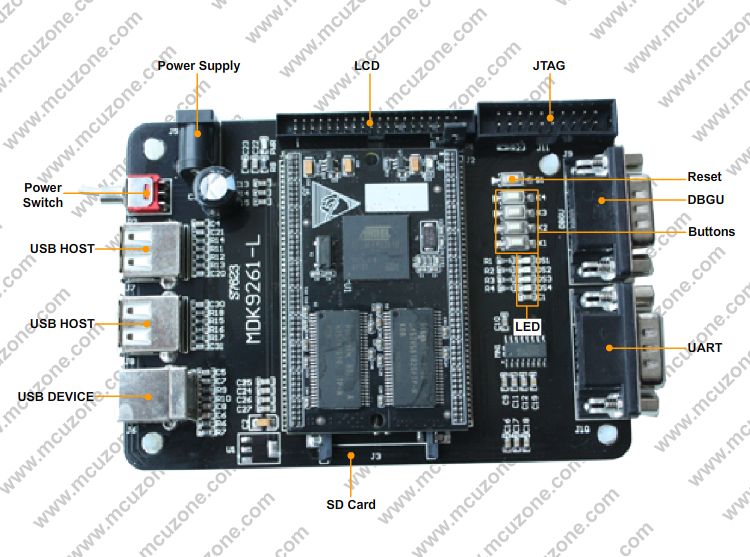

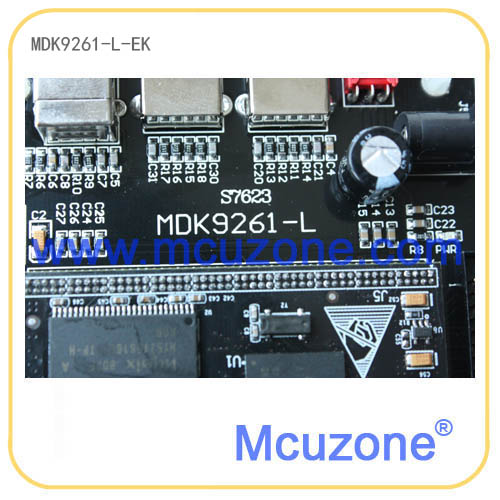

【硬件资源】

1、CPU
● AT91SAM9261，工业级，无铅，217BGA
2、存储器
● 64MB SDRAM
● 4MB DataFash，AT45DB321，存储系统启动代码(选配，客户亦可自行焊接2M/4M/8M）；可另选配DATAFLASH CARD
● 128MB NandFlash,存储系统内核和应用程序 ；可升级为256MB或者1GMB
3、通信接口

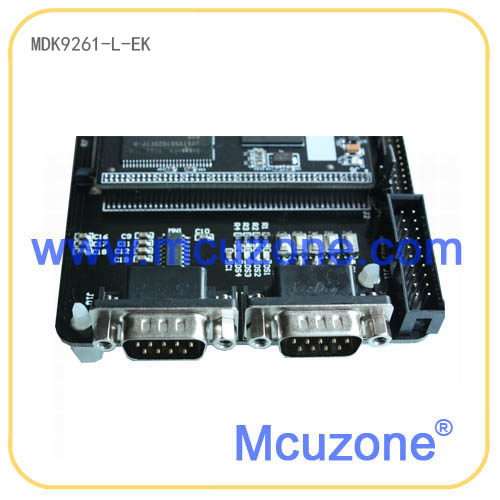

● 1个调试串口，1个三线串口
● JTAG调试接口 ，标准20芯接口
● 一个SD卡接口(SPI模式),无容量限制,AT91SAM9261自带SD控制器

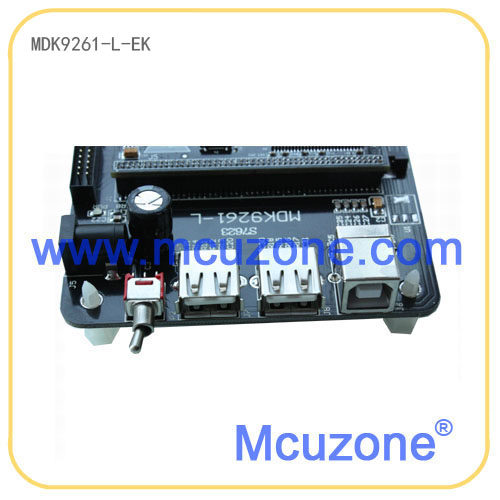

● 两组USB 2.0 F-S Host端口,全兼容OHCI USB 2.0 F-S规格
● 一组USB 2.0 F-S Device端口,完全兼容OHCI USB 2.0 F-S规格
4、人机接口
● LCD插槽上引出了SAM9261的全部LCD信号线，支持TFT-LCD和STN-LCD
● 四个键盘和四个状态指示灯
5、其它
● 5V DC电源输入

MDK9261核心板引脚定义：

---

【PCB规格】

底板：80×188mm
核心板：41×66mm，6层板设计，大厂出品

---

【软件资源】

一.裸机程序（atmel提供的软件包）
（Keil MDK，IAR EWARM，GCC三个工程）
ATMEL software package	KEIL已验证修改ok的如下：
Basic-Dataflash-project	源码，dataflash的擦除和读写演示
Basic-fatfs-project	源码，文件系统FATFS
Basic-fatfs-sdcard-project	源码，基于SD的文件系统FATFS读写演示
Basic-nandflash-project	源码，nandflash的擦除和写入演示
Basic-RTT-project	源码，RTT外设使用演示
Basic-SDcard-project	源码，SD接口对SD卡进行读写操作
getting-started-project	源码，基本操作演示
USB-device-massstorage-project	源码，U盘演示
USB-device-composite-hidmsd-project	源码，HID键盘和U盘演示
USB-device-core-project	源码，USB内核枚举演示
USB-device-HID-keyboard-project	源码，HID键盘演示
USB-device-HID-Mouse-project	源码，HID鼠标演示
USB-device-HID-transfer-project	源码，HID传输演示
未验证的如下（需客户自行验证，无技术支持）:
Basic-fs-project	源码，开源文件系统
AT91Bootstrap	源码
Basic-SD-SPI-project	源码
Basic-SDMMC-project	源码
Basic-Serialflash-project	源码
Basic-TWI-EEPROM-project	源码
Basic-TWI-Slave-project	源码
LCD-slideshow-project	源码

二.Linux
Linux开发环境	arm-none-linux-gnueabi- (gcc 4.5.1)	默认支持armv5指令集,适配ARM926ej-s，大厂推荐使用
Bootstrap	版本：1.16
	支持从nand flash加载，启动	源码
	支持从data flash加载，启动	源码
	独立工具链编译 arm-none-eabi- (gcc 4.5.1)	源码
u-boot	版本：201009
	支持NAND flash启动	源码
	支持data flash启动	源码
	支持从网络下载启动	源码，需要nfs server
	支持jffs2，ubifs等的烧写	源码
	支持gpio测试	源码，方便快速确认板子连接，便于量产检测
	开机画面	源码，随选配件提供
Linux kernel	版本：Linux-2.6.30
	开机画面，boot logo	源码，随选配件提供
	支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统	源码
	片上看门狗驱动	源码(建议用外置）
	片上RTC驱动	源码（性能一般，建议用外置RTC)
	LED驱动	源码，gpio-leds
	NAND控制器驱动	源码
	GPIO独立按键驱动	源码, gpio-keys
	片上SPI控制器驱动	源码
	SPI 用户模式驱动，用于控制外部SPI液晶屏	随选配件提供
	SPI data flash驱动	随选配件提供
	SPI 网卡enc28j60驱动	随选配件提供
	I2C控制器驱动	源码
	I2C EEPROM驱动	随选配件提供
	I2C 用户模式驱动i2c-dev，用于控制外部段式液晶屏	随选配件提供
	I2C ADC，ADS1110驱动	随选配件提供
	I2C 温度传感器LM75A驱动	随选配件提供
	外部I2C RTC，PCF8563,DS1337等	源码，有些需特定硬件
	PWM驱动	源码
	USB HOST驱动，可以接U盘，键盘，鼠标等	源码
	USB摄像头驱动	随选配件提供
	USB 以太网卡驱动，方便扩展有线网卡	随选配件提供
	USB WiFi驱动	源码，通用wifi驱动，支持某些特定成熟模块
	USB WiFi驱动：支持RT3070，MT7601等新模块	随选配件提供
	USB device驱动，支持USB 串口，网卡，存储等	源码，(USB gadget)
	SD卡驱动	源码（与SPI复用，不能同时使用）
	多串口驱动	源码
	音频驱动	源码(板载无此硬件)
	片上以太网控制器MAC	源码(板载无此硬件)
	USB转串口驱动：CH341,CP2102,FT232等，方便扩展串口	随选配件提供
	注意：CPU虽然有三个串口但是其中一个串口和NAND控制信号有冲突，剩下的串口也和部分外设有复用，请仔细配置
busybox	busybox-1.20.1	源码
	使用busybox创建rootfs
	ubifs镜像制作工具	已安装，无需用户再编译安装
	ubifs制作命令
	参考用的rootfs文件夹	可以用于nfs启动板子
命令行测试程序	ttytest，多串口测试程序	源码
	input_tst,输入测试程序	源码
	ts_calibrate,触摸屏校准程序	源码,随选配件提供
	led_test, LED测试程序	源码，基于Linux sysfs
其它软件特性：	支持telent，ssh等远程登录方式，编译管理	源码
	支持ftp，tftp，wget等工具实现文件下载与上传	源码
	支持webserver，内置httpd	源码
	支持在bootstrap里实现NAND recovery，恢复SAM-BA连接	烧写文件
	支持uboot及linux中的开机画面定制	烧写文件，随选配件提供
	开机自行运行程序	包含在文件系统中
多媒体支持：	支持本地mp3文件播放	源码
	支持播放网络电台	源码
	支持wav文件播放	源码
	支持网络方式查看摄像头	随选配件提供

三.Windows CE
Windows CE BSP版本	Windows CE 5.0	源码
	Windows CE 6.0	源码
Eboot特性	从NAND启动	烧写文件
	从DATA Flash启动	支持
	通过以太网加载镜像	支持
	通过NAND加载镜像	支持
	串口调试	支持
	启动画面	支持,随选配件提供
BSP驱动特性	以太网驱动	源码(板载无此硬件)
	Watchdog驱动	源码
	RTT/RTC驱动	源码
	电源管理系统驱动	源码
	LCD显示驱动	源码,随选配件提供
	触摸屏驱动	源码,随选配件提供
	音频输出驱动	源码(板载无此硬件)
	串口驱动	源码
	USB Host驱动	源码，支持USB鼠标，USB键盘，U盘，USB HUB
	USB Device驱动	源码
	SPI驱动	源码
	TWI驱动	源码
	PWM驱动	源码
	SD卡驱动	源码
	LED驱动	源码
	KEY PAD驱动	源码
	GPRS驱动	随选配件提供
	NAND驱动	源码
支持的其他USB外设	USB转RS232	随选配件提供
	USB WIFI	随选配件提供
	USB摄像头	随选配件提供
其它Wince软件特性	系统里自带	需要选择相关组件

● 提供TCPMP播放器软件；
● 提供手写输入软件；
● 提供截图软件；
● 提供FTP软件；
● 提供压缩软件；
● 提供基于ActiveSync的注册表编辑器；
● 提供远程控制软件；

uC/OS-II	uC/OS-II 2.86 + uc/GUI 3.90a	需另外加100元提供
	keil MDK工程	源码,需加100元提供

五，文档
● 提供EK相关器件数据手册；
● 提供核心板和底板的原理图（pdf格式）；
● 提供可参考的用户手册
● 提供AT91SAM9261中文数据册，微控电子作品

---

【发货清单】

● MDK9261-L开发板一块；
● 稳压直流电源一个；
● USB线一条；
●串口线一条；
●资料光盘一张；

---
