AT91SAM7S64Mini系统板


查看大图

AT91SAM7S64Mini系统板

基于AT91SAM7S系列ARM7的Mini系统板 板载USB和JTAG接口,USB可下载可通讯 JTAG可调试可编程 全部GPIO引出

  • 商品编号:100924S64Mini
  • 商品重量:200.000 克(g)
  • 货  号:100924S64Mini
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:1
  • 销售价: ¥55.00
购买数量:
  (库存4381)
配件可选 1-100 件
配件价格:¥7.00 数量: 您可以单把独这个商品加入购物车
配件价格:¥48.00 数量: 您可以单把独这个商品加入购物车
配件价格:¥45.00 数量: 您可以单把独这个商品加入购物车
配件价格:¥27.00 数量: 您可以单把独这个商品加入购物车
配件价格:¥48.00 数量: 您可以单把独这个商品加入购物车
配件价格:¥15.00 数量: 您可以单把独这个商品加入购物车
配套仿真器可选 1- 件
配件价格:¥480.00 数量: 您可以单把独这个商品加入购物车
配件价格:¥800.00 数量: 您可以单把独这个商品加入购物车
配件总价:




【产品简介】

AT91SAM7S64是ATMEL在2005年左右推出的一款ARM7芯片,具备丰富的片上外设,包括一个经过认证的USB 2.0 Full Speed Device Port, USARTs, SPI, SSC, TWI 和一个8通道的10-bit ADC。
采用单3.3V电源供电,内置1.8V LDO给内核供电,采用0.5mm间距LQFP64封装。64KB FLASH,16KB SRAM,最高主频55MHz,可替换传统8位单片机应用。

AT91SAM7S64Mini系统板是专为AT91SAM7S系列芯片设计的一个Mini系统,具备USB接口,可直接通过USB取电和通讯,同时板载1117-3.3V LDO用于系统供电;Mini系统板还包括ISP电路,reset电路,JTAG调试接口;同时将SAM7S64的全部GPIO引出,引出的GPIO的间距为2.54mm,且上下两排扩展接口的间距为2.54的倍数,可直接放到万用板上使用。


【CPU 性能】

  • CPU架构:ARM7 TDMI
  • 工作电压:3.3V,内置1.8V LDO给内核供电
  • 工作频率:55MHz
  • 存储器:64KB FLASH,16KB SRAM
  • 调试接口:JTAG调试接口,还可以通过USB口或者DBGU串口下载代码
  • 片上外设:USB 2.0 Full Speed Device,2×USART,1×DBGU串口,SPI,SSC,TWI,8通道10位ADC
  • 封装:LQFP64

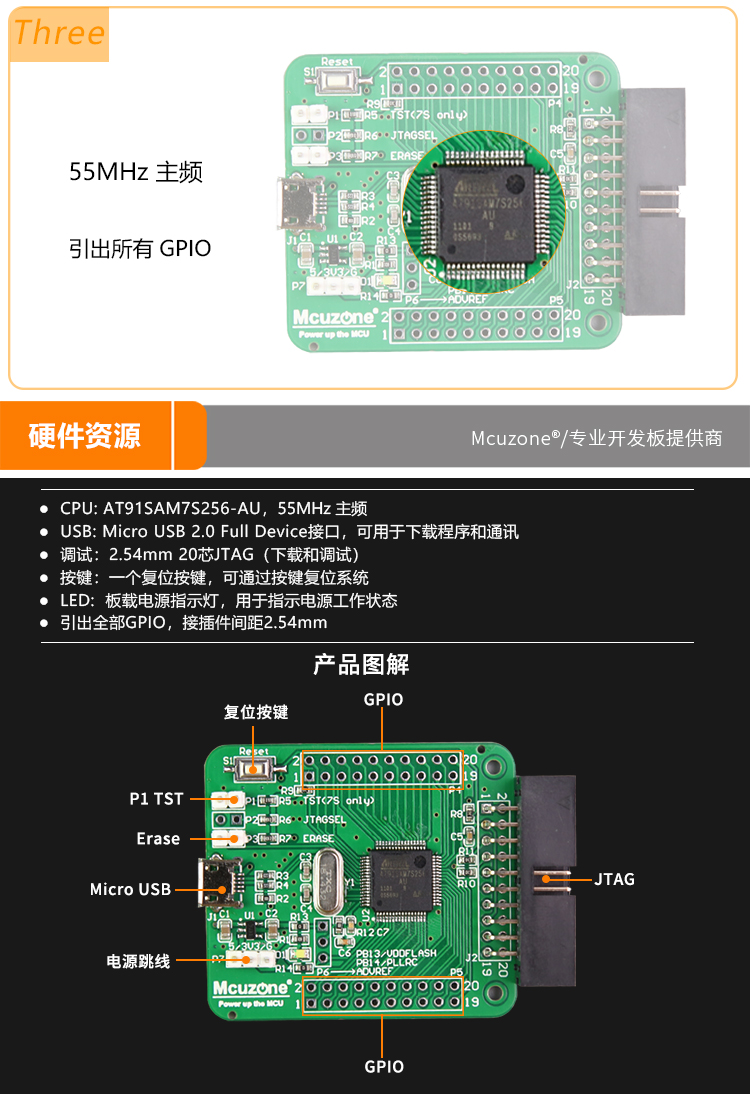

【硬件资源】

  • USB 2.0 Full Device接口,可用于下载程序和通讯
  • 板载1117-3.3V LDO,并有电源插针可对外输出5V和3.3V电源
  • 板载复位电路,可通过按键复位系统
  • 板载JTAG电路,可用于调试和下载
  • 板载电源指示灯,用于指示电源工作状态

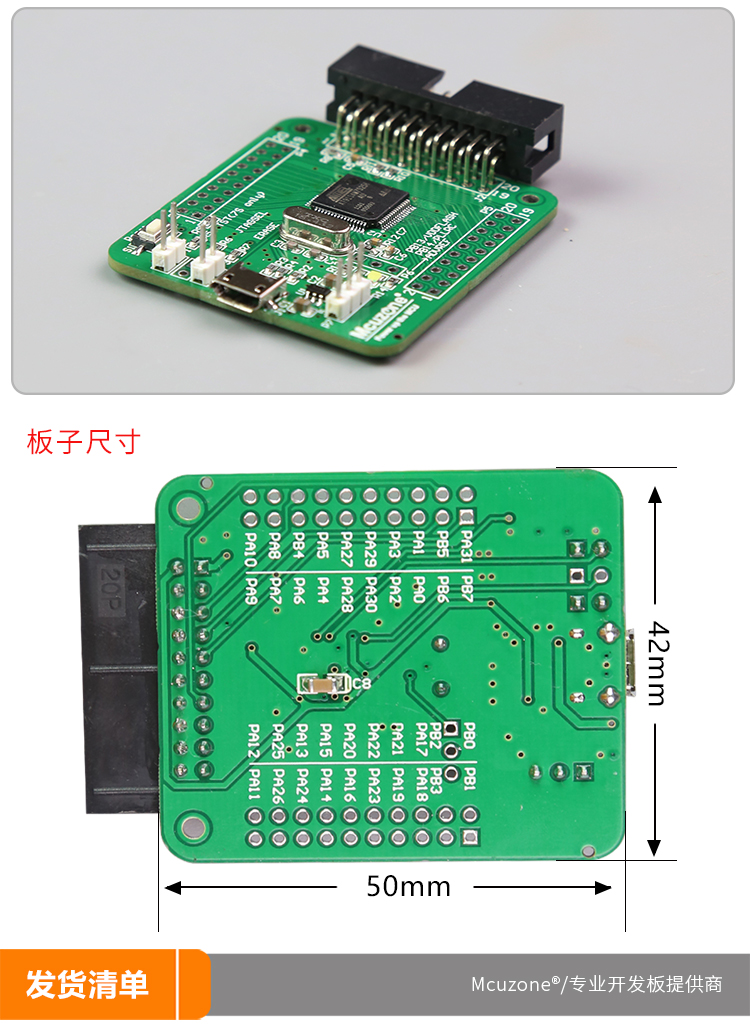

  • 引出全部GPIO,接插件间距2.54mm

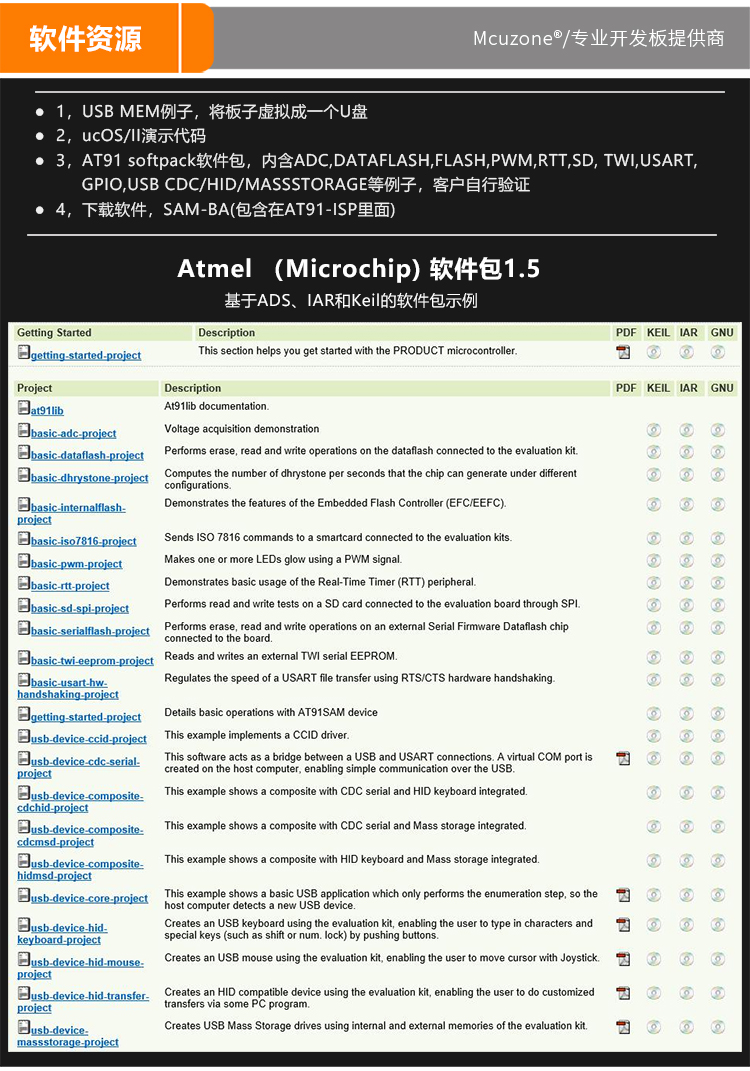

【软件资源】

  • 提供USB下载软件,SAM-BA(包含在AT91-ISP里面)
  • 提供USB MEM例子,将板子虚拟成一个U盘
  • 提供ucOS/II演示代码
  • 提供AT91 softpack软件包,内含ADC,DATAFLASH,FLASH,PWM,RTT,SD,TWI,USART,GPIO,USB CDC/HID/MASSSTORAGE等例子
  • 提供编译器,包括Keil MDK,ADS,IAR EWARM

注意:以上代码不提供一对一技术支持,仅提供BBS技术支持


【F.A.Q】

1Q:如何供电?
1A:通过USB取电工作。

2Q:可以通过USB下载程序么?
2A:可以配合SAM-BA软件通过USB接口下载程序。


【发货清单】

Mini系统板一块
USB线缆一条

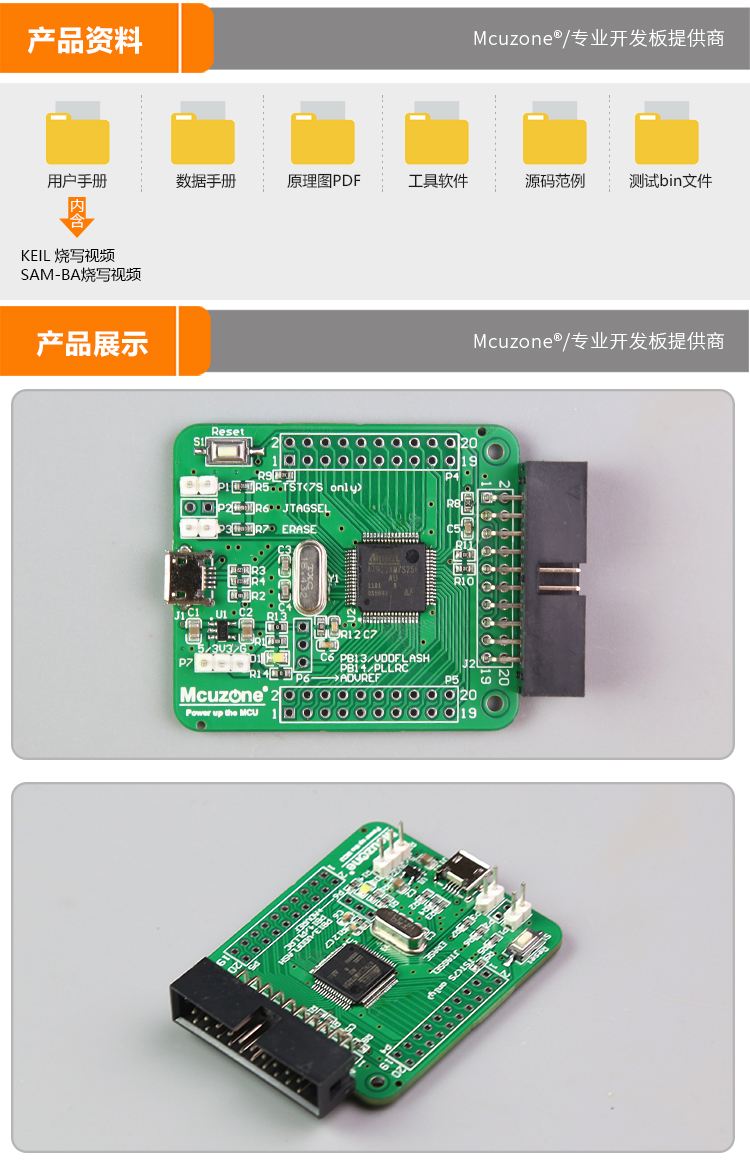

资料通过网络发送(含示例代码,原理图等)


提问
lujungang2013 说: 13-03-08 17:08
能否为此板配上一个串口?
回答
管理员[xiaoguo]  回复: 13-03-11 09:31
串口模块有很多种,你可以直接和我们销售沟通0571-89908193
