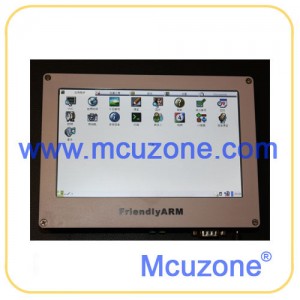

tiny6410ADK-A70开发板,7寸LCD S3C6410,256M DDR 256M NAND 支持蓝牙 3G WIFI


查看大图

tiny6410ADK-A70开发板,7寸LCD S3C6410,256M DDR 256M NAND 支持蓝牙 3G WIFI

Tiny6410是一款以ARM11芯片(三星S3C6410)作为主处理器的嵌入式核心板,该CPU基于ARM1176JZF-S核设计,内部集成了强大的多媒体处理单元,支持Mpeg4, H.264/H.263等格式的视频文件硬件编解码,可同时输出至LCD和TV显示;它还并带有3D图形硬件加速器,以实现OpenGL ES 1.1 & 2.0加速渲染,另外它还支持2D图形图像的平滑缩放,翻转等操作

  • 商品编号:110224T64107
  • 商品重量:1000.000 克(g)
  • 货  号:110224T64107
  • 品  牌:FriendlyARM友善之臂
  • 计量单位:
  • 所得积分:17
  • 销售价: ¥880.00
购买数量:
  (库存5500)

【特别说明】

Mcuzone为友善之臂授权经销商
http://www.arm9.net/agent.asp



【产品简介】

Tiny6410是一款以ARM11芯片(三星S3C6410)作为主处理器的嵌入式核心板,该CPU基于ARM1176JZF-S核设计,内部集成了强大的多媒体处理单元,支持Mpeg4, H.264/H.263等格式的视频文件硬件编解码,可同时输出至LCD和TV显示;它还并带有3D图形硬件加速器,以实现OpenGL ES 1.1 & 2.0加速渲染,另外它还支持2D图形图像的平滑缩放,翻转等操作。


   Tiny6410采用高密度6层板设计,尺寸为64 x 50mm,它集成了128M DDR RAM,256M/1GB SLC Nand Flash存储器,采用5V供电,在板实现CPU必需的各种核心电压转换,还带有专业复位芯片,通过2.0mm间距的排针,引出各种常见的接口资源,以供不打算自行设计CPU板的开发者进行快捷的二次开发使用。


   Tiny6410SDK是采用Tiny6410核心板的一款参考设计底板,它主要帮助开发者以此为参考进行核心板的功能验证以及扩展开发。该底板具有三LCD接口、4线电阻触摸屏接口、100M标准网络接口、标准DB9五线串口、Mini USB 2.0接口、USB Host 1.1、3.5mm音频输入输出口、标准TV-OUT接口、SD卡座、红外接收等常用接口;另外还引出4路TTL串口,另1路TV-OUT、SDIO2接口(可接SD WiFi)接口等;在板的还有蜂鸣器、I2C-EEPROM、备份电池、AD可调电阻、8个中断式按键等。


   在布局上安排上,我们尽量考虑把常用尺寸的LCD模块能够固定在底板上,比如3.5”,4.3”LCD, 7”LCD等,这样用户在使用时不至于把各种电线搅在一起,更增加了开发套件的便携性。

   我们还充分地发挥了6410支持SD卡启动这一特性,使用我们精心研制的Superboot,无需连接电脑,只要把目标文件拷贝到SD卡中(可支持高达32G的高速大容量卡),你就可以在开发板上极快极简单地自动安装各种嵌入式系统(WindowsCE6/Linux/Android/Ubuntu/uCos2等);甚至无需烧写,就可以在SD卡上直接运行它们!


【硬件资源】

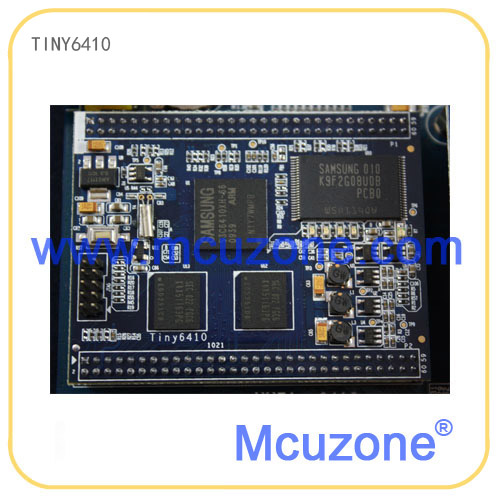

TINY6410核心板硬件资源
CPU处理器: •Samsung S3C6410A,ARM1176JZF-S核,主频533MHz,最高667Mhz
DDR2 RAM内存: •256M Mobile DDR RAM, 32bit数据总线
FLASH存储:  标配256M SLC NAND Flash,可选1GB SLC NAND Flash
在板资源:
•4 x User Leds (Green)
•10 pin 2.0mm space Jtag connector
•Reset button on board
•Supply Voltage from 2V to 6V
引脚接口: •2 x 60 pin 2.0mm space DIP connector
•2 x 30 pin 2.0mm space DIP connector
PCB规格和尺寸: •6层高密度电路板,采用沉金工艺生产,•64 x 50 x 12 (mm)

Tiny6410ADK底板(增强版)
名称 TinyADK 1312
尺寸 180 x 130 (mm)
miniPCIe接口座 支持常见长卡和短卡3G模块
翻盖式SIM卡座 支持(背面)
天线固定 支持(位于miniUSB内测)
AV-in(CCD摄像头接口) 支持,RCA接口座
RS485接口 1路(基于UART1)
RS232串口 2路(基于UART0,3),DB9座
TTL串口 4路(UART0,1,2,3), 4pin 2.0mm接口座
USB Device 1路,USB 2.0 ,采用miniUSB接口座
USB Host 3路,USB A型口,采用USB 2.0 hub扩展(可兼容USB 1.1)
音频输入输出 采用WM8960音频解码芯片,支持录音和放音,3.5mm耳机座和输入座,在板麦克风输入
以太网 采用DM9000AEP网卡芯片,100/10M自适应
按键 4个独立中断式可编程按键
LED 4个GPIO控制可编程LED(位于核心板)
RTC 在板RTC时钟备份电池
蜂鸣器 1路PWM控制蜂鸣器输出
可调电阻 1路在板ADC可调电阻,用于测试CPU自带AD转换
A/D接口 6路A/D输入通道,支持10/12-bit精度,参考电压: 3.3V
SDIO扩展口 30pin 2.0mm双排针
包含1路SDIO和2个GPIO,,可外扩SD WiFi
包含SPI, I2C, UART各1路
包含8路中断(其中4路和按键复用)
SD卡座 弹出式SD卡座,最高可支持32G
CMOS Camera接口 20pin 2.0mm双排针
LCD接口 3个LCD接口座(适用于不同位置的结构固定),支持一线触摸,背光可调,支持电容触摸屏,支持RGB888模式
LCD固定孔 适用于3.5", 4.3", 5", 7"等尺寸LCD模块
供电 DC-5V/2A
PCB文件 Cadance(Allegro)
原理图格式 OrCAD, pdf, dxf

Tiny6410的开发参考板提供如图所示,光盘中有它的PCB文件(Allegro格式)


【软件资源】


对于很多嵌入式ARM开发者和爱好者,特别是初学者,如何从底层开始了解和学习6410,绝非是一件容易的事!为此,友善之臂的工程师,花了很多时间和心血,基于Tiny6410/Mini6410开发板编写了这份项详尽的裸机教程,以供参考学习之用。

鉴于每个人的认知水平不同,以及我们平时的开发任务比较紧张,我们并不对该教程提供任何方式的直接技术支持。如果你对本教程的内容有任何疑问,可以到论坛(http://www.arm9home.net)反馈,并和其他网友交流讨论。

需要说明的是,我们将对本教程作不定期的维护和补充,请及时留意论坛的更新信息,不再另行通知。本公司(广州友善之臂计算机科技有限公司) 保留本教程的一切解释权。

wince6.0系统

Ubuntu9.0

  • 采用最新Linux内核Linux-2.6.36
  • 采用最终版armv6的Ubuntu-0910
  • 支持一线精准触摸,支持UBIFS烧写
  • 支持SD脱机烧写,或SD卡复制即可运行

完 善 实 用 的 用 户 手 册 和 开 发 指 南
基 本 手 册
01 Tiny6410硬件手册 PDF格式
02 Tiny6410功能测试指南 PDF格式
03 Tiny6410刷机指南 PDF格式
04 Tiny6410 Linux开发指南 PDF格式
05 Tiny6410 Android2.3编译制作指南 PDF格式
06 Tiny6410 WindowsCE开发指南 PDF格式
07 Tiny6410 Ubuntu用户手册 PDF格式
08 Tiny6410-1107核心板原理图 PDF格式(光盘中有Protel99SE格式)
09 Tiny6410SDK-1103底板原理图 PDF格式(光盘中有Protel99SE格式)
10 Tiny6410SDK-1103底板PCB Cadence格式
学 习 开 发 参考指南(以下开发文档可适用于Mini6410/Tiny6410)
专题01 Mini6410上最简单的LED裸机程序图 PDF格式
专题02 串口触摸屏控制器使用说明 PDF格式
专题03 Mini6410上移植SDL游戏的详细步骤 PDF格式
专题04 通过Web远程浏览并控制Mini6410上的摄像头 PDF格式
专题05 使用J-Link在ADS下调试Mini6410裸机程序的详细步骤 PDF格式
实战教程01 Mini6410 Qt4和Qtopia编程开发指南 PDF格式
实战教程02 Mini6410 Android2.3编程开发指南 PDF格式
其他01 将普通视频转换成6410支持的硬解格式的方法 PDF格式
其他02 友善之臂6410支持的3G上网卡型号清单 PDF格式
