【ENC28J60 + XMEGA32D4】用XMEGA32D4控制ENC28J60实现以太网webserver应用

296 主题	1046 帖子	2926 积分

Rank: 7 Rank: 7 Rank: 7

积分: 2926

发表于 2014-1-8 13:34:35 | 显示全部楼层 | 阅读模式

XMEGA32D4控制ENC28J60实现以太网webserver，通过以太网远程检测ADC电压值和控制LED

关键字：

以太网
ENC28J60
webserver
XMEGA32D4

使用的硬件资源：本站的XMEGA32D4最小系统板、ENC28J60模块

硬件连接：ENC28J60的SPI与XMEGA32D4的PC口上的SPI接口相连接，中断脚INT接PD2，复位脚RST接VCC。
PA0接要测量的模拟电压（0~2.0625V）

回复

使用道具举报

296 主题	1046 帖子	2926 积分

Rank: 7 Rank: 7 Rank: 7

积分: 2926

发表于 2014-1-8 13:35:31 | 显示全部楼层

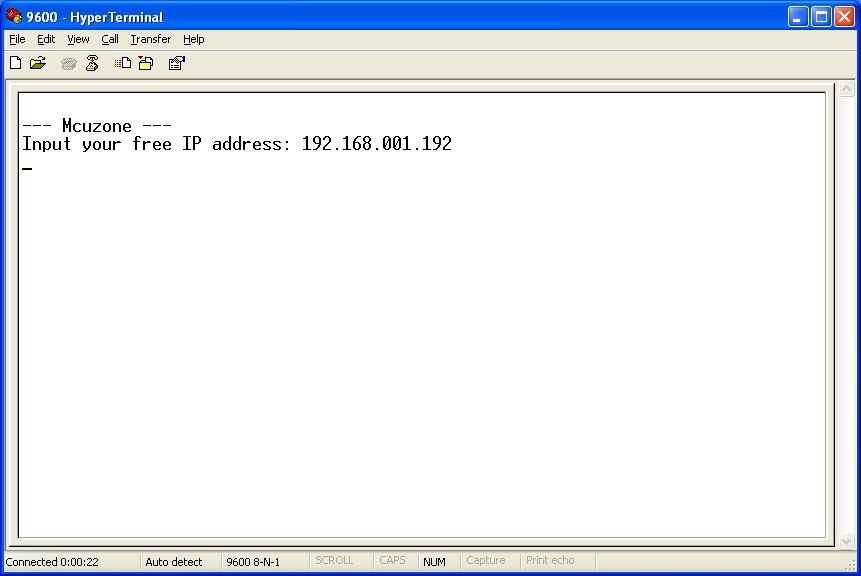

复位后输入可用的局域网地址

复位后输入可用的局域网地址

串口波特率9600，IP地址须严格按照图中格式输入，输入完成后按enter

回复支持反对

使用道具举报

296 主题	1046 帖子	2926 积分

Rank: 7 Rank: 7 Rank: 7

积分: 2926

发表于 2014-1-8 13:38:32 | 显示全部楼层

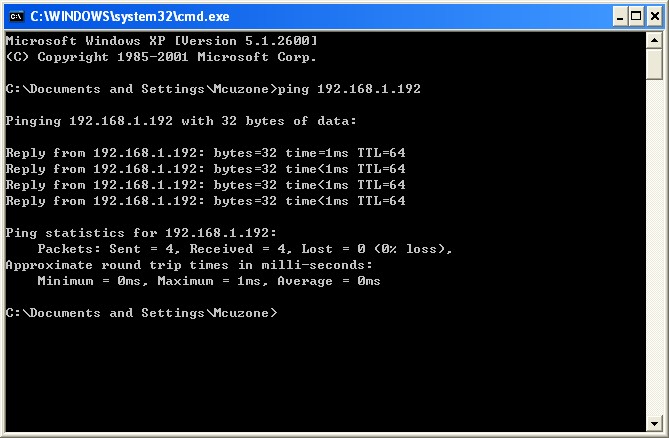

ping测试

ping测试

回复支持反对

使用道具举报

296 主题	1046 帖子	2926 积分

Rank: 7 Rank: 7 Rank: 7

积分: 2926

发表于 2014-1-8 13:39:02 | 显示全部楼层

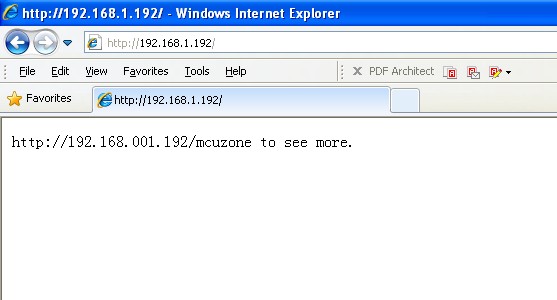

浏览器webserver测试

浏览器webserver测试

回复支持反对

使用道具举报

296 主题	1046 帖子	2926 积分

Rank: 7 Rank: 7 Rank: 7

积分: 2926

发表于 2014-1-8 13:39:28 | 显示全部楼层

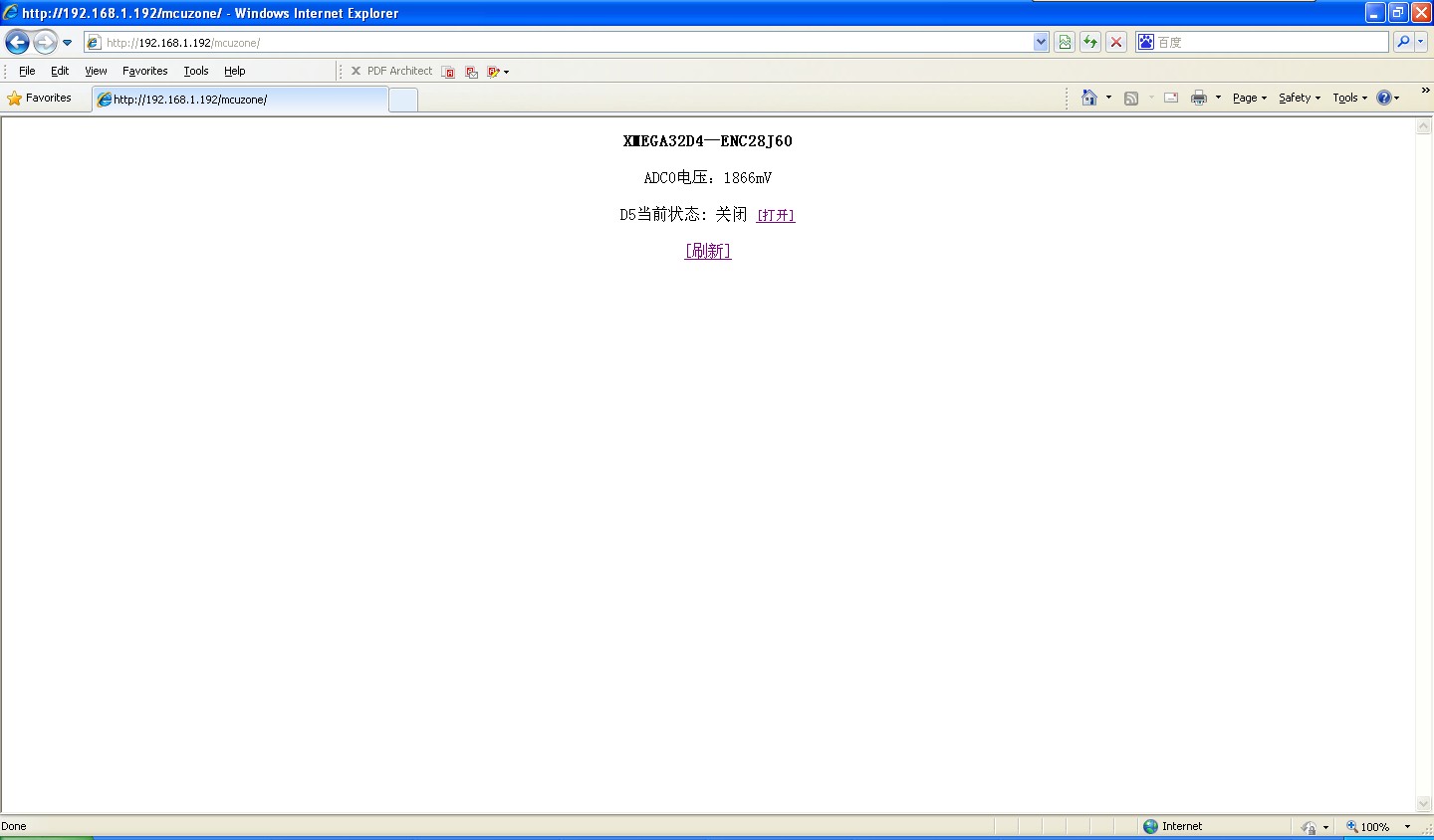

实现的webserver网页

实现的webserver网页

回复支持反对

使用道具举报

296 主题	1046 帖子	2926 积分

Rank: 7 Rank: 7 Rank: 7

积分: 2926

发表于 2014-1-8 13:40:32 | 显示全部楼层

XMEGA32D4_ENC28J60_DEMO.rar (9 KB, 下载次数: 10)

回复支持反对

使用道具举报

296 主题	1046 帖子	2926 积分

Rank: 7 Rank: 7 Rank: 7

积分: 2926

发表于 2014-1-8 13:40:55 | 显示全部楼层

ENC28J60模块
http://www.mcuzone.com/shop/?product-211.html

XMEGA32D4最小系统板
http://www.mcuzone.com/shop/?product-116.html

回复支持反对

使用道具举报

296 主题	1046 帖子	2926 积分

Rank: 7 Rank: 7 Rank: 7

积分: 2926

发表于 2014-1-8 14:49:38 | 显示全部楼层

ENC28J60模块与XMEGA32D4最小系统板管脚连接
1脚悬空
2脚（MISO）接PC6
3脚（INT）接PD2
4脚（MOSI）接PC5
5脚（CLKOUT）悬空
6脚（SCK）接PC7
7脚（VCC）接VCC
8脚（CS）接PC4
9脚（GND）接GND
10脚（RST）接VCC

回复支持反对
