华为ME909s-821a开启LED状态指示灯

Mcuzone_Robin

关键词： 华为  HUAWEI  ME909s-821a  状态指示灯  LED灯  STATUS  AT命令  at^ledctrl  at^setmode
描述： 华为ME909s-821a的LED状态指示灯默认处于关闭状态，但是很多时候可以直接借助观察LED的状态来判断其工作模式，在排查故障时十分有用。下面我们以Win10为例演示启用LED状态指示灯的步骤。

Mcuzone_Robin

ME909s-821a模块默认为网卡设备，我们需要通过MBIM工具来开启串口端口

Mcuzone_Robin

先点open按钮，然后输入：
at^setmode=1
来打开端口。
端口打开后如下图：

我们要使用的是PC UI端口，用串口工具打开即可操作。注意，部分串口可能会时不时断开，此时只要重新连接即可，我们要操作的命令不多，所以还能忍受。

Mcuzone_Robin

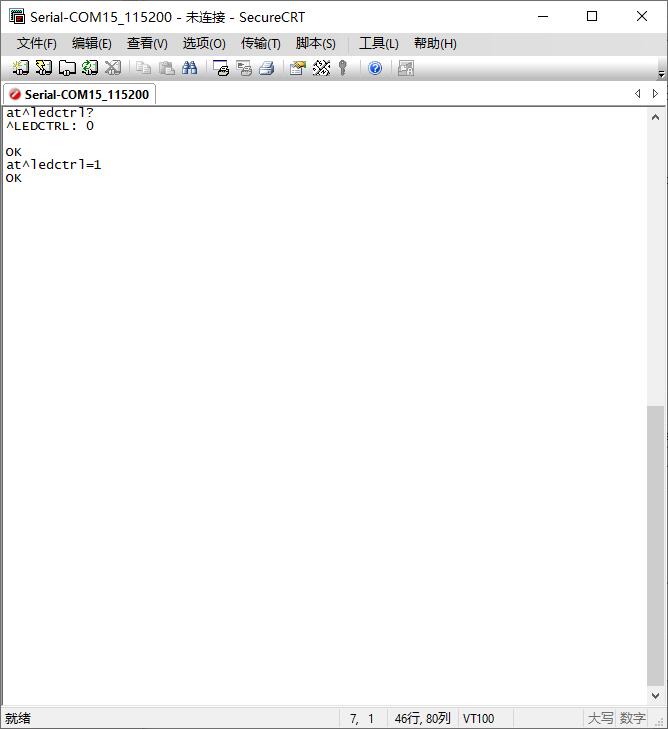

通过
at^ledctrl?
命令查询LED指示灯的当前配置。
返回0代表关闭LED指示，返回1代表华为默认的LED指示方式，返回2代表是用户自定义模式
我们通过
at^ledctrl=1
修改成华为默认的LED指示方式

改好后记得通过MBIM工具输入：
at^setmode=0
关闭串口端口，以免在其它系统下使用时出现异常
