5G模组(高通X55平台)在NanoPC-T4(RK3399)平台搭配Bionic系统(Ubuntu 18.04)的应用演示

[复制链接]

320

主题

1237

帖子

4579

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
4579
发表于 2020-8-20 22:19:47 | 显示全部楼层 | 阅读模式
关键词:Fibocom  广和通  5G  高通  X55  友善电子  FriendlyElec  NanoPC-T4  RK3399
概述:友善电子的NanoPC-T4基于瑞芯微的RK3399,是一款高性能的计算平台。Fibocom广和通的FM150是一款基于高通X55的5G全网通模组,我们设计了一款基于FM150的四天线USB3.0接口的5G模组。下面我们来看一下RK3399硬件平台配合FriendlyElec的friendlydesktop-bionic系统(基于Ubuntu Desktop 18.04构建)的配置过程。
回复

使用道具 举报

320

主题

1237

帖子

4579

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
4579
发表于 2020-8-20 22:26:07 | 显示全部楼层
1,烧写系统,我们烧写的是rk3399-eflasher-friendlydesktop-bionic-4.4-arm64-20200817.img,然后连接5G模块,等待35秒后USB枚举成功,输入lsusb确认设备已经识别:



回复 支持 反对

使用道具 举报

320

主题

1237

帖子

4579

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
4579
发表于 2020-8-20 22:29:25 | 显示全部楼层
2,先将5G模组的模式设置为18,进入到dev目录下查看ttyUSB设备,确保ttyUSB已经被识别。如果没有识别,则需要核对USB模式,设置命令:
AT+GTUSBMODE=18



回复 支持 反对

使用道具 举报

320

主题

1237

帖子

4579

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
4579
发表于 2020-8-20 22:32:59 | 显示全部楼层

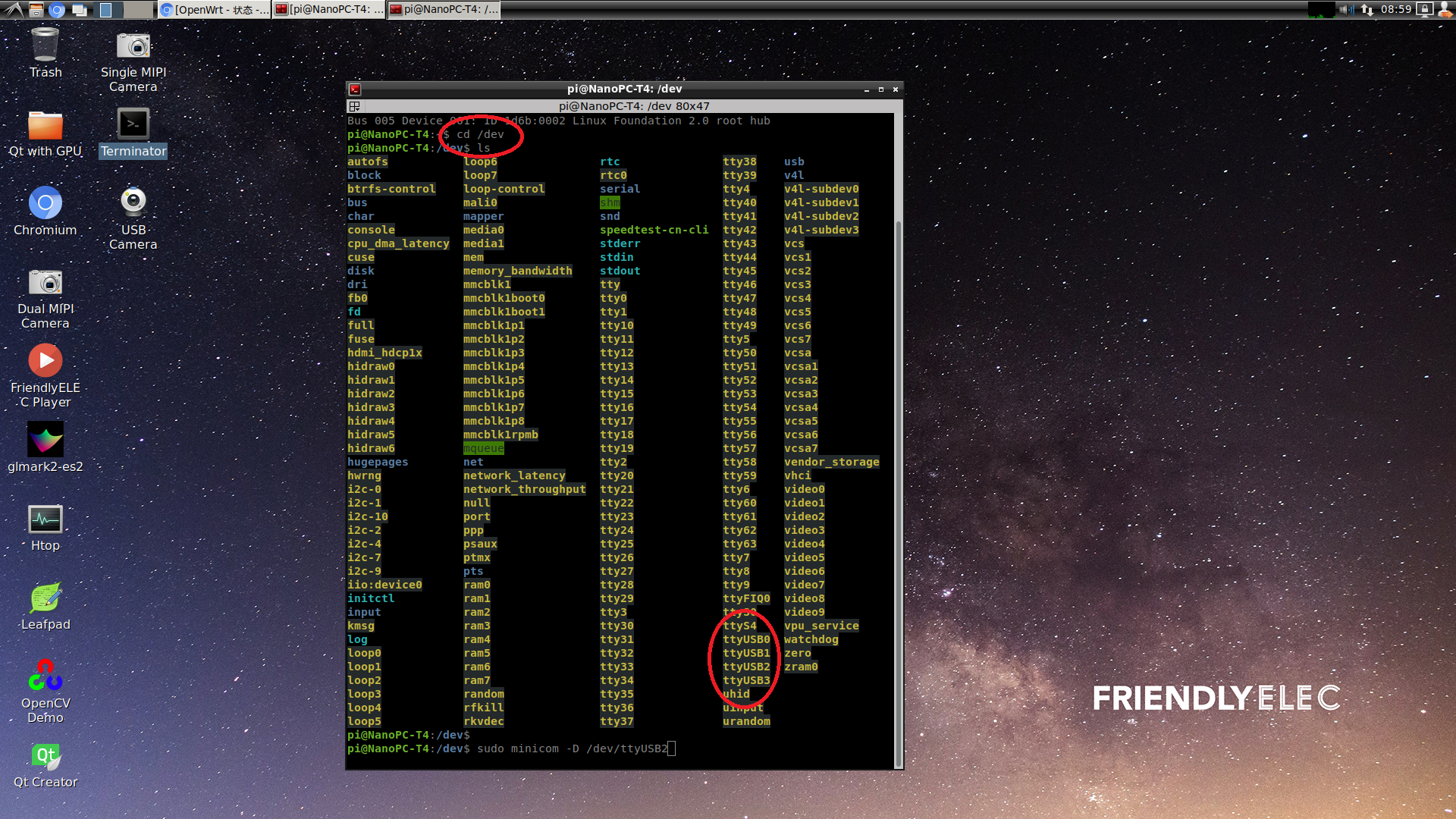

3,确认已经出现ttyUSB设备,并通过minicom打开ttyUSB2进行设置
设置前先检查信号和模式,如果不在4G模式,通过AT+CFUN进行重试
查看信号强度:
AT+CSQ
查看网络模式:
AT+COPS?
如果返回值是7说明在4G,如果返回值是13,说明在5G
如果不在5F,可以通过以下命令重试
AT+CFUN=0
AT+CFUN=1

确认设备已经连接到5G后通过以下命令拨号:
AT+GTRNDIS=1,1

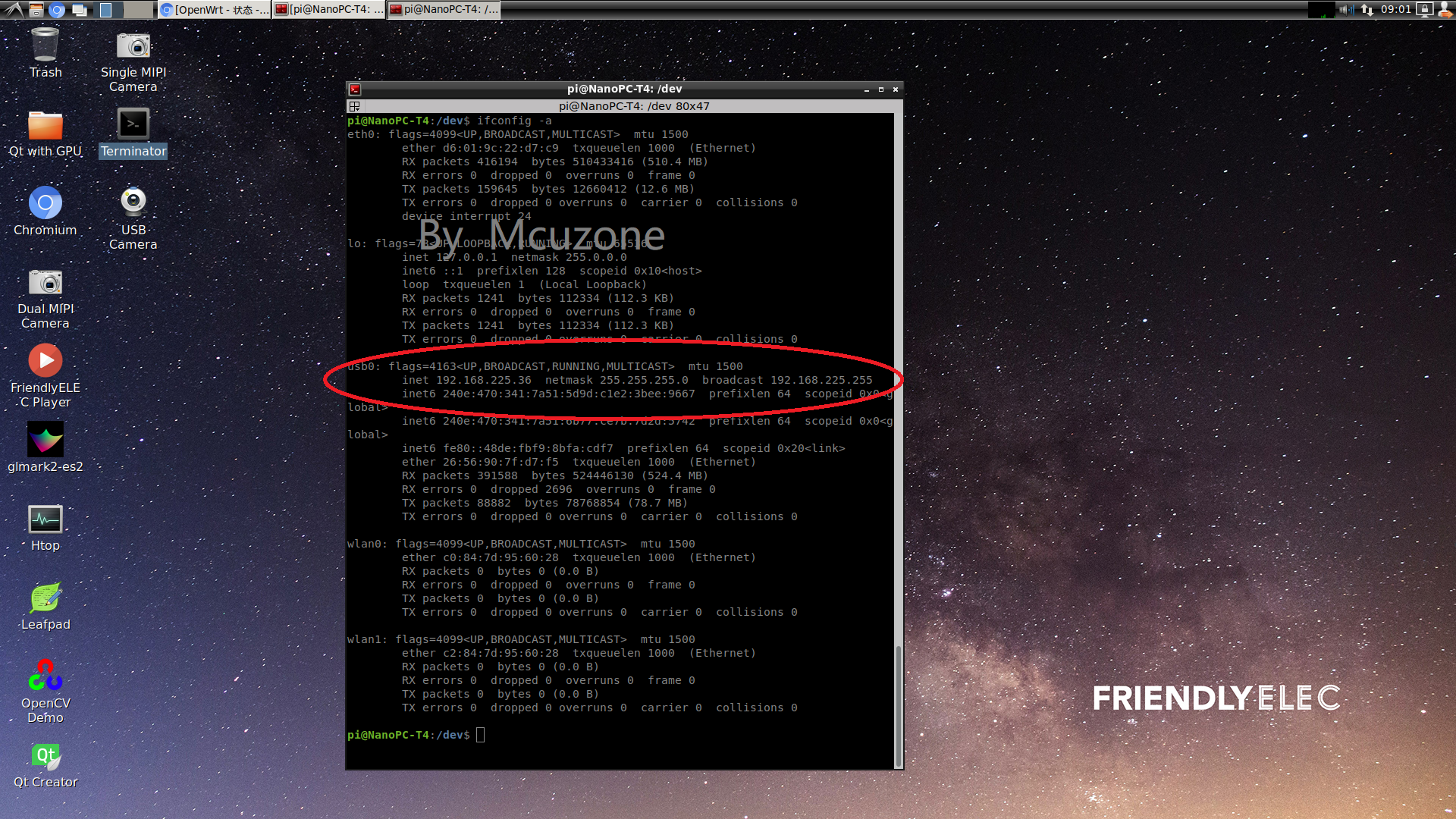

然后退回到命令行窗口用config -a检查usb0网卡是否已经获取IP地址,如果没有获取IP地址可以尝试:
ifconfig usb0 up
如果还不行,可以在minicom下执行:
AT+GTRNDIS=0,1
再执行:
AT+GTRNDIS=1,1





回复 支持 反对

使用道具 举报

320

主题

1237

帖子

4579

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
4579
发表于 2020-8-20 22:36:35 | 显示全部楼层

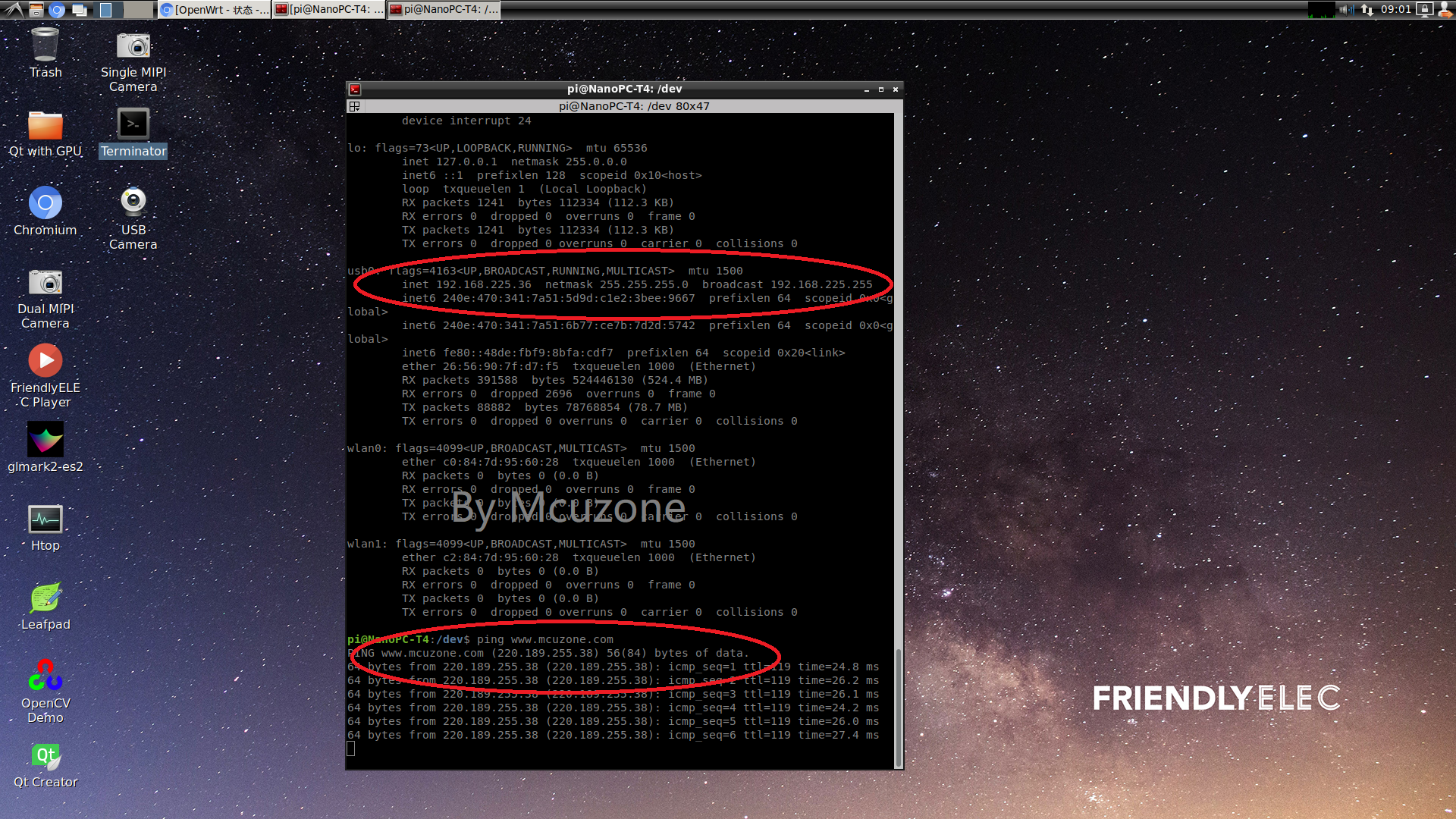

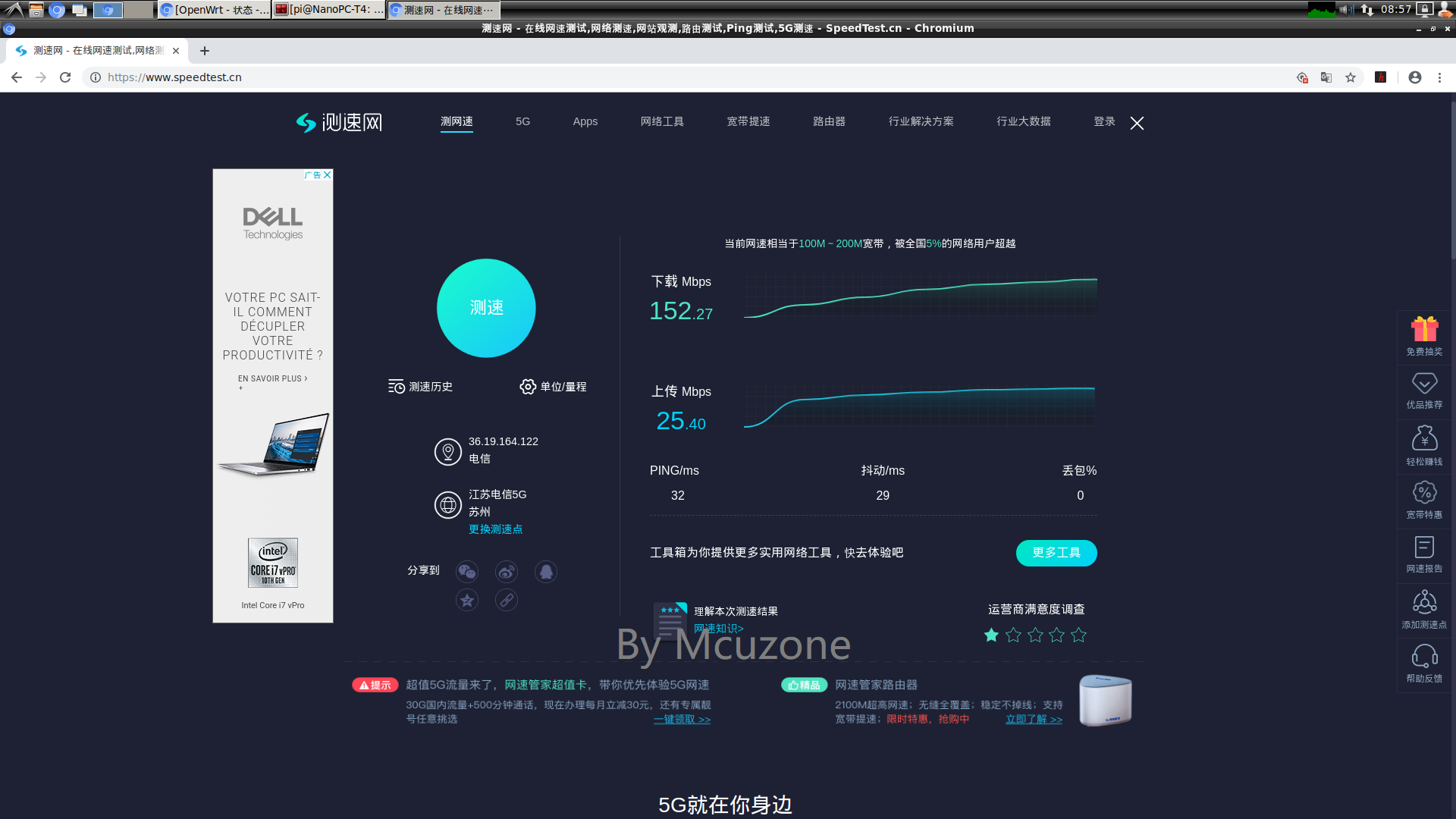

4,获取到IP地址后进行ping包和测速:



回复 支持 反对

使用道具 举报

320

主题

1237

帖子

4579

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
4579
发表于 2020-8-20 22:40:24 | 显示全部楼层
总结:
1,采用ECM模式,方便简单;
2,5G速度和覆盖情况紧密相关,测试工位信号一般,如果离基站距离近一些速度还有不少的提升空间;
3,5G速度基本已经超过百兆宽带;
回复 支持 反对

使用道具 举报

320

主题

1237

帖子

4579

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
4579
发表于 2020-8-20 22:55:46 | 显示全部楼层

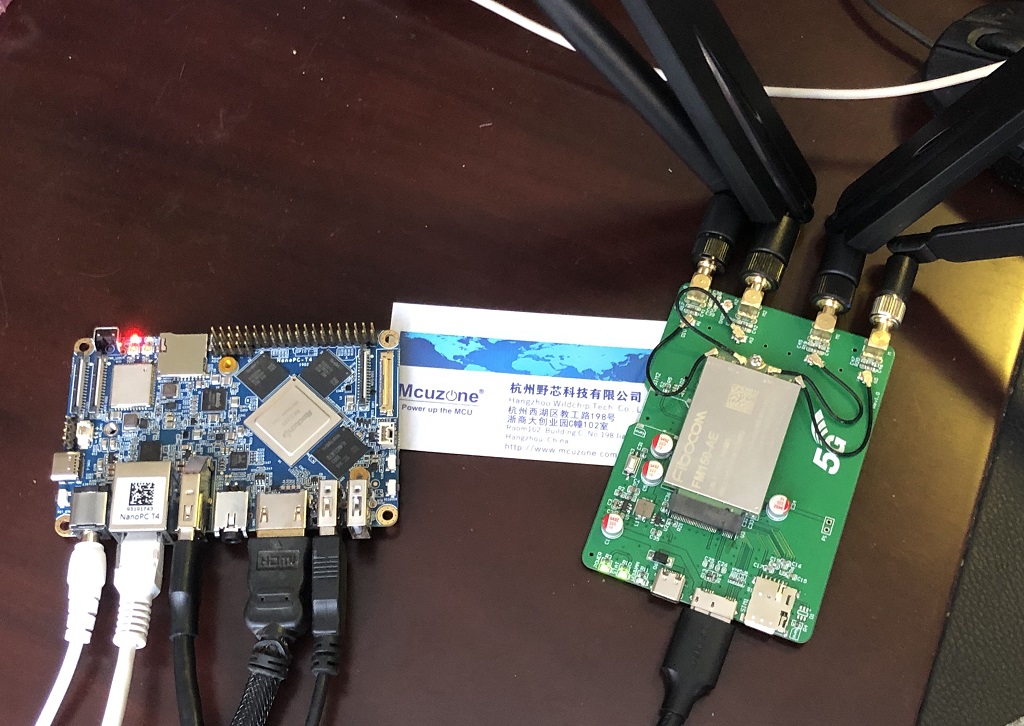

NanoPC-T4和5G模组的硬件连接图
