此板支持从nand flash启动,data flash为选配件
此为100个--k级的单价，少于这个数量的，请咨询我们价格；若未沟通，拍下购买者概不发货，请谅解。

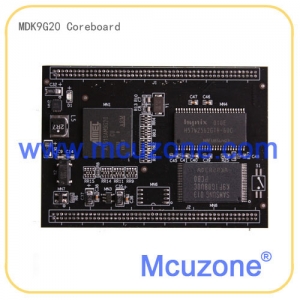

| 核心板硬件资源 | ||
| 处理器 | AT91SAM9G20 | 主频400MHz，前端总线133MHz，32KB D-cache，32KB I-Cache，64KB ROM，16KBx2 SRAM，工业级，无铅，217BGA |
| 存储器 | SDRAM | 64MB SDRAM |
| NAND FLASH | 128MB NAND FLASH（可升级至256M/512M/1GB） | |
| AT45系列 | 预留位置，用户可自行选配 | |
| 接口 | 1.27mm间距，2×50×2插针引出 | 200pin接插件，全部GPIO引出 |
| 尺寸 | 50×70mm，1.8mm厚度 | 六层板，上市大厂精工制作 |
【PCB规格】
50×70mm，6层板设计，大厂出品
【软件资源】
一，裸机程序（Keil和IAR以及GNU三个平台）
| 裸机程序（基于atmel提供裸机包修改而来） | |
| ATMEL software package | KEIL/IAR下已验证修改ok的如下： |
| getting-started-project-at91sam9g20-ek | 源码，按键和LED例程 |
| basic-adc-project-at91sam9g20-ek | 源码，ADC例程 |
| basic-emac-project-at91sam9g20-ek | 源码，以太网MAC例程 |
| basic-emac-uip-helloworld-project-at91sam9g20-ek | 源码，以太网uip helloworld例程 |
| basic-emac-uip-telnetd-project-at91sam9g20-ek | 源码，以太网uip telnetd例程 |
| basic-emac-uip-webserver-project-at91sam9g20-ek | 源码，以太网uip webserver例程 |
| basic-fatfs-project-at91sam9g20-ek | 源码，基于fatfs文件系统例程 |
| basic-fatfs-sdcard-project-at91sam9g20-ek | 源码，SD卡fatfs文件系统例程 |
| basic-nandflash-project-at91sam9g20-ek | 源码，nandflash驱动例程 |
| basic-rtt-project-at91sam9g20-ek | 源码，RTT实时时钟例程 |
| basic-sdcard-project-at91sam9g20-ek | 源码，SD卡测试例程 |
| basic-sdmmc-project-at91sam9g20-ek | 源码，SD卡例程 |
| usb-device-audio-looprec-project-at91sam9g20-ek | 源码，USB音频回放例程 |
| usb-device-cdc-serial-project-at91sam9g20-ek | 源码，USB虚拟串口例程 |
| usb-device-composite-cdchid-project-at91sam9g20-ek | 源码，复合USB设备 USB转串口和HID键盘例程 |
| usb-device-composite-cdcmsd-project-at91sam9g20-ek | 源码，复合USB设备 USB转串口和U盘例程 |
| usb-device-composite-hidmsd-project-at91sam9g20-ek | 源码，复合USB设备 HID键盘和U盘例程 |
| usb-device-core-project-at91sam9g20-ek | 源码，USB设备枚举例程 |
| usb-device-hid-keyboard-project-at91sam9g20-ek | 源码，USB HID人机接口设备键盘例程 |
| usb-device-hid-mouse-project-at91sam9g20-ek | 源码，USB HID人机接口设备鼠标例程 |
| usb-device-hid-transfer-project-at91sam9g20-ek | 源码，USB自定义HID设备例程 |
| usb-device-massstorage-project-at91sam9g20-ek | 源码，U盘例程 |
我司调试所用KEIL版本为4.72，IAR版本为650； 裸机例程演示汇总帖：http://www.mcuzone.com/bbs/read.php?tid=11228
二，linux
● 提供U-Boot源码；
● 提供Linux 2.6.xx；
● 提供以下驱动源码：
◆ 10/100M以太网驱动
◆ 2路USB HOST驱动，支持U盘，USB mass storage，USB HID，USB2UART
◆ USB Device驱动（USB gadget, 选配）
◆ LCD驱动（SPI接口，130×130 TFT LCD，选配）
◆ 通用串口驱动
◆ 按键驱动
◆ Nand Flash对应的MTD驱动
◆ jffs2文件系统支持
◆ FAT文件系统支持
◆ SPI驱动
◆ TWI(I2C)驱动
◆ 片上RTC驱动
◆ SD/MMC卡驱动
◆ 无线网卡驱动（选配）
◆ 摄像头驱动（选配）
三，wince
● 提供wince6源码BSP；
● 提供以下驱动：
◆ 10/100M以太网驱动
◆ 2路USB HOST驱动
◆ USB Device驱动（ActiveSync）
◆ 通用串口驱动
◆ 按键驱动
◆ Nand Flash驱动
◆ TWI(I2C)驱动
◆ 键盘驱动
◆ SPI驱动
◆ SD/MMC卡驱动
◆ 无线网卡驱动（选配）
四，文档
● 提供EK相关器件数据手册；
● 提供核心板原理图（pdf格式）；
【发货清单】
- 核心板一块
- 光盘一张（同一客户仅发一张）
