技术支持时间为半年，技术支持限裸机和Linux及Wince三选一。
如果使用linux的，需要有一定的linux基础知识，此板不适合没有linux基础或没有linux开发经验的用户，我们不做入门级指导和相关二次开发的技术支持，谢谢配合！
【产品简介】

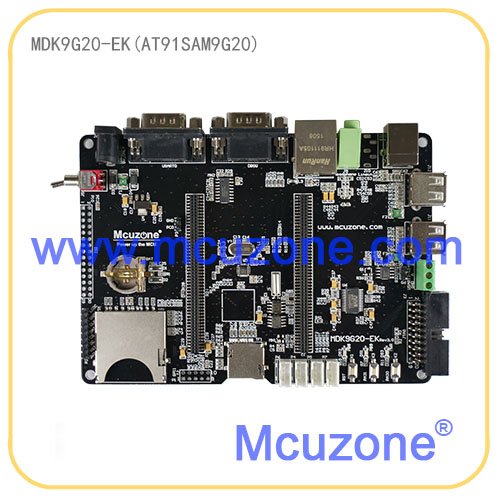

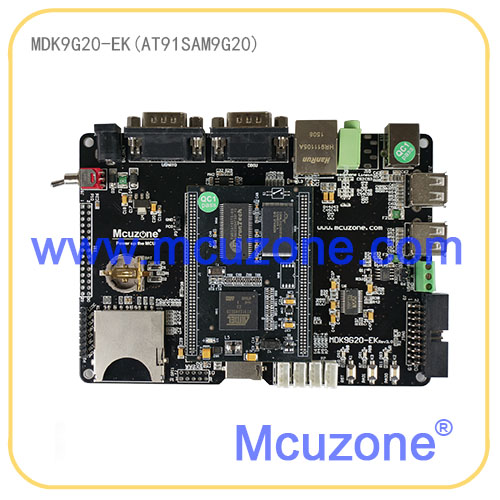

AT91SAM9G20是ATMEL推出的针对多串口网络应用的400MHz ARM9。MDK9G20开发板采用ATMEL的400MHz ARM9 AT91SAM9G20，板载以太网，USB从机（Device），USB主机（HOST），一个DBGU串口，两个RS232串口，一个RS485接口，四个TTL电平串口（其中两个与按键以及LED复用），RTC实时时钟，音频，一路SD卡，一路TF卡，I2C接口EEPROM存储器，JTAG接口，并预留SPI扩展接口可用于扩展TFT液晶屏，第二路以太网等。
【硬件资源】

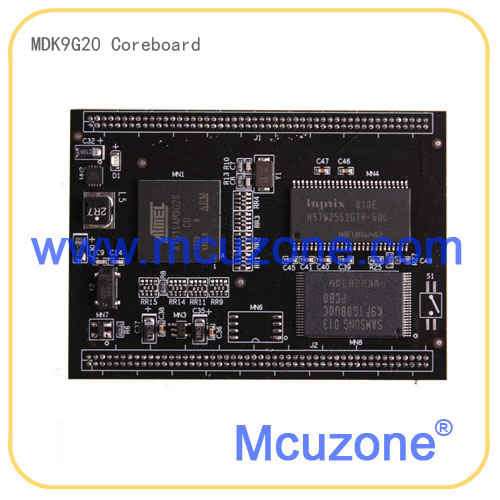

| 核心板硬件资源 | ||
| 处理器 | AT91SAM9G20,主频400MHz，工业级，无铅，217BGA | 前端总线133MHz，32KB D-cache，32KB I-Cache，64KB ROM，16KBx2 SRAM |
| 存储器 | SDRAM | 64MB SDRAM |
| NAND FLASH | 128MB NAND FLASH（可升级至256M/512M/1GB） | |
| DATA FLASH (AT45系列) | 预留位置，用户可自行选配 | |
| 接口 | 1.27mm间距，2×50×2插针引出 | 200pin接插件，全部GPIO引出 |
| 尺寸 | 50×70mm，1.8mm厚度 | 六层板，上市大厂精工制作 |

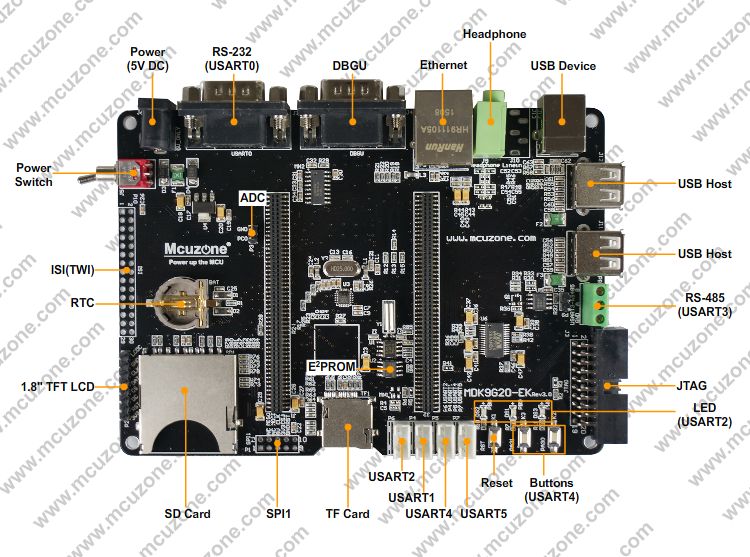

| 开发板硬件资源 | ||
| 调试接口 | JTAG接口 | 20pin标准JTAG接口 |
| 外设接口 | USB Device接口 | 1路，2.0 FullSpeed |
| USB Host接口 | 2路，2.0 FullSpeed | |
| TF卡接口 | 1路 | |
| SD卡接口 | 1路 | |
| 10/100M自适应以太网 | 1路，CPU无以太网控制器，由总线扩展而来 | |
| SPI液晶屏接口 | 1路，可选配1.8寸 TFT LCD 128*160像素 | |
| RS232调试串口 | 1路 | |
| 普通RS232串口 | 1路 | |
| TTL串口 | 4路，2.0间距4pin插针（其中两路与LED和按键复用） | |
| 音频lineout | 1路 | |
| 音频linein | 1路，预留位置，未验证，（默认不焊接） | |
| 外部RTC实时时钟 | PCF8563，（默认不配电池） | |
| SPI接口 | 1路，2X5 2.54间距插针(默认不焊接） | |
| EEPROM | 1路(24C02) | |
| RS485 | 1路 | |
| ISI接口 | 1路，包含TWI（I2C）接口，（默认不焊接） | |
| ADC | 1路 | |
| 人机接口 | 复位按键 | 1路 |
| 用户按键 | 2路，与USART4复用 | |
| 用户LED | 2盏，与USART2复用 | |
| 电源 | 电源指示灯 | 1盏 |
| 电源开关 | 1个 | |
| 电源输入 | 1路,5V DC输入 | |
| 尺寸 | 144×103mm | 2层板 |
【软件资源】
一，裸机程序
| 裸机程序（基于atmel提供裸机包修改而来） | |
| ATMEL software package | KEIL/IAR下已验证修改ok的如下： |
| getting-started-project-at91sam9g20-ek | 源码，按键和LED例程 |
| basic-adc-project-at91sam9g20-ek | 源码，ADC例程 |
| basic-emac-project-at91sam9g20-ek | 源码，以太网MAC例程 |
| basic-emac-uip-helloworld-project-at91sam9g20-ek | 源码，以太网uip helloworld例程 |
| basic-emac-uip-telnetd-project-at91sam9g20-ek | 源码，以太网uip telnetd例程 |
| basic-emac-uip-webserver-project-at91sam9g20-ek | 源码，以太网uip webserver例程 |
| basic-fatfs-project-at91sam9g20-ek | 源码，基于fatfs文件系统例程 |
| basic-fatfs-sdcard-project-at91sam9g20-ek | 源码，SD卡fatfs文件系统例程 |
| basic-nandflash-project-at91sam9g20-ek | 源码，nandflash驱动例程 |
| basic-rtt-project-at91sam9g20-ek | 源码，RTT实时时钟例程 |
| basic-sdcard-project-at91sam9g20-ek | 源码，SD卡测试例程 |
| basic-sdmmc-project-at91sam9g20-ek | 源码，SD卡例程 |
| usb-device-audio-looprec-project-at91sam9g20-ek | 源码，USB音频回放例程 |
| usb-device-cdc-serial-project-at91sam9g20-ek | 源码，USB虚拟串口例程 |
| usb-device-composite-cdchid-project-at91sam9g20-ek | 源码，复合USB设备 USB转串口和HID键盘例程 |
| usb-device-composite-cdcmsd-project-at91sam9g20-ek | 源码，复合USB设备 USB转串口和U盘例程 |
| usb-device-composite-hidmsd-project-at91sam9g20-ek | 源码，复合USB设备 HID键盘和U盘例程 |
| usb-device-core-project-at91sam9g20-ek | 源码，USB设备枚举例程 |
| usb-device-hid-keyboard-project-at91sam9g20-ek | 源码，USB HID人机接口设备键盘例程 |
| usb-device-hid-mouse-project-at91sam9g20-ek | 源码，USB HID人机接口设备鼠标例程 |
| usb-device-hid-transfer-project-at91sam9g20-ek | 源码，USB自定义HID设备例程 |
| usb-device-massstorage-project-at91sam9g20-ek | 源码，U盘例程 |
我司调试所用KEIL版本为4.72，IAR版本为650； 裸机例程演示汇总帖：http://www.mcuzone.com/bbs/read.php?tid=11228
| 二、完善的Linux系统 | ||
| (提供虚拟机，2.6.30内核版本) | ||
| Linux开发环境 | arm-none-linux-gnueabi- (gcc 4.5.2) | 默认支持armv5指令集,适配ARM926ej-s，大厂推荐使用 |
| 虚拟机中的默认工具链 | 避免用户花额外时间自行搭建环境 | |
| 虚拟机使用文档 | MAN3098 《使用基于Virtualbox的虚拟机镜像(SAM9G20)》 | |
| 虚拟机版本 ubuntu 12.04 LTS | ||
| Bootstrap | 版本：1.16 | 源码 |
| 提供编译说明 | MAN3098 | |
| 支持从nand flash加载，启动 | mcuzone修改 | |
| 支持从data flash加载，启动 | ||
| 独立工具链编译 arm-none-eabi- (gcc 4.5.1) | 虚拟机中已安装 | |
| u-boot | 版本：2010.09 | mcuzone修改 |
| 提供编译说明 | MAN3098 | |
| 支持NAND flash启动 | 源码 | |
| 支持data flash启动 | 源码，需要选配件支持 | |
| 支持从网络下载启动 | 源码，需要tftp/nfs server | |
| 支持jffs2，ubifs等的烧写 | 源码 | |
| 支持gpio测试，方便快速确认板子连接，便于量产检测 | 源码 | |
| Linux kernel | 版本：Linux-2.6.30 | mcuzone完善 |
| 完整编译说明 | MAN3098 | |
| 支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 | 源码 | |
| 片上看门狗驱动 | 源码 | |
| 片上RTC驱动 | 源码 | |
| LED驱动 | 源码，gpio-leds | |
| NAND控制器驱动 | 源码 | |
| GPIO独立按键驱动 | 源码, gpio-keys | |
| 片上SPI控制器驱动 | 源码 | |
| SPI 用户模式驱动，可用于控制外部SPI液晶屏 | 源码，需要选配件支持 | |
| SPI data flash驱动 | 源码，需要选配件支持 | |
| SPI LCM模块驱动 | 源码，需要选配件支持 | |
| I2C控制器驱动 | 源码 | |
| I2C EEPROM驱动 | 源码 | |
| I2C 用户模式驱动i2c-dev，用于控制外部段式液晶屏等 | 源码，需要选配件支持 | |
| I2C 温度传感器LM75A驱动 | 源码，需要选配件支持 | |
| 外部I2C RTC，PCF8563 | 源码 | |
| USB HOST驱动，可以接U盘，键盘，鼠标等 | 源码 | |
| USB摄像头驱动 | 源码，gspca，需要选配件支持 | |
| USB 以太网卡驱动，方便扩展有线网卡 | 源码，需要选配件支持 | |
| USB WiFi驱动：内核自带 | 源码，通用wifi驱动，支持某些特定成熟模块 | |
| USB device驱动，支持USB 串口，网卡，存储等 | 源码，内核自带(USB gadget) | |
| SD卡驱动，支持2路SD卡 | 源码 | |
| USART串口驱动，支持4路USART | 源码 | |
| USART串口硬件485模式驱动 | 源码 | |
| UART串口驱动，支持2路UART | 源码 | |
| 片上以太网控制器MAC | 源码 | |
| USB转串口驱动：CH341,CP2102,FT232等，方便扩展串口 | 源码，需要选配件支持 | |
| 其它内核所带的标准驱动与标准功能 | ||
| 注意：底板上部分资源有冲突，默认支持6串口配置 | ||
| 文件系统 | 文件系统编译方法 | MAN3098 |
| busybox-1.23.2 | 源码 | |
| 使用busybox创建rootfs | 《使用busybox制作根文件系统》 | |
| ubifs介绍及在ARM Linux上的使用 | MAN3010 | |
| ubifs镜像制作工具 | 虚拟机上已安装，无需用户再编译安装 | |
| ubifs制作命令 | 虚拟机上有参考命令，直接输入即可制作rootfs镜像 | |
| 参考用的rootfs文件夹 | 虚拟机上可以用于nfs启动板子 | |
| 开发环境指南 | 使用网络启动开发板的方法 | MAN3098 |
| 应用程序测试 | MAN3098 | |
| ROOTFS生成ubi镜像的方法 | MAN3098 | |
| 提供参考一键烧写包 | MDK9G20_linux_nand_6uarts_20151006.rar | |
| 其它软件特性 | 支持telent等远程登录方式 | 源码 |
| 支持ftp，tftp，wget等工具实现文件下载与上传 | 源码 | |
| 支持webserver，内置httpd | 源码 | |
| SPI液晶模块测试程序 | 源码，需要选配件支持 | |
| 开机自行运行程序 | 包含在文件系统中 | |
| 开发支持 | Linux开发虚拟机，无需自行搭建开发环境, 用户可专注于自己的应用程序开发 |
基于virtualbox的虚拟机镜像，有详细使用文档MAN3098 |
| 完整的构建NAND版本Linux的参考文档 | MAN3022, MAN3098 | |
| 在线知识库 | http://www.mcuzone.com/bbs | |
| 在线支持，电话支持 | 400电话：4008-51-8051 | |
| QQ用户讨论组 | 技术支持QQ群：72972810 | |
| 三、Windows CE | ||
| Windows CE BSP版本 | Windows CE 6.0 | 源码，R3版本，基于官方版本0.3.1，提供虚拟机 |
| Eboot特性 | 从NAND启动 | 支持 |
| 从Data Flash启动 | 支持，未验证 | |
| 通过以太网加载镜像 | 支持 | |
| 通过NAND加载镜像 | 支持 | |
| 串口调试 | 支持 | |
| BSP驱动特性 | 10M/100M以太网驱动 | 源码 |
| Watchdog驱动 | 源码 | |
| RTT/RTC驱动 | 源码 | |
| 电源管理系统驱动 | 源码 | |
| 音频输出驱动 | 源码 | |
| 串口驱动 | 源码 | |
| USB Host驱动 | 源码，2路 | |
| USB Device驱动 | 源码，支持ActiveSync，可连接远程控制软件显示图形界面 | |
| SPI驱动 | 源码 | |
| TWI(I2C)驱动 | 源码 | |
| SD/MMC驱动 | 源码 | |
| LED驱动 | 源码 | |
| KEY PAD驱动 | 源码 | |
| NAND驱动 | 源码 | |
| 支持的USB外设 | USB WIFI | 支持，Mcuzone移植，非源码，随选配件提供，详情请联系 |
| USB鼠标 | 支持 | |
| USB键盘 | 支持 | |
| U盘 | 支持 | |
| USB Hub | 支持 | |
● 提供FTP软件；
● 提供基于ActiveSync的注册表编辑器；
● 提供远程控制软件；
四，RTOS
● uc/OS II（IAR版本，基于9260平台，Micrium提供）；
● uc/OS II（KEIL MDK版本，Mcuzone移植，需加100元）；
五，文档
● 提供开发板相关器件数据手册；
● 提供核心板和底板的原理图（pdf格式）；
● 提供yaffs2的移植文档
● 提供用户手册
【发货清单】
● 新MDK9G20-EK开发板一块（核心板＋底板）；
●稳压直流电源一个；
● USB方头线一条；
●网线一条；
●串口线一条
●DVD资料光盘一份；
相关商品
| |||||||||
购买咨询（已有5条咨询）
提问
非会员顾客 说： 16-06-01 14:34 技术支持主要是支持那些内容
回答
回复： 16-06-02 00:57 开发板不适合入门级学习，没有入门级指导资料。裸机和linux以及wince三选一（linux或wince的需要有基础的，如果没有基础的直接拒绝做相关技术支持）。针对我们提供的资料做技术支持，确保我们的资料跑的起来，不对客户的应用和二次开发做技术支持，不对代码做解答，不对数据手册做解读。
提问
说： 14-11-14 04:14 uC/OSII 的开发工具如何获得？
回答
回复： 14-11-14 18:48 请联系我们销售咨询：QQ 735148854
提问
说： 12-05-22 16:12 您好，开发板的UART口最高速度可以到多少？是115200还是可以更高？谢谢
回答
回复： 12-05-23 09:58 你好，可以设置115200的，若要更高也可以的，具体最高多少，你可以去看一下9G20芯片的数据手册。
提问
说： 11-06-23 19:27 晶振好像是18.432M？cpu能运行到400M吗？
回答
回复： 11-06-23 22:57 晶振有2个的，其中一个是18.432，能跑到400M的，还可以往上超的哦
