【产品介绍】

ATxmega 是ATMEL 推出的一款全新MCU，与之前的AVR 相比速度更快，ADC 和DAC 性能更佳，功耗更低，而且有多达8 个串口，因此在工控领域有较大用途。 本开发板基于ATxmega128A1，板载RS-232，FT232 USB转UART，RS-485，TTL电平串口，ADC输入，DAC输出(音频)，pcf8563实时时钟JTAG和PDI调试接口，SD卡，LED及矩阵按键。并可扩展热敏打印机、步进电机驱动器、温度传感器、蓝牙、GPS、加速度传感器、颜色传感器、气压传感器等

【硬件资源】

• 一路FT232 USB转串口，可用于ISP
• 一路RS-232串口
• 一路RS-485接口
• 一路TTL电平串口
• 五个用户LED
• 3×4矩阵键盘
• 四路ADC
• 一路SD接口
• 一路SPI接口独立引出，可用于连接SPI接口LCD/LCDM
• 一路耳机插座，用于两路DAC输出
• 一路JTAG调试接口
• 一路PDI调试接口
• 全部引脚引出，可很方便的扩展热敏打印机、步进电机驱动器、温度传感器、蓝牙、GPS、加速度传感器、颜色传感器、气压传感器  (我们板子上的步进电机接口可直接配合我们的电机模块用http://www.mcuzone.com/shop/?product-172.html）

【软件资源】

1，Mcuzone提供以下例子(以下外设驱动包含在同一个工程里面，分4.18和6.1两个版本)：

• RS-232串口例子
• RS-485接口例子
• SD卡例子（未构建文件系统，另提供atmel studio6.1下FAT文件系统独立例子）
• ADC例子
• DAC例子
• LED例子
• 按键例子
• 1.8寸160×128 TFT LCD液晶屏

2，ATMEL STUDIO 6.1平台下的SD卡构架FATFS的例子和片上EEPROM例子

3，串口Bootloader烧写文件，可以通过串口实现程序更新

4，ATMEL提供的软件包(需要客户自行验证)：

• 时钟切换例子
• ADC例子
• DAC例子
• 模拟比较器例子
• 定时器计数器例子
• USART例子
• TWI例子
• SPI例子
• 看门狗定时器例子
• IO例子和外部中断
• RTC实时时钟例子
• EEPROM例子
• 自编程例子
• DES例子
• AES例子
• Bootloader例子

【发货清单】

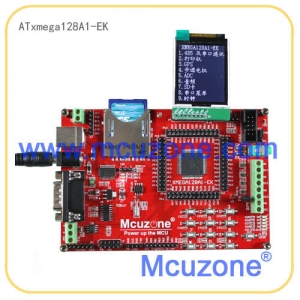

• ATxmega128A1-EK开发板一块（含1.8寸160×128 TFT LCD）
• USB线一条
• 光盘一张
