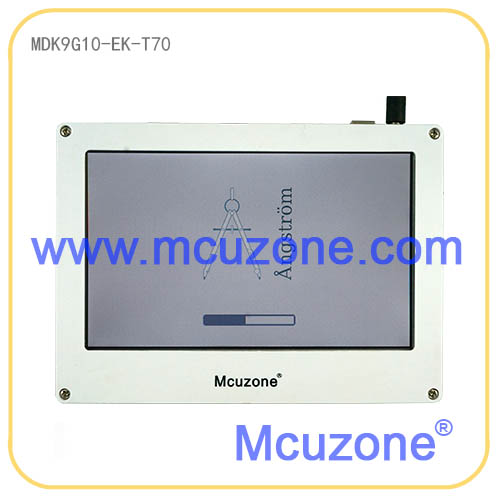

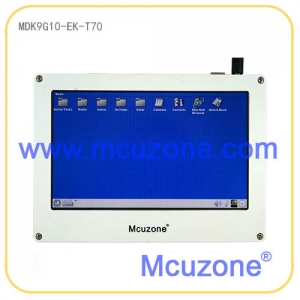

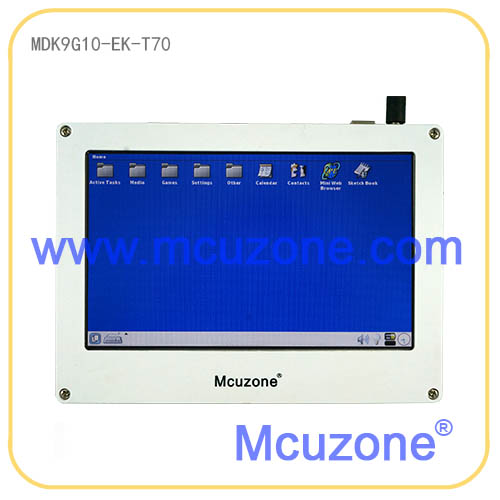

MDK9G10-EK-T70开发板,基于AT91SAM9G10,266MHz CPU,64MB SDRAM,7寸800x480 TFT LCD触摸屏送仿真器


查看大图

MDK9G10-EK-T70开发板,基于AT91SAM9G10,266MHz CPU,64MB SDRAM,7寸800x480 TFT LCD触摸屏送仿真器

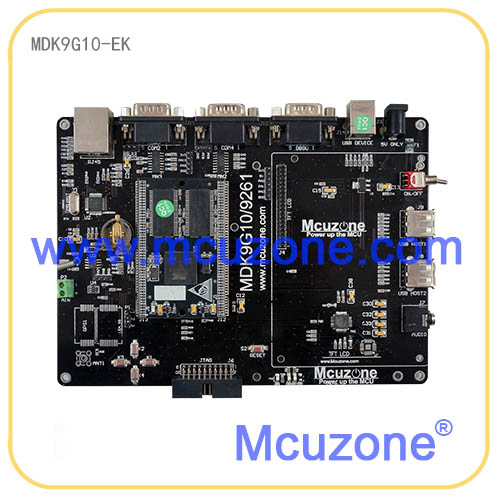

MDK9G10开发板是基于AT91SAM9G10的开发板,板载USB DEVICE, USB HOST, SD卡接口, DBGU调试串口, 一个3线串口, 一个五线串口, 一个7" 800×480 TFT LCD, 一个10M/100M以太网, 4个按键2个LED,音频,外部RTC,GPS(选配),16位ADC。

  • 商品编号:111228MDK9G10EK
  • 商品重量:1000.000 克(g)
  • 货  号:111228MDK9G10EK
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:13
  • 销售价: ¥699.00
购买数量:
  (库存4200)



技术支持时间为半年,技术支持限裸机和Linux及Wince三选一。

如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!


【产品简介】

MDK9G10开发板是基于AT91SAM9G10的开发板,266MHz CPU,64MB SDRAM,128MB NAND FLASH,板载USB DEVICE, USB HOST, SD卡接口, DBGU调试串口, 一个3线串口, 一个五线串口, 一个7" 800×480 TFT LCD, 一个10M/100M以太网, 4个按键2个LED,音频,外部RTC,GPS(选配),16位ADC。


【硬件资源】

1、CPU
● AT91SAM9G10,工业级,无铅,217BGA,CPU频率266MHz,内存频率133MHz
2、存储器
● 64MB SDRAM
● 4MB DataFash,AT45DB321,存储系统启动代码(选配)
● 128MB NandFlash,可升级为256MB 或者1GB
3、通信接口
● 1个调试串口,1个三线串口
● JTAG调试接口 ,标准20芯接口
● 一个10/100Mbps网络,带网络变压器和状态指示灯
● 高质量音频输出(AT73C213)
● 一个SD卡接口(SPI模式)
● 一个五线串口
● 两组USB 2.0 F-S Host端口,全兼容OHCI USB 2.0 F-S规格
● 一组USB 2.0 F-S Device端口,完全兼容OHCI USB 2.0 F-S规格
4、人机接口
● LCD插槽上引出了SAM9261的全部LCD信号线,支持TFT-LCD和STN-LCD
● 四线触摸屏接口(ADS7843,位于LCD驱动背板)
● 四个键盘和四个状态指示灯
5、其它
● PCF8563实时时钟
● I2C高精度ADC芯片,ADS1110
● UBLOX LEA-5S GPS(未焊接)
● 5V 2A DC电源输入

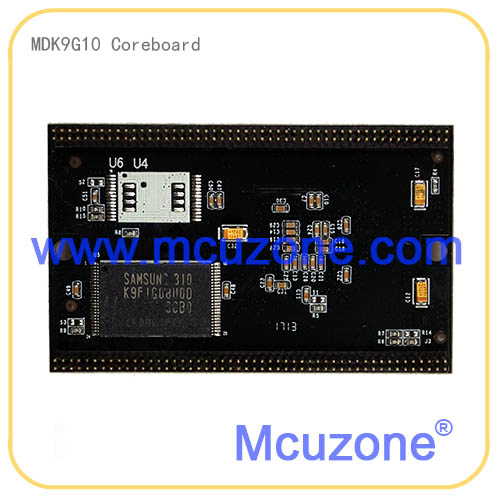

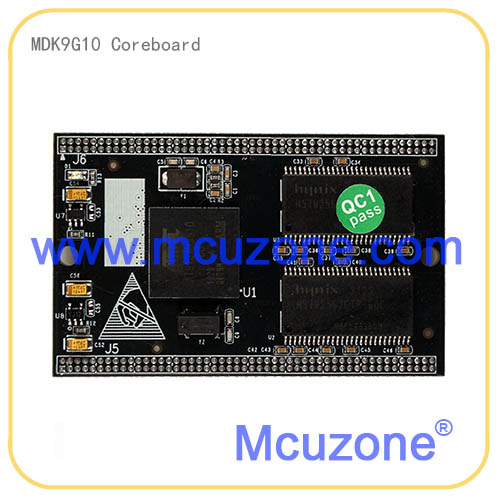

MDK9G10开发板核心板引脚定义:




【PCB规格】

底板:180×130mm
核心板:41×66mm


【软件资源】

裸机程序
裸机例程包 ATMEL software package 源码,Keil MDK,IAR EWARM,GCC工程
使用Keil MDK编译调试的说明文档 MAN3027
AT91Bootstrap 源码,第一级bootloader,由片内ROM boot加载
Basic-Dataflash-project 源码,Dataflash的擦除和读写演示
Basic-fatfs-project 源码,开源文件系统FatFs
Basic-fatfs-sdcard-project 源码,基于SD的开源文件系统FatFS读写演示
Basic-fs-project 源码,开源文件系统
Basic-lcd-project 源码,LCD显示演示
Basic-NandFlash-project 源码,NANDFLASH擦除和写入演示
Basic-RTT-project 源码,RTT外设使用演示
Basic-SD-SPI-project 源码,SPI方式对SD卡进行读写操作
Basic-SDcard-project 源码,SD接口对SD卡进行读写操作
Basic-SDMMC-project 源码,SD/MMC卡的初始化、读写操作演示
Basic-SerialFlash-project 源码,串行Flash擦除和读写演示
Basic-Touchscreen-project 源码,触摸屏操作演示
Basic-TWI-EEPROM-project 源码,读写外部EEPROM
Basic-TWI-Slave-project 源码,模拟成TWI从设备
Getting-startd-project 源码,基本操作演示
LCD-slideshow-project 源码,动画形式轮环显示BMP图片
USB-Device-composite-hidmsd-project 源码,HID键盘和U盘演示
USB-Device-core-project 源码,USB内核枚举演示
USB-Device-HID-keyboard-project 源码,HID键盘演示
USB-Device-HID-Mouse-project 源码,HID鼠标演示
USB-Device-HID-Transfer-project 源码,HID传输演示
USB-Device-Massstorage-project 源码,U盘演示

已经验证通过的裸机例子汇总
http://www.mcuzone.com/bbs/read.php?tid=10990

完善的Linux系统
(提供虚拟机,2.6.30内核版本)
Linux开发环境 arm-none-linux-gnueabi- (gcc 4.8.3) 默认支持armv5指令集,适配ARM926ej-s,大厂推荐使用
虚拟机中的默认工具链 避免用户花额外时间自行搭建环境
虚拟机使用文档 《使用基于Virtualbox的虚拟机镜像(SAM9G10)》
虚拟机版本 ubuntu 12.04 LTS
Bootstrap 版本:1.16 源码
提供编译说明
支持从nand flash加载,启动 mcuzone修改
支持从data flash加载,启动
独立工具链编译 arm-none-eabi- (gcc 4.5.1) 虚拟机中已安装
u-boot 版本:201009 mcuzone修改
提供编译说明
支持NAND flash启动 源码
支持data flash启动 源码,需要选配件支持
支持从网络下载启动 源码,需要nfs server
支持jffs2,ubifs等的烧写 源码
支持gpio测试,方便快速确认板子连接,便于量产检测 源码
开机画面 源码
Linux kernel 版本:Linux-2.6.30 mcuzone完善
提供编译说明
开机画面,boot logo 源码
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 源码
片上看门狗驱动 源码
片上RTC驱动 源码
LED驱动 源码,gpio-leds
NAND控制器驱动 源码
GPIO独立按键驱动 源码, gpio-keys
片上SPI控制器驱动 源码
SPI 用户模式驱动,用于控制外部SPI液晶屏 源码,需要选配件支持
SPI data flash驱动 源码,需要选配件支持
I2C控制器驱动 源码
I2C EEPROM驱动 源码,需要选配件支持
I2C 用户模式驱动i2c-dev,用于控制外部段式液晶屏等 源码,需要选配件支持
I2C 温度传感器LM75A驱动 源码,需要选配件支持
外部I2C RTC,PCF8563,DS1337等 源码,需要选配件支持
LCD驱动 源码
LCD背光驱动 源码
USB HOST驱动,可以接U盘,键盘,鼠标等 源码
USB摄像头驱动 源码,gspca,需要选配件支持
USB 以太网卡驱动,方便扩展有线网卡 源码,需要选配件支持
USB WiFi驱动:内核自带 源码,通用wifi驱动,支持某些特定成熟模块
USB device驱动,支持USB 串口,网卡,存储等 源码,内核自带(USB gadget)
SD卡驱动 源码,
多串口驱动 源码,
音频驱动 源码,需要特定硬件
片上以太网控制器MAC 源码,增票用户提供LAN8720全工业级参考设计
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 源码,需要选配件支持
注意1:触摸屏和SD卡有冲突,不能同时使用;
注意2:9G10虽然有三个串口但是其中一个串口和NAND控制信号有冲突,剩下的串口也和部分外设有复用,请仔细配置
busybox busybox-1.23.2 源码
使用busybox创建rootfs 《使用busybox制作根文件系统》
ubifs介绍及在ARM Linux上的使用
ubifs镜像制作工具 虚拟机上已安装,无需用户再编译安装
ubifs制作命令 虚拟机上有参考命令,直接输入即可制作rootfs镜像
参考用的rootfs文件夹 虚拟机上可以用于nfs启动板子
图形测试程序: QT,版本:4.8.6 源码
QT依赖库 源码
QT依赖库编译方法 MAN3097,章节4.2
QT编译方法 MAN3097,章节4.3
QT例程建立及编译方法 MAN3097,章节4.5
开发环境指南 使用网络启动开发板的方法 MAN3097,章节5.2
启动QT程序的方法 MAN3097,章节5.3
ROOTFS生成ubi镜像的方法 MAN3097,章节5.4
提供参考一键烧写包 MDK9G10_nand_qt486_lcd43_20150617.rar
其它软件特性 支持telent,ssh等远程登录方式 源码
支持ftp,tftp,wget等工具实现文件下载与上传 源码
支持webserver,内置httpd 源码
支持在bootstrap里实现NAND recovery,恢复SAM-BA连接 mcuzone修改,增票用户免费定制
支持tslib对触摸屏进行校准 源码
支持uboot及linux中的开机画面定制 mcuzone修改,增票用户免费定制
开机自行运行程序 包含在文件系统中
开发支持 Linux开发虚拟机,无需自行搭建开发环境, 基于virtualbox的虚拟机镜像,有详细使用文档
用户可专注于自己的应用程序开发
完整的构建NAND版本Linux的参考文档
在线知识库 http://www.mcuzone.com/bbs
在线支持,电话支持 400电话:4008-51-8051
QQ用户讨论组 技术支持QQ群:72972810
丰富的选配件 ADS1110 16位ADC模块 搭配任意开发板,实现模拟信号采集
小度wifi 搭配任意开发板,实现USB扩展WiFi
RT3070 WiFi模块 搭配任意开发板,实现USB扩展WiFi
GTM900 GPRS模块 搭配任意开发板,实现GPRS移动数据连接
GPS模块 搭配任意开发板,实现GPS定位
蓝牙串口模块 搭配任意开发板,实现蓝牙虚拟机串口的无线连接
jlink仿真器 用于烧写、调试等用途

Windows CE
Windows CE BSP版本 Windows CE 6.0 源码,R3版本,基于官方版本1.0.2,提供虚拟机
Eboot特性 从NAND启动 支持,Mcuzone移植,提供烧写文件
从Data Flash启动 支持
通过以太网加载镜像 支持
通过NAND加载镜像 支持
串口调试 支持
启动画面 支持
BSP驱动特性 以太网驱动 源码
Watchdog驱动 源码
RTT/RTC驱动 源码
电源管理系统驱动 源码
LCD显示驱动 源码,支持各类LCD
触摸屏驱动 源码
音频输出驱动 源码
串口驱动 源码
USB Host驱动 源码
USB Device驱动 源码,支持ActiveSync
SPI驱动 源码
TWI驱动 源码
PWM驱动 源码
SD卡驱动 源码
LED驱动 源码
KEY PAD驱动 源码
GPRS驱动 支持串口GPRS,随选配件提供
NAND驱动 源码
支持的USB外设 USB转RS232 支持,Mcuzone移植,非源码,随选配件提供
USB WIFI 支持,Mcuzone移植,非源码,随选配件提供
USB摄像头 支持,Mcuzone移植,非源码,随选配件提供
USB鼠标 支持
USB键盘 支持
U盘 支持
USB Hub 支持

uC/OS-II 版本:uC/OS-II 2.86 + uc/GUI 3.90a mcuzone移植,目前仅适用于64MB SDRAM版本
keil MDK工程 源码,mcuzone移植
外设驱动包 源码,ATMEL software package(详见裸机程序)

五,文档
● 提供EK相关器件数据手册;
● 提供核心板和底板的原理图(pdf格式);

    提供用户手册


【发货清单】

● MDK9G10开发板一块(核心板+底板);
●7‘寸800x480 TFT LCD模块一块(带触摸);
●稳压直流电源一个;
● USB方头线一条;
●网线一条;
●串口线一条
●DVD资料光盘一张;

jlink仿真器一套




提问
非会员顾客 说: 12-05-23 18:14
可否運行 Android OS ?
回答
管理员[xiaoguo]  回复: 12-05-23 19:45
不能
