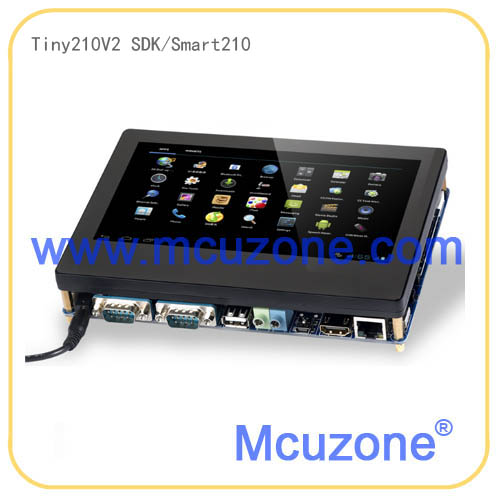

友善smart210SDK开发板 S700 lcd 512M DDR2 512M NAND A8 电容屏 tiny210V2SDK


查看大图

友善smart210SDK开发板 S700 lcd 512M DDR2 512M NAND A8 电容屏 tiny210V2SDK

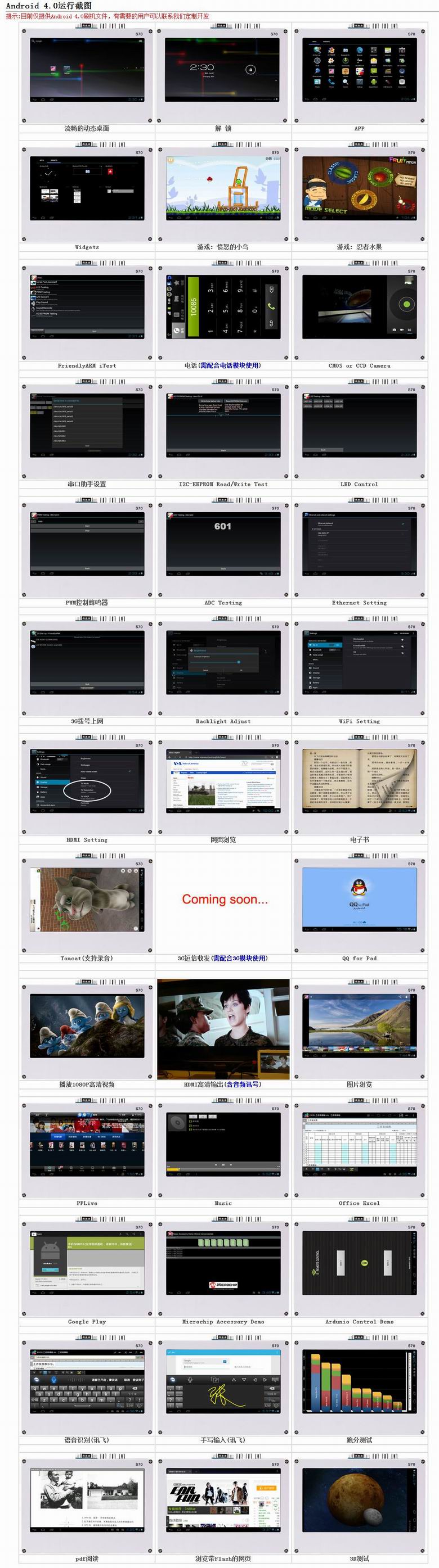

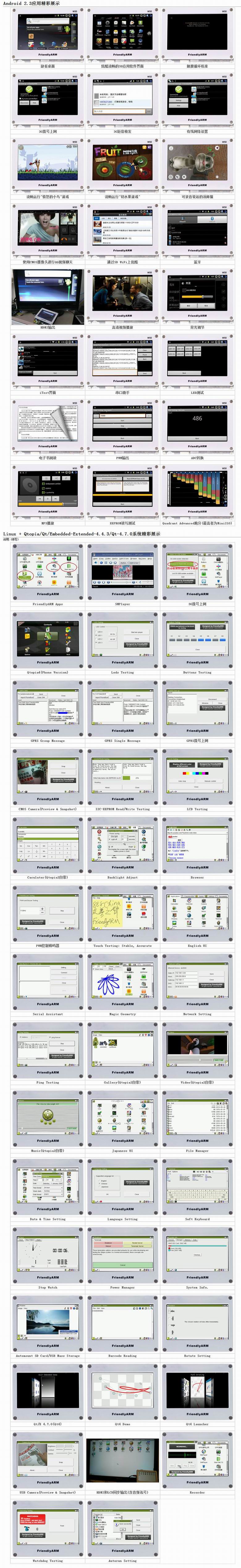

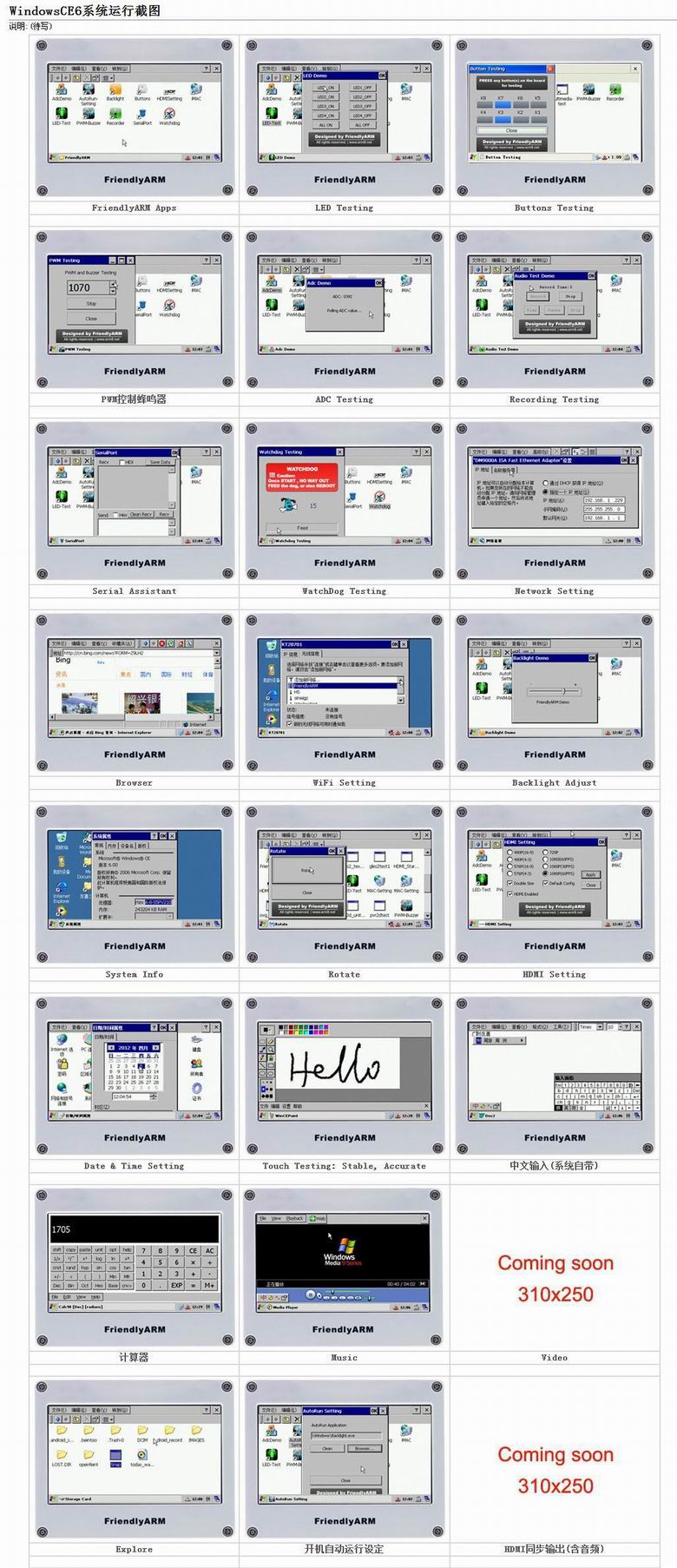

友善smart210开发板 Cortex A8,内置高性能图形处理器SGX540,预装Android 4.0,支持2D/3D图形驱动,1080P多媒体硬解码,独家支持HDMI视频和音频同步输出,另有Linux+Qt,Android 2.3和Wince6,并带完善的BSP, 配以7'lcd 512MB DDR2内存, 512M NAND flash

  • 商品编号:121215TINY210V2T700
  • 商品重量:1100.000 克(g)
  • 货  号:121215TINY210V2T700
  • 品  牌:FriendlyARM友善之臂
  • 计量单位:
  • 所得积分:13
  • 销售价: ¥680.00
购买数量:
  (库存1000)

敬 告

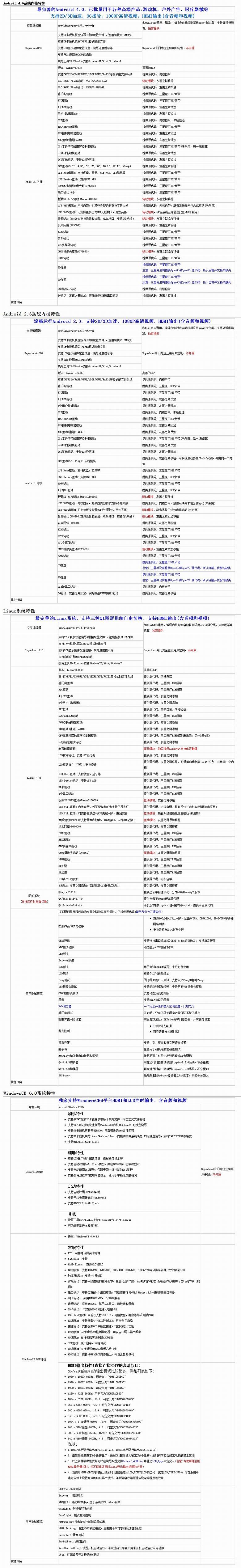

本页标价为不开票不含运费,本开发板并非完全开源(详细资源说明见本页后面列表),主要适用于企业或有经验的用户,基于核心板做产品或项目使用;并不适合个人特别是初学者学习使用。

核心板简介

核心板硬件资源
CPU处理器: •Samsung S5PV210,基于CortexTM-A8,运行主频1GMHz
DDR2 RAM内存: •512MB DDR2 RAM @200Mhz,32bit数据总线
FLASH存储:  标配512MB SLC NAND Flash
在板资源:
•4 x User LED (Green)
•Ethernet Chip: DM9000AEP
•Codec Chip: WM8960
•Supply Voltage from 2V to 6V
引脚接口: •2 x 60 pin 2.0mm space DIP connector
•2 x 34 pin 2.0mm space DIP connector
PCB规格和尺寸: •6层高密度电路板,采用沉金工艺生产,74 x 55 x 10 (mm)

smart210是一款高度集成的高性能Cortex-A8核心板,由广州友善之臂设计、生产和发行销售。均采用三星S5PV210作为主处理器,运行主频可高达1GHz,S5PV210内部集成了PowerVR SGX540高性能图形引擎,支持3D图形流畅运行,并可播放1080P大尺寸高清视频。

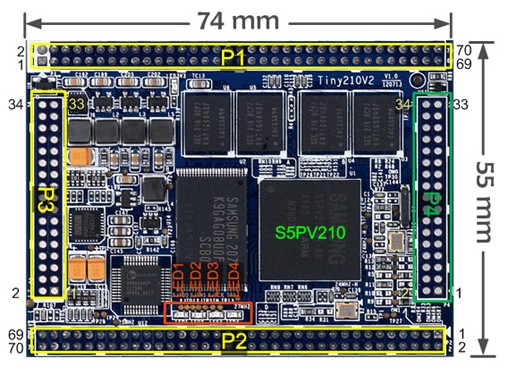

   Smart210核心板采用了 2.0mm间距的双排针(P1, P2, P3, P4),尺寸为74x55mm,总共引出208Pin引脚。其中P1和P2排针为标配焊接,它们已经包含了大部分常用的功能;P3和P4空焊,方便用户扩展开发使用。Smart210板上集成了网卡和声卡芯片,非常适合企业用户进行快速产品设计或项目开发,核心板标配512M内存和512M高性能SLC闪存(另有配1GB可选)。

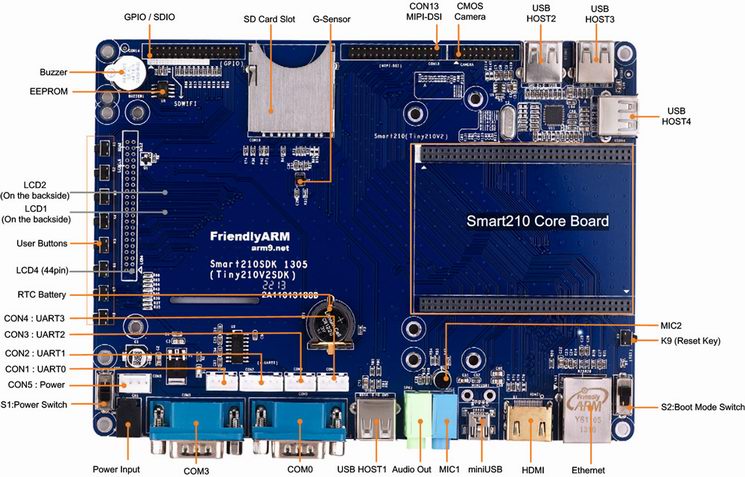

   Smart210SDK是 Smart210的参考设计底板,它带有各种常见的标准接口,比如HDMI输出,USB Host, SD卡,DB9串口,RJ-45以太网口,音频输入输出口等,还有一些在板资源测试器件如EEPROM,蜂鸣器,按键,GPIO口,SDIO口等等,以便用户全面的评估和使用核心板。在布局上安排上,我们尽量考虑把常用尺寸的LCD模块能够固定在底板上,比如3.5"、4.3"、5"、 7”LCD等,这样用户在使用时不至于把各种电线搅在一起,更增加了开发套件的便携性。

   我们还充分地发挥了210支持SD卡启动这一特性,精心研制了功能强大的Superboot-210,无需连接电脑,只要把系统ROM拷贝到SD卡中(可支持高达32G的高速大容量卡),你就可以极速简单地自动安装各种嵌入式系统(WindowsCE6/Linux/Android/Ubuntu /uCos2或裸机程序等);这非常适合企业用户批量生产和现场升级更新系统之用


   紧跟时代发展的步伐,我们还采用跨平台的Qt4开发了全新的USB下载工具MiniTools,配合Superboot,用户可以像刷手机一样刷板,它采用了世界通用的Fastboot底层驱动,因此可以通吃几乎所有Windows系统(含32/bit-bit机器),并且可以支持各种发行版Linux,如Fedora、Ubuntu等系统。
   使用MiniTools,无需串口连接,只要USB,用户可以选择单个或多个系统映像文件,下载和烧写一气呵成,真正实现一键烧写;另外,MiniTools还支持下载到内存运行,以及一键快速启动功能,因此,MiniTools也非常适合开发者快速调试开发之用!


Smart210SDK主要功能特性

底板硬件资源
尺寸: 180 x 130 (mm)
天线固定 支持(位于miniUSB内测)
CMOS摄像头接口 20pin 2.0mm双排针
HDMI输出 1路HDMI A Type,支持HDMI 1.3,支持1080p30视频输出
RS232串口 2路(基于UART0, 3), DB9座
TTL串口 4路(UART0,1,2,3), 4pin 2.0mm接口座
USB Device 1路,USB 2.0 ,采用miniUSB接口座
USB Host 3路,USB A型口,采用USB 2.0 hub扩展(可兼容USB 1.1)
音频输入输出 采用WM8960音频解码芯片,支持录音和放音,3.5mm耳机座和输入座,在板麦克风输入
以太网 采用DM9000AEP网卡芯片,100/10M自适应
按键 8个独立中断式可编程按键
LED 4个GPIO控制可编程LED(位于核心板)
RTC实时时钟 在板RTC时钟备份电池
蜂鸣器 1路PWM控制蜂鸣器输出
SDIO扩展口 30pin 2.0mm双排针
SDIO:1路 7pin,可外扩SD WiFi
GPIO: 3个,2pin
SPI: 1路,4pin
I2C: 1路, 2pin
UART: 1路,2pin
中断:8个,可复用为GPIO,缺省用于按键
电源和地: 包含5V, 3.3V电源,4pin
SD卡座 弹出式SD卡座,最高可支持32G
LCD接口 3个LCD接口座(适用于不同用途和位置结构固定),支持一线触摸,支持背光可调,
支持电容触摸屏,支持RGB888模式
LCD固定孔 适用于3.5", 4.3", 5", 7"等尺寸LCD模块
MIPI DSI接口 30pin, 2.0mm间距,兼容Mini210S的MIPI接口
供电 DC 5V/2A
PCB文件格式 设计软件: Cadance(Allegro),PCB文件尾缀: "brd",另有导出dxf、 pdf格式
原理图文件格式 设计软件:OrCAD;原理图文件尾缀:"dsn",另有导出pdf格式

底板硬件资源(3G版本)
尺寸: 180 x 130 (mm)
miniPCIe接口座 支持常见长卡和短卡3G模块
SIM卡座 弹出式SIM卡座
天线固定 支持(位于miniUSB内测)
CCD摄像输入 支持,采用TVP5150芯片,基于CMOS摄像头接口
CMOS摄像头接口 20pin 2.0mm双排针
HDMI输出 1路HDMI A Type,支持HDMI 1.3;支持1080p30视频输出
RS232串口 2路(基于UART0, 3), DB9座
TTL串口 4路(UART0,1,2,3), 4pin 2.0mm接口座
USB Device 1路,USB 2.0 ,采用miniUSB接口座
USB Host 3路,USB A型口,采用USB 2.0 hub扩展(可兼容USB 1.1)
音频输入输出 采用WM9714音频解码芯片,支持录音和放音,3.5mm耳机座和输入座
以太网 采用DM9000AEP网卡芯片,100/10M自适应
按键 8个独立中断式可编程按键
LED 4个GPIO控制可编程LED(位于核心板)
RTC实时时钟 在板RTC时钟备份电池
蜂鸣器 1路PWM控制蜂鸣器输出
SDIO扩展口 30pin 2.0mm双排针
SDIO:1路 7pin,可外扩SD WiFi
GPIO: 3个,2pin
SPI: 1路,4pin
I2C: 1路, 2pin
UART: 1路,2pin
电源和地: 包含5V, 3.3V电源,4pin
SD卡座 弹出式SD卡座,最高可支持32G
LCD接口 3个LCD接口座(适用于不同位置的结构固定),支持一线触摸,支持背光可调
支持电容触摸屏,支持RGB888模式
LCD固定孔 适用于3.5", 4.3", 5", 7"等尺寸LCD模块
MIPI DSI接口 30pin, 2.0mm间距,兼容Mini210S的MIPI接口
供电 DC 5V/2A
PCB文件格式 设计软件: Cadance(Allegro);PCB文件尾缀: "brd",另有导出dxf、pdf格式
原理图文件格式 设计软件:OrCAD;原理图文件尾缀:"dsn",另有导出pdf格式




装箱清单

  1. smart/Tiny210V2核心板和Tiny210V2SDK开发参考底板: 各1片
  2. 7‘LCD模块1片  电容屏
  3. DVD资料光盘: 1张
  4. 交叉串口线: 1条
  5. miniUSB线: 1条
  6. 网线: 1条
  7. 电源适配器:1条,输出5V/2A,品质认证
  8. 文档:(1)用户手册 (2)原理图,均为pdf格式
