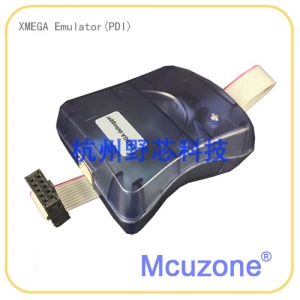

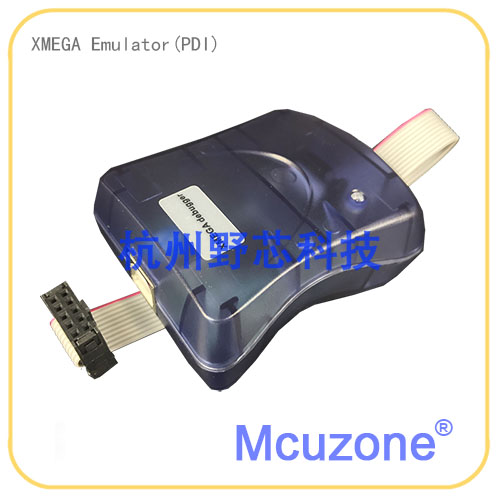

USB XMEGA PDI专用仿真器,支持PDI接口的编程和调试(烧写和仿真)


查看大图

USB XMEGA PDI专用仿真器,支持PDI接口的编程和调试(烧写和仿真)

USB XMEGA PDI专用仿真器由Mcuzone自主设计,在mkII-CN的基础上通过硬件和软件的裁减使其成为一款XMEGA PDI专用仿真器,驱动上兼容原装JTAGICE mkII,升级方式也和mkII-CN相同。需要注意的是,该仿真器仅支持XMEGA的PDI接口,其它AVR/AVR32器件和其它下载/调试接口一律不支持,请一定注意!

  • 商品编号:130805PDI
  • 商品重量:300.000 克(g)
  • 货  号:130805PDI
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:5
  • 销售价: ¥280.00
此商品已下架




支持32/64位WIN7,WIN8,WIN10

【更新】

  • 新固件已可支持ATMEL STUDIO 7,6/6.1/6.1SP1、AVRSTUDIO 5.0/5.1、AVRSTUDIO 4.19-4.16!
  • New firmware support xmega debugging via PDI interfaces.
  • Support ATMELSTUDIO 7,6/6.1/6.1SP1, Avrstudio 5.0/5.1, Avrstudio 4.19 -4.16

自主设计 速度更快 价格更低
采用和原装一样的驱动,即只需要在安装STUDIO的时候勾选驱动即可,安装完毕插上仿真器启动完成驱动安装
仅支持XMEGA的PDI接口,其它的JTAG接口,ISP下载均不支持,请一定看清楚哦!!!



【PDI专用仿真器介绍】

在STUDIO下的设备类型为JTAGICE mkII

支持PDI接口的编程和调试(烧写和仿真);
完整实现自动升级协议,升级文件由我们提供;
完善的接口保护,并可支持1.8V-5.5V接口电压;
采用4层板设计,外壳尺寸仅为55mm×75mm,小巧美观,携带方便

支持器件列表(ATMEL STUDIO6.1):

【注意】

仅支持XMEGA的PDI接口

由于ATMEL STUDIO在不停更新,所以PDI专用仿真器也可以通过更新新固件来支持更多的新器件,具体支持的器件请参考AVRSTUDIO和ATMEL STUDIO的Help文档里面的器件支持列表。

【F.A.Q】

1Q:贵站的PDI专用仿真器如何保证没有bug?在出现bug后如何进行修正?修正需要多长时间?
1A:我们从06年开始研究mkII协议,整个协议都已经掌握的比较透彻,我们尽可能避免bug,且产品销售已十年,至今客户使用还没有发现问题,在未来的时间,如果用户发现有bug可以report给我们,我们将在第一时间进行修正。

2Q:为什么说PDI专用仿真器的速度要比原装的快?
2A:PDI专用仿真器不光从硬件上优化了电路设计,更从软件上进行了较大程度的优化,有效的控制了数据链路长度,从而有效的提高了编程速度。

3Q:我不小心将原装的固件升级到了PDI专用仿真器,我该怎么办?
3A:请不用担心。你只需要按照我们提供的文档资料和软件资料(出货是提供的)重新运行一遍升级操作就可以了,请使用我们发布的固件。为了方便固件升级,我们发布了基于studio 4和5的一个升级软件,通过该软件,可以方便的选择仿真器型号和固件版本,然后即可进行升级,且该软件并不破坏原装固件。

4Q:我想在一台电脑上连接多个PDI专用仿真器,可以么?
4A:每个PDI专用仿真器都有一个独立的序列号,所以可以方便的连接多个PDI专用仿真器,STUDIO会提示你连接哪个PDI专用仿真器。

5Q:PDI专用仿真器的功耗大么?需要外接电源么?
5A:PDI专用仿真器的功耗很低,不需要外接电源,通过USB 1.1供电就足够了。原装的mkII由于电路复杂,功耗比较大,如果USB功能能力较弱(比如USB 1.1的PC)或者USB线缆线阻较大就会出现供电不足的情况。所以原装mkII预留了一个外部电源接口。

6Q:PDI专用仿真器的保护电路设计的如何?
6A:PDI专用仿真器在USB端口和目标板接口上都设计了保护电路。USB端口有一个自复位的过流保护,可以有效保护PC机USB端口和仿真器。目标板接口上采用较为复杂的保护电路,当电源供应不对是接口电路是不工作的,从而有效保护接口电路。

7Q:PDI专用仿真器采用的是什么接口?需要安装驱动么?
7A:PDI专用仿真器采用的是真正USB接口,mkII-CN使用的是和原装一样的驱动,在安装STUDIO的时候只需要勾选自带的驱动即可。STUDIO安装完毕后插上mkII-CN,当PC提示安装驱动的时候只需要自动安装即可。


【接口定义】

PDI专用仿真器默认引出的10芯线,可以和我们的所有xmega板子配套,用户也可以自己接4芯PDI接口,我们提供杜绑线,引脚定义如下:

红色(Red)
-- PDI_DATA
紫色(Purple)  -- Vtref (接目标板电源,仿真器不对外供电)
绿色(Green)   -- PDI_CLK
白色(White)    -- GND

注意:
1,VT引脚必须接目标板电源,不然仿真器接口电路不工作;


【发货清单】

PDI专用仿真器一个(含4芯PDI连接线)
高质量USB线一条
资料一份(收到货后邮件发送)


ATMEL STUDIO支持的操作系统,这个是ATMEL测试过的:
1.1 System requirements
1.1.1 Supported operating systems
● Windows XP (x86) with Service Pack 3 - all editions except Starter Edition
● Windows Vista (x86 & x64) with Service Pack 1 - all editions except Starter Edition
● Windows 7 (x86 and x64)
● Windows 8 (x86 and x64)
● Windows Server 2003 (x86 & x64) with Service Pack 2
● Windows Server 2003 R2 (x86 and x64)
● Windows Server 2008 (x86 and x64) with Service Pack 2
● Windows Server 2008 R2 (x64)
1.1.2 Supported architectures
● 32-Bit (x86)
● 64-Bit (x64)
从XP开始,不管是32还是64位,都是支持的.
