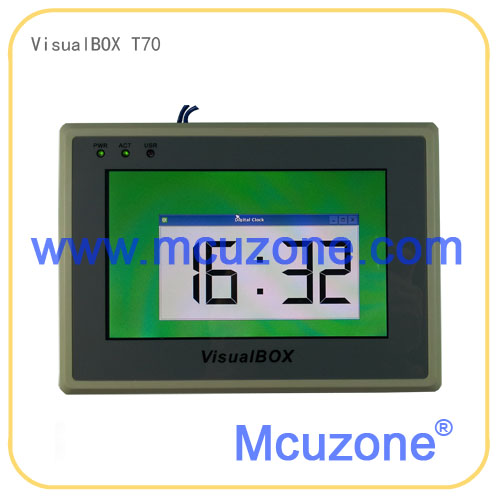

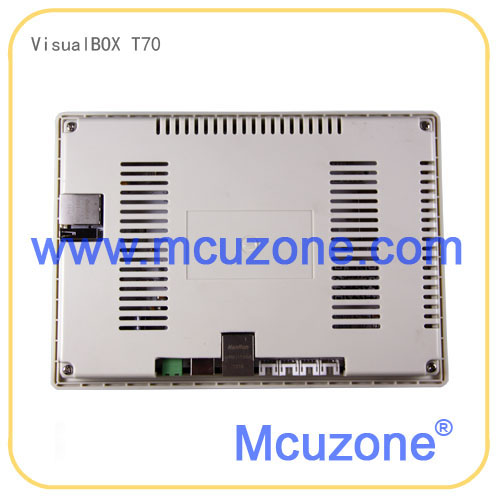

VisualBOX-T70-4200(9G35)应用平台,双以太网,7寸电阻触摸屏,5串口


查看大图

VisualBOX-T70-4200(9G35)应用平台,双以太网,7寸电阻触摸屏,5串口

VisualBOX系列产品是一个系统级平台,Mcuzone为用户准备好了硬件平台和操作系统以及图形库,并且提供了众多演示程序,客户可以参考演示程序快速开发自己的应用。

  • 商品编号:130807VBT70G35
  • 商品重量:1000.000 克(g)
  • 货  号:130807VBT70G35
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:17
  • 销售价: ¥890.00
购买数量:
  (库存1000)


【产品介绍】

VisualBOX系列产品是一个系统级平台,Mcuzone为用户准备好了硬件平台和操作系统以及图形库,并且提供了众多演示程序,客户可以参考演示程序快速开发自己的应用。
由于应用场合的不同,硬件平台可能会有所差异,Mcuzone可以为不同的行业用户提供从硬件到软件的定制服务。

VisualBOX-T70-4200(9G35)采用400MHz ARM9处理器(AT91SAM9G35),核心板板载128MB DDR2, 256MB SLC NAND FLASH, 7寸800×480 TFT LCD显示屏并带电阻触摸,具备双10/100M以太网,USB HOST/Device,以及2路I2C接口,5路TTL串口(可选配TTL转RS232模块或者RS485),内置一路标准SD卡电路,并可扩展第二路TF/SD,可选配USB wifi。

注意:VisualBOX系列产品不是开发板,而是应用平台,主要目的是为客户提供一个快速开发应用程序的平台,我们不提供如何编译bootstrap/内核/文件系统等系统相关的技术支持,但是在客户提供详细需求并相互沟通的情况下,提供部分免费的产品开发级支持,比如开机画面个性化,系统裁剪等服务,并可协助用户开发应用程序。


【核心板硬件资源】

核心板硬件资源
处理器 AT91SAM9G35 400MHz@1V, 16KB D-cache,16KB I-Cache,64KB ROM(用户无法修改)
存储器 DDR2 16位 128MB DDR2
NAND FLASH 256MB NAND FLASH
AT45系列 预留位置,用户可自行选配
接口 2mm间距,2×30×2插针引出 120pin接插件,PA,PB,PC全部引出,PD引出PD14-21
尺寸 61.6×42.7mm,1.8mm厚度 六层板,上市大厂精工制作

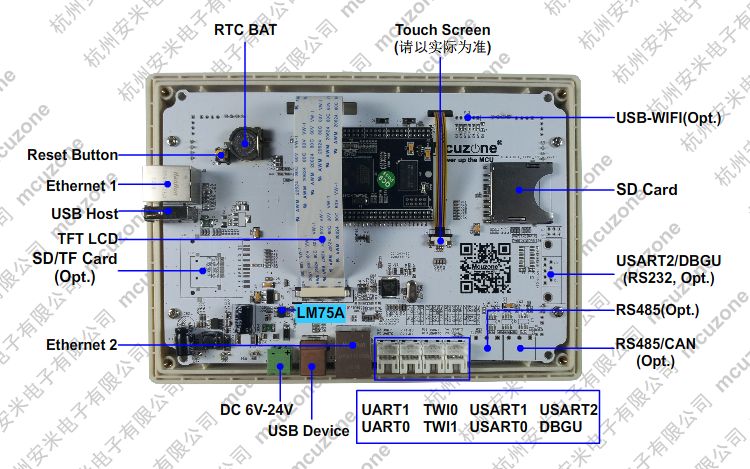

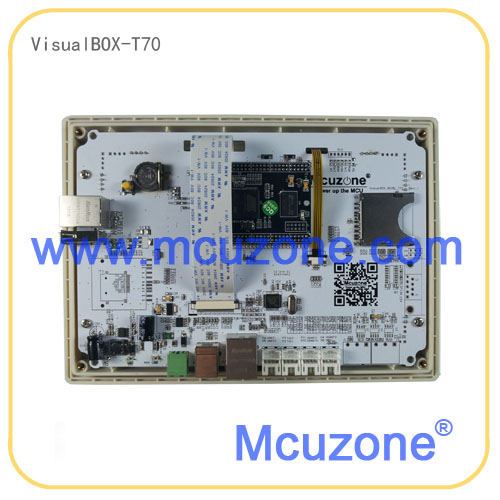

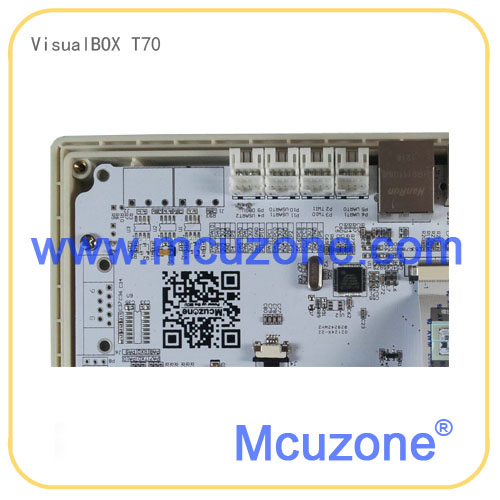

 【底板硬件资源】

底板硬件资源
调试接口 DBGU调试串口 TTL电平
外设接口 USB 2.0高速主机和从机接口 1路
10/100M 以太网 2路
LCD接口 标配7寸800480,带电阻触摸
串口 引出5路,TTL电平
高速MMC/SD卡座 1路,可选配1路SD或TF卡座
温度传感器 LM75A,I2C接口
TWI 2路
RS485 2路,选配
CAN 1路,选配
USB wifi 选配
电源 电源指示灯 1盏
电源输入 1路,6V-24V DC输入


 【软件资源】

裸机程序/BareMetal Softpack
裸机例程包 ATMEL software package 源码,每个例子均有Keil MDK、IAR EWARM、GCC三个版本的工程
使用Keil MDK编译调试的说明文档 提供文档
ADC10 源码,片上10bit ADC采集
ADCtouchscreen 源码,片上ADC做电阻触摸屏控制
DMA 源码,DMA传输演示
getting-started 源码,开发板基础演示例子
LCD 源码,LCD演示
Periph_Protect 源码,外设例程
PMC Clock Switching 源码,外设时钟控制
PWM 源码,PWM控制器演示
Qtouch 源码,需要特定硬件
SMC PSRAM 源码,需要特定硬件
SPI Slave 源码,SPI例程
SSC_DMA_Audio 源码, SSC音频演示
SYSC 源码
TC Capture Waveform 源码,定时器例子
TWI EEPROM 源码,访问外部I2C EEPROM,需要特定硬件
TWI Slave 源码,TWI例程
USART Hardware Handshaking 源码,USART串口例程
USART_Serial 源码,USART串口例程
USART SPI 源码,USART串口例程
USART Synchronous 源码,USART串口例程
EMAC 源码,ethernet网络演示
HSMCI MultiMedia Card 源码,MMC卡访问
HSMCI SD Card 源码,SD卡访问
HSMCI SDIO 源码,SDIO设备访问,需要特定硬件
SMC NAND Flash 源码,NAND控制器例程
SPI Serial Flash 源码,访问SPI Flash
USB Audio Looprec 源码,USB音频设备
USB CDC Serial 源码,USB虚拟串口
USB Core 源码, USB核心库
USB HID KeyBoard 源码,USB键盘
USB HID Mouse 源码,USB鼠标
USB HID MSD 源码,USB复合设备,HID + 存储
USB HID Transfer 源码,USB自定义HID设备例子
USB IAD CDC CDC 源码,USB复合设备
USB IAD CDC HID 源码,USB复合设备
USB IAD CDC MSD 源码,USB复合设备
USB MSD 源码,开发板作为USB存储设备
USB Massstorage 源码,U盘例子

完善的Linux系统
(提供两个虚拟机,分别对应2.6.39和3.10.0内核版本)
Linux开发环境 arm-none-linux-gnueabi- (gcc 4.4.1和4.8.1) 默认支持armv5指令集,适配ARM926ej-s,大厂推荐使用
虚拟机中的默认工具链 避免用户花额外时间自行搭建环境
虚拟机使用文档 提供文档
Linux烧写包测试文档 提供文档
Bootstrap 版本:1.2和3.7.1 开源,ATMEL提供
提供编译说明 提供文档
支持从nand flash加载,启动
支持从data flash加载,启动
支持从SD卡加载,启动
独立工具链编译 arm-none-linux-gnueabi- 虚拟机中已安装
u-boot 版本:2010.06和2014.07
提供编译说明 提供文档
支持NAND flash启动 源码
支持data flash启动 源码
支持从网络下载启动 源码,需要nfs server
支持jffs2,ubifs等的烧写 源码
支持gpio测试,方便快速确认板子连接,便于量产检测 源码
开机画面 源码
Linux kernel 版本:Linux-2.6.39和Linux-3.10.0
提供编译说明 提供文档
开机画面,boot logo 源码
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 源码
片上看门狗驱动 源码
片上RTC驱动 源码
LED驱动 源码,gpio-leds
NAND控制器驱动,支持PMECC 源码
GPIO独立按键驱动 源码,gpio-keys
片上SPI控制器驱动 源码
SPI 用户模式驱动,用于控制外部SPI液晶屏 源码,需要选配件支持
SPI data flash驱动 源码,需要选配件支持
SPI 网卡enc28j60驱动 源码,需要选配件支持
SPI CAN芯片MCP2515驱动 源码,需要选配件支持
I2C控制器驱动 源码
I2C EEPROM驱动 源码
I2C 用户模式驱动i2c-dev,用于控制外部段式液晶屏 源码,需要选配件支持
I2C ADC,ADS1110驱动 源码,需要选配件支持
I2C 温度传感器LM75a驱动 源码
外部I2C RTC,PCF8563,DS1337等 源码,需要特定硬件
片上TSCADC(电阻屏控制器)驱动 源码,占用通用ADC引脚
PWM驱动 源码
LCD驱动 源码
LCD背光驱动 源码
USB HOST驱动,可以接U盘,键盘,鼠标等 源码
USB摄像头驱动 源码,gspca,需要选配件支持
USB 以太网卡驱动,方便扩展有线网卡 源码,文件系统内置,需要选配件支持
USB WiFi驱动: 源码,通用wifi驱动,支持某些特定成熟模块
USB WiFi驱动:支持RT3070,MT7601等新模块 需要选配件支持
USB device驱动,支持USB 串口,网卡,存储等 源码(USB gadget)
SD卡驱动:双SD卡支持 源码
多串口驱动 源码
音频驱动 源码,支持line in录音
片上以太网控制器MAC 源码,增票用户提供LAN8720全工业级参考设计
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 源码,需要选配件支持
MMA7660 三轴加速度计驱动 源码,需要选配件支持
CH452 数码管显示模块 源码,需要选配件支持
图形库 2.6.39内核虚拟机提供miniGUI 3.0.12图形库和QT 4.8.1图形库 源码
3.10.0内核虚拟机提供QT 4.8.5图形库 源码
busybox busybox-1.19.4和1.21.1 源码
使用busybox创建rootfs 提供文档
ubifs介绍及在ARM Linux上的使用 提供文档
ubifs镜像制作工具 虚拟机上已安装,无需用户再编译安装
ubifs制作命令 虚拟机上有参考命令,直接输入即可制作rootfs镜像
参考用的rootfs文件夹 虚拟机上可以用于nfs启动板子
其它软件特性 支持telent,ssh等远程登录方式,编译管理 源码
支持ftp,tftp,wget等工具实现文件下载与上传 源码
支持webserver,内置httpd 源码
支持SD卡启动,支持烧写失败后通过SD卡恢复 方案演示
支持在SD卡上构建完整Linux系统,方便使用eMMC模块 方案演示
支持tslib对触摸屏进行校准 源码
支持uboot及linux中的开机画面定制
开机自行运行程序 包含在文件系统中
多媒体支持: 支持本地mp3文件播放 源码
支持播放网络电台 源码
支持视频播放 源码
支持wav文件播放 源码
支持网络方式查看摄像头 源码
开发支持 Linux开发虚拟机,无需自行搭建开发环境,用户可专注于自己的应用程序开发 基于virtualbox的虚拟机镜像,提供文档
在线知识库 http://www.mcuzone.com/bbs
在线支持,电话支持 400电话:4008-51-8051
QQ用户讨论组 技术支持QQ群:72972810

三,配套软件(www.mcuzone.com/down下载,No support)
● 提供ADS开发环境;
● 提供KEIL开发环境;
● 提供IAR开发环境;
● 提供RV2.2开发环境(选配);
● 提供AT91-ISP(SAM-BA)软件;
● 提供HJTAG调试软件;

四,文档
● 提供相关器件数据手册;
● 提供原理图(pdf格式);
● 提供用户手册

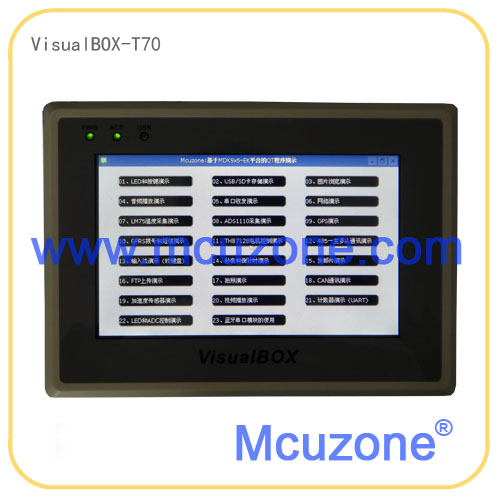

【Linux图形库介绍】
VisualBOX应用平台采用了miniGUI和QT4做为图形库。

MiniGUI 是一个自由软件项目。其目标是提供一个快速、稳定、跨操作系统的图形用户界面(GUI)支持系统,尤其是基于 Linux/uClinux、eCos 以及其他传统 RTOS(如 VxWorks、ThreadX、uC/OS-II、Nucleus 等)的实时嵌入式操作系统。MiniGUI 的开发起始于 1998 年底,到现在已历经十年多时间。MiniGUI 已经成为性能优良、功能丰富的跨操作系统嵌入式图形用户界面支持系统。MiniGUI 是针对嵌入式系统设计和优化的完整图形支持系统。作为操作系统和应用程序之间的一个中间件,MiniGUI 将底层操作系统和硬件平台的细节隐藏起来,并为上层的应用程序提供了一致接口。
更多miniGUI的介绍请访问www.minigui.org

Qt是一个跨平台的C++图形用户界面库,由挪威 TrollTech公司出品,后被NOKIA收购,现被Digia收购,目前包括Qt、基于Framebuffer的Qt Embedded、快速开发工具Qt Designer、国际化工具Qt Linguist等部分。 Qt支持所有 Unix系统,当然也包括Linux,还支持 WinNT/Win2k,Win95/98 平台。Qt Creator是Qt被Nokia收购后推出的一款跨平台的轻量级Qt集成开发环境,Qt Creator包括项目生成向导、高级的C++代码编辑器、浏览文件及类的工具、集成了Qt Designer、Qt Assistant、Qt Linguist、图形化的GDB调试前端,集成qmake构建工具等。目前我们使用的是嵌入式平台版本的QT4,即Qt Embedded,开发平台采用的是Ubuntu虚拟机+QT Creator。


【发货清单】

  • VisualBOX-T70-4200(9G35)应用平台一套(含7寸800480液晶屏)
  • 电源一个
  • 网线,串口线,usb线各一条
  • 光盘一张(同一客户仅发一张)
