MDKA5D31-EK_T70开发板,536MHz CortexA5内核ATSAMA5D31,256MB DDR2,256MB NAND,最多支持6串口


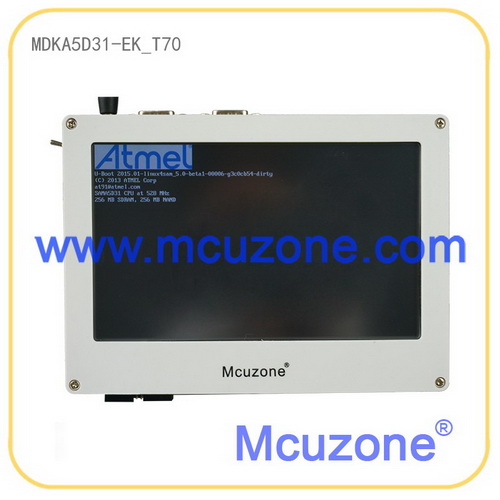

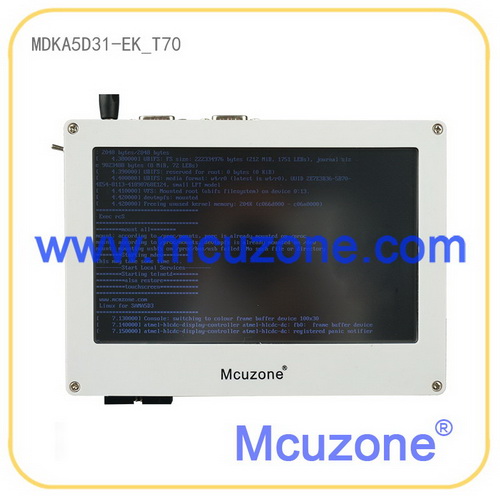

查看大图

MDKA5D31-EK_T70开发板,536MHz CortexA5内核ATSAMA5D31,256MB DDR2,256MB NAND,最多支持6串口

ATSAMA5D31是ATMEL推出的Cortex-A5处理器,具有LCD控制器,高速USB HOST和Device,以太网,3个HSMCI,4个USART,2个UART,3个I2C,ISI图形传感器(摄像头)接口,采用内置12通道12位ADC设计的电阻触摸屏控制器等。MDKA5D31-EK具备256MB DDR2,256MB NAND,3个USB口,6路TTL电平串口,7寸TFT液晶屏,以太网,2个SD等资源

  • 商品编号:131021A5D31EKT7
  • 商品重量:800.000 克(g)
  • 货  号:131021A5D31EK
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:15
  • 销售价: ¥750.00
购买数量:
  (库存998)

提供基于QT图形库的Linux 4.9虚拟机

注意,核心板只焊接两边接插件,第三边默认不焊接。


【产品简介】

ATSAMA5D31是ATMEL推出的Cortex-A5处理器,具有LCD控制器,高速USB HOST和Device,以太网,3个HSMCI,4个USART,2个UART,3个I2C,ISI图像传感器(摄像头)接口,采用内置12通道12位ADC设计的电阻触摸屏控制器等。ATSAMA5D31运行频率为536MHz,并集成了MMU和浮点单元VFPv4。160KB片内ROM,128KB片内SRAM;具备AES,TDES,SHA加密引擎,160个I/Os(理论);集成的12通道12位ADC可以支持更大的触摸屏。

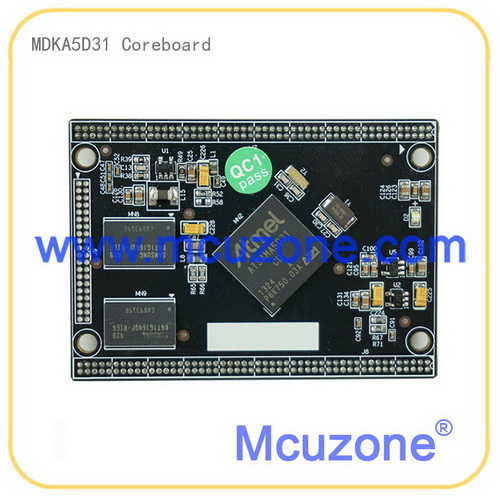

MDKA5D31核心板具备256MB DDR2,256MB NAND,采用1.27mm间距接插件,其中两边为50×2脚,第三边为20×2脚,全部GPIO引出,预留AT25存储器接口,具备4个3mm直径固定孔。

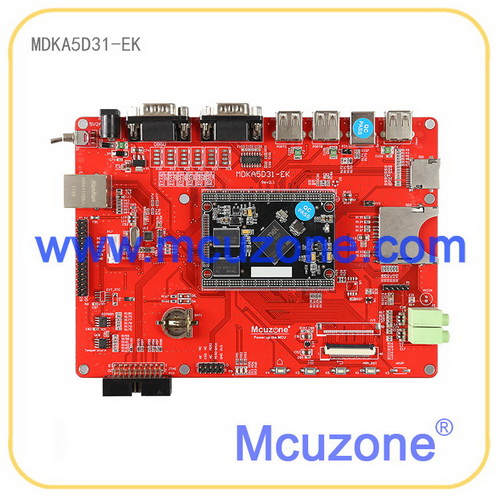

MDKA5D31-EK开发板板载2路SD卡座,10/100M以太网,1路DBGU调试串口,1路RS232串口,6路TTL电平串口,标配7寸TFT LCD带电阻触摸,2路USB HOST,1路USB Device和Host复用接口(可配置为Device或者HOST模式),音频,JTAG/SWD调试接口,LED,ADC,lm75a温度传感器,并引出SPI接口。

ATSAMA5D3系列处理器主要差异:

外设 SAMA5D31                SAMA5D33                SAMA5D34                SAMA5D35                SAMA5D36
CAN0, CAN1
EMAC
GMAC
HSMCI2
LCDC
TC1
UART0, UART1


【硬件资源】

核心板硬件资源
处理器 ATSAMA5D31,主频536MHz,系统总线166MHz 当前软件配置为528MHz,系统总线132MHz,32KB D-cache,32KB I-Cache,160KB ROM,128KB SRAM
存储器 DDR2 32位 256MB DDR2(由2片16位128MB组成)
NAND FLASH 256MB NAND FLASH(可升级到512MB或1GB)
SPI FLASH 预留AT25位置,用户可自行选配
接口 1.27mm间距,2×50×2+20×2=240插针引出 全部GPIO引出(第三边40pin默认不焊接)
尺寸 46.7×65.7mm,1.8mm厚度 六层板,上市大厂精工制作

开发板硬件资源
调试接口 JTAG/SWD接口 20pin标准JTAG/SWD接口(IAR下使用JTAG接口)
外设接口 USB PORTA USB 2.0 HighSpeed接口 2路,USB Host&Device(注意:由PORTA拆分而来,不可同时使用)
USB PORTB USB 2.0 HighSpeed接口 1路,USB Host
USB PORTC USB 2.0 HighSpeed接口 1路,USB Host
SD卡接口 1路
TF卡接口 1路
10/100M自适应以太网 1路,RMII模式,LAN8720
RS232调试串口 1路
普通RS232串口 1路
TTL串口 5路,2.0间距4pin插针
音频输入 2路,(1路micin,1路linein),仅引出,未测试
音频输出 1路
RTC 芯片内置RTT,纽扣电池座(电池默认不配)
LM75A TWI(I2C)接口温度传感器
TWI(I2C)插针 1路,2.54mm间距插针,从P8 ISI接口取
ISI接口 1路,可接我司OV2640等摄像头模块
SPI接口 引出10针2.54mm间距插针
TFT液晶屏接口 1路,40Pin 0.5mm间距FPC接口,标配7寸电阻屏
人机接口 复位按键 1路
用户按键 3路
电阻触摸屏 4线触摸
用户LED 2盏
电源 电源指示灯 1盏
电源开关 1个
电源输入 1路,5V DC输入
尺寸 180×130mm 2层板

开发板串口资源
丝印 芯片引脚 备注
J9 DBGU(TXD-PB31,RXD-PB30) RS232
P18 USART0(TXD-PD18,RXD-PD17) TTL
J10 USART1(TXD-PB29,RXD-PB28) RS232
P23 USART1(TXD-PB29,RXD-PB28) TTL,与J10复用,无法同时使用
P22 USART2(TXD-PE26,RXD-PE25) TTL
P21 USART3(TXD-PE19,RXD-PE18) TTL
P19 UART0(TXD-PC30,RXD-PC29) TTL(与ISI复用)可接收数据
P20 UART1(TXD-PA31,RXD-PA30) TTL(与ISI复用)


【开发板图解】




 【软件资源】

裸机程序(IAR和GNU两个平台) ATMEL软件包!
ADC_ADC12 源码,片上12位ADC采集 已验证
DMA 源码,DMA传输 已验证
Getting-Started 源码,入门演示例子 已验证
PMC_Clock_Switching 源码,PMC切换时钟演示
SSC_DMA_AUDIO 源码,SSC接口音频演示 已验证
TWI_EEPROM 源码,TWI(兼容I2C)接口EEPROM(AT24),需要选配件支持
TWI_Slave 源码,TWI(兼容I2C)接口从机演示
SYSC 源码,系统控制
ADC_TouchScreen 源码,片上ADC做电阻触摸屏控制器 已验证
LCD 源码,TFT液晶屏演示 已验证
ISI 源码,图像传感器接口 已验证
FUSE 源码,熔丝例子 已验证
SPI_Slave 源码,SPI从机模式
USART_HW_Handshaking 源码,USART硬件握手
USART_SPI 源码,USART的SPI模式
USART_Synchronous 源码,USART的同步模式
USART_Serial 源码,USART的串行模式 已验证
USART_ISO7816 源码,USART的ISO7816模式
USART_RS485 源码,USART的RS485模式
PWM 源码,脉宽调制器演示 已验证
Periph_Protect 源码,外设保护 已验证
HSMCI_Multimedia_Card 源码,HSMCI接口读写MMC卡
HSMCI_SDCARD 源码,HSMCI接口读写SD卡
HSMCI_SDIO 源码,HSMCI接口读写SDIO外设,需要特定硬件
SMC_NANDFlash 源码,NAND操作 已验证
SMC_NORFlash 源码,NOR操作,需要选配件支持
SPI_SerialFlash 源码,SPI接口的串行FLASH(AT25),需要选配件支持 已验证
EMAC 源码,百兆网络控制器 已验证
EMAC_lwip 源码,lwIP网络协议 已验证
EMAC_uip_helloworld 源码,基于uip的helloworld 已验证
EMAC_uip_telnetd 源码,基于uip的telnetd 已验证
EMAC_uip_webserver 源码,基于uip的webserver 已验证
USB_AUDIO_looprec 源码,USB音频,回环录音 已验证
USB_AUDIO_Speaker 源码,USB音频,扬声器输出 已验证
USB_CDC_Serial 源码,USB的CDC串口例子
USB_Core 源码,USB内核 已验证
USB_HID_AUD 源码,HID类的AUD 已验证
USB_HID_Keyboard 源码,HID类的键盘 已验证
USB_HID_Mouse 源码,HID类的鼠标 已验证
USB_HID_MSD 源码,HID类的MSD 已验证
USB_HID_Transfer 源码,HID类的传输 已验证
USB_IAD_CDC_AUD 源码,USB复合设备,CDC + Audio 已验证
USB_IAD_CDC_HID 源码,USB复合设备,CDC + HID 已验证
USB_IAD_CDC_MSD 源码,USB复合设备,CDC + MSD 已验证
USB_Massstorage 源码,USB存储设备
USB_IAD_CDC_CDC 源码,USB复合设备,CDC + CDC 已验证

裸机例子我们有验证过的汇总如下:http://www.mcuzone.com/bbs/read.php?tid=10881

The software package includes the following libraries:
- Libraires
- libchip_SAMA5D3x
- libboard_SAMA5D3x-ek
- libnandflash
- libpmecc
- libsdmmc
- libspiflash
- libstoragemedia
- usb

UCOSII/UCOSIII IAR EWARM 6.x 源码

完善的Linux系统
(提供虚拟机,4.9.52内核版本)
Linux开发环境 arm-linux-gnueabihf- (gcc 5.4.1) 支持硬件VFP加速,提升性能,用于编译代码
虚拟机中的默认工具链 避免用户花额外时间自行搭建环境
虚拟机使用文档
虚拟机版本 ubuntu 16.04.3 LTS
Bootstrap 版本:3.8.9 源码
完整的编译说明 提供文档
支持从nand flash加载,启动 源码
支持从data flash加载,启动 源码
支持从SD卡加载,启动 源码
u-boot 版本:2016.03 mcuzone修改
完整编译说明 提供文档
支持NAND flash启动 源码
支持data flash启动 源码,需要选配件支持
支持从网络下载启动 源码,需要tftp, nfs server
支持jffs2,ubifs等的烧写 源码
支持读取SD卡文件 源码
支持读取U盘文件 源码
开机画面 源码
Linux kernel 版本:Linux-4.9.52 mcuzone修改
完整编译说明 提供文档
ARM VFP驱动 源码
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 源码
片上看门狗驱动 源码
片上RTC驱动 源码
DMA控制器驱动 源码
GPIO LED驱动 源码
PWM驱动 源码
NAND控制器驱动,支持PMECC 源码
GPIO独立按键驱动 源码
片上SPI控制器驱动 源码
SPI外设驱动,例如MCP2515等 源码,需要选配件支持
I2C控制器驱动 源码
I2C 温度传感器LM75A驱动 源码
外部I2C RTC,PCF8563,DS1307等 源码,需要选配件支持
电阻触摸屏驱动,基于ADC 源码
ADC驱动 源码
LCD驱动,DRM风格 源码
LCD背光驱动 源码
USB HOST驱动,可以接U盘,键盘,鼠标等 源码
USB摄像头驱动UVC 源码,gspca,需要选配件支持
USB WiFi驱动:内核自带 源码,通用wifi驱动,支持某些特定成熟模块
USB WiFI驱动:支持选配的无线模块 源码
USB device驱动,支持USB 串口,网卡,存储等 源码,内核自带(USB gadget)
SD卡驱动 源码
多串口驱动,支持DBGU 源码
片上加密模块(AES/SHA/TDES)驱动 源码
ISI模块驱动,支持摄像头及TV decoder数据采集 源码,需要选配件支持
CMOS摄像头模块驱动 源码,需要选配件支持
ALSA音频驱动,支持WM8904 源码
片上百兆以太网控制器MAC 源码
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 源码,需要选配件支持
ppp协议支持,可通过3G/4G猫拨号上网 源码
USB 3G网卡驱动,支持电信,联通3G 源码,需要选配件支持
注意:1. 资源之间可能有引脚冲突; 2. 不同芯片的外设不同
Rootfs 基于busybox-1.27.2 源码
使用busybox创建rootfs 提供文档
ubifs介绍及在ARM Linux上的使用 提供文档
ubifs镜像制作工具 虚拟机上已安装,无需用户再编译安装
ubifs制作命令 虚拟机上有参考命令,直接输入即可制作rootfs镜像
参考用的rootfs文件夹 虚拟机上可以用于nfs启动板子
支持使用NFS启动 虚拟机已经配置NFS server
图形测试程序 QT,版本:4.8.7 源码
QT依赖库: zlib, libjpeg, libpng,  源码
QT依赖库编译方法 提供文档
QT编译方法 提供文档
QT用户程序建立及编译方法,基于Qt Creator,包括中文字体 提供文档
其它软件特性 支持telent,ssh等远程登录方式 源码
支持ftp,tftp,wget等工具实现文件下载与上传 源码
支持webserver,内置httpd 源码
其它busybox自带的工具软件 源码
支持tslib对触摸屏进行校准 源码
支持uboot及linux中的开机画面定制 源码
开机自行运行程序 包含在文件系统中
ALSA工具 源码
MP3播放程序:madplay 源码
多媒体播放器:mplayer 源码
DRM显示驱动测试工具modetest 源码
串口测试程序ttytest 包含在文件系统中
按钮测试程序input_tst 包含在文件系统中
frame buffer截图程序gsnap 包含在文件系统中
远程摄像头查看程序mpg-streamer 源码,需要选配件支持
物理内存查看工具memtool 源码
USB 3G/4G网卡拨号程序pppd 源码
