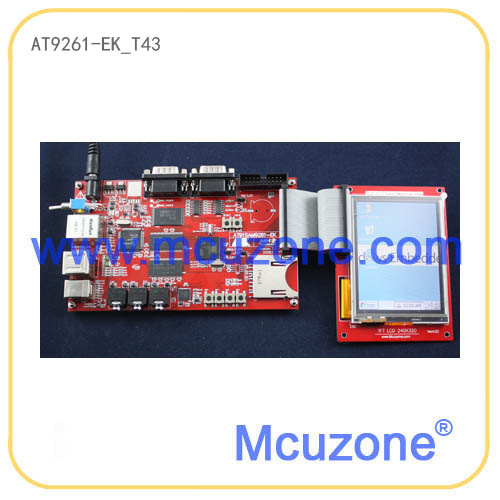

AT9261-EK开发板(AT91SAM9261),含4.3寸480*272 TFT LCD液晶屏 USB仿真器


查看大图

AT9261-EK开发板(AT91SAM9261),含4.3寸480*272 TFT LCD液晶屏 USB仿真器

AT91SAM9261(S)是ATMEL推出的超低功耗ARM9芯片,具备USB HOST,DEVICE,LCD控制器,3个USART,DBGU,SSC,SPI,TWI(I2C),SSC等片上资源。 AT9261-EK是基于AT91SAM9261(S)的开发板,板载USB,以太网,串口,SD卡,音频,JTAG,LCD接口,按键,LED。64MB SDRAM,128MB NAND FLASH。

  • 商品编号:13090203AT926143
  • 商品重量:800.000 克(g)
  • 货  号:100927AT9261LCD
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:5
  • 销售价: ¥299.00
购买数量:
  (库存4399)



技术支持时间为半年,技术支持限裸机和Linux及Wince三选一。

如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!


【产品简介】

AT91SAM9261是以ARM926EJ-S ARM Thumb 处理器为核心的完全的片上系统,它扩展了DSP指令集和Jazelle Java 加速器。主时钟频率190MHz 时性能高达210 MIPS。
AT91SAM9261是一个为带LCD显示应用而优化了的主机处理器。它的集成LCD控制器支持BW而且达到16M色彩,主动和被动LCD显示。160K字节的片上SRAM可配置为帧缓冲,能将LCD刷新对整体处理器性能上的影响减到最小。外部总线接口包括支持同步DRAM(SDRAM)和支持静态存储器的控制器,并有特殊接口电路以支持CompactFLASH、NAND Flash。
AT91SAM9261集成了一个支持影射的基于ROM的Boot loader,例如,从外部DataFlash影射到外部SDRAM。由软件控制的功率管理控制器(PMC)通过有选择的启用和关闭处理器、各种外设和工作频率的调解能使系统功率损耗保持最小。
AT91SAM9261还集成了宽范围的调试特性。包括JTAG-ICE,一个专用的UART调试通道(DBGU)和嵌入式实时追踪。这使所有应用的调试和开发,特别是严格要求实时性的应用得以实现

AT9261-EK是基于AT91SAM9261(S)的开发板,板载USB,以太网,串口,SD卡,音频,JTAG,3.5寸240×320 TFT LCD,按键,LED。64MB SDRAM,128MB NAND FLASH。采用整板4层板设计。如果需要核心板加底板结构设计,请查阅MDK9261-EK。

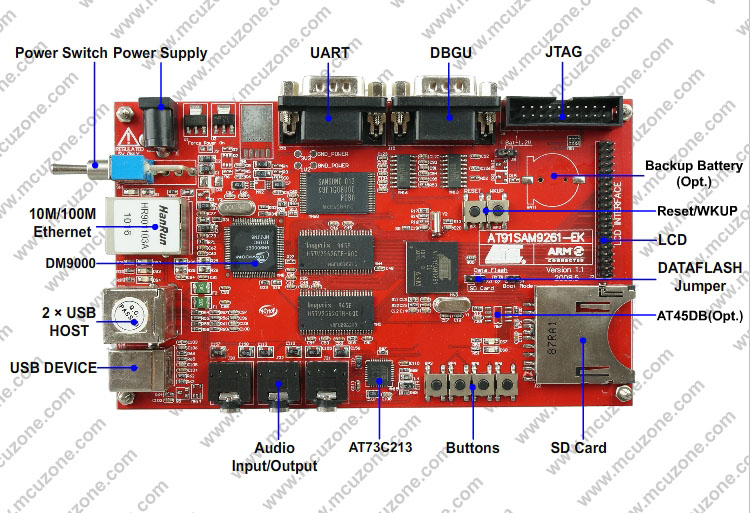

【硬件资源】

开发板硬件资源
处理器 AT91SAM9261S ARM926内核SOC,工业级,无铅,217BGA (需AT91SAM9261,加35元)
存储器 SDRAM 64MB
NAND FLASH 128MB,存储系统内核和应用程序 ;可加钱升级为256MB或1GB
DATA FLASH 选配,4MB DataFash,AT45DB321,存储系统启动代码;可另配8MDATAFLASH
调试接口 JTAG接口 2.54mm 标准 20pin
外设接口 USB 2.0 F-S Device端口 1路,完全兼容OHCI USB 2.0 F-S规格
USB 2.0 F-S Host端口 2路,全兼容OHCI USB 2.0 F-S规格
SD卡接口 1路,(SPI模式),无容量限制,AT91SAM9261自带SD控制器
调试串口 1路,RS232, 专用DBGU串口
五线串口 1路,支持RS485和ISO7816协议
LCD液晶屏接口 2.0mm 间距 40pin,引出了SAM9261的全部LCD信号线,支持TFT-LCD和STN-LCD
10/100Mbps网络 1路,带网络变压器和状态指示灯
触摸屏接口(ADS7843) 4线电阻触摸屏,集成于液晶屏接口
RTC实时时钟 CPU内置,电池默认不配
高质量音频输入,输出接口 芯片为AT73C213(linux内核4.9里无驱动)
人机接口 复位按键 1个
wake up按键 1个
用户按键 4个
电源 5V电源输入接口 1个
电源开关 1个
电源指示灯 1个
尺寸 90×152mm 4层板设计


【软件资源】

完善的Linux系统
(提供虚拟机,4.9.87内核版本)
Linux开发环境 arm-none-linux-gnueabi- (gcc 4.8.3) 支持ARM926ej-s,用于编译代码
虚拟机中的默认工具链 避免用户花额外时间自行搭建环境
虚拟机使用文档 提供文档
虚拟机版本 ubuntu 16.04.4 LTS
Bootstrap 版本:3.8.10 源码
完整的编译说明 提供文档
支持从nand flash加载,启动 源码
支持从data flash加载,启动 源码
u-boot 版本:2017.03 mcuzone修改
完整编译说明 提供文档
支持NAND flash启动 源码
支持data flash启动 源码,需要选配件支持
支持从网络下载启动 源码,需要tftp, nfs server
支持jffs2,ubifs等的烧写 源码
支持读取U盘文件 源码
开机画面 源码
Linux kernel 版本:Linux-4.9.87 mcuzone修改
完整编译说明 提供文档
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 源码
片上看门狗驱动 源码
片上RTC驱动 源码
DMA控制器驱动 源码
GPIO LED驱动 源码
NAND控制器驱动 源码
GPIO独立按键驱动 源码
片上SPI控制器驱动 源码
SPI外设驱动 源码
I2C控制器驱动 源码
外部I2C RTC,PCF8563,DS1307等 源码,需要选配件支持
外部SPI电阻触摸屏驱动 源码
LCD驱动,DRM风格 源码
LCD背光驱动 源码
USB HOST驱动,可以接U盘,键盘,鼠标等 源码
USB摄像头驱动UVC 源码,gspca,需要选配件支持
USB WiFi驱动:内核自带 源码,通用wifi驱动,支持某些特定成熟模块
USB device驱动,支持USB 串口,网卡,存储等 源码,内核自带(USB gadget)
USB声卡驱动 源码
SD卡驱动 源码
多串口驱动,支持DBGU 源码
百兆以太网控制器 源码
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 源码,需要选配件支持
ppp协议支持,可通过3G/4G猫拨号上网 源码
USB 3G网卡驱动,支持电信,联通3G等 源码,需要选配件支持
注意:1. 资源之间有引脚冲突:如SD与SPI冲突,不可用
Rootfs 基于busybox-1.28.3 源码
使用busybox创建rootfs 提供文档
ubifs介绍及在ARM Linux上的使用 提供文档
ubifs镜像制作工具 虚拟机上已安装,无需用户再编译安装
ubifs制作命令 虚拟机上有参考命令,直接输入即可制作rootfs镜像
参考用的rootfs文件夹 虚拟机上可以用于nfs启动板子
支持使用NFS启动 虚拟机已经配置NFS server
图形测试程序 QT,版本:4.8.7 源码
QT依赖库: zlib, libjpeg, libpng,  源码
QT依赖库编译方法 提供文档
QT编译方法 提供文档
QT用户程序建立及编译方法,基于Qt Creator,包括中文字体 提供文档
开发环境指南 使用网络启动开发板的方法 提供文档
板子程序测试方法 提供文档
ROOTFS生成ubi镜像的方法 提供文档
提供参考一键烧写包
其它软件特性 支持telent,ssh等远程登录方式 源码
支持ftp,tftp,wget等工具实现文件下载与上传 源码
支持webserver,内置httpd 源码
其它busybox自带的工具软件 源码
支持tslib对触摸屏进行校准 源码
支持uboot及linux中的开机画面定制 源码
开机自行运行程序 包含在文件系统中
ALSA工具 源码
多媒体播放器:mplayer 源码
串口测试程序ttytest 包含在文件系统中
按钮测试程序input_tst 包含在文件系统中
frame buffer截图程序gsnap 包含在文件系统中
远程摄像头查看程序mpg-streamer 源码,需要选配件支持
物理内存查看工具memtool 源码
USB 3G/4G网卡拨号程序pppd 源码

uC/OS-II uC/OS-II 2.86 + uc/GUI 3.90a 需另外加100元提供
keil MDK工程 源码(汉字显示,基础触摸)


【相关文档】

● 提供EK相关器件数据手册;
● 提供原理图(pdf格式);
● 提供yaffs2的移植文档
● 提供可参考的用户手册
● 提供AT91SAM9261中文数据册,微控电子作品


【F.A.Q】

Q: AT91SAM9261和 AT91SAM9261S有什么差别?
A:AT91SAM9261和AT91SAM9261S引脚完全兼容,主要差别在片内SRAM的大小。AT91SAM9261片内SRAM是160K,而AT91SAM9261S的片内SRAM只有16K。该片内SRAM为高速SRAM,容量大小直接影响制造成本,所以AT91SAM9261比AT91SAM9261S要贵不少价格。另外,9261的内部RAM可以配置为TCM,可以提高一些关键代码的运行速度。

Q: VC9261-EK和AT9261-EK以及MDK9261有什么差别?
A:VC9261-EK和MDK9261是核心板加底板设计,核心板为4层,底板为2层,用户可以在评估过程中直接从核心板上飞线调试,核心板引出了绝大多数的GPIO,评估完毕后用户可以自己设计二层底板,直接使用我们的核心板做二次开发;AT9261-EK采用的是整板4层版设计,外设和ATMEL原装EK差不多,但是AT9261-EK没有引出GPIO,用户如果要使用GPIO,只能使用LCD接口上有限的几个。两个板子的核心电路一样,提供的软件在两个板子上均可以运行。VC9261-EK和MDK9261的差别主要在于核心板,VC9261-EK采用的是2.0间距接插件,总共引出160个引脚;MDK9261采用的是1.27间距接插件,总共引出200脚。MDK9261引出的信号比VC9261-EK要全。具体引脚定义可以联系我们获取。

Q:开发板如何更新程序?
A:AT91SAM9261(S)芯片内部有一个32KB的ROM,该BOOTROM的作用是初始化外设,提供来自主机USB和DBGU的连接,我们可以在PC上安装一个SAM-BA的软件,然后再使用一条USB线即可实现程序的更新了。


【发货清单】

● AT9261-EK板一块;
● 4.3寸480*272 TFT LCD模块一块(带触摸,驱动板,手写笔);
● 5V稳压直流电源一个;
● USB方头线2条;
● 网线一条;
● USB仿真器一个;
● 20芯线一条;
● 串口线一条;
● DVD资料光盘一张;
