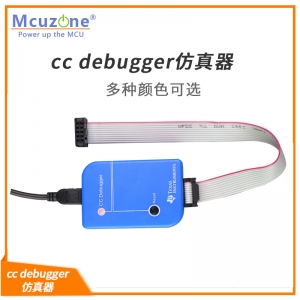

CC Debugger仿真器,TI原厂电路,有外壳


查看大图

CC Debugger仿真器,TI原厂电路,有外壳

CC Debugger 是TI推出的针对其生产的低功耗的射频片上系统(Soc)的编程和仿真器。可以配合IAR EW8051嵌入式平台软件进行调试和编程,也通过TI的“SmartRF Studio”软件进行无线模组的调试。

  • 商品编号:140404CCTI
  • 商品重量:300.000 克(g)
  • 货  号:140404CCTI
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:1
  • 销售价: ¥78.00
购买数量:
  (库存998)




采用TI原厂提供的电路,支持固件在线更新。



【仿真器介绍】

CC Debugger 是TI推出的针对其生产的低功耗的射频片上系统(Soc)的编程和仿真器。可以配合IAR EW8051嵌入式平台软件进行调试和编程,也通过TI的“SmartRF Studio”软件进行无线模组的调试。
CC 调试器支持所有射频片上系统,全面支持CC111x, CC251x, CC243x, CC253x and CC254x等系列
CC 调试器可以与 7.51A 或更高版本的 IAR EW8051 配合使用。
操作过程:
    1:安装工具和驱动程序,已便于获得所需的驱动程序,对此也有必要下载和安装以下两个软件中的一个或者全部即SmartRF Studio 和SmartRF Flash Programmer。
    2:连接debugger 和目标板。
    3:连接USB线。把USB线连接到Debugger上然后再连接电脑
    4:当调试器连接到电脑时,电脑会被认定为一个新的USB 设备Window系统会给这个设备安装一个驱动程序,当电脑出现提示后,选择自动搜寻驱动,就能完成安装
    5:按复位按键,检查LED状态指示灯, 当设备成功检测到目标板时 ,会显示为绿色;如果是红色表明目标板没有连接上。请确认是否连接错误或目标板没有供电
    6:开始使用工具,可以通过SmartRF Flash Programmer软件或者嵌入式系统平台来使用此设备
更详细的操作说明请参见用户手册。




【支持器件】

由于TI的器件在不停更新,所以CC Debugger仿真器也可以通过更新新固件来支持更多的新器件,具体支持的器件请参考SmartRF Programmer或者IAR里面的器件支持列表。
CC Debugger can be used to program and debug the following 8051-based system-on-chips form
Texas Instriments:
•CC1110, CC1111
•CC2430, CC2431
•CC2510, CC2511
•CC2530, CC2531, CC2533
•CC2540, CC2541
•CC2543, CC2544, CC2545

It is possible to control the same devices form SmartRF Studio. In addition, CC-Debugger can control the following transceivers from SmartRF Studio
•CC1120, CC1121, CC1125, CC1175
•CC1100, CC1101, CC110L, CC113L, CC115L
•CC2500, CC2520

It can also be used to program the PurePath Wireless devices:
•CC8520, CC8521
•CC8530, CC8531


【接口定义】

CC Debugger仿真器默认引出的是2.54mm间距10芯线,引脚定义如下:

注意:
1,VDD_TARGET引脚必须接目标板电源,不然仿真器接口电路不工作;
2,CC254x,CC2530调试或者编程只需要使用DC、DD、RESETN以及GND和VDD_TARGET引脚即可;
3,CSN、SCLK、MOSI/TX、MISO/RX用于通过SmartRF来实现数据抓包;
4,如果焊接了R11,则可通过9脚对目标板进行供电,注意输出电流不能太大,请控制在200mA;


【发货清单】

  • CC debugger仿真器一个(外壳颜色随机发货)
  • 2.54mm间距10芯线一条
  • mini usb线一条
  • 光盘一张
