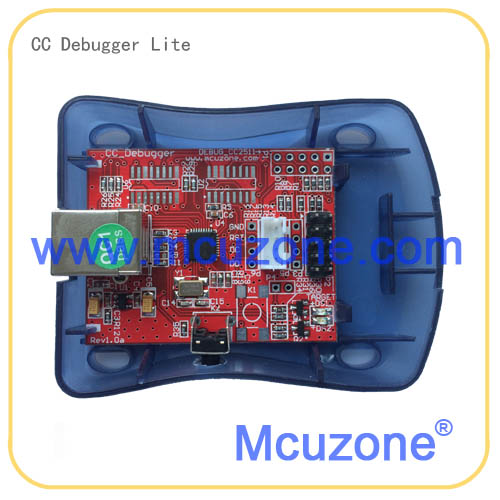

注意1：在TI原厂提供的电路上进行优化设计，默认并未焊接4T245电平转换芯片，建议目标板在3.3V±10％的电压下运行，支持固件在线更新；
注意2：内部默认仅焊接2.54间距10Pin插针，如需焊接2mm间距4Pin或者2.54mm间距4Pin请说明；
注意3：侧边复位按键用于在连接目标板后对系统进行复位操作，如果目标板工作正常，仿真器绿灯会亮起；

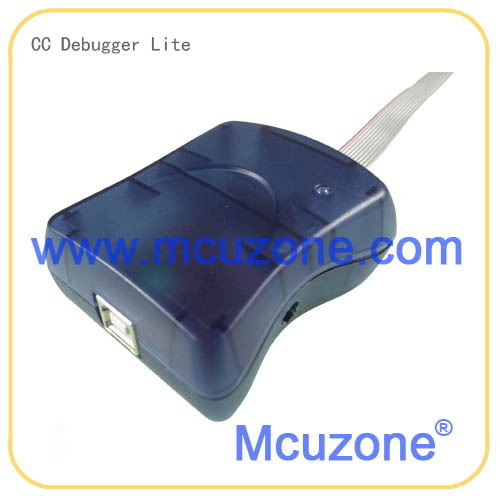

【仿真器介绍】
CC Debugger 是TI推出的针对其生产的低功耗的射频片上系统(Soc)的编程和仿真器。可以配合IAR EW8051嵌入式平台软件进行调试和编程，也通过TI的“SmartRF Studio”软件进行无线模组的调试。该简版CC Debugger并未焊接电平转换芯片，建议在3.3V±10％的电压下运行，如果超过范围建议购买带电平转换芯片的版本。
CC 调试器支持所有射频片上系统，全面支持CC111x, CC251x, CC243x, CC253x and CC254x等系列
CC 调试器可以与 7.51A 或更高版本的 IAR EW8051 配合使用。
操作过程：
1：安装工具和驱动程序，已便于获得所需的驱动程序，对此也有必要下载和安装以下两个软件中的一个或者全部即SmartRF Studio 和SmartRF Flash Programmer。
2：连接debugger 和目标板。
3：连接USB线。把USB线连接到Debugger上然后再连接电脑
4：当调试器连接到电脑时，电脑会被认定为一个新的USB 设备Window系统会给这个设备安装一个驱动程序，当电脑出现提示后，选择自动搜寻驱动，就能完成安装
5：按复位按键，检查LED状态指示灯， 当设备成功检测到目标板时 ，会显示为绿色；如果是红色表明目标板没有连接上。请确认是否连接错误或目标板没有供电
6：开始使用工具，可以通过SmartRF Flash Programmer软件或者嵌入式系统平台来使用此设备
更详细的操作说明请参见用户手册。
【支持器件】
由于TI的器件在不停更新，所以CC Debugger仿真器也可以通过更新新固件来支持更多的新器件，具体支持的器件请参考SmartRF Programmer或者IAR里面的器件支持列表。
CC Debugger can be used to program and debug the following 8051-based system-on-chips form
Texas Instriments:
•CC1110, CC1111
•CC2430, CC2431
•CC2510, CC2511
•CC2530, CC2531, CC2533
•CC2540, CC2541
•CC2543, CC2544, CC2545
It is possible to control the same devices form SmartRF Studio. In addition, CC-Debugger can control the following transceivers from SmartRF Studio
•CC1120, CC1121, CC1125, CC1175
•CC1100, CC1101, CC110L, CC113L, CC115L
•CC2500, CC2520
It can also be used to program the PurePath Wireless devices:
•CC8520, CC8521
•CC8530, CC8531
【接口定义】

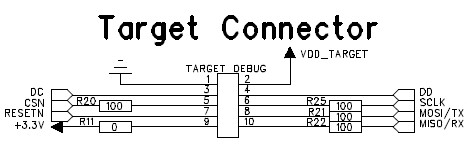

CC Debugger Lite仿真器默认引出的是2.54mm间距10芯线，引脚定义如下：
注意：
1，VDD_TARGET引脚必须接目标板电源，不然仿真器接口电路不工作；
2，CC254x，CC2530调试或者编程只需要使用DC、DD、RESETN以及GND和VDD_TARGET引脚即可；
3，CSN、SCLK、MOSI/TX、MISO/RX用于通过SmartRF来实现数据抓包；
4，如果焊接了R11，则可通过9脚对目标板进行供电，注意输出电流不能太大，请控制在200mA；
CC Debugger Lite仿真器内部还提供了2mm间距和2.54mm间距的4Pin调试接口，信号为DD,DC,RESET,GND，可以通过该4pin接口对目标板进行烧写和调试，这两个4Pin接口默认不焊接，如有需要请提前说明。
【发货清单】
- CC debugger Lite仿真器一个(带外壳)
- 2.54mm间距10芯线一条
