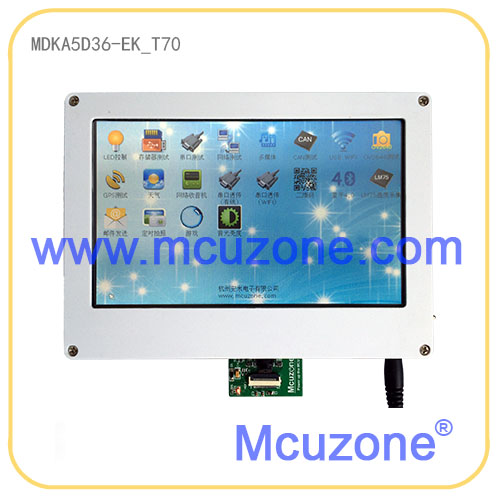

MDKA5D36-EK_T70开发板,536MHz A5内核ATSAMA5D36,256MB DDR2,256MB NAND,6串口,双CAN,千兆网加百兆网,支持Android 4.2,标配OV2640摄像头模块和USB WIFI


查看大图

MDKA5D36-EK_T70开发板,536MHz A5内核ATSAMA5D36,256MB DDR2,256MB NAND,6串口,双CAN,千兆网加百兆网,支持Android 4.2,标配OV2640摄像头模块和USB WIFI

ATSAMA5D36是ATMEL最新推出的Cortex-A5处理器,具有LCD控制器,高速USB HOST和Device,千兆和百兆双以太网,2个HSMCI,6个USART,3个I2C,ISI图像传感器(摄像头)接口,2路CAN,12通道12位ADC带触摸控制等。MDKA5D36-EK开发板具备256MB DDR2,256MB NAND,3个USB口,6路串口,7寸TFT液晶屏带电阻触摸屏,千兆和百兆双以太网,音频,2个SD等资源

  • 商品编号:140901D36T70
  • 商品重量:1000.000 克(g)
  • 货  号:140901D36T70
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:19
  • 销售价: ¥999.00
购买数量:
  (库存996)

可承接各类基于A5平台的项目和产品定制开发,包括各类AP+STA/IPv6/摄像头/远程控制/物联网/蓝牙/3G/智能家居网关等应用
本价格包含200万像数OV2640模块和USB WIFI无线网卡!

提供基于QT图形库的Linux虚拟机,并提供演示程序
提供Android 4.2烧写包,支持两路SD卡、两路USB HOST(键鼠)、USB Device(和PC连接)、音频输出、以太网
注意:如果需要运行Android建议使用512MB内存的核心板,如果使用256MB内存可能会出现系统和应用程序无法全部加载,标配为256MB。

技术支持时间为半年,技术支持限裸机和Linux二选一。

如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!


【应用程序】

MDKA5D31-EK平台QT演示例子汇总,D36基本适用:
http://www.mcuzone.com/bbs/read.php?tid=10941

注意:以上例子在购买开发板并确认收货后请邮件联系hdapple_2000@hotmail.com获取,Mcuzone仅提供演示代码,不对代码的可靠性做保证,也不对这些演示程序提供技术支持。另外,部分演示程序需要相关选配件,请联系我们购买或者自行设计。


【产品简介】

ATSAMA5D36是ATMEL最新推出的Cortex-A5处理器,具有LCD控制器,高速USB HOST和Device,千兆和百兆双以太网,2个HSMCI,6个USART,3个I2C,ISI图像传感器(摄像头)接口,2路CAN,12通道12位ADC带触摸控制等。

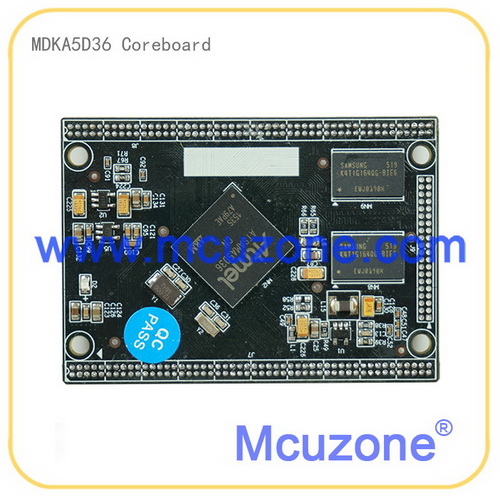

MDKA5D36核心板具备256MB DDR2,256MB NAND,采用1.27mm间距接插件,其中两边为50×2脚,第三边为20×2脚,全部GPIO引出,预留AT25存储器接口,具备4个3mm直径固定孔。

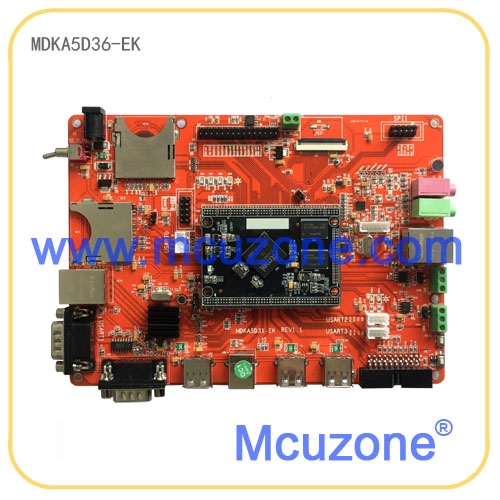

MDKA5D36-EK开发板板载2路SD卡座,10/100/1000M千兆以太网和10/100M百兆以太网,1路DBGU调试串口,1路RS232串口,3路TTL电平串口,7寸800×480 TFT LCD带电阻触摸,2路USB HOST,1路USB Device和Host复用接口(可配置为Device或者HOST模式),音频,外部pcf8563实时时钟,JTAG/SWD调试接口,LED,ISI摄像头接口,2路CAN,并引出ADC和SPI接口。标配200万像素OV2640摄像头和USB WIFI无线网卡并提供驱动。

ATSAMA5D3系列处理器主要差异:

外设 SAMA5D31                SAMA5D33                SAMA5D34                SAMA5D35                SAMA5D36
CAN0, CAN1
EMAC
GMAC
HSMCI2
LCDC
TC1
UART0, UART1


【硬件资源】

核心板硬件资源
处理器 ATSAMA5D36 主频536MHz,系统总线166MHz(当前软件配置为528MHz,系统总线132MHz),32KB D-cache,32KB I-Cache,160KB ROM,128KB SRAM
存储器 DDR2 32位 256MB DDR2(由2片16位128MB组成)
NAND FLASH 256MB NAND FLASH(可升级至1GB)
AT25系列 预留位置,用户可自行选配
接口 1.27mm间距,2×50×2+20×2插针引出 240pin接插件,全部GPIO引出(第三边40pin默认不焊接)
尺寸 46.7×65.7mm,1.8mm厚度 六层板,上市大厂精工制作

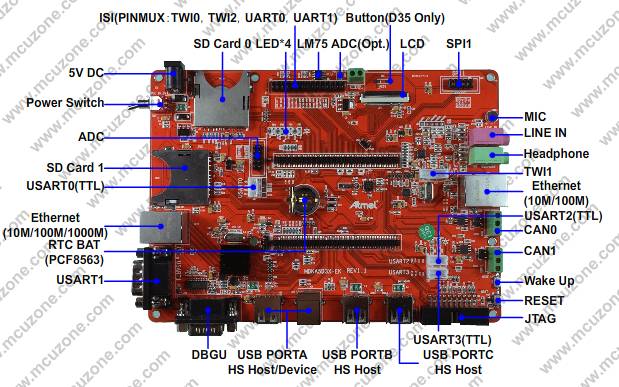

开发板硬件资源
调试接口 JTAG/SWD接口 20pin标准JTAG/SWD接口(IAR下使用JTAG接口)
外设接口 USB PORTA USB 2.0 HighSpeed接口 2路,USB Host&Device(注意:由PORTA拆分而来,不可同时使用)
USB PORTB USB 2.0 HighSpeed接口 1路,USB Host
USB PORTC USB 2.0 HighSpeed接口 1路,USB Host
SD卡接口 2路
EMMC模块 1路,与1路SD卡复用(预留,默认不焊接)
10/100M自适应以太网 1路,RMII模式
10/100/1000M自适应以太网 1路,MII模式
RS232调试串口 1路
普通RS232串口 1路
TTL串口 3路,2.0间距4pin插针
CAN接口 2路
音频输入 2路,(1路micin,1路linein)
音频输出 1路
内部ADC 6路,2.54间距插针
外部ADC 1路,采用ADS1110芯片(预留,默认不焊接)
RTC 外部PCF8563实时时钟,纽扣电池座(电池默认不配)
LM75A TWI(I2C)接口温度传感器
TWI(I2C)插针 1路,2.0间距插针

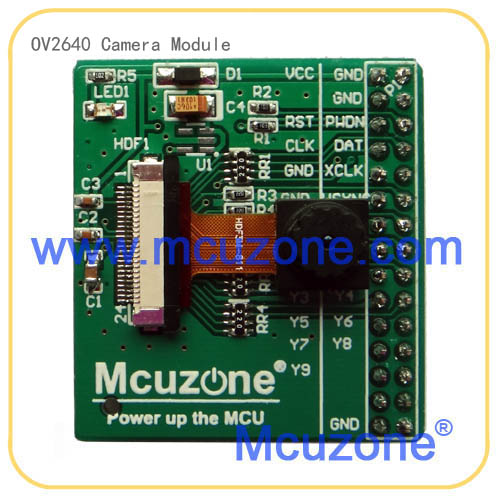

ISI接口 1路,标配200万像素OV2640摄像头模块
TFT液晶屏接口 1路,40Pin 0.5mm间距FPC接口,标配800*480液晶屏
SPI插针 2路,2.54间距插针
人机接口 复位按键 1路
唤醒按键 1路
用户按键 1路(预留,默认不焊接)
电阻触摸屏 4线触摸
用户LED 6盏
电源 电源指示灯 1盏
电源开关 1个
电源输入 1路,5V DC输入
尺寸 180×130mm 2层板

开发板串口资源
丝印 芯片引脚 备注
J30 DBGU (TXD-PB31  RXD-PB30) RS232
J27 USART0(TXD-PD18  RXD-PD17) TTL
J29 USART1(TXD-PB29  RXD-PB28) RS232
J31 USART2(TXD-PE26  RXD-PE25) TTL
J32 USART3(TXD-PE19  RXD-PE18) TTL
J11 UART0(TXD-PC30  RXD-PC29) TTL(集成于ISI接口)
J11 UART1(TXD-PA31  RXD-PA30) TTL(集成于ISI接口)





注意1:核心板只焊接两边接插件,第三边默认不焊接;


 【软件资源】

裸机程序(IAR和GNU两个平台) ATMEL软件包
点击查看已验证的裸机程序
ADC_ADC12 源码,片上12位ADC采集 已验证
CAN 源码,控制局域网通讯 已验证
DMA 源码,DMA传输 已验证
Getting-Started 源码,入门演示例子 已验证
PMC_Clock_Switching 源码,PMC切换时钟演示
SSC_DMA_AUDIO 源码,SSC接口音频演示 已验证
TWI_EEPROM 源码,TWI(兼容I2C)接口EEPROM(AT24),需要选配件支持
TWI_Slave 源码,TWI(兼容I2C)接口从机演示
SYSC 源码,系统控制
ADC_TouchScreen 源码,片上ADC做电阻触摸屏控制器 已验证
LCD 源码,TFT液晶屏演示 已验证
ISI 源码,图像传感器接口 已验证
FUSE 源码,熔丝例子 已验证
SPI_Slave 源码,SPI从机模式
TC_Capture_Waveform 源码,定时器捕捉波形演示 已验证
USART_HW_Handshaking 源码,USART硬件握手
USART_SPI 源码,USART的SPI模式
USART_Synchronous 源码,USART的同步模式
USART_Serial 源码,USART的串行模式 已验证
USART_ISO7816 源码,USART的ISO7816模式
USART_RS485 源码,USART的RS485模式
PWM 源码,脉宽调制器演示 已验证
Periph_Protect 源码,外设保护 已验证
HSMCI_Multimedia_Card 源码,HSMCI接口读写MMC卡
HSMCI_SDCARD 源码,HSMCI接口读写SD卡
HSMCI_SDIO 源码,HSMCI接口读写SDIO外设,需要特定硬件
SMC_NANDFlash 源码,NAND操作 已验证
SMC_NORFlash 源码,NOR操作,需要选配件支持
SPI_SerialFlash 源码,SPI接口的串行FLASH(AT25),需要选配件支持 已验证
EMAC 源码,百兆网络控制器 已验证
EMAC_lwip 源码,lwIP网络协议 已验证
EMAC_uip_helloworld 源码,基于uip的helloworld 已验证
EMAC_uip_telnetd 源码,基于uip的telnetd 已验证
EMAC_uip_webserver 源码,基于uip的webserver 已验证
GMAC 源码,GMAC千兆网控制器 已验证
GMAC_lwip 源码,千兆网卡lwip协议 已验证
GMAC_uip_helloworld 源码,基于uip的helloworld 已验证
GMAC_uip_telnetd 源码,基于uip的telnetd 已验证
GMAC_uip_webserver 源码,基于uip的webserver 已验证
USB_AUDIO_looprec 源码,USB音频,回环录音 已验证
USB_AUDIO_Speaker 源码,USB音频,扬声器输出 已验证
USB_CDC_Serial 源码,USB的CDC串口例子
USB_Core 源码,USB内核 已验证
USB_HID_AUD 源码,HID类的AUD 已验证
USB_HID_Keyboard 源码,HID类的键盘 已验证
USB_HID_Mouse 源码,HID类的鼠标 已验证
USB_HID_MSD 源码,HID类的MSD 已验证
USB_HID_Transfer 源码,HID类的传输 已验证
USB_IAD_CDC_AUD 源码,USB复合设备,CDC + Audio 已验证
USB_IAD_CDC_HID 源码,USB复合设备,CDC + HID 已验证
USB_IAD_CDC_MSD 源码,USB复合设备,CDC + MSD 已验证
USB_Massstorage 源码,USB存储设备
USB_IAD_CDC_CDC 源码,USB复合设备,CDC + CDC 已验证

The software package includes the following libraries:
- Libraires
- libchip_SAMA5D3x
- libboard_SAMA5D3x-ek
- libnandflash
- libpmecc
- libsdmmc
- libspiflash
- libstoragemedia
- usb

Linux + Qt系统
交叉编译工具 arm-vfpv4-linux-gnueabi- (gcc 4.7.2) 独家提供,支持硬件VFP加速,提升性能
arm-vfpv4-eabi- (gcc 4.7.2) 用于编译Linux相关代码
Bootstrap 版本:3.5.4
支持从nand flash加载,启动 源码
支持从data flash加载,启动 源码,需要选配件支持
支持从serial flash 加载,启动 源码,需要选配件支持
支持从SD卡加载,启动 bin文件,用于烧错代码时恢复SAM-BA状态
支持直接加载并启动Linux内核 源码,用于快速启动
u-boot 版本:2012.10
支持NAND Flash启动 源码
支持SD卡启动 源码
支持Data Flash启动 源码,需要选配件支持
支持Serial Flash启动 源码,需要选配件支持
支持gpio测试,方便快速确认板子连接,便于量产检测 源码
Linux kernel 版本:linux-3.10.0
开机画面,boot logo 源码
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 源码
片上WDT 源码
片上RTC驱动 源码
LED驱动 源码
NAND控制器驱动,支持硬件ECC 源码
GPIO独立按键驱动 源码
片上SPI控制器驱动 源码
ENC28J60驱动 源码,需要选配件支持
SPI 用户模式驱动,用于控制外部SPI液晶屏 源码,需要选配件支持
SPI data flash驱动 源码,需要选配件支持
I2C控制器驱动 源码
I2C EEPROM驱动 源码,需要选配件支持
I2C 用户模式驱动i2c-dev,用于控制外部段式液晶屏 源码,需要选配件支持
I2C ADC,ADS1110驱动 源码,需要选配件支持
I2C 温度传感器LM75A驱动 源码
外部I2C RTC,PCF8563,DS1337等 源码,需要选配件支持
PWM驱动 源码
片上TSCADC(电阻屏控制器)驱动 源码,占用通用ADC引脚
PPP拨号连接的支持 源码,需要选配件支持
LCD驱动 源码
片上LCD控制器驱动 源码
LCD背光驱动 源码
USB HOST驱动,可以接U盘,键盘,鼠标等 源码
USB摄像头驱动 源码,需要选配件支持
USB 以太网卡驱动,方便扩展有线网卡 源码,需要选配件支持
USB WiFi驱动 已编译配置好,标配,可申请源码但不提供编译指导
USB WiFi内置驱动 源码
USB device驱动,支持USB 串口,网卡,存储等 源码
SD卡驱动 源码
多串口驱动 源码
片上加密硬件模块驱动 源码
音频驱动 源码,需要特定硬件支持
片上百兆以太网控制器MAC 源码
片上千兆以太网控制器MAC 源码
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 源码,需要选配件支持
CAN网络驱动 源码
OV2640 摄像头驱动  源码,标配
Rootfs busybox 版本:1.21.1 源码
使用busybox创建rootfs
ubifs镜像制作工具 已安装,无需用户再编辑
命令行测试工具 ttytest 源码
input_tst 源码
CAN测试命令行程序 源码
CH452数码管显示模块测试程序 源码,需要选配件支持
PCF8562段式液晶屏测试程序 源码,需要选配件支持
LED测试程序 源码
触摸屏校准测试程序 源码,tslib
MEMTOOL内存测试工具 源码
OV2640测试程序 源码
嵌入式图形系统界面 QT 4.8.5
应用程序 demo01:LED控制,倒计时,秒表
demo02:18B20串口通讯 从单片机读取数据并显示(需要选配件支持)
demo03:天气预报,时间同步
demo04:LM75A温度监测 可设置安全温度,可显示温度,超过安全温度会报警
demo05:计算器
demo06:软键盘
demo07:UDP通讯 UDP服务器和客户端进行通讯
demo08:TCP通讯 TCP服务器和客户端进行通讯
demo09:LM75温度采集并绘图显示 采集数据并绘制曲线
demo10:LM75温度记录仪 需要特定硬件
demo11:GPS演示 需要选配件支持
demo12:PCF8562段式液晶显示模块演示 需要选配件支持
demo13:邮件发送演示
demo14:FTP上传演示 FTP上传,下载
demo15:按键计数演示 需要选配件支持
demo16:CH452数码管驱动模块演示 需要选配件支持
demo17:GSM收发短信和拨打电话演示 需要选配件支持
demo18:热电偶温度采集演示 需要选配件支持
demo19:步进电机驱动演示 需要选配件支持
demo20:摄像头定时拍照演示 需要选配件支持
demo21:CAN通讯演示
demo25:单路串口转以太网透传服务器演示 仅提供给增票客户
以上例子点击,可查看相应的帖子,在购买开发板并确认货款后请邮件联系hdapple_2000@hotmail.com获取;不对代码的可靠性做保证,也不对这些演示程序提供技术支持。
其它软件特性 支持telent,ssh等远程登录方式,编译管理 源码
支持ftp,tftp,wget等工具实现文件下载与上传 源码
支持webserver,内置httpd 源码
支持SD卡启动,支持烧写失败后通过SD卡恢复 方案演示
支持tslib对触摸屏进行校准 源码
开机自行运行程序 源码,脚本
多媒体支持 支持本地mp3文件播放 源码
支持播放网络电台 源码
支持视频播放 源码,mplayer支持VFP加速
支持wav文件播放 源码
支持网络方式查看摄像头 源码,需要选配件支持

Android 4.2.2
Android 版本:4.2.2 完整Android编译环境
Android bootstrap 源码
Android Kernel 源码
Android System 源码


 【文档资料】

文档资料
文档资料(pdf格式) MAN3050:在IAR上调试SAMA5D3X例程 用于演示在IAR平台调试SAMA5D3X裸机例程
MAN3048:MDKA5D3X核心板规格书 用于介绍核心板的尺寸和引脚定义以及注意事项
MAN3094:使用基于VirtualBox虚拟机镜像(SAMA5D3X) 用于介绍虚拟机软件的安装和虚拟机的使用
MAN3049:MDKA5D3X-EK开发板基于linux测试手册 用于介绍开发板外设测试
MAN3051:MDKA5D3X-EK开发板uCOSIII调试指南 用于IAR的uCOSIII调试演示
原理图 PDF格式,包括核心板原理图和底板原理图
芯片数据手册 板载主要芯片的数据手册


【Linux图形库介绍】
MDKA5D36-EK开发板采用QT4做为图形库。

Qt是一个跨平台的C++图形用户界面库,由挪威 TrollTech公司出品,后被NOKIA收购,现被Digia收购,目前包括Qt、基于Framebuffer的Qt Embedded、快速开发工具Qt Designer、国际化工具Qt Linguist等部分。 Qt支持所有 Unix系统,当然也包括Linux,还支持 WinNT/Win2k,Win95/98 平台。Qt Creator是Qt被Nokia收购后推出的一款跨平台的轻量级Qt集成开发环境,Qt Creator包括项目生成向导、高级的C++代码编辑器、浏览文件及类的工具、集成了Qt Designer、Qt Assistant、Qt Linguist、图形化的GDB调试前端,集成qmake构建工具等。目前我们使用的是嵌入式平台版本的QT4,即Qt Embedded,开发平台采用的是Ubuntu虚拟机+QT Creator。


【发货清单】

  • MDKA5D36-EK开发板一块,含7寸TFT液晶屏并带电阻触摸屏
  • 200万像数OV2640模块一个
  • USB WIFI无线网卡一个
  • 5V 2A电源一个
  • USB线一条
  • 交叉串口线一条
  • 网线两条(百兆和千兆)
  • DVD资料光盘一份(同一客户仅发一份)
