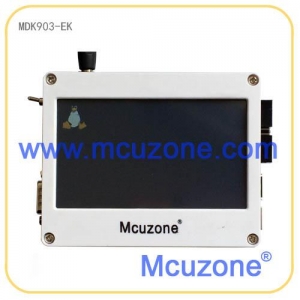

MDK32903-EK_T43(N32903U1DN)开发板,标配4.3寸液晶屏(与摄像头接口复用),内置8MB DDR的ARM9 SOC,QFP128


查看大图

MDK32903-EK_T43(N32903U1DN)开发板,标配4.3寸液晶屏(与摄像头接口复用),内置8MB DDR的ARM9 SOC,QFP128

N32903是新唐公司(原台湾华邦)出品的ARM926内核SOC,在QFP128的封装内集成了8MB DDR,在1.8V内核电压下可以稳定运行在200MHz。 N32903片上外设主要有:CMOS摄像头接口、JPEG编解码器、2D加速引擎、LCD控制器(最大1024×768)、音频DAC、I2S、NAND控制器、USB 2.0HS Device、USB 1.1 Host、SD/MMC/SDIO/SDHC控制器、2xUART、PWM、SPI、I2C、RTC、ADC。

  • 商品编号:141129N903T43
  • 商品重量:800.000 克(g)
  • 货  号:141129N903T43
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:6
  • 销售价: ¥320.00
购买数量:
  (库存97)

注意:液晶屏接口位于板子反面(与摄像头接口复用),本价格标配4.3寸480272液晶屏并带电阻触摸屏;
注意:电池默认不配,sRGB LCD接口默认不焊接,反面SD卡座有时焊接TF卡座(以实际收到板子为准);
注意:调试串口需要采用母对母交叉线
注意:JTAG口可以用于调试裸机程序,USB口可用于烧写裸机程序和Linux系统

如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!


【产品介绍】

N32903是新唐公司(原台湾华邦)出品的ARM926内核SOC,在QFP128的封装内集成了8MB DDR,在1.8V内核电压下可以稳定运行在200MHz。
N32903片上外设主要有:CMOS摄像头接口、JPEG编解码器、2D加速引擎、LCD控制器(最大1024×768)、音频DAC、I2S、NAND控制器、USB 2.0HS Device、USB 1.1 Host、SD/MMC/SDIO/SDHC控制器、2xUART、PWM、SPI、I2C、RTC、ADC。在软件上,N32903提供Linux 2.6.35 BSP包以及几乎包括所有片上外设驱动的裸机演示程序。


【硬件资源】

开发板硬件资源
处理器 N32903U1DN ARM926内核SOC,200MHz@1.8V,8KB D-cache,8KB I-Cache,8KB SRAM,16KB ROM
存储器 SPI FLASH 16MB
NAND FLASH 128MB
内存 8MB(集成于cpu的QFP128封装内)
调试接口 JTAG接口 2.54 2*10,20pin,JTAG(与高速串口复用,两者不要同时使用)
外设接口 USB 2.0 HighSpeed Device 1路
USB 1.1 Host 1路
SD卡接口 1路,反面
RS232 normal串口 1路(normal UART RS232)
TTL normal串口 1路(normal UART TTL,与RS232串口为同一路),预留
TTL high串口 1路(high UART TTL),与JTAG复用不可同时使用
摄像头接口 2.54mm间距,30pin,标配30万像素OV7725摄像头模块
RGB液晶屏接口 0.5mm间距,40Pin FPC(与摄像头接口复用,不可同时使用)
SRGB液晶屏接口 0.5mm间距,30Pin FPC(与摄像头接口可同时使用),预留
SPI接口 1路,预留
ADC触摸屏接口 4线电阻触摸屏ADC,集成于液晶屏接口
I2C接口 1路,集成于摄像头接口(详见原理图)
RTC实时时钟 CPU内置,电池默认不配
音频输出DAC 1路(可选配 音频小板模块)
I2C接口LM75A温度传感器 1路,选配件
MIC输入ADC 1路(可选配 音频小板模块)
人机接口 启动配置拨码开关 6位
独立按键 2个
复位按键 1个
用户LED 4个
电源 5V电源输入接口 1个
电源开关 1个
电源指示灯 1个(3V3电源)
尺寸 110*87mm 2层板设计






软件资源】

裸机例程(点击查看已验证例程)
Nuvoton原厂裸机程序包,基于ADS1.2/KEIL 源码,部分程序仅提供库函数
ADC 源码,adc演示程序(KEIL/ADS均已验证)
AVI 库,AVI播放器(KEIL/ADS均已验证)
EDMA 源码,EDMA测试(KEIL/ADS均已验证)
BLT 源码,BLT测试(KEIL/ADS均已验证)
ExNandWriter 库,NAND写入程序,有文档
Font 源码,字体显示程序(KEIL/ADS均已验证)
Gnand 库,NAND基础操作库
GPIO 源码,GPIO操作(KEIL/ADS均已验证)
I2C 源码,(KEIL/ADS均已验证)
I2S 源码,
JPEG 源码,硬件JPEG加速演示(KEIL/ADS均已验证)
KPI 源码,按键例程
Loader 源码,裸机程序的加载程序,支持NAND/SPI/SD(KEIL/ADS均已验证)
NandWriter 源码,NAND写入程序
NVT Loader 源码,支持NVT的加载程序(KEIL/ADS均已验证)
NVTFAT 库,基于NAND的FAT文件系统,例子与文档
PWM 源码,PWM演示例子(KEIL/ADS均已验证)
RTC 源码,RTC演示例子(KEIL/ADS均已验证)
SDWRITER 源码,SD卡写入程序,有文档
SIC 源码,SIC演示,支持SD,NAND(KEIL/ADS均已验证)
SIC_SECC 源码,(KEIL/ADS均已验证)
SPI 源码,SPI Flash操作演示例子(KEIL/ADS均已验证)
SPIWRITER 源码,SPI写入程序演示
SPU 源码,SPU音频演示(KEIL/ADS均已验证)
SYSLIB 系统设备操作库
UDC 源码,USB设备接口例程,USB存储设备及USB摄像头(KEIL/ADS均已验证)
USB_Core 库,USB HOST相关(KEIL/ADS均已验证)
VideoIn 源码,视频输入接口例程
VPOST 源码,视频输出接口例程(KEIL/ADS均已验证)
MP3 库,MP3格式音频的播放演示(KEIL/ADS均已验证)
WMA  库,WMA格式音频的播放演示(ADS已验证)

裸机例程的演示汇总贴

LINUX
Linux开发环境 arm-none-linux-gnueabi-(gcc 4.2.1) 工具链
Loader 支持从多种介质上加载程序运行
SPI Flash Loader 源码
NAND / NVT Loader
SD Loader 源码
turbo writer支持将代码烧写到flash等存储介质 PC软件,便于快速验证
turbo writer支持将代码加载到DRAM中直接运行 PC软件,便于快速验证
Linux Kernel 版本:Linux-2.6.35.4
SD卡驱动 源码
SPI驱动 源码,SPI接口插针引出(未验证)
Nand Flash驱动
SPI Flash 驱动 源码
SPU驱动 源码,未引出
VPOST驱动(LCD) 源码,支持4.3寸液晶屏
UART串口驱动 源码
USB HOST驱动 源码,支持鼠标和U盘等
USB Device驱动 源码
GPIO驱动 源码
Watchdog驱动 源码
EDMA驱动 源码
RTC驱动 源码,我们默认不配电池
I2C驱动 源码
keypad驱动 源码
BLT驱动 源码
JPEG硬件编解码器驱动 源码
通用ADC驱动 源码
touchscreen驱动 源码,4线ADC电阻触摸屏驱动
videoin驱动 源码,未验证
Linux Rootfs busybox 1.15.2
使用initramfs rootfs内置在kernel文件中,单一文件
支持硬件JPEG加速的libjpeg
其它特性 内置8MB DDR (N32903) 节省BOM cost,缓解布线压力
硬件JPEG编解码 方便进行JPEG图片的编码及解码
官方烧写工具turbo writer 方便通过USB口进行烧写及测试


文档
● 提供EK相关器件数据手册;
● 提供开发板原理图(pdf格式);
● 提供用户手册(MUM9205A);
● 提供芯片设计指南(原厂);
● 提供原厂bsp用户手册(原厂);
● 提供裸机参考指南(原厂);
● 提供TurboWriter使用指南(原厂);


【发货清单】

  • MDK32903(N32903)开发板一块,含4.3寸液晶屏
  • 5V 电源
  • USB线(用于下载)
  • 串口交叉线
  • 光盘一张(同一客户仅发一张)

芯片可以从立创商城采购:http://www.szlcsc.com/product/details_97533.html
