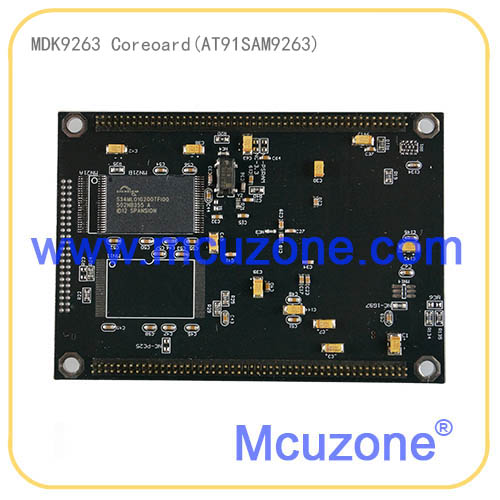

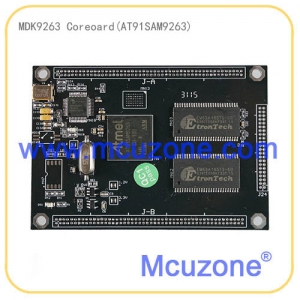

MDK9263核心板(AT91SAM9263)


查看大图

MDK9263核心板(AT91SAM9263)

AT91SAM9263是ATMEL为工业控制领域设计的ARM9处理器,具备USB HOST,USB Device,CAN,以太网,两条EBI总线,3个USART,DBGU,SPI,TWI,SSC。 MDK9263核心板板载64MB SDRAM,128MB NAND FLASH,200脚1.27间距双排插针引出。并预留44脚总线接口,可自行焊接以连接总线外设。

  • 商品编号:100928MDK9263CO
  • 商品重量:100.000 克(g)
  • 货  号:100928MDK9263CO
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:5
  • 销售价: ¥280.00
购买数量:
  (库存4400)

此为10个起单价,购买数量少于10个的,请联系我们咨询价格,未沟通,直接下单数量少于10的,我们概不发货,谢谢配合.


 【CPU性能】

1、融合了ARM926EJ-STM ARM THUMB的处理器
-DSP指令扩展,用于JAVA 加速处理器的JAZELLE技术
-16K字节高速缓冲器,16K字节指令高速缓冲器,写缓冲器
-在220MHZ 220MIPS
-内存管理单元
-EmbededICETM,调试通讯信道支持
-中等规模的执行内嵌式宏单元结构
2、总线矩阵
-9个32位层矩阵,允许片上总线带宽合计达28.8Gbps
-引导模式选项,映像命令
3、嵌入式内存
-一个128K字节的内部ROM,以最大总线矩阵速度实现单周期访问
-一个80K字节的内部SRAM,以处理器最大速度或最大总线矩阵速度实现单周期访问
-一个16K字节的内部SRAM,以最大总线矩阵速度实现单周期访问
4、双外部总线接口(EBI0-EBI1)
-EBI0支持SDRAM,静态内存,使能的ECC Nand Flash 和compact Flash。
-EBI1支持SDRAM,静态内存,使能的ECC Nand Flash。
5、DMA控制器
-充当一个总线矩阵主控器
-内嵌两个单向信道,这两个信道具备编程优先权、地址产生、信道缓存和控制。
6、20个外设DMA控制器信道
7、LCD控制器
-支持主动或被动显示
-在TFT模式下每个像素最大可以24bit,在STN彩色模式下每个像素最大可以16bit。
-在TFT模式下最大可以16M彩色,分辨率可达2048X2048,支持虚拟屏幕缓存。
8、2D图形加速器
-直线拖动,块转移,多边形填充,剪切,命令排队。
9、摄像传感器接口
-ITU-R BT.601/656外部接口,可编程帧捕捉速率。
-12bit接口,可以支持高灵敏度传感器。
-SAV和EAV同步,preview path with scaler,YcbCr格式。
l0、USB2.0全速(12Mbit/秒)主机双端口
-双片上收发器
-集成的FIFO和专用的DMA信道。
l1、USB2.0全速(12Mbit/秒)设备端口
-片上收发器,2,432字节可配置的集成DPRAM。
l2、10/100 Base-T以太网MAC
-独立的媒体接口或简化的独立的媒体接口。
-有用于接收和发送的28字节FIFO和专用的DMA信道。
l3、全部特性的系统控制器,包括
-复位控制器,停止控制器。
-20个32bit电池后备寄存器,总计达80字节。
-时钟发生器和电源管理控制器。
高级中断控制器和调试单元。
周期间个计时器,看门狗计时器和双实时计时器。
1)复位控制器(RSTC)
-基于两个上电复位单元,复位源识别和复位输出控制。
2)停止控制器(SHDWC)
-可编程管脚控制和唤醒电路。
3)时钟发生器(CKGR)
-32768Hz低耗电振荡器用于后备电源供应,提供一个永久的低速时钟。
-3-20MHz片上振荡器,两个最大240MHz的PLL。
4)电源管理控制器(PMC)
-较低时钟运行模式,软件可编程电源优化容量。
-4个可编程外部时钟信号。
5)高级中断控制器(AIC)
-可单独屏蔽,8级优先权,矢量中断源。
-两个外部中断源和一个快速中断源,虚假中断保护。
6)调试单元(DBGU)
-2线UART并且支持调试通讯信道,可编程ICE存取阻止。
7)周期性间隔计时器(PIT)
-20bit间隔计时器加12bit间隔计数器。
8)看门狗计时器(WDT)
-加密保护,仅一次性编程,视窗化的16-bit计数器运行于低时钟
9)两个实时计时器(RTT)
-带有16-bit预分频器的自由备份计数器运行于低时钟
l4、5个32-bit并行输入/输出控制器(PIOA,PIOB,PIOC,PIOD和PIOE)
-160可编程的I/O线同时传输于外部设备2 I/O
-每一条I/O线的信号输入、改变、中断性能
-个别可编程的漏极开路输出、上拉电阻、同步输出
-16全面可编程信息目标邮箱,时间戳计数器
l5、两个多媒体接口卡 (MCI)
– SD卡/SDIO 和 MultiMediaCard 驱动
– 自动化协议控制和用PDC快速自动化数据传输
– 每一控制器带有两个SD卡槽支持
l6、两个同步串行控制器(SSC)
–每一个接收器和转换器有独立时钟和帧同步信号
– I2S模拟接口支持, 时间分区同步传输支持
– 以32-bit数据转换器高速持续数据流性能
l7、一个AC97 控制器 (AC97C)
– 6-频道信号 AC97 模拟前端接口,插槽分配
l8、3个通用同步和异步收发器 (USART)
– 独立的波特率发生器, IrDA红外线调制、解调,曼彻斯特编码、解码
– 支持 ISO7816 T0/T1 Smart 卡,硬件握手信号, RS485 支持
l9、两个主从串行总线接口(SPI)
– 8到16-bit 可编程的数据长度,4个外部总线芯片选择
– 每秒 90Mbits速度的同步通信
20、一个3频道的16-bit 计时器和计数器(TC)
– 三个外部时钟输入端, 每个频道提供2个多功能 I/O 插口
– 双 PWM 发生器, 原理图攫取,波形攫取模式,连接、断开性能
2l、一个四频道16-bit PWM 控制器WMC)
22、一个两线接口 (TWI)
– 主模式支持,支持所有的 Atmel EEPROMs
23、所有数字引脚的IEEE 1149.1 JTAG边界扫描
24、电源供应
–VDDCORE 和 VDDBU 电压为1.08V 至1.32V
–VDDOSC 和 VDDPLL电压为 3.0V 至 3.6V
–VDDIOP0 (外设I/Os)电压为2.7V 至 3.6V
–VDDIOP (外设 I/Os)电压为11.65V 至 3.6V
–VDDIOM0/VDDIOM1 可编程电压为 1.65V 至 1.95V 或者 3.0V 至 3.6V (内存 I/Os)




【硬件资源】

核心板硬件资源
处理器 AT91SAM9263 工业级,主频200MHz,系统总线100MHz,128KB ROM,80+16KB SRAM
存储器 SDRAM 32位,64M
NAND FLASH 128MB NAND FLASH(可升级至256M/512M/1GB)
DATA FLASH 预留AT45位置,可选配
并行NOR FLASH 预留位置,用户可自行选择焊接
PSRAM 预留位置
网络 DM9161AEP 10M/100M网络
电源 板载1.2V和3.3V电源芯片 只需给核心板供5V电源
接口 1.27mm间距,2×50×2+22×2插针引出 引出EBI0总线,大部分GPIO引出(第三边44 pin默认不焊接)
尺寸 55.6×80mm,1.8mm厚度 六层板,上市大厂精工制作


【软件资源】

一,裸机程序
● 提供LCD测试程序,IAR版本;
● 提供LED(GPIO)测试程序,包括KEIL版本,IAR版本;
● 提供网络测试程序,IAR版本;
● 提供ATMEL软件包,主要包含以下例子(ATMEL提供,基于IAR平台和ADS平台):
  ◆ DataFlash读写程序
  ◆ Dhrystone测试程序
  ◆ LCD演示程序
  ◆ NAND FLASH读写程序
  ◆ NOR FLASH读写程序
  ◆ RTT演示程序
  ◆ SD卡读写程序
  ◆ LED控制程序
  ◆ Slideshow LCD演示程序(类数码相框应用)
  ◆ USB Device演示程序
  ◆ HID键盘演示程序
  ◆ Massstorage演示程序
  ◆ AC97演示程序
  ◆ CAN演示程序
  ◆ EMAC的lwip演示程序
  ◆ EMAC的uip演示程序
  ◆ ISO7816智能卡演示程序
  ◆ PWM演示程序
  ◆ TWI(IIC/I2C)读写程序
  ◆ USART测试程序

二,linux
● 提供U-Boot源码;
● 提供busybox源码;
● 提供Linux编译所需的工具链;
● 提供Linux 2.6.xx;
● 提供以下驱动源码:
  ◆ CAN驱动(详情请联系)
  ◆ 10/100M以太网驱动
  ◆ 2路USB HOST驱动,支持U盘,USB mass storage,USB HID,USB2UART
  ◆ USB Device驱动
  ◆ LCD驱动
  ◆ 触摸屏驱动
  ◆ 通用串口驱动
  ◆ 按键驱动
  ◆ Nand Flash对应的MTD驱动
  ◆ jffs2文件系统支持
  ◆ FAT文件系统支持
  ◆ SPI驱动
  ◆ TWI(I2C)驱动
  ◆ 片上RTC驱动
  ◆ 板载声卡驱动
  ◆ USB声卡驱动
  ◆ DataFlash驱动
  ◆ SD/MMC卡驱动

三,wince
● 提供wince5源码BSP;
● 提供wince6源码BSP;
● 提供以下驱动:
  ◆ 10/100M以太网驱动
  ◆ 2路USB HOST驱动
  ◆ USB Device驱动(ActiveSync)
  ◆ LCD驱动
  ◆ 音频驱动
  ◆ 触摸屏驱动
  ◆ 通用串口驱动
  ◆ LED指示灯驱动
  ◆ Nand Flash驱动
  ◆ TWI(I2C)驱动
  ◆ 键盘驱动
  ◆ SPI驱动
  ◆ SD/MMC卡驱动

四,文档
● 提供EK相关器件数据手册;
● 提供核心板原理图(pdf格式);


【发货清单】

● 核心板一块
● 产品光盘一张(同个客户仅提供一张光盘)


提问
非会员顾客 说: 12-08-01 14:27
想使用贵司核心板,请发一份用户手册给我吗?
回答
管理员[xiaoguo]  回复: 12-08-01 17:15
你好,我们的用户手册是随货走的,售前不发的哦。有什么问题,可以直接和我们的销售联系,咨询。电话:0571-89908193,QQ:735148854
