注意:开发板可直接通过USB进行ISP下载,通过ERASE引脚擦除程序进入ISP下载。如有条件建议选配仿真器方便调试,推荐购买ATMEL原装ATMEL-ICE仿真器或SAM-ICE仿真器,或McuzoneSAM-ICE仿真器.因jlink市面上都是非原装的,有可能因个别电脑差异,不能在studio下使用.
【产品介绍】ATSAM3U4E是ATMEL推出的一款Cortex-M3芯片。本开发板基于ATSAM3U4E,具备高速USB 2.0 Device接口,1路高速存储卡(SD/MMC)接口,2路串口(RS-232接口),1路10位和1路12位ADC接口,板载128MB Nandflash,音频输出,TFT LCD(2.8寸,320*240分辨率,带电阻触摸),LM75A温度传感器,用户按键和LED,14个GPIO(含PWM,ADC,TTL串口等),JTAG调试接口等资源。

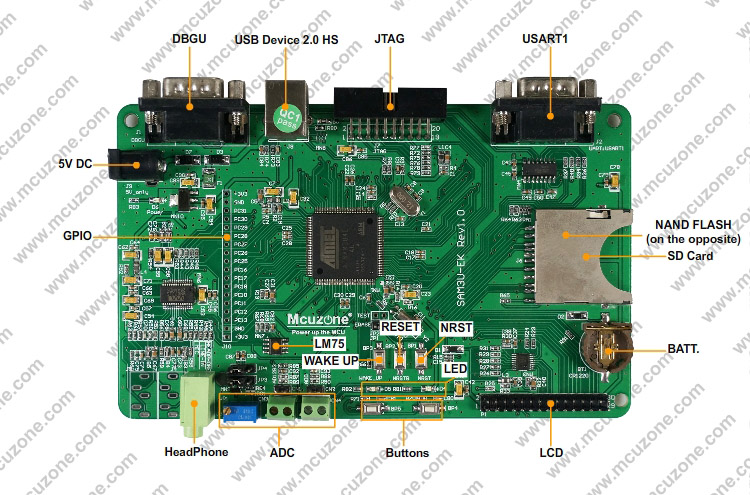

【硬件资源】
- CPU: ATSAM3U4E,96MHz Cortex-M3,256KB Flash,52KB SRAM,LQFP144封装
- 一路高速USB 2.0 Device
- 一路高速存储卡(SD/MMC)接口
- 两路RS-232串口
- 一路单端10位ADC接口
- 一路单端12位ADC接口
- 一路音频输出接口(耳机接口HeadPhone)
- 一路8位总线屏接口 (接2.8寸液晶屏)
- 一路液晶电阻屏触摸电路
- 一路LM75A温度传感器
- 两个用户LED
- 两个用户按键
- 一个 reset按键
- 一个wakeup按键
- 一路跳线(ERASE,用作擦除程序)
- 一个128MB NAND Flash
- 一路JTAG调试接口(2.54 2*10p)
- 4个GPIO(含PWM,ADC,TTL串口等)
- RTC电池座(内部RTC)
- 一路外部电源,此板提供2种供电方式,即usb口供电和外部电源供电(出厂默认usb口供电,如需外部电源供电,客户自行准备外部电源)
【软件资源】
Mcuzone提供以下裸机例子:
基于ATMEL STUDIO(建议使用6.2及以上版本):
- 01:GPIO例子(按键和LED)
- 02:ADC例子(单端)
- 03:RTC实时时钟例子
- 04:PWM LED例子
- 05:LM75A温度传感器例子
- 06:WM8731音频解码例子
- 07:NAND Flash读写例子(2个)
- 08:SD卡FatFS文件系统例子
- 09:2.8寸总线屏例子(显示和触摸共2个)
- 10:USB例子(CDC串口和MSC U盘共2个)
【文档资料】
提供开发板原理图PDF格式
提供相关器件数据手册
提供用户手册
【发货清单】

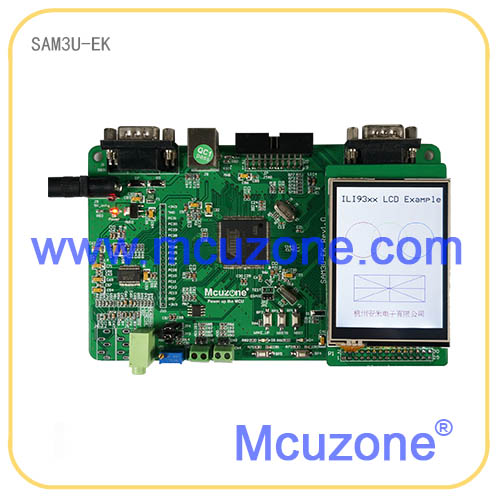

- AT91SAM3U-EK_T28开发板一块
- 2.8寸液晶屏(带触摸屏)
- USB线一条
- 串口线一个
- 资料通过网络发送
