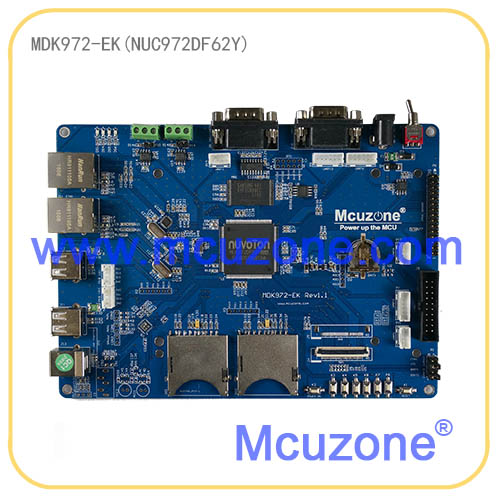

MDK972-EK开发板


查看大图

MDK972-EK开发板

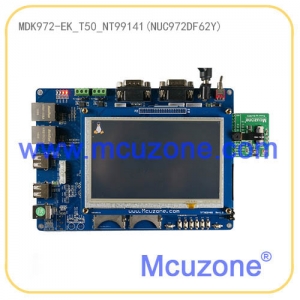

MDK972-EK_T50_NT99141摄像头开发板基于新唐NUC972DF62Y,内置64MB DDR2,运行于300MHz。开发板采用单板两层板进行设计,板载16MB SPI FLASH,256MB NAND FLASH,双10/100M以太网,双CAN,多路串口,5寸TFT液晶屏,USB 2.0高速Device和Host,NT99141摄像头模块,SD卡座,JTAG接口等。

  • 商品编号:160225NUC972T50NT99141
  • 商品重量:800.000 克(g)
  • 货  号:160225NUC972T50NT99141
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:12
  • 销售价: ¥600.00
此商品已下架

只发顺丰,下单时请留意,若选择其他快递,概不发货,谢谢配合。

技术支持时间是半年,技术支持是裸机和linux二选一,我们不对没有linux基础知识的用户做技术支持。

如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!




【产品介绍】

NUC972DF62Y是新唐公司(原台湾华邦)出品的ARM926内核工业级SOC,在QFP216的封装内集成了64MB DDR2,可以稳定运行在300MHz。
NUC972DF62Y片上外设主要有:摄像头接口、JPEG编解码器、LCD控制器(最大1024×768)、以太网控制器、CAN控制器、音频I2S、NAND控制器、USB 2.0HS Device/ Host、SD/MMC/SDIO/SDHC控制器、11xUART、PWM、SPI、I2C、RTC、ADC。在软件上,NUC972DF62Y提供Linux3.10.32 BSP包以及几乎包括所有片上外设驱动的裸机演示程序。

MDK972-EK_T50_NT99141摄像头开发板基于新唐NUC972DF62Y,内置64MB DDR2,运行于300MHz。开发板采用单板两层板进行设计,板载16MB SPI FLASH,256MB NAND FLASH,双10/100M以太网,双CAN,多路串口,5寸TFT液晶屏,USB 2.0高速Device和Host,NT99141摄像头模块,SD卡座,JTAG接口等。

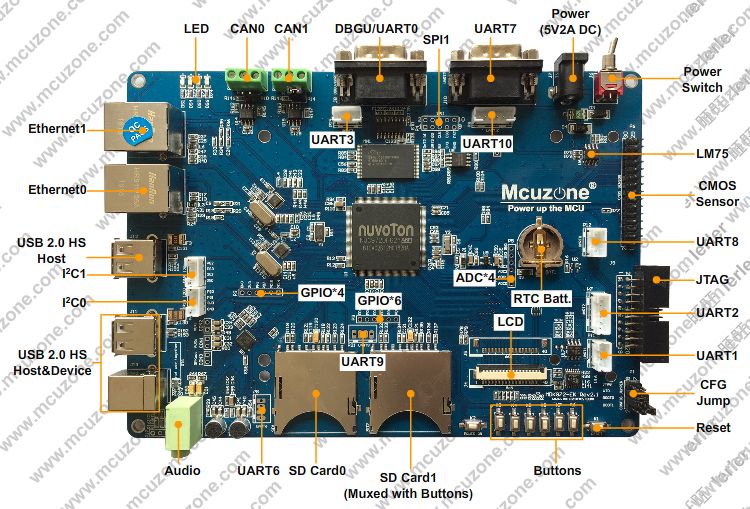

【开发板硬件资源】

开发板硬件资源
处理器 NUC972DF62Y 主频300MHz,ARM926EJ-S内核,16KB D-cache,16KB I-Cache,16KB ROM,56KB SRAM,LQFP216,引脚间距0.4mm,支持USB/eMMC/NAND/SPI启动,工业级
存储器 DDR2 16位,64MB,芯片内置DDR2
NAND FLASH 256MB,工业级
SPI FLASH 16MB,工业级
调试接口 JTAG接口 20pin标准JTAG接口
外设接口 USB0 USB 2.0 HighSpeed接口 USB Host&Device(注意:由USB0拆分而来,不可同时使用)
USB1 USB 2.0 HighSpeed接口 1路,USB Host
SD卡接口 2路,SD1(丝印标号SD2)与按键复用
10/100M自适应以太网 2路,RMII模式,工业级
液晶屏接口 1路,40Pin 0.5mm间距FPC接口,默认焊接RGB565
CAN接口 2路
RS232调试串口 1路
普通RS232串口 1路
TTL串口 6路,2.0mm间距插针
CMOS Sensor接口 1路,可接我司NT99141摄像头模块
音频 1路,音频电路默认不焊接
ADC插针 4路
RTC RTC实时时钟,电池默认不配
LM75A I2C接口温度传感器
I2C插针 2路,2.0mm间距插针
SPI接口 1路,SPI1,默认不焊接
人机接口 复位按键 1路
用户按键 6路,矩阵按键与SD1复用
电阻触摸屏 4线触摸
用户LED 2盏
电源 电源指示灯 2盏,1盏指示5V,一盏指示3.3V
电源开关 1个
电源输入 1路,5V DC输入
电源使能按键 1路
尺寸 180×130mm 2层板

开发板串口资源
丝印 芯片引脚 备注
J8 DBGU/UART0 (TXD-PE0  RXD-PE1) RS232
P11 UART1(TXD-PH4  RXD-PH5) TTL
P7 UART2(RTS-PF13   CTS-PF14  TXD-PF11  RXD-PF12) TTL
P15 UART3(TXD-PE12  RXD-PE13) TTL
P8 UART6(RTS-PB4   CTS-PB5  TXD-B2  RXD-PB3) TTL,与PWM复用,用户可将UART6映射到其他GPIO
J10 UART7(TXD-PI0  RXD-PI1) RS232
P12 UART8(TXD-PH12  RXD-PH13) TTL,与SD1(丝印标号SD2)的插入检测引脚复用
P3 UART9(TXD-PD11  RXD-PD12) TTL
P9 UART10(RTS-PB14   CTS-PB15  TXD-PB12  RXD-PB13) TTL

注意:电池默认不配


软件资源】

裸机程序/BareMetal Softpack
裸机例程包 Non-OS BSP 源码,Keil MDK版本的工程
使用Keil MDK编译调试的说明文档 MUM9210第四章节
2D 源码,液晶屏图形绘制,已验证
ADC 源码,片上12bit ADC采集,已验证
CAN 源码,CAN通信测试,已验证
CAP 源码,摄像头显示,已验证
CRYPTO_AES 源码,AES加密,已验证
CRYPTO_HMAC 源码,哈希运算HMAC,已验证
CRYPTO_PRNG 源码,伪随机数产生器,已验证
CRYPTO_SHA 源码,安全哈希算法SHA,已验证
CRYPTO_TDES 源码,TDES加密,已验证
eMMC_FATFS 源码,
ETIMER_FreeCounting 源码,增强型定时器计数,已验证
ETIMER_Perodic 源码,增强型定时器频率产生,已验证
ETIMER_ToggleOut 源码,增强型定时器输出电平切换,已验证
GPIO 源码,通用输入输出GPIO,已验证
hello 源码,串口输出hello,已验证
I2C_EEPROM 源码
I2C_LM75A 源码,温度传感器LM75,已验证
I2S_NAU8822 源码
JPEG 源码,硬件JPEG编解码,已验证
KPI 源码,矩阵键盘,已验证
LCD 源码,液晶屏基本显示,已验证
LwIP_httpd 源码,基于网络协议栈LwIP的HTTP,已验证
MTP_KEY 源码,可多次编程EPROM,已验证
NAND_Yaffs2 源码,Nandflash的Yaffs2文件系统,已验证
PWM 源码,PWM,已验证
RTC 源码,内部RTC,已验证
SC_ReadSimPhoneBook 源码
SCUART_TxRx 源码,SmartCard接口的串口模式,已验证
SD_FATFS 源码,SD卡FatFS文件系统,已验证
SPI_FLASH 源码,Spiflash读写,已验证
UART 源码,串口UART,已验证
USBD_HID_MouseKeyboard 源码,USB Device鼠标键盘,已验证
USBD_Mass_Storage_SRAM 源码,U盘,已验证
USBD_VCOM_SerialEmulator 源码,USB Device虚拟串口,已验证
USBH_HID 源码,USB HOST HID人机接口设备,已验证
USBH_HID_KEYBOARD 源码,USB HOST HID键盘,已验证
USBH_MASSSTORAGE 源码,USB HOST U盘,已验证
USBH_UAC_HID 源码
USBH_VIDEOCLASS 源码
WDT 源码,内部看门狗
WWDT 源码,内部窗口看门狗,已验证

Linux系统+QT
(提供虚拟机,3.10.32内核版本)
Linux开发环境 arm-none-linux-gnueabi- (gcc 4.8.3) 默认支持armv5指令集,适配ARM926ej-s,大厂推荐使用;虚拟机,路径已export到用户PATH
虚拟机中的默认工具链 避免用户花额外时间自行搭建环境
虚拟机使用文档 提供
虚拟机版本 ubuntu 12.04 LTS
u-boot 版本:201009 mcuzone修改
编译说明 提供编译说明文档
支持NAND flash启动 源码
支持data flash启动 源码,
支持从网络下载启动 源码,需要nfs server
支持jffs2,ubifs等 源码
开机画面 源码
Linux kernel 版本:Linux-3.10.32 mcuzone修改,提供虚拟机
编译说明 提供编译说明文档
开机画面,boot logo 源码
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 源码
片上WDT驱动 源码
片上WWDT驱动 源码
片上RTC驱动 源码
LED驱动 源码
PWM驱动 源码
NAND控制器驱动 源码
KPI按键驱动 源码
片上SPI控制器驱动 源码
SPI data flash驱动 源码
I2C控制器驱动 源码
I2C 温度传感器LM75A驱动 源码
基于片上ADC的电阻触摸屏驱动 源码
LCD驱动,默认为RGB565模式 源码
LCD背光PWM驱动 源码
USB HOST驱动,可以接U盘,键盘,鼠标等 源码
USB device驱动,支持USB 串口,网卡等 源码
SD卡驱动 源码
片上JPEG编解码器驱动 源码
片上2D加速器驱动 源码
CAP图像接口驱动 源码
多串口驱动 源码
I2S音频驱动 源码,需要选配件支持
CAN控制器驱动,双CAN支持 源码
片上以太网控制器MAC,双网卡支持 源码
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 源码,需要选配件支持
片上加解密模块驱动 源码
注意1:资源之间可能有引脚冲突
图形库 QT,版本:4.8.6 源码
QT依赖库 源码
QT依赖库编译方法 提供文档
QT编译方法 提供文档
QT用户程序建立及编译方法 提供文档
busybox busybox-1.23.2 源码
使用busybox创建rootfs 《使用busybox制作根文件系统》
ubifs介绍及在ARM Linux上的使用 MAN3010
ubifs镜像制作工具 虚拟机上已安装,无需用户再编译安装
ubifs制作命令 虚拟机上有参考命令,直接输入即可制作rootfs镜像
参考用的rootfs文件夹 虚拟机上可以用于nfs启动板子
其它软件特性 支持telent,ssh等远程登录方式 源码
支持ftp,tftp,wget等工具实现文件下载与上传 源码
支持webserver,内置httpd 源码
支持tslib对触摸屏进行校准 源码
开机自行运行程序 包含在文件系统中
MP3播放程序:madplay, mplayer 源码
串口测试程序ttytest 包含在文件系统中
按钮测试程序input_tst 包含在文件系统中
frame buffer截图程序gsnap 包含在文件系统中
摄像头测试程序cap2lcm 包含在文件系统中
开发支持 使用网络启动开发板的方法 提供文档
板子程序测试方法 提供文档
ROOTFS生成ubi镜像的方法 提供文档
提供参考一键烧写包 nuc972_nand_qt486_800480_20151219.rar

● 提供完整虚拟机(VirtualBox + Ubuntu1204)

ucos2+ucgui(提供需加100元)
ucos2 (2.86) + ucGUI (3.90a) 源码,KEIL MDK工程,支持jlink调试,暂不支持触摸(选配件)

ucgui演示程序

裸机例程的演示汇总贴

文档资料

文档资料
MUM9210:MDK972-EK开发板用户手册 基本操作,硬件介绍以及裸机调试指南
MAN3791:Linux使用手册 虚拟机安装,linux编译以及linux下开发板测试文档
NUC970 NuWriter 使用手冊 烧写工具(NuWriter)使用手册,原厂
原理图 PDF格式
芯片数据手册 板载主要芯片的数据手册,原厂

【发货清单】

  • MDK972-EK开发板一块(无液晶屏,无摄像头)
  • 5V 2A电源
  • USB线,网线,串口线
  • 光盘一份(同一客户仅发一份)
