注意：包含128MB+256MB配置核心板！



---

【注意事项】

注意1：本产品包含128MB内存+256MB NAND配置的MDK3308核心板，主要用于烧写测试和音频演示用途；
注意2：仅提供测试烧写包和烧写流程文档，不提供系统编译指导；
注意3：不含microUSB线，部分手机充电线可能仅包含电源和地信号，请使用手机原厂配送的microUSB线缆；
注意4：仅提供测试烧写包，可实现6麦克录音和回放，但无语音识别功能；
注意5：本产品主要用途为验证核心板烧写流程，音频部分仅用于评估，具体录音效果请联系卖家获取WAV样本文件；



---

【产品特性】

CPU简介：
RK3308是福州瑞芯微Rockchip在2018年初推出的一款高性能四核64位Cortex-A35应用处理器，针对语音交互、音频输入输出处理、数字多媒体应用场景而设计。集成了丰富的音频接口，包括I2S，PCM，TDM，PDM，SPDIF，HDMI ARC等。RK3308支持DDR2/DDR3/3L/LPDDR2，并有一个集成64MB DDR2的RK3308G版本。主要特点有：
1，ARM v8-A架构的四核64位Cortex-A35 CPU，主频高达1.3GHz，配合PMU可支持DVFS动态调频；
2，支持ARM Neon SIMD engine指令加速引擎
3，集成VFP v4硬件浮点协处理器；
4，支持NAND，eMMC，SPI Nor/NAND，SD卡启动；
5，最高支持RGB666的图像输出处理VOP(即LCDC液晶控制器)，注意VOP和MAC有复用冲突；
6，集成Audio Codec，可以直接输出音频(Headphone output)；
7，支持SDIO3.0，可用于外接wifi/BT模组；
8，集成10/100 MAC以太网控制器(与VOP的部分引脚复用)；
9，集成1个高速USB 2.0 OTG和1个高速USB 2.0 HOST
10，3xSPI，4xI2C，5xUART(有较为严重的复用情况，实际可使用数量视外设分配)；
11，ADC以及基于ADC的温度传感器；
12，用于加密应用的OTP存储器；
13，0.65mm球间距的TFBGA355封装；

MDK3308核心板基于RK3308主控，配置了512MB DDR3/3L内存(可选配128MB/256MB)，Flash存储器方面则可选4-16GB eMMC，或128/256/512 MB NAND Flash。



---

【硬件资源】

核心板硬件资源
处理器	RK3308	高达1.3GHz的四核64位Cortex-A35高效内核，ARM V8-A架构
存储器	DDR3/3L	128MB
	eMMC/NAND Flash	256MB nand
处理器	1.27mm间距，2x50x2插针	总计200脚，引出全部GPIO
供电	5V单一供电	板载RK816-3电源管理芯片
尺寸	45x65mm，1.8mm板厚	6层板，沉金工艺

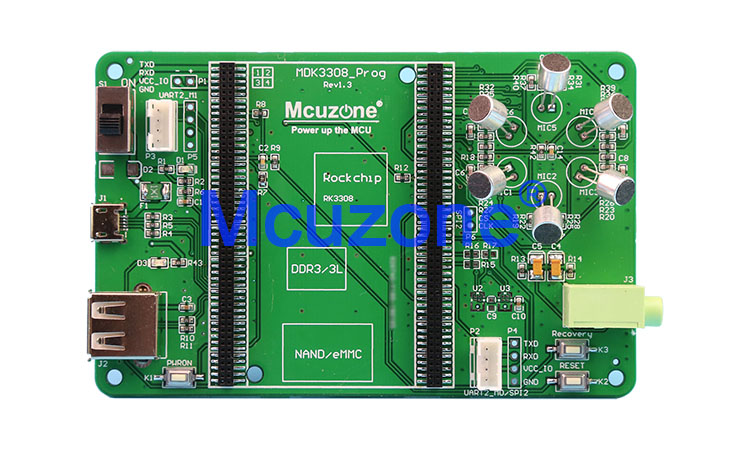

MDK3308_Prog底板资源
供电	5V输入	MicroUSB接口
下载接口	MicroUSB接口	同时兼做供电
录音	6个模拟麦	仅提供录音演示，不含语音识别
音频输出	立体声输出	3.5mm耳机接口
人机接口	2个按键，1个电源指示灯	1个Reset，1个Recovery
调试串口	UART2_M0和M1	TTL电平，2和2.54mm双接口
板子尺寸	6.8x10.7cm	2层板设计
电池接口	2.54mm 2Pin	P1，可外接18650
扩展接口	USB 2.0高速Host主机接口	可扩展USB wifi或USB转有线网



---

【软件资源】

1，Linux BSP(瑞芯微原厂叫SDK)可在Github下载：rockchip-linux；
2，芯片烧写模式的USB驱动，DriverAssitant，支持Win7/Win8/Win10，32位或64位，请用原版系统(即用微软原版未做修改的安装盘安装的系统)
3，芯片烧写工具软件，AndroidTool，支持Win7/Win8/Win10，32位或64位；
4，串口调试工具软件，SecureCRT，支持Win7/Win8/Win10，32位或64位；
5，带录音和回放功能的烧写包；



---

【文档资源】

1，芯片数据手册(包括CPU，内存，存储器，电源管理芯片)；
2，核心板和底板原理图(pdf格式)；
3，核心板规格书(包括尺寸，引脚定义等信息)；
4，核心板200针脚的AD格式原理图封装和PCB封装；
5，开发板用户手册；



---

【发货清单】

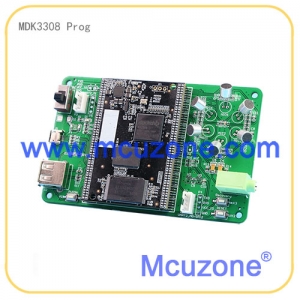

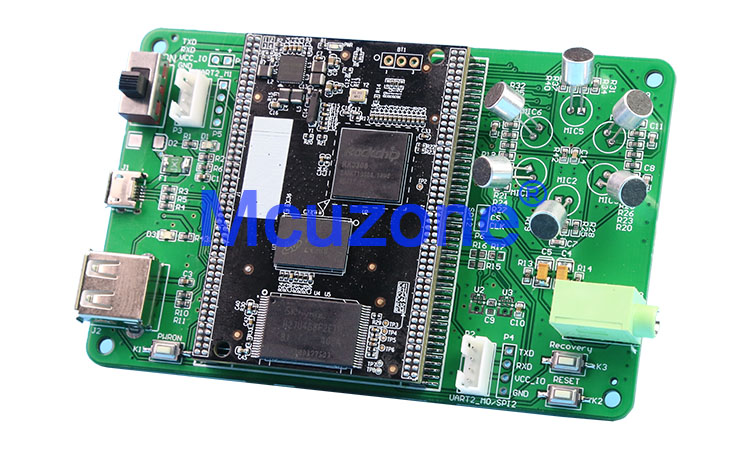

1，MDK3308_Prog烧写底板一块(含MDK3308核心板)，不含USB wifi，不含MicroUSB线；
2，资料通过网盘发送
