【产品简介】
AVR JTAGICE编程仿真器是一款精心打造,采用全新软硬件结构设计的通用型多功能在线编程、在线仿真一体机,可在全系列AVR Studio下使用,通过 USB 可以对带 JTAG 接口的 AVR 单片机进行在片调试(On-Chip Debugging)和编程。仿真器固件内核适应全系列AVRstdio 4。
【性能指标】
JTAG功能的完美单芯片解决方案,大幅降低 AVR 入门成本;
JTAG功能与 ATMEL AVR JTAGICE完全兼容;
实现与 AVR Studio 无缝连接,仿真、下载、编程同步实现;
在片仿真芯片的数字和模拟功能,完全实现 AVR 单片机的所有的电性能;
支持全系列 AVR 单片机的 具有 JTAG 接口的在片仿真;
可靠的FTDI提供的USB转串口芯片支持极速编程功能,下载速度更快;
多重电路保护,完全杜绝过流、过压、干扰噪声及内核程序反烧;
彻底保护编程仿真器及目标板的安全;
精美半透明外壳,良好的质感和极佳的视觉效果,使用更能得心应手;
【支持器件】
JTAG支持器件:
ATmega128、 ATmega128L、 ATmega16、 ATmega162、 ATmega162V、ATmega165、ATmega165V、 ATmega169、 ATmega169V、 ATmega16L、 ATmega32、 ATmega323、 ATmega323L、ATmega32L、ATmega64、 ATmega64L、 ATmega16A、 ATmega32A、 ATmega64A、 ATmega128A
注意:不同版本的AVRSTUDIO支持的器件可能有所不同,请在当前安装的AVRSTUDIO下确认相应的目标芯片,不支持atmel studio软件
【使用指南】
驱动:www.mcuzone.com/down 搜索FT232
avr studio4.18下使用指南

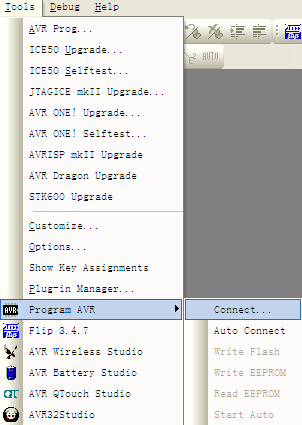

首先将JTAG ICE连接到目标板且给目标板上电,连接JTAG ICE到电脑,点击Tools下的connect进入仿真器连接界面。

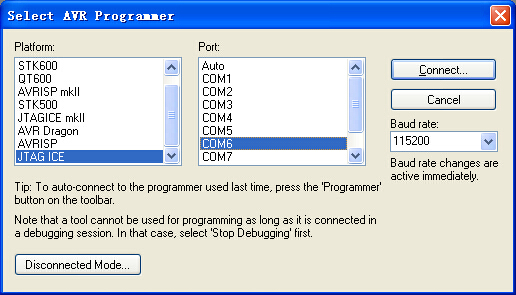

选择JTAG ICE和相应的串口号(建议串口号在2-9之间),点击connect。

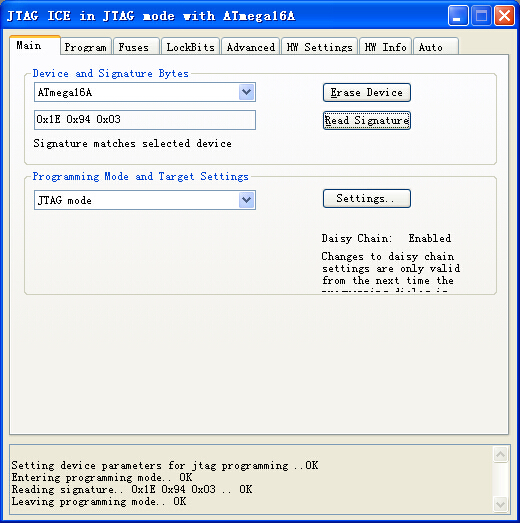

连接上之后选择对应的芯片,接口选择JTAG mode,点击read signature读取芯片的signature。

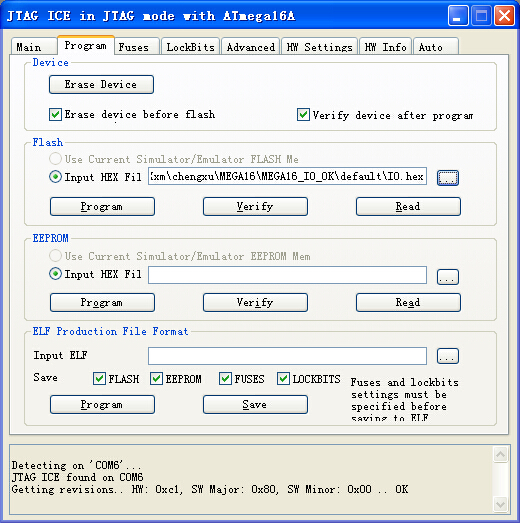

在programming界面可进行程序下载,若要调试,在编译通过后点击start debugging即可。
【接口定义】

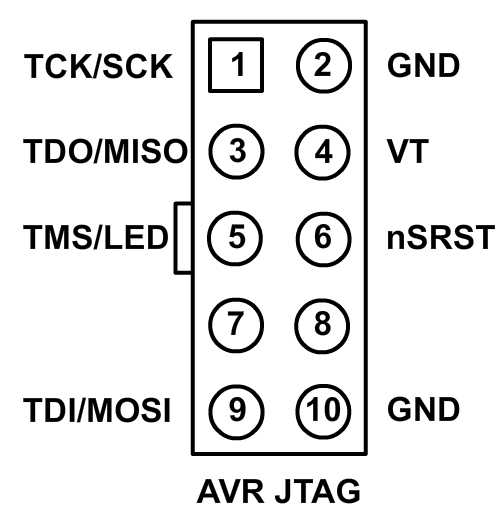

JTAG ICE默认引出的10芯线为JTAG接口,引脚定义如下:
注意:VT引脚必须接目标板电源,不然仿真器接口电路不工作;
目标板自己供电,仿真器不对外供电。
