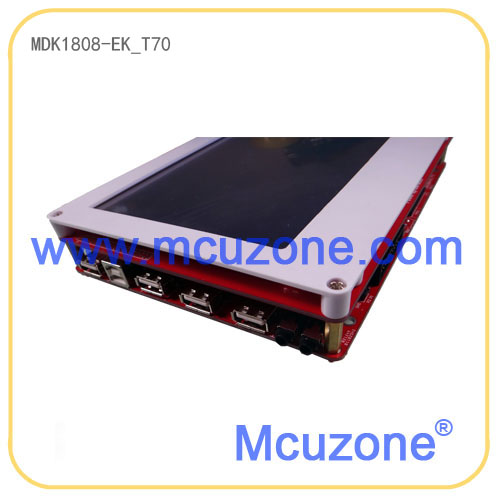

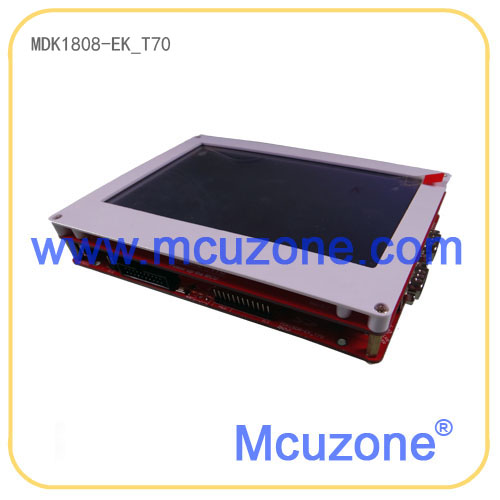

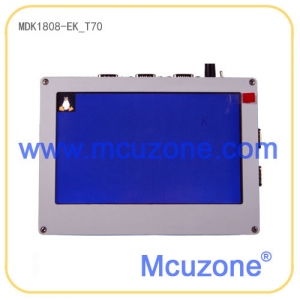

MDK1808-EK_T70开发板,456MHz CPU,128MB DDR2,RMII网络,USB 2.0 OTG,USB 1.1 HOST×3,7寸800480 TFT LCD带触摸


查看大图

MDK1808-EK_T70开发板,456MHz CPU,128MB DDR2,RMII网络,USB 2.0 OTG,USB 1.1 HOST×3,7寸800480 TFT LCD带触摸

MDK1808-EK_T70开发板基于MDK1808核心板,采用TI的456MHz ARM9芯片AM1808设计,具备128MB DDR2(FSB 150),128MB(可升级为256MB或1GB) NAND。核心板引出200针1.27间距双排接插件,全部GPIO引出。底板具备RMII接口以太网、USB HOST和Device、SD、LED、KEY、7寸800480 TFT LCD(带触摸)、JTAG、24C02、LM75A温度传感器、16位高精度ADC(选配)、UART、SoftUART、GPIO引出。

  • 商品编号:1203281808V4
  • 商品重量:1000.000 克(g)
  • 货  号:1203281808V4
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:19
  • 销售价: ¥999.00
购买数量:
  (库存1000)

Android 2.2(Froyo) Ready!

另有miniGUI图形界面,并可提供miniGUI演示例子及源码

技术支持时间为半年,技术支持限裸机和Linux及Wince三选一。

如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合!


【硬件资源】

核心板硬件资源
处理器 AM1808,16KB I cache,16KB D cache,64KB ROM,128KB SRAM
额定频率375/456MHz,BGA361封装
存储器 DDR2 128MB DDR2(FSB 150)
NAND FLASH 128MB NAND FLASH(可升级为256MB或1GB)
接口 1.27mm间距,2×50×2插针引出 200pin双排接插件,全部GPIO引出
电源输入 板载3路高效DC-DC 3.6V-6V输入
尺寸 70×50mm 六层板,上市大厂精工制作

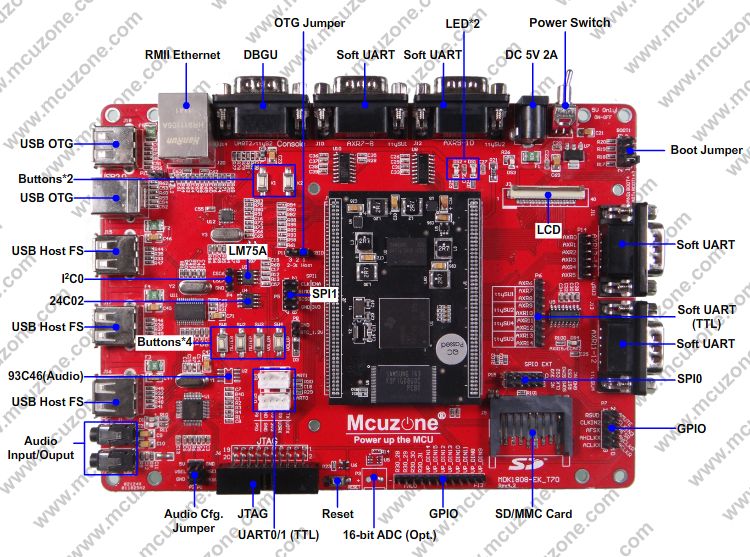

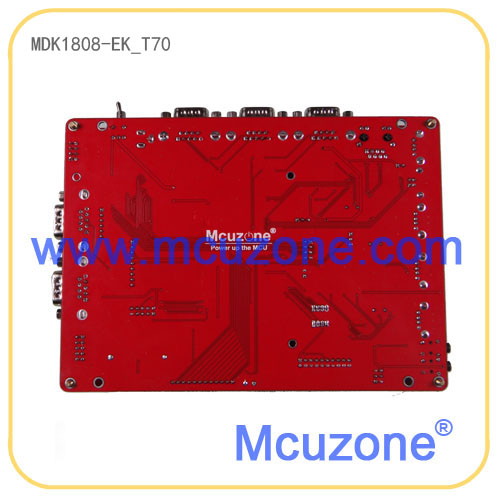

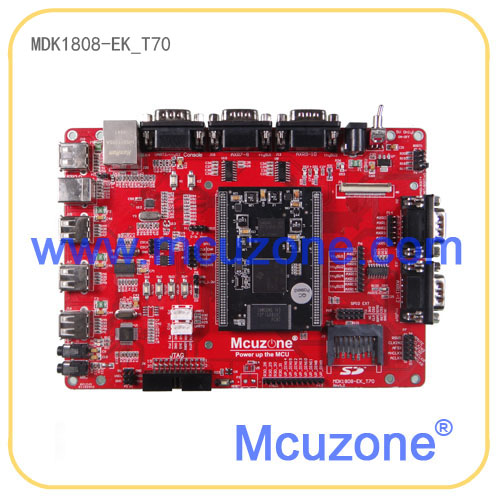

开发板硬件资源
调试接口 调试接口 20pin 2*10 JTAG座
外设接口 10/100M自适应以太网 10M/100M自适应,RMII结构(可以最大限度释放外设资源)
USB Device USB 2.0 OTG拆分的USB HOST和USB Device
USB HOST接口 通过USB HUB扩展的3路USB HOST
音频输入输出 板载USB 声卡,支持输入和输出,
3.5mm 耳机座
支持录音和放音
SD卡接口 自弹式SD卡座
串口 4*SoftUART接口,RS232接口,同时引出TTL电平
1*调试串口(UART2),RS232接口
2*TTL串口(UART0和UART1)

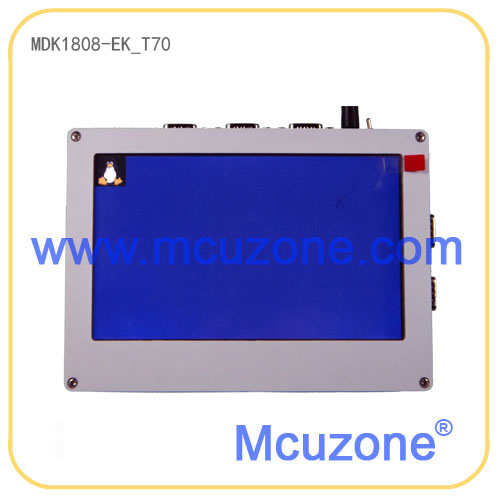

LCD 接7寸 800*480电阻触摸 液晶屏
扩展IO 2路SPI
人机接口 复位按键 1路
用户按键 2路
用户LED 2盏
电源 电源指示灯 1盏
电源开关 1个
电源输入 1路,5V2A DC输入
尺寸 180×130mm 2层板

MDK1808-EK开发板基于MDK1808核心板,采用TI的456MHz ARM9芯片AM1808设计,具备128MB DDR2(FSB 150),128MB(可升级为256MB或1GB) NAND。核心板引出200针1.27间距双排接插件,全部GPIO引出。底板具备RMII接口以太网、USB HOST、USB Device、SD、LED、KEY、7寸800480 TFT LCD(带触摸)、JTAG、24C02存储器、LM75A温度传感器、16位高精度ADC(选配)、UART、SoftUART、GPIO引出。

支持从NAND Flash启动


 【软件资源】

一,裸机程序
提供IAR EWARM平台下的演示例子
TI提供了外设驱动源码包,包括GPIO,I2C,LED,I2C,LCD,MCASP,MMCSD,NAND,NOR,PMIC,RTC,SPIFLASH,TOUCH,TIMER,UART,uPP,USB,VIDEODEC,VIDEOENC,VPIF等
此部分代码请客户自行验证,我们只提供一个LED的例子用于演示开发流程。

二、Linux

完善的Linux系统
(提供虚拟机,2.6.37内核版本)
Linux开发环境 arm-none-linux-gnueabi- (gcc 4.6.1) 默认支持armv5指令集,适配ARM926ej-s,大厂推荐使用
虚拟机中的默认工具链 避免用户花额外时间自行搭建环境
虚拟机使用手册 MAN3291
虚拟机版本 ubuntu 11.10
Linux烧写及测试参考文档 MAN3202
UBL 版本:2.36 源码
完整的编译环境 避免用户编译复杂的相关依赖包
完整编译说明 MAN3291,章节3.1
支持DDR2内存,处理器456MHz,DDR2 150MHz 128MB DDR2
支持从nand flash加载,启动 可以支持1GB SLC NAND
可以支持从nor flash加载,启动 开发板上无NOR flash硬件
初始化LCD,蓝屏显示 避免用户产品中开机后黑屏时间过长
u-boot 版本:2010.12
完整编译说明 MAN3291,章节3.2
支持NAND Flash启动,支持1GB SLC NAND
支持将环境变量保存在NAND
支持RMII及MII的网络PHY配置
支持通过网络tftp方式下载文件到内存
支持SD卡,可以从SD卡读取文件到内存
其它标准u-boot功能
支持logo显示 避免用户产品中开机后黑屏时间过长
支持LCD显示开机文字信息 可以用于启动过程中显示产品信息
Linux kernel 版本:linux-2.6.37
完整编译说明 MAN3291,章节3.3
支持启动logo 源码
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 源码,Linux Boot Logo
片上RTC驱动 源码
LED驱动 源码,gpio-leds,支持不同trigger
NAND控制器驱动,支持ECC 源码
GPIO独立按键驱动 源码,gpio-keys
片上SPI控制器驱动 源码
SPI flash驱动 源码
SPI 电阻屏触摸控制器ADS784x驱动 源码
I2C 控制器驱动 源码
I2C EEPROM驱动 源码
I2C 温度传感器LM75a驱动 源码,需要特定硬件
外部I2C RTC,PCF8563,DS1337等 源码,需要特定硬件
PWM驱动:eCAP,eHRPWM 源码
LCD驱动(4.3",5",7"等) 源码
LCD背光驱动 源码
USB HOST驱动,可以接USBHUB,U盘,键盘,鼠标等 源码
USB摄像头驱动 源码,gspca
USB 以太网卡驱动,方便扩展有线网卡 源码,需要选配件支持
USB WiFi驱动:内核自带 源码,通用wifi驱动,支持某些特定成熟模块
USB device驱动,支持USB 串口,网卡,存储等 源码,需要内核配置
MMC/SD卡控制器驱动 源码
串口驱动 源码
TI VPIF驱动 源码
音频驱动,支持ALSA 源码
USB声卡驱动,支持CM108 源码
片上以太网控制器MAC,支持MII及RMII PHY配置 源码,支持2.x及4.x的板子
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 源码
PRUSS驱动,可虚拟8路串口 源码,默认开启了4路虚拟机串口,最高波特率115200bps
PRUSS虚拟串口固件 源码,包含编译工具
处理器动态频率自动调整,动态功耗控制 源码
其它内核自带的标准驱动 源码
Rootfs busybox 版本:1.23.2 源码
使用busybox创建rootfs 《使用busybox制作根文件系统》
ubifs介绍及在ARM Linux上的使用 MAN3010
ubifs镜像制作工具 虚拟机上已安装,无需用户再编译安装
开发环境指南 参考用的基础rootfs文件夹 虚拟机上可以用于nfs启动板子
使用网络启动开发板的方法 MAN3291,章节5.2
板子程序测试方法 MAN3291,章节5.3
ROOTFS生成ubi镜像的方法 MAN3291,章节6.1
参考烧写包 mdk1808_4RMII_800x480_20150730
命令行测试工具 busybox自带工具,命令等 源码
input_tst,按键测试 源码
ttytest,PRU虚拟串口测试 源码
memtool,物理内存查看工具 源码
gsnap,fb截图工具 源码
触摸屏校准测试程序 源码,tslib
图形测试程序: QT,版本:4.8.6 源码
QT依赖库 源码
QT依赖库编译方法 MAN3291,章节4.2
QT编译方法 MAN3291,章节4.3
其它软件特性 支持telent远程登录方式,便于管理 源码
支持ftp,tftp,wget等工具实现文件下载与上传 源码
支持webserver,内置httpd 源码
支持tslib对触摸屏进行校准 源码
开机自行运行程序 源码,脚本
通过PRU支持虚拟串口,最大8个 源码,默认打开4个
多媒体支持 支持本地mp3文件播放 源码
支持播放网络电台 源码
支持视频播放 源码
支持wav文件播放 源码
Android 版本:2.2 演示软件包
Android 烧写测试文档 MAN3201
开发支持 Linux开发虚拟机,无需自行搭建开发环境,
用户可专注于自己的应用程序开发
基于virtualbox的虚拟机镜像,有详细使用文档MAN3291
在线知识库 http://www.mcuzone.com/bbs
在线支持,电话支持 400电话:4008-51-8051
QQ用户讨论组 技术支持QQ群:72972810


三,wince
Windows CE
Windows CE BSP版本 Windows CE 6.0 源码,R3版本,基于官方版本0.1,提供虚拟机
Eboot特性 从NAND启动 支持
通过以太网加载镜像 支持
通过NAND加载镜像 支持
串口调试 支持
BSP驱动特性 以太网驱动 源码
LCD显示驱动 源码,支持各类LCD
触摸屏驱动 源码
音频输出驱动 源码
串口驱动 源码
USB Host驱动 源码
USB Device驱动 源码
SPI驱动 源码
PWM驱动 源码
PRU驱动 源码
TWI(I2C)驱动 源码
SD/MMC驱动 源码
LED驱动 源码
NAND驱动 源码
支持的USB外设 USB WIFI 支持,Mcuzone移植,非源码,随选配件提供
USB鼠标 支持
USB键盘 支持
U盘 支持
USB Hub 支持

四,文档

核心板和底板原理图(pdf格式)

用户手册

芯片数据手册


【相关帖子】

基于MDK1808-EK_T70开发板的miniGUI应用程序演示01: LED和按键
基于MDK1808-EK_T70开发板的miniGUI应用程序演示02: LM75温度传感器
基于MDK1808-EK_T70开发板的miniGUI应用程序演示03: ads1110热电偶温度传感器
基于MDK1808-EK_T70开发板的miniGUI应用程序演示04: Uart串口

注意:以上例子在购买开发板后请邮件联系hdapple_2000@hotmail.com获取,Mcuzone仅提供演示代码,不对代码的可靠性做保证,也不对这些演示程序提供技术支持。另外,部分演示程序需要相关选配件,请联系我们购买或者自行设计。


【发货清单】

  • 开发板一套(核心板+底板+7寸液晶屏)
  • 电源一个
  • 串口线一条,网线一条(USB线为选配件)
  • 光盘一张(同一客户仅发一张)
