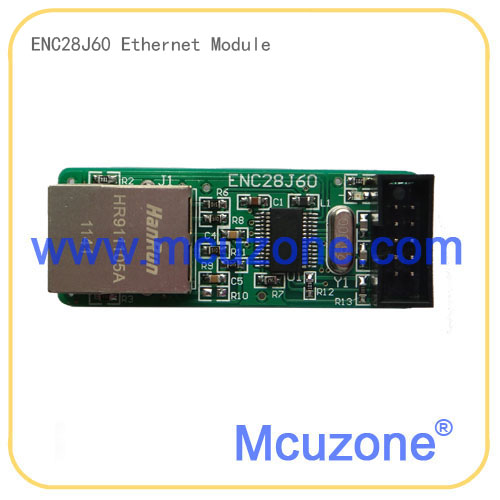

ENC28J60以太网模块,SPI接口适合几乎任何MCU,10M速率,集成MAC和PHY


查看大图

ENC28J60以太网模块,SPI接口适合几乎任何MCU,10M速率,集成MAC和PHY

基于Microchip的ENC28J60芯片设计的以太网模块,ENC28J60集成了MAC控制器和PHY收发器,用户可以很方便的通过SPI在MCU上实现以太网扩展,已经在AT91SAM7S、EFM32、LPC1110多个MCU上验证通过。本模块采用原厂HR911105A集成变压器的一体式RJ45接头,那些采用贴纸而不是激光刻字的911105A均为假货!

  • 商品编号:120530ENC28J60
  • 商品重量:200.000 克(g)
  • 货  号:120530ENC28J60
  • 品  牌:mcuzone
  • 计量单位:
  • 销售价: ¥39.00
购买数量:
  (库存1000)



ENC28J60模块十芯引脚定义:
 1-WOL          2-MISO
 3-INT             4-MOSI
 5-CLKOUT    6-SCK
 7-VCC           8-CS
 9-GND          10-RST

使用的时候一般情况下连接MISO,MOSI,SCK,CS,RST以及GND和VCC即可。




【产品简介】

基于Microchip的ENC28J60芯片设计的以太网模块,ENC28J60集成了MAC控制器和PHY收发器,用户可以很方便的通过SPI在MCU上实现以太网扩展,已经在AT91SAM7S、EFM32、LPC1110多个MCU上验证通过。本模块采用原厂HR911105A集成变压器的一体式RJ45接头,那些采用贴纸而不是激光刻字的911105A均为假货!


【芯片参数】

以太网控制器特性
• IEEE 802.3 兼容的以太网控制器
• 集成MAC 和10 BASE-T PHY
• 接收器和冲突抑制电路
• 支持一个带自动极性检测和校正的10BASE-T 端口
• 支持全双工和半双工模式
• 可编程在发生冲突时自动重发
• 可编程填充和CRC 生成
• 可编程自动拒绝错误数据包
• 最高速度可达10 Mb/s 的SPI 接口

缓冲器
• 8 KB 发送/ 接收数据包双端口SRAM
• 可配置发送/ 接收缓冲器大小
• 硬件管理的循环接收FIFO
• 字节宽度的随机访问和顺序访问(地址自动递增)
• 用于快速数据传送的内部DMA
• 硬件支持的IP 校验和计算

介质访问控制器(MAC)特性
• 支持单播、组播和广播数据包
• 可编程数据包过滤,并在以下事件的逻辑“与”
和“或”结果为真时唤醒主机:
- 单播目标地址
- 组播地址
- 广播地址
- Magic Packet
- 由64 位哈希表定义的组目标地址
- 多达64 字节的可编程模式匹配(偏移量可由用户定义)
- 环回模式

物理层(PHY)特性
• 整形输出滤波器
• 环回模式

工作特性
• 两个用来表示连接、发送、接收、冲突和全/ 半双
工状态的可编程LED 输出
• 使用两个中断引脚的七个中断源
• 25 MHz 时钟
• 带可编程预分频器的时钟输出引脚
• 工作电压范围是3.14V 到3.45V
• TTL电平








【发货清单】

● ENC28J60模块一块
● 测试文件一份(仅提供一个MCU平台)
