技术支持时间为半年,技术支持限Linux。
如果使用linux的,需要有一定的linux基础知识,此板不适合没有linux基础或没有linux开发经验的用户,我们不做入门级指导和相关二次开发的技术支持,谢谢配合哦!
【产品介绍】
AT91SAM9X25是ATMEL的AT91SAM9x5系列ARM9中的一员,高速USB HOST和Device,双以太网,双CAN接口,2个高速储存卡接口,2个SPI,SSC,16位PWM,3个TWI(I2C),4个USART,2个UART,12通道10位ADC带触摸控制,软件猫等资源。
MDK9X25L核心板具备128MB DDR2,256MB NAND,绝对多数GPIO通过2mm间距120脚接插件引出,具有2路TWI接口,10位ADC接口。核心板预留AT45存储器接口,核心板还有2个直径3mm的固定孔。

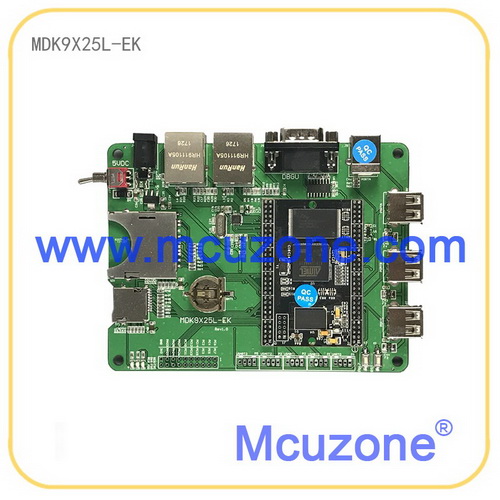

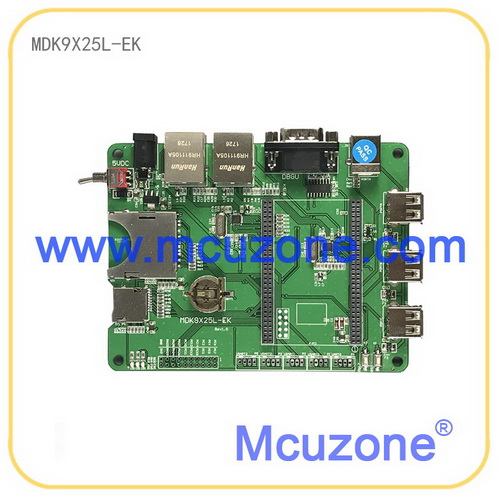

MDK9X25L-EK开发板基于MDK9X25L核心板,采用AT91SAM9X25芯片,板载高速USB HOST和Device,双网络,2个高速储存卡接口,引出6路串口等资源。
【开发板硬件资源】
核心板硬件资源
处理器
AT91SAM9X25
400MHz@1V, 16KB D-cache,16KB I-Cache,64KB ROM(用户无法修改)
调试接口
JTAG接口
10pin JTAG接口,位于核心板,默认不引出
存储器
DDR2
16位 128MB DDR2
NAND FLASH
256MB NAND FLASH
AT45系列
预留位置,用户可自行选配
接口
2mm间距,2×30×2插针引出
120pin接插件
尺寸
61X42mm,1.8mm厚度
六层板,上市大厂精工制作

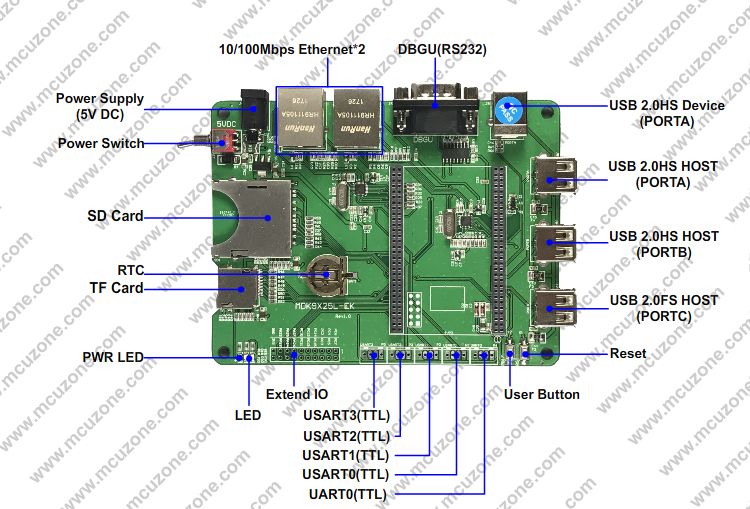

开发板硬件资源
外设接口
USB PORTA USB 2.0 HighSpeed接口
2路,USB Host&Device(注意:由PORTA拆分而来,不可同时使用)
USB PORTB USB 2.0 HighSpeed接口
1路,USB Host
USB PORTC USB 2.0 FullSpeed接口
1路,USB Host
SD卡接口
1路
TF卡接口
1路
RS232调试串口
1路
TTL串口
5路,2mm间距4Pin插针
10/100M自适应以太网
2路,RMII模式,LAN8720
RTC
RTC实时时钟,采用片内RTT,仅演示用,未配备电池
扩展IO
人机接口
复位按键
1路
用户按键
1路
用户LED
2盏
电源
电源指示灯
1盏
电源开关
1个
电源输入
1路,5V DC输入
尺寸
127×96mm
2层板
开发板串口资源
丝印
芯片引脚
备注
J5
DBGU(TXD-PA10,RXD-PA9)
RS232
P1
USART0(TXD-PA0,RXD-PA1)
TTL
P2
USART1(TXD-PA5,RXD-PA6)
TTL
P3
USART2(TXD-PA7,RXD-PA8)
TTL
P5
USART3(TXD-PC22,RXD-PC23)
TTL
P4
UART0(TXD-PC8,RXD-PC9)
TTL
此板支持从nand flash启动
【软件资源】
完善的Linux系统 | ||
(提供虚拟机,4.9.28内核版本) | ||
Linux开发环境 | arm-none-linux-gnueabi- (gcc 4.8.3) | 默认支持armv5指令集,适配ARM926ej-s,大厂推荐使用 |
虚拟机中的默认工具链 | 避免用户花额外时间自行搭建环境 | |
虚拟机使用文档 | 提供文档 | |
虚拟机版本 ubuntu 12.04 LTS | ||
Bootstrap | 版本:3.8.8 | 源码 |
完整编译说明 | 提供文档 | |
支持从nand flash加载,启动 | 支持工业级的NAND | |
支持从data flash加载,启动 | 源码,需要选配件支持 | |
支持PMECC | 源码 | |
u-boot | 版本:2016.03 | 源码 |
完整编译说明 | 提供文档 | |
支持NAND flash启动 | 源码 | |
支持data flash启动 | 源码,需要选配件支持 | |
支持从网络下载启动 | 源码,需要tftp/nfs server | |
支持PMECC | 源码 | |
Linux kernel | 版本:Linux-4.9.28 | 源码 |
完整编译说明 | 提供文档 | |
支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统 | 源码 | |
片上看门狗驱动 | 源码 | |
片上RTC驱动 | 源码 | |
LED驱动 | 源码,gpio-leds | |
NAND控制器驱动,支持PMECC | 源码 | |
GPIO独立按键驱动 | 源码, gpio-keys | |
片上SPI控制器驱动 | 源码 | |
SPI 用户模式驱动,可用于控制外部SPI液晶屏 | 源码,需要选配件支持 | |
SPI data flash驱动 | 源码,需要选配件支持 | |
I2C控制器驱动 | 源码 | |
I2C EEPROM驱动 | 源码,需要选配件支持 | |
I2C 用户模式驱动i2c-dev,用于控制外部段式液晶屏等 | 源码,需要选配件支持 | |
I2C 温度传感器LM75A驱动 | 源码,需要选配件支持 | |
外部I2C RTC,PCF8563,DS1337等 | 源码,需要选配件支持 | |
USB HOST驱动,可以接U盘,键盘,鼠标等 | 源码 | |
USB摄像头驱动 | 源码,gspca,需要选配件支持 | |
USB 以太网卡驱动,方便扩展有线网卡 | 源码,需要选配件支持 | |
USB WiFi驱动 | 源码 | |
USB device驱动,支持USB 串口,网卡,存储等 | 源码,内核自带(USB gadget) | |
SD卡驱动,支持2路SD/TF卡 | 源码, | |
USART串口驱动,支持4路USART | 源码, | |
UART串口驱动,支持2路UART | 源码, | |
片上以太网控制器MAC | 源码, | |
USB转串口驱动:CH341,CP2102,FT232等,方便扩展串口 | 源码,需要选配件支持 | |
PWM驱动 | 源码 | |
其它内核所带的标准驱动与标准功能 | ||
注意:底板上部分资源有冲突,请注意引脚功能分配 | ||
文件系统 | 文件系统编译方法 | 提供文档 |
busybox-1.27.1 | 源码 | |
使用busybox创建rootfs | 提供文档 | |
ubifs介绍及在ARM Linux上的使用 | 提供文档 | |
ubifs镜像制作工具 | 虚拟机上已安装,无需用户再编译安装 | |
ubifs制作命令 | 虚拟机上有参考命令,直接输入即可制作rootfs镜像 | |
参考用的rootfs文件夹 | 虚拟机上可以用于nfs启动板子 | |
开发环境指南 | 使用网络启动开发板的方法 | 提供文档 |
应用程序测试 | 提供文档 | |
ROOTFS生成ubi镜像的方法 | 提供文档 | |
提供参考一键烧写包 | ||
其它软件特性 | 支持telent等远程登录方式 | 源码 |
支持ftp,tftp,wget等工具实现文件下载与上传 | 源码 | |
支持webserver,内置httpd | 源码 | |
开机自行运行程序 | 包含在文件系统中 | |
开发支持 | Linux开发虚拟机,支持tftp,nfs server,samba等,无需自行搭建开发环境,用户可专注于自己的应用程序开发 | 基于virtualbox的虚拟机镜像,有详细使用文档 |
完整的构建NAND版本Linux的参考文档 | 提供文档 | |
在线知识库 | http://www.mcuzone.com/bbs | |
在线支持,电话支持 | ||
QQ用户讨论组 | 技术支持QQ群:72972810 | |
【发货清单】
