AT91SAM7S64 DEK开发板,配1.8寸128×160分辨率TFT LCD液晶屏


查看大图

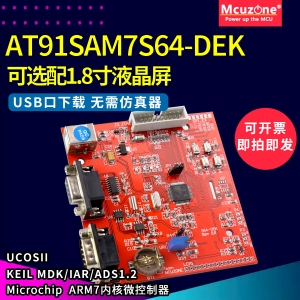

AT91SAM7S64 DEK开发板,配1.8寸128×160分辨率TFT LCD液晶屏

S64-DEK Rev2.0开发板采用AT91SAM7S64芯片,特别适合具有8位单片机基础的转学32位ARM的用户,具备USB接口,串口,JTAG,SPI,ADC,LCD接口,EEPROM,RTC,LED,按键等丰富资源,为入门学习必配工具。

  • 商品编号:130827S64DEK1.8
  • 商品重量:400.000 克(g)
  • 货  号:101205S64DEK1.8
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:3
  • 销售价: ¥199.00
购买数量:
  (库存3092)

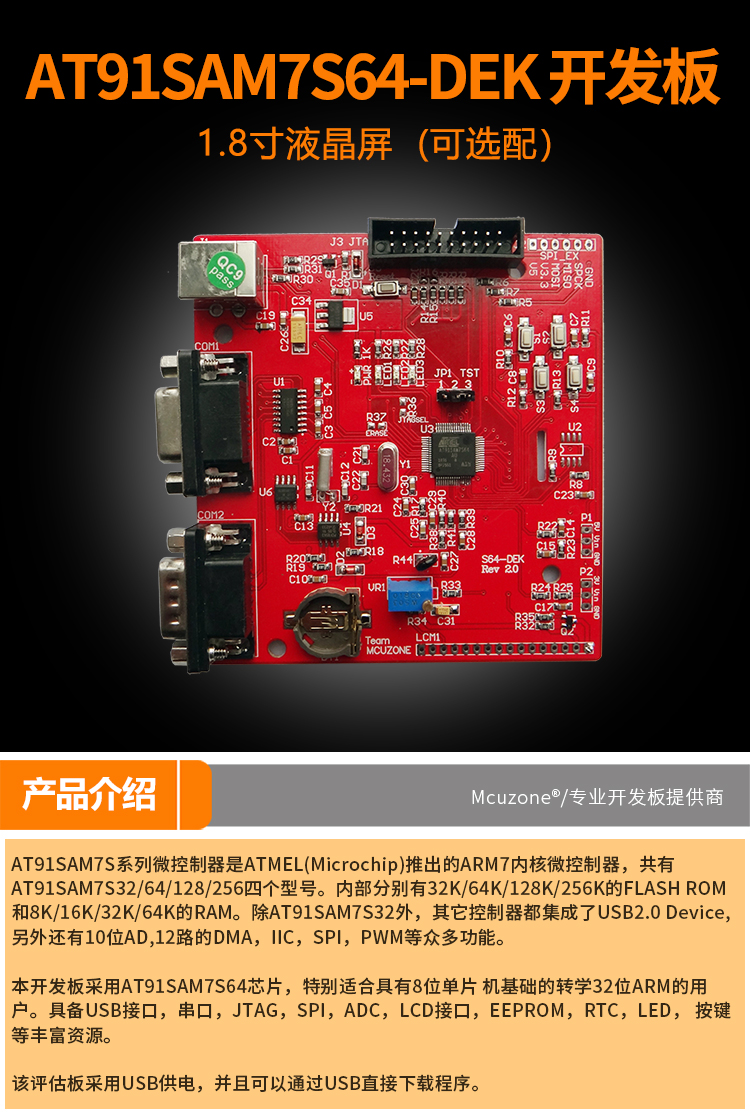

【产品简介】

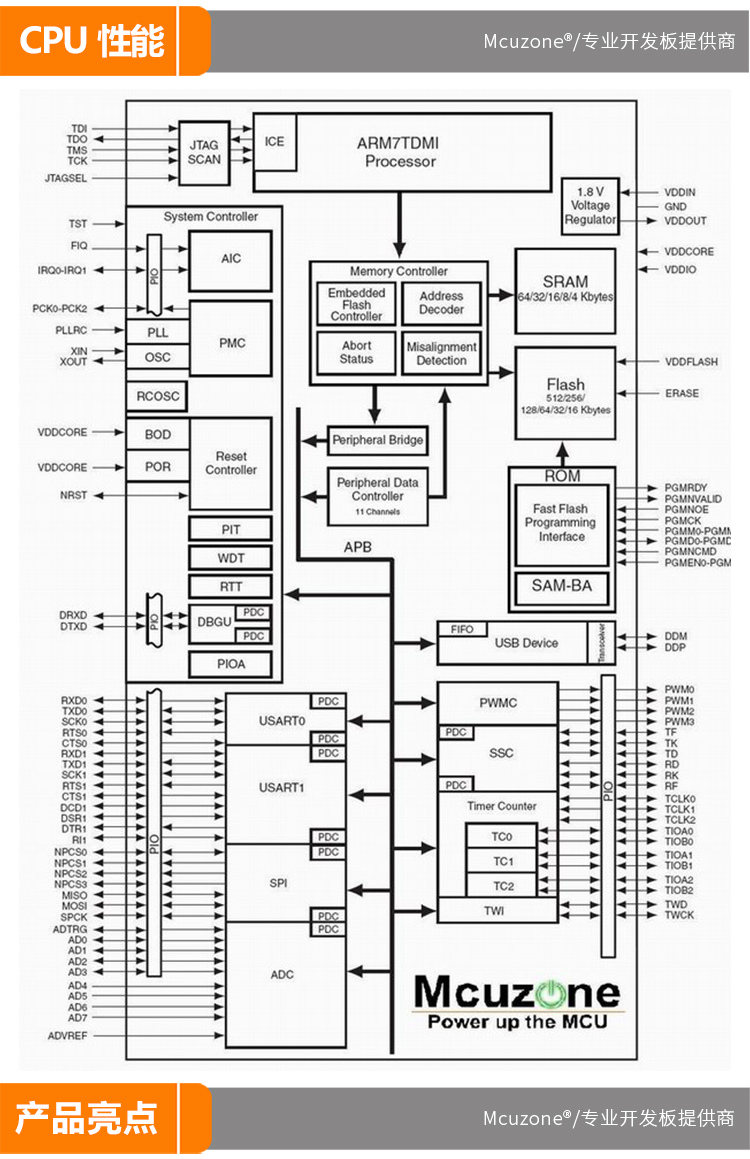

AT91SAM7S系列微控制器是ATMEL推出的ARM7内核微控制器,共有AT91SAM7S32/64/128/256四个型号。内部分别有32K/64K/128K/256K的FLASH ROM和8K/16K/32K/64K的RAM。除AT91SAM7S32外,其它控制器都集成了USB2.0 Device,另外还有10位AD,12路的DMA,IIC,SPI,PWM等众多功能。本学习板采用AT91SAM7S64芯片,特别适合具有8位单片机基础的转学32位ARM的用户。本学习板采用AT91SAM7S64芯片,特别适合具有8位单片机基础的转学32位ARM的用户。S64-DEK Rev2.0开发板就是基于AT91SAM7S64芯片,具备USB接口,串口,JTAG,SPI,ADC,LCD接口,EEPROM,RTC,LED,按键等丰富资源,为入门学习必配工具。

该评估板采用USB供电,并且可以通过USB直接下载程序。

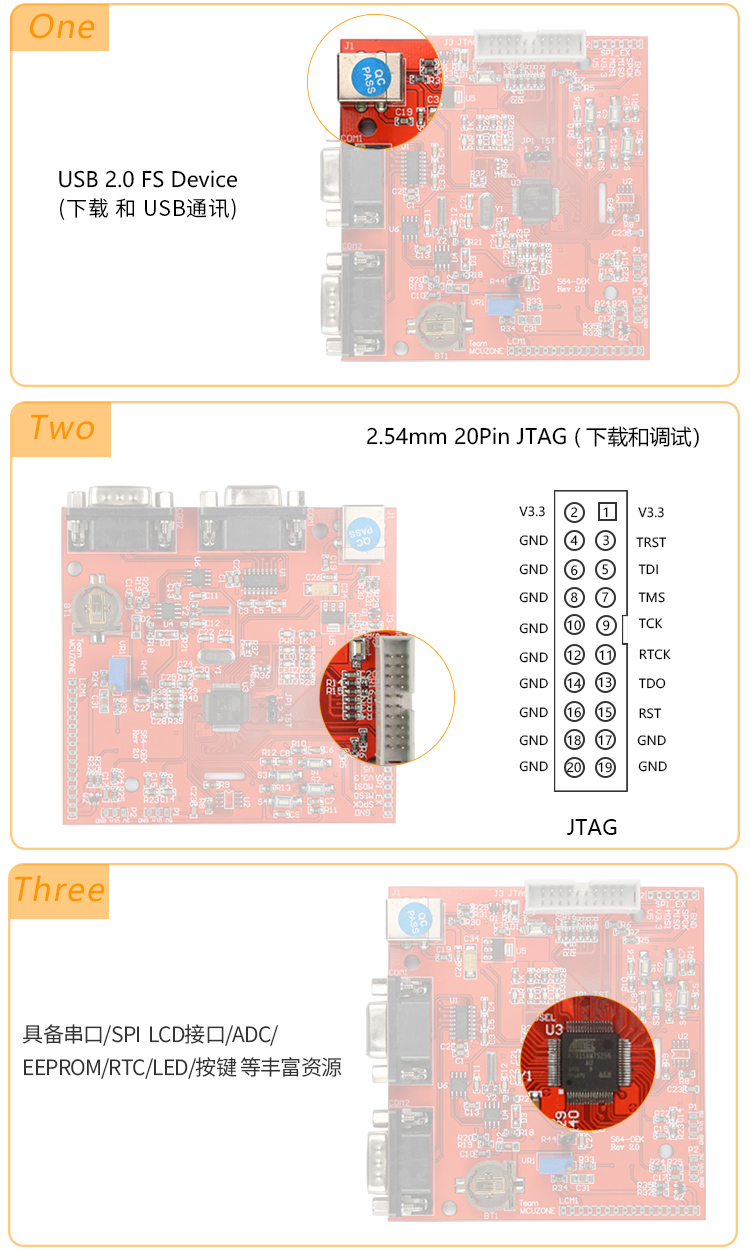

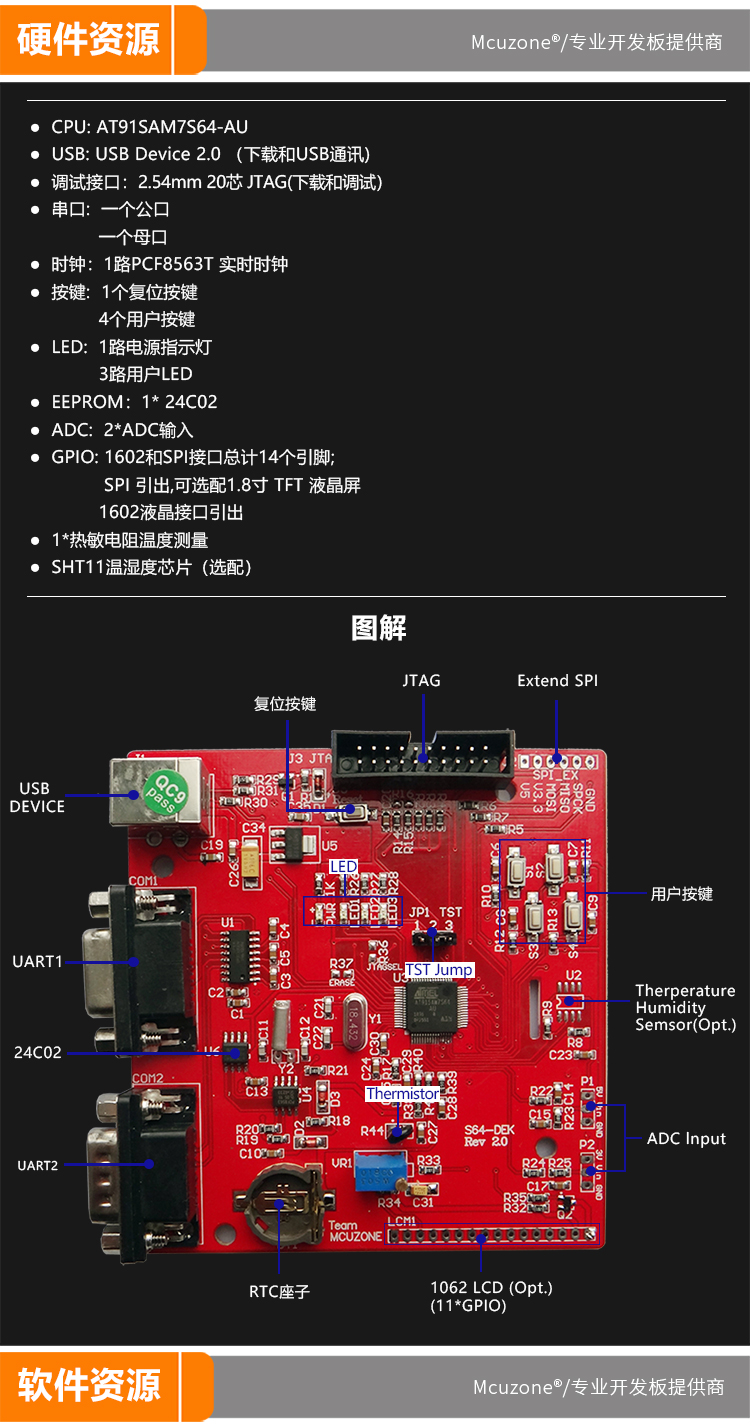

【硬件资源】

  • USB DEVICE
  • 两个串口,一个公口,一个母口
  • pcf8563T 实时时钟
  • 3个LED
  • 4个按键
  • 1路热敏电阻温度测量
  • SPI引出
  • 1602液晶接口引出
  • 24C02 EEPROM
  • SHT11温湿度芯片(选配)
  • 2路ADC输入
  • 1602和SPI接口总计14个引脚可作为GPIO自由使用

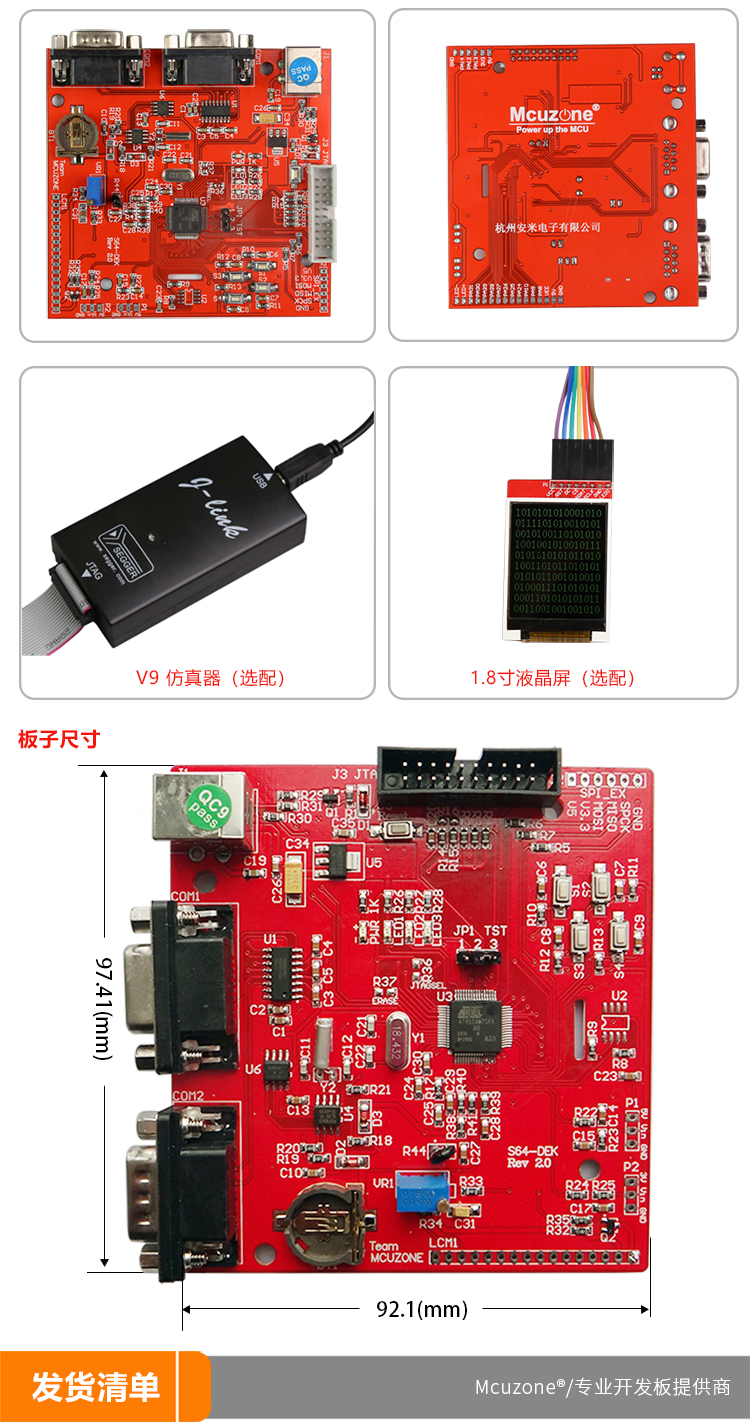

【PCB规格】

97×92mm

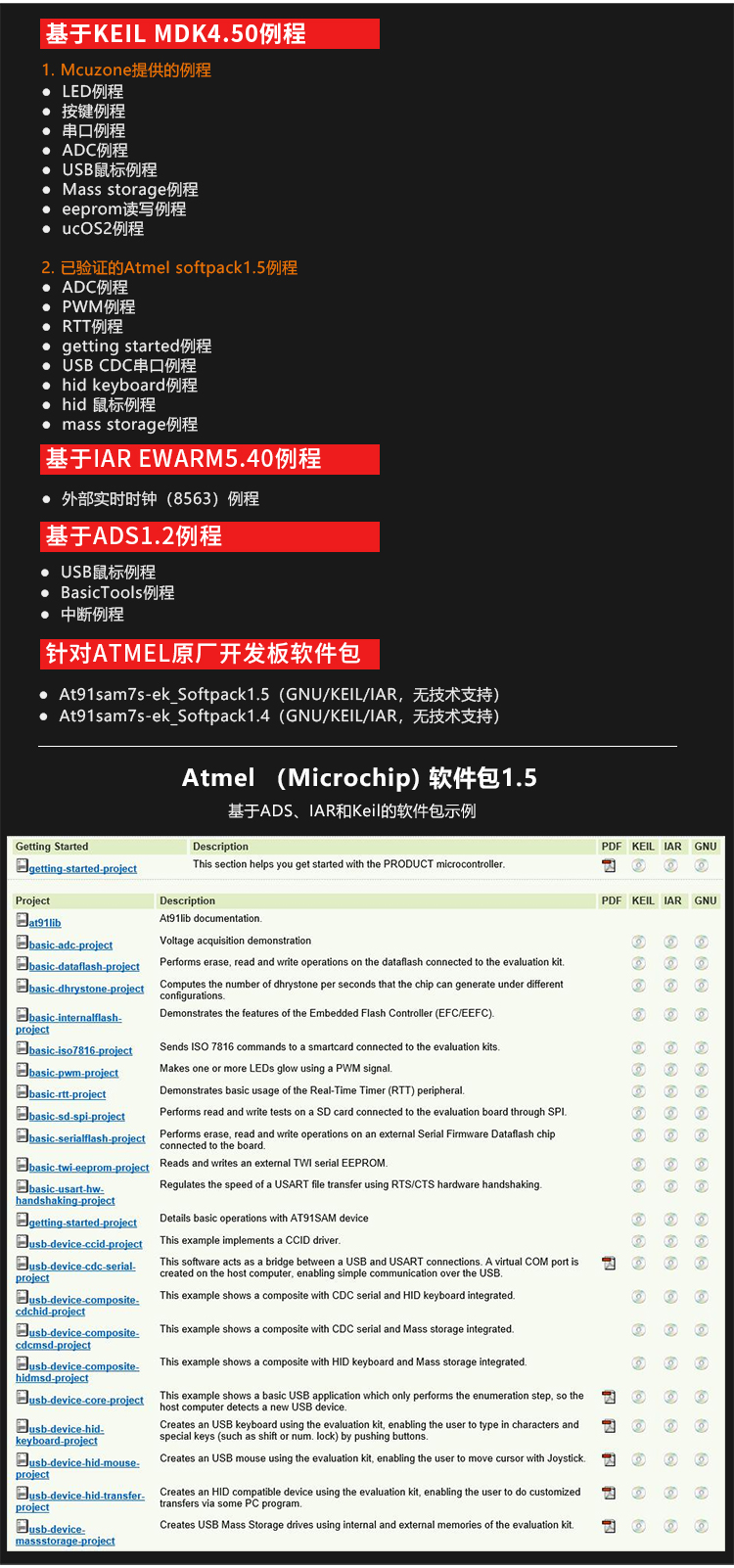

【软件资源】

  • 一,基于KEIL MDK例程
  • 1.1,Mcuzone提供的例程
  • 01:LED例程
  • 02:按键例程
  • 03:串口例程
  • 04:ADC例程
  • 05:USB鼠标例程
  • 06:Mass storage例程
  • 07:eeprom读写例程
  • 08:ucOS2例程
  • 09:1.8寸液晶屏例程
  • 1.2,已验证的atmel softpack1.5例程
  • 01:ADC例程
  • 02:PWM例程
  • 03:RTT例程
  • 04:getting started例程
  • 05:USB CDC串口例程
  • 06:hid keyboard例程
  • 07:hid 鼠标例程
  • 08:mass storage例程



  •  二,基于IAR EWARM例程
  • 01:外部实时时钟(8563)例程



  • 三,基于ADS例程
  • 01:USB鼠标例程
  • 02:BasicTools例程
  • 03:中断例程



  • 四,针对ATMEL原厂开发板软件包
  • 01:at91sam7s-ek_Softpack1.5(GNU/KEIL/IAR,无技术支持)
  • 02:at91sam7s-ek_Softpack1.4(GNU/KEIL/IAR,无技术支持)






    【发货清单】

          S64-DEK 板子一块;
         1.8'TFT LCD模块一个;
          USB线缆一条;
          资料通过网络发送;

  • 提问
    非会员顾客 说: 12-03-07 16:22
    如果要寄到广州市,那运费是多少?
    回答
    管理员[xiaoguo]  回复: 12-03-07 21:32
    顺丰快递22,中通快递12
    提问
    非会员顾客 说: 12-02-13 16:49
    请问下我买的板子显示屏8跟线是怎么连的
    回答
    管理员[xiaoguo]  回复: 12-02-13 20:27
    光盘里有液晶屏的程序,里有说明的
    提问
    sckbb 说: 11-05-04 07:05
    如何货到付款?
    回答
    管理员[xiaoguo]  回复: 11-05-05 16:16
    你在快递里选择货到付款就可以了,货到付款有手续费,在运费里有提现出来,货到付款只能发顺丰快递。
