ATSAM4S2B最小系统板,可垂直替换AT91SAM7S

[复制链接]

362

主题

1403

帖子

6179

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
6179
发表于 2019-10-25 15:50:47 | 显示全部楼层 | 阅读模式
关键词:AT91  AT91SAM7S  AT91SAM7S64  ATSAM4S  ATSAM4S2B  QFP64
AT91SAM7S系列是经典款ARM7内核MCU,而ATSAM4S是基于CM4内核的升级款,主频升级到了120MHz,性能大大加强。QFP64封装的SAM4S可直接替换SAM7S,两者在硬件上的主要差异是4S多了两个GPIO引脚,分别对应7S上的VDDFLASH和PLLRC。

从软件层面讲,因为Atmel归入了Microchip,所以开发工具变化比较大,需要一定的时间来适应。推荐的开发工具还是Keil MDK和Atmel Studio 7.

从下载方式讲,SAM7S系列需要通过TST先执行recovery操作,然后才能通过SAM-BA进行写入,如果芯片被加密,则需要通过Erase进行擦除;而SAM4S系列的TST已经仅用于工厂测试用途,用户已经不能用TST进行recovery操作,代之以通过Erase引脚加熔丝模式设置来进行烧写和启动配置。很快就能适应。

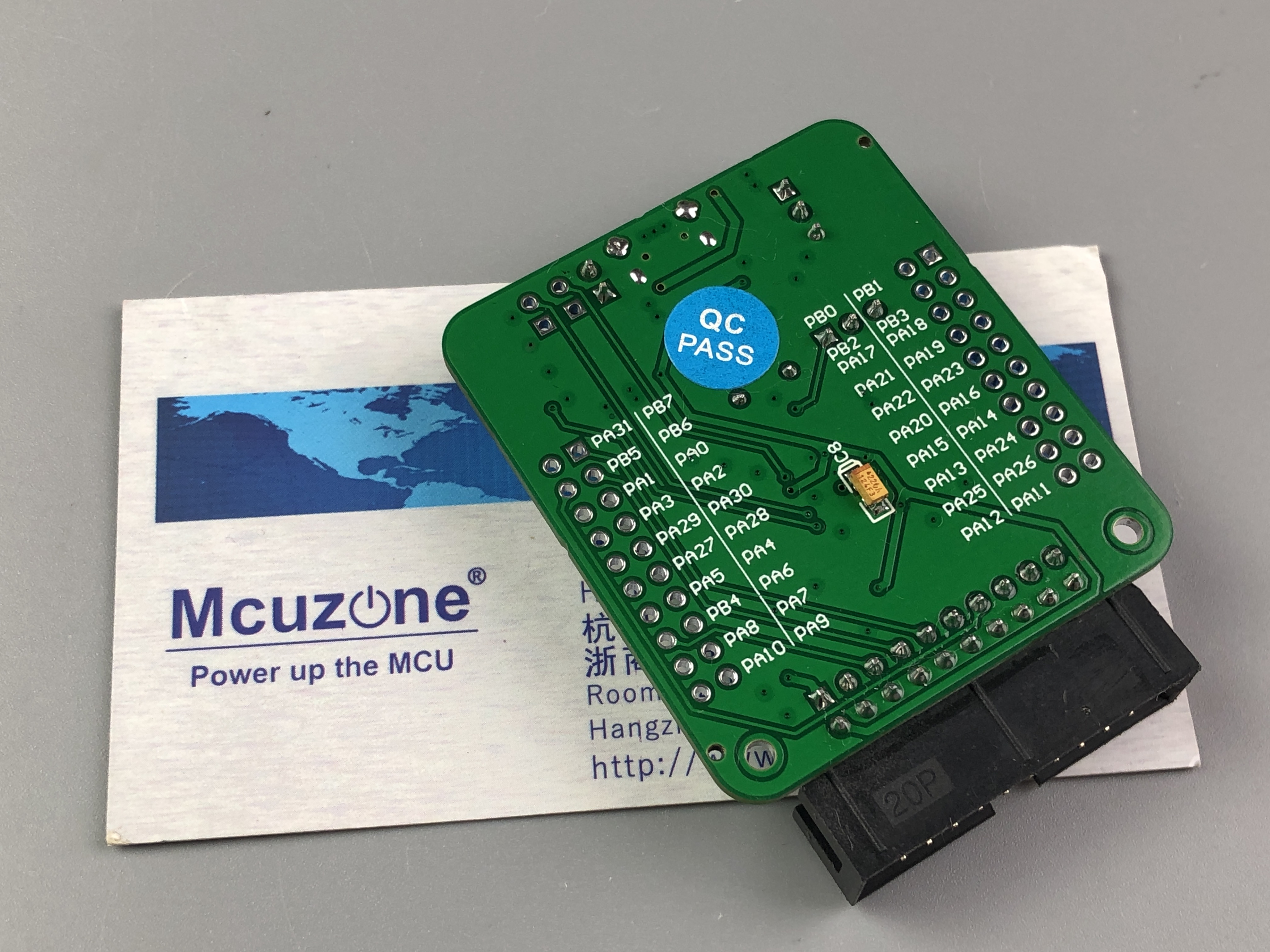

我司已设计了可兼容SAM4S和SAM7S的最小系统板,欢迎选购。
