技术支持时间为半年，基于我们提供的虚拟机，用户需要有一定的Linux基础知识，在阅读手册和技术支持过程中我们不再进行基础知识补充。同时我们也不参与客户的二次开发，如有需要可联系我们合作开发。谢谢配合！

---

【产品介绍】

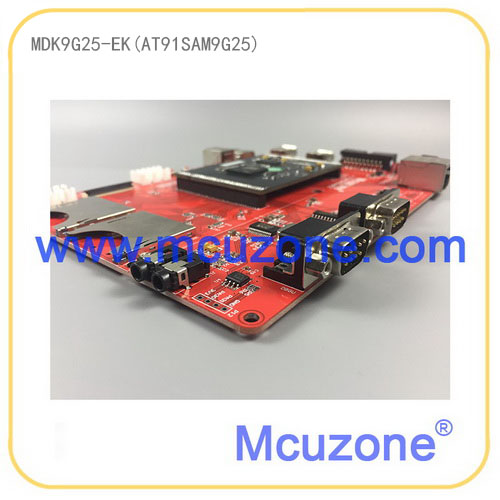

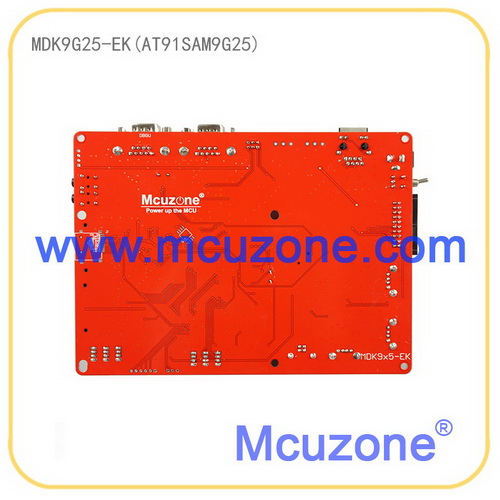

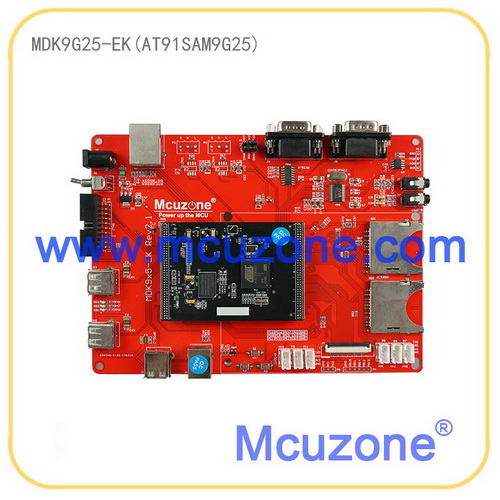

MDK9G25-EK开发板基于MDK9G25核心板，采用AT91SAM9G25芯片，板载高速USB HOST和Device，以太网，音频，2个高速储存卡接口，引出5路串口(4路TTL电平，1路RS232电平)，2路TWI接口(可选配LM75A温度传感器)，10位ADC接口，JTAG接口等资源。MDK9G25核心板具备128MB DDR2，256MB NAND，全部GPIO引出，预留AT24,AT25,AT45存储器接口。

---

 【硬件资源】

核心板硬件资源
处理器	AT91SAM9G25	400MHz@1V, 16KB D-cache，16KB I-Cache，64KB ROM(用户无法修改)
存储器	DDR2	16位 128MB DDR2
	NAND FLASH	256MB NAND FLASH,
	AT24, AT25, AT45系列	预留位置，用户可自行选配
接口	1.27mm间距，2×40×2插针引出	160pin接插件，全部GPIO引出
尺寸	75×51mm，1.8mm厚度	六层板，上市大厂精工制作

开发板硬件资源
调试接口	JTAG接口	20pin标准JTAG接口
外设接口	USB PORTA USB 2.0 HighSpeed接口	2路，USB Host&Device（注意：由PORTA拆分而来，不可同时使用）
	USB PORTB USB 2.0 HighSpeed接口	1路，USB Host
	USB PORTC USB 2.0 FullSpeed接口	1路，USB Host
	SD卡接口	2路
	10/100M自适应以太网	1路，RMII模式
	RS232调试串口	1路
	普通RS232串口	1路
	TTL串口	5路，2mm间距4Pin插针
	音频linein	1路
	音频lineout	1路
	ADC插针	1路
	RTC	RTC实时时钟，采用片内RTT
	LM75A	I2C接口温度传感器（选配）
	TWI(I2C)插针	1路，2.54mm间距插孔
	PWM	4路
人机接口	复位按键	1路
	用户按键	2路
	用户LED	2盏
电源	电源指示灯	1盏
	电源开关	1个
	电源输入	1路,5V DC输入
尺寸	180×130mm	2层板

开发板串口资源
丝印	芯片引脚	备注
J8	DBGU (TXD-PA10  RXD-PA9)	RS232
J9	USART0(TXD-PA0  RXD-PA1)	RS232
P5	USART0(TXD-PA0  RXD-PA1)	TTL
P6	USART1(TXD-PA5  RXD-PA6)	TTL
P7	USART2(TXD-PA7  RXD-PA8)	TTL
P9	UART0(TXD-PC8  RXD-PC9)	TTL
P10	UART1(TXD-PC16  RXD-PC17)	TTL
P11	USART3(TXD-PC22  RXD-PC23)	TTL



此板支持从nand flash启动
注意：此底板为通用底板，可与MDK9G35, MDK9X35复用，底板上有LCD接口，但是对于MDK9G25和MDK9X25核心板而言，该接口不适用。

---

 【软件资源】

一.完善的Linux系统
(提供虚拟机，4.9.28内核版本)
Linux开发环境	arm-none-linux-gnueabi- (gcc 4.8.3)	默认支持armv5指令集,适配ARM926ej-s，大厂推荐使用
	虚拟机中的默认工具链	避免用户花额外时间自行搭建环境
	虚拟机使用文档	提供文档
	虚拟机版本 ubuntu 12.04 LTS
Bootstrap	版本：3.8.8	源码
	完整编译说明	提供文档
	支持从nand flash加载，启动	支持工业级的NAND
	支持从data flash加载，启动	源码，需要选配件支持
	支持PMECC	源码
u-boot	版本：2016.03	源码
	完整编译说明	提供文档
	支持NAND flash启动	源码
	支持data flash启动	源码，需要选配件支持
	支持从网络下载启动	源码，需要tftp/nfs server
	支持PMECC	源码
Linux kernel	版本：Linux-4.9.28	源码
	完整编译说明	提供文档
	支持NFS/UBIFS/FAT32/JFFS2等格式的文件系统	源码
	片上看门狗驱动	源码
	片上RTC驱动	源码
	LED驱动	源码，gpio-leds
	NAND控制器驱动，支持PMECC	源码
	GPIO独立按键驱动	源码, gpio-keys
	片上SPI控制器驱动	源码
	SPI 用户模式驱动，可用于控制外部SPI液晶屏	源码，需要选配件支持
	SPI data flash驱动	源码，需要选配件支持
	I2C控制器驱动	源码
	I2C EEPROM驱动	源码，需要选配件支持
	I2C 用户模式驱动i2c-dev，用于控制外部段式液晶屏等	源码，需要选配件支持
	I2C 温度传感器LM75A驱动	源码，需要选配件支持
	外部I2C RTC，PCF8563,DS1337等	源码，需要选配件支持
	USB HOST驱动，可以接U盘，键盘，鼠标等	源码
	USB摄像头驱动	源码，gspca，需要选配件支持
	USB 以太网卡驱动，方便扩展有线网卡	源码，需要选配件支持
	USB WiFi驱动	源码
	USB device驱动，支持USB 串口，网卡，存储等	源码，内核自带(USB gadget)
	SD卡驱动，支持2路SD卡	源码，
	USART串口驱动，支持4路USART	源码，
	UART串口驱动，支持2路UART	源码，
	片上以太网控制器MAC	源码，
	USB转串口驱动：CH341,CP2102,FT232等，方便扩展串口	源码，需要选配件支持
	PWM驱动	源码
	ADC驱动	源码
	声卡驱动，支持Line in及录音	源码
	其它内核所带的标准驱动与标准功能
	注意：底板上部分资源有冲突，请注意引脚功能分配
文件系统	文件系统编译方法	提供文档
	busybox-1.27.1	源码
	使用busybox创建rootfs	提供文档
	ubifs介绍及在ARM Linux上的使用	提供文档
	ubifs镜像制作工具	虚拟机上已安装，无需用户再编译安装
	ubifs制作命令	虚拟机上有参考命令，直接输入即可制作rootfs镜像
	参考用的rootfs文件夹	虚拟机上可以用于nfs启动板子
开发环境指南	使用网络启动开发板的方法	提供文档
	应用程序测试	提供文档
	ROOTFS生成ubi镜像的方法	提供文档
	提供参考一键烧写包
其它软件特性	支持telent等远程登录方式	源码
	支持ftp，tftp，wget等工具实现文件下载与上传	源码
	支持webserver，内置httpd	源码
	开机自行运行程序	包含在文件系统中
开发支持	Linux开发虚拟机，支持tftp，nfs server，samba等，	基于virtualbox的虚拟机镜像，有详细使用文档
	无需自行搭建开发环境,
	用户可专注于自己的应用程序开发
	完整的构建NAND版本Linux的参考文档	提供文档
	在线知识库	http://www.mcuzone.com/bbs
	在线支持，电话支持
	QQ用户讨论组	技术支持QQ群：72972810

UCOSII 2.91

KEIL 版本

mcuzone移植，选配件，加100元提供

二.文档资料
文档资料（pdf格式）	在Keil上调试SAM9X5例程	用于演示在Keil MDK平台调试SAM9X5裸机例程
	MDK9X5核心板规格书	用于介绍核心板的尺寸和引脚定义以及注意事项
	LINUX烧写包测试文档	用于介绍Linux系统的烧写及测试
	基于MDK9263编译UIBFS文件系统	用于介绍如果在虚拟机上自作ubi格式的rootfs
	使用基于VirtualBox虚拟机镜像(SAM9G25)	用于介绍虚拟机软件的安装和虚拟机的使用
	MDK9X5-EK开发板用户手册	用于介绍开发板硬件资源和外设测试
	MDK9X5-EK开发板Linux开发指南	用于介绍系统的编译过程和应用程序的开发演示
	原理图	pdf格式，核心板和底板
	芯片数据手册	板载主要芯片的数据手册

---

【发货清单】

• 开发板一套 (核心板+底板)
• 电源一个
• 网线，串口线，usb线各一条
• 资料通过云盘提供下载

---
