【产品介绍】

基于ATMEL的ATxmega32D4单片机的蓝牙数据采集应用开发板，板载USB转串口，采用FT232芯片，超级稳定可靠，VISTA和WIN7无需安装驱动，linux下也可以使用；蓝牙串口模块，可以通过无线方式和PC通讯；12通道ADC，可达200Kbps；I2C接口温度传感器；I2C接口RTC实时时钟；热电偶温度测量；5个按键4个LED，PDI编程调试接口；1.6寸130×130 TFT LCD液晶屏，预留24L01无线模块接口，预留L6219步进电机模块接口。

---

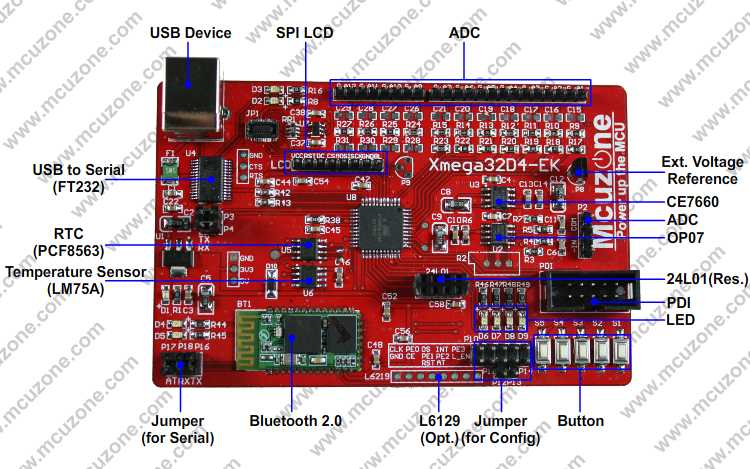

【硬件资源】

• 一路FT232 USB转串口，可以在VISTA和WIN7下直接使用，linux下也可以
• 板载蓝牙串口模块，可以通过无线方式直接和具备蓝牙的PC或手机进行无线通讯
• 四个用户LED
• 五个用户按键
• 十二路ADC，200Kbps速度
• SPI接口液晶屏，1.6寸130×130分辨率TFT LCD
• I2C接口温度传感器
• I2C接口RTC实时时钟
• 热电偶温度传感器变化电路（热电偶需要客户另配）
• 一路PDI调试接口，既可以调试也可以编程，可使用本公司的mkII-CN进行完美编程和调试
• 预留24L01无线模块接口
• 预留步进电机驱动模块接口

---

【软件资源】

Mcuzone提供以下例子：

• 串口例子
• 蓝牙操作例子
• ADC例子
• LED例子
• 按键例子
• 温度例子
• 实时时钟例子
• 热电偶温度转换例子
• 1.6寸130×130 TFTLCD液晶屏驱动程序

ATMEL提供的软件包(未验证，无技术支持）：

• 时钟切换例子
• ADC例子
• DAC例子
• 模拟比较器例子
• 定时器计数器例子
• USART例子
• TWI例子
• SPI例子
• 看门狗定时器例子
• IO例子和外部中断
• RTC实时时钟例子
• EEPROM例子
• 自编程例子
• DES例子
• AES例子
• Bootloader例子

---

【发货清单】

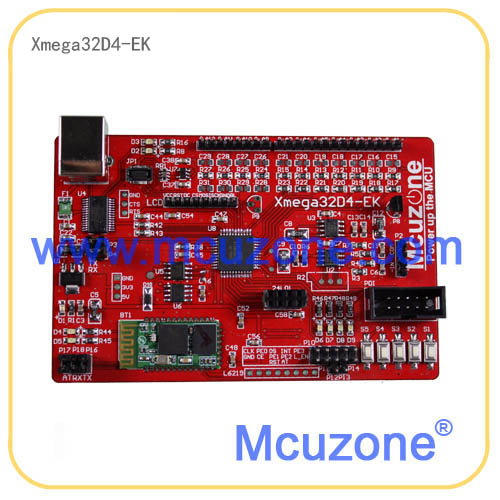

• ATxmega32D4-EK开发板一块

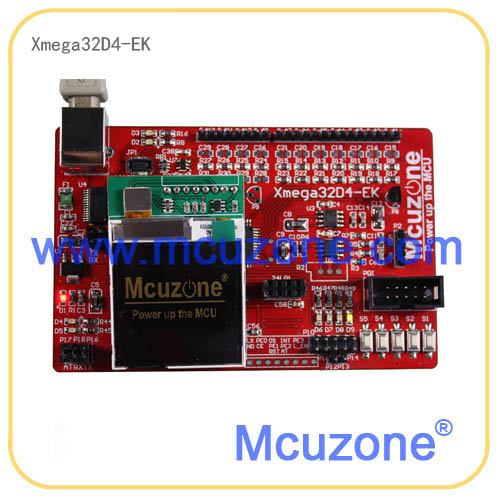

• 1.6寸130×130 TFT LCD液晶屏
• USB线一条
• 光盘一张
