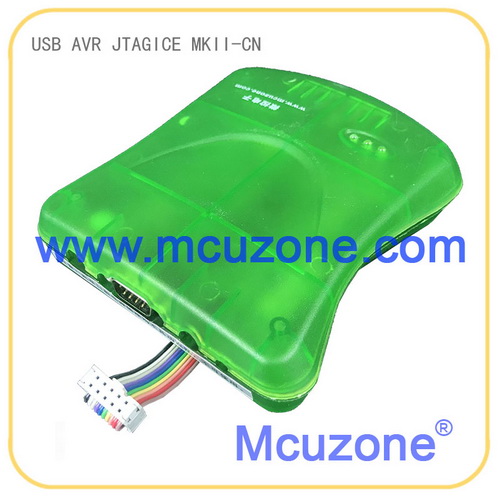

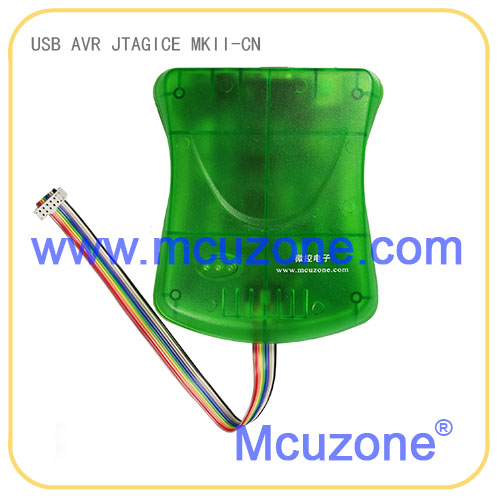

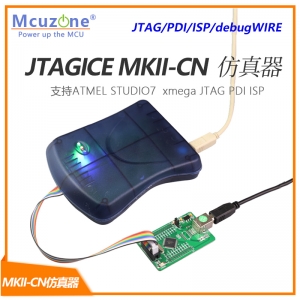

USB AVR JTAGICE MKII-CN仿真器


查看大图

USB AVR JTAGICE MKII-CN仿真器

全功能avr仿真器,支持所有具有调试接口的avr芯片,功能有ISP下载,debugWIRE调试,JTAG下载和调试,AVR32的下载和调试,xmega的下载和调试(含JTAG口和PDI口)

  • 商品编号:100919CNABS
  • 商品重量:300.000 克(g)
  • 货  号:20100919CNABS
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:9
  • 销售价: ¥480.00
购买数量:
  (库存3056)








支持32/64位WIN7/WIN10

【更新】

  • 支持Xmega的JTAG和PDI方式下载和调试!
  • 支持ATMEL STUDIO 7/6.2/6.1.2562/6、AVRSTUDIO 5.0/5.1、AVRSTUDIO 4.13-4.19、AVR32STUDIO 2.3/2.4/2.5/2.6/2.7!
  • New firmware support xmega debugging via PDI & JTAG interfaces.
  • Support ATMELSTUDIO 7/6.2/6.1/6, Avrstudio 5.0/5.1, Avrstudio 4.13-4.19 and AVR32STUDIO 2.3/2.4/2.5/2.6/2.7.

自主设计 速度更快 价格更低
功能完全兼容原厂mkII
国内首家支持Xmega
Faster speed, lower price.
Full compatiable with orignal ATMEL AVR JTAG ICE mkII.




【mkII-CN特点介绍】

自主硬件 更快速度 更低价格 功能完全兼容原厂mkII

完整实现JTAG mkII协议,支持具备JTAG接口AVR的JTAG调试;
完整实现debugWIRE协议,支持具备debugWIRE接口AVR的单线调试;
完整实现ISP mkII协议,支持具备debugWIRE和JTAG接口AVR的ISP下载;
完整实现AVR32调试协议,支持UC3系列和AP7000系列以及后续AVR32型号;
完整实现xmega编程调试协议,支持xmega的JTAG或PDI接口的编程和调试;
完整实现自动升级协议,升级文件由我们提供;
完善的接口保护,并可支持1.8V-5.5V接口电压;
ISP编程速度和JTAG编程速度均明显快于原装mkII

【注意】

非克隆版,采用自主硬件设计,能有效控制成本并提高性能
非第一代JTAGICE加STK500混拼版
已在ATMELSTUIO(6.2/6.1.2562/6)/AVRSTUDIO (4.13/4.14/4.15/4.16/4.17/4.18/4.18SP3/4.19/5.0/5.1) / AVR32 STUIDO (1.0.7/2.0.2/2.1/2.2/2.3/2.4/2.5/2.6/2.7)和IAR for AVR 4.30/5.11/5.40以及IAR for AVR32 2.21下测试通过,调试目标有Mega系列,Tiny系列,UC3系列,xmega64A1等

【F.A.Q】

1Q:贵站的mkII-CN为什么会这么便宜?性能会打折扣么?
1A:本站的mkII-CN采用的是自主硬件设计,可以有效控制成本,并简化了原装mkII中完全没有必要的冗余电路,使得数据可以更好更快的传递,从而在实现兼容的前提下提升一定的性能。本站自主设计的硬件电路成本比原装低很多,成本控制好了价格自然也可以下来,让广大用户得到实惠。

2Q:贵站的mkII-CN如何保证没有bug?在出现bug后如何进行修正?修正需要多长时间?
2A:本站分析研究mkII已经有整整两年时间,mkII-CN这个产品不是凭空设计的,而是经过我们很长时间的分析和研究的,经过几个内部版本和几个月的测试,目前已经可以说非常可靠和稳定,当然我们不可能保证100%的不出bug。一旦客户发现bug,请与我们及时沟通,我们在确认bug后会在第一时间进行修正,一般bug的确认和解决不会超过3个工作日。

3Q:为什么说mkII-CN的速度要比原装的快?
3A:mkII-CN不光从硬件上优化了电路设计,更从软件上进行了较大程度的优化,有效的控制了数据链路长度,从而有效的提高了编程速度。有条件的用户可以与原装对比一下ISP和JTAG的编程速度。

4Q:我不小心将原装的固件升级到了mkII-CN,我该怎么办?
4A:请不用担心。你只需要重新运行一遍升级操作就可以了,请使用我们发布的固件。为了方便固件升级,我们发布了一个升级软件,通过该软件,可以方便的选择仿真器型号和固件版本,然后即可进行升级,且该软件并不破坏原装固件。

5Q:mkII-CN会不会被ATMEL认为是盗版产品而通过序列号进行封杀?
5A:mkII-CN是一个自主设计的反向工程产品,ATMEL原厂工程师及其一级代理商均认可了这款产品。对ATMEL而言,我们是第三方工具供应商,ATMEL会以积极的态度接受我们的产品。同时,由于mkII-CN的升级固件是我们自己发布的,协议也是我们自己编写的,所以不必担心来自ATMEL方面的技术封杀。倒是那些clone mkII比较容易受限制。

6Q:如何保证及时发布固件?
6A:mkII-CN是我们自行设计的产品,我们对AVR/AVR32的调试协议已经全部掌握,所以在ATMEL发布新版本固件后,我们会在第一时间发布适合我们mkII-CN的新版固件。新固件版本的编写不超过1个工作日。如果ATMEL发布新版本固件,请及时告知我们,谢谢。

7Q:我想在一台电脑上连接多个mkII-CN,可以么?
7A:每个mkII-CN都有一个独立的序列号,所以可以方便的连接多个mkII-CN,AVRSTUDIO/AVR32STUDIO会提示你连接哪个mkII-CN。

8Q:mkII-CN的功耗大么?需要外接电源么?
8A:mkII-CN的功耗很低,不需要外接电源,通过USB 1.1供电就足够了。原装的mkII由于电路复杂,功耗比较大,如果USB功能能力较弱(比如USB 1.1的PC)或者USB线缆线阻较大就会出现供电不足的情况。所以原装mkII预留了一个外部电源接口,而mkII-CN尾部的外部电源接口是不需要使用的,也没有实际电路,只是一个装饰。

9Q:mkII-CN的保护电路设计的如何?
9A:mkII-CN在USB端口和目标板接口上都设计了保护电路。USB端口有一个自复位的过流保护,可以有效保护PC机USB端口和仿真器。目标板接口上采用较为复杂的保护电路,当电源供应不对,比如ISP和JTAG插反的情况下,接口电路是不工作的,从而有效保护接口电路。

10Q:mkII-CN采用的是什么接口?需要安装驱动么?
10A:mkII-CN采用的是真正USB接口,尾部的串口是装饰物,并无实际功能,mkII-CN使用的是和原装一样的驱动,在安装AVRSTUDIO的时候只需要勾选自带的驱动即可。AVRSTUDIO安装完毕后插上mkII-CN,当PC提示安装驱动的时候只需要自动安装即可。

11Q:mkII-CN可以调试ATmega8么?
11A:ATmega8没有debugWIRE调试接口也没有JTAG调试接口,所以ATmega8没法调试。不过由于ATmega88与ATmega8较为接近,可以先用ATmega88通过debugWIRE调试,调试成功后再将ATmega88换成ATmega8。

12Q:可以用mkII-CN来烧写ATmega8么?
12A:mkII-CN实现的是JTAGICE mkII包含的ISP mkII协议,这个协议和单纯的ISP mkII协议的区别是JTAGICE mkII包含的ISP mkII协议只支持带调试接口(JTAG或者debugWIRE)的AVR,不支持ATmega8等不带任何调试接口的AVR,但是可以将ATmega8当成ATmega88来进行ISP烧写,不过没法正确配置熔丝。


【mkII-CN支持器件】

由于AVRSTUDIO和AVR32STUDIO在不停更新,所以mkII-CN也可以通过更新新固件来支持更多的新器件,具体支持的器件请参考AVRSTUDIO和AVR32STUDIO的Help文档里面的器件支持列表。


【接口定义】

mkII-CN默认引出的10芯线为JTAG接口,引脚定义如下:




标配的JTAG转ISP的小板引脚定义如下:

注意:
1,JTAG和ISP引脚复用,JTAG的TCK,TDO,TDI分别与ISP的SCK,MISO,MOSI复用;
2,VT引脚必须接目标板电源,不然仿真器接口电路不工作;

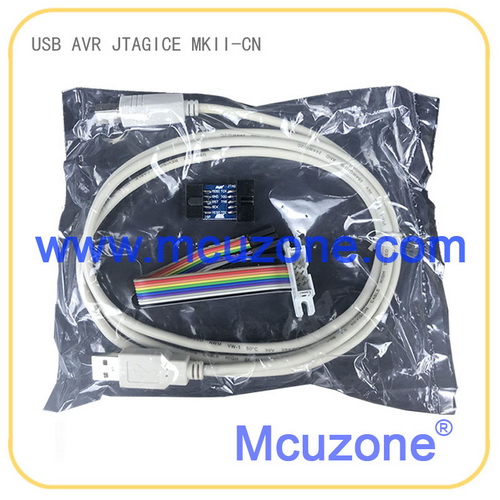

【发货清单】

mkII-CN高性能仿真器一个(含10芯线)
高质量USB线一条
JTAG转ISP小板一块
资料光盘一张


ATMEL STUDIO支持的操作系统,这个是ATMEL测试过的:
1.1 System requirements
1.1.1 Supported operating systems
● Windows XP (x86) with Service Pack 3 - all editions except Starter Edition
● Windows Vista (x86 & x64) with Service Pack 1 - all editions except Starter Edition
● Windows 7 (x86 and x64)
● Windows 8 (x86 and x64)
● Windows Server 2003 (x86 & x64) with Service Pack 2
● Windows Server 2003 R2 (x86 and x64)
● Windows Server 2008 (x86 and x64) with Service Pack 2
● Windows Server 2008 R2 (x64)
1.1.2 Supported architectures
● 32-Bit (x86)
● 64-Bit (x64)
从XP开始,不管是32还是64位,都是支持的

相关商品


提问
sheldon 说: 17-11-29 17:17
你好,用贵公司的这款仿真器在ateml studio 6.0点击read Device signature时提示Unable to enter programming mode. ISP烧录使用不了。能识别mkii,也能成功刷写固件。这个问题困扰着我。 用avr dragon又是可以烧录的。 请问这是什么原因呢。希望帮忙解决,谢谢
回答
管理员[xiaoguo]  回复: 17-11-30 15:23
请联系我们 qq:735148854。
提问
非会员顾客 说: 17-09-08 22:45
請問driver有支援win10嗎?
回答
管理员[xiaoguo]  回复: 17-09-15 14:14
支持win10的。如果你装不了,可以到www.mcuzone.com下载专区搜索win10,有atmel专门提供的独立驱动。
提问
zhuhongshun 说: 17-05-09 10:27
我以前买的,现在atmel studio 7能否支持
回答
管理员[xiaoguo]  回复: 17-05-11 12:32
可以支持的,就是要索取固件更新一下。如果你需要固件,你可以发邮件索取,邮箱是:hdapple_2000@hotmail.com,标题是索取固件,内容是:产品名称,外壳颜色,条码以及需要的固件版本,我们在收到邮件后24小时内会回复。
提问
sheldon 说: 17-05-08 15:52
mkii products firmware upgrade tool 能发一份吗,谢谢。光盘丢失了。
回答
管理员[xiaoguo]  回复: 17-05-11 12:31
如果你需要固件,你可以发邮件索取,邮箱是:hdapple_2000@hotmail.com,标题是索取固件,内容是:产品名称,外壳颜色,条码以及需要的固件版本,我们在收到邮件后24小时内会回复。
