【产品简介】

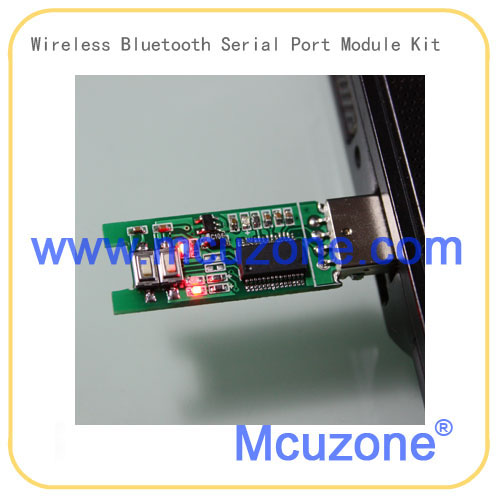

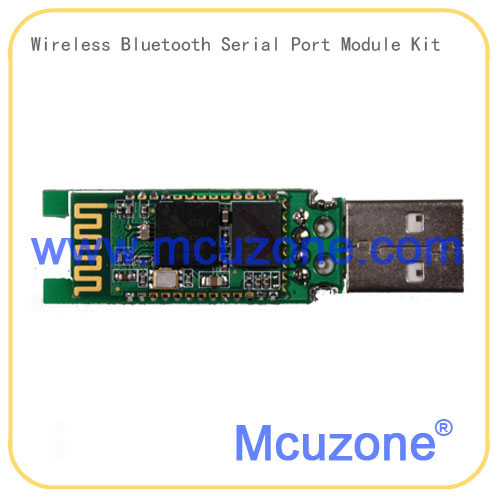

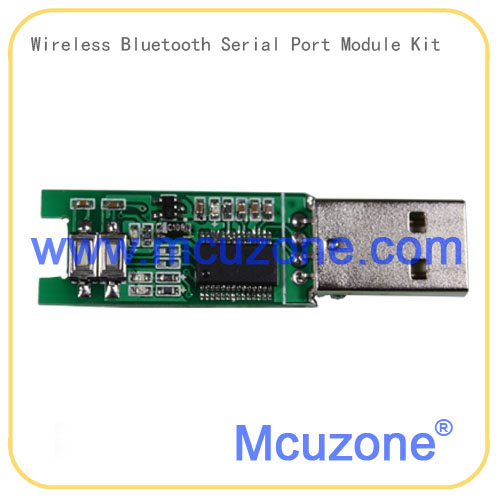

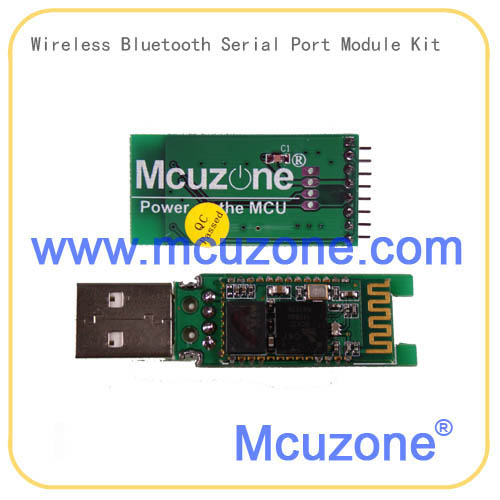

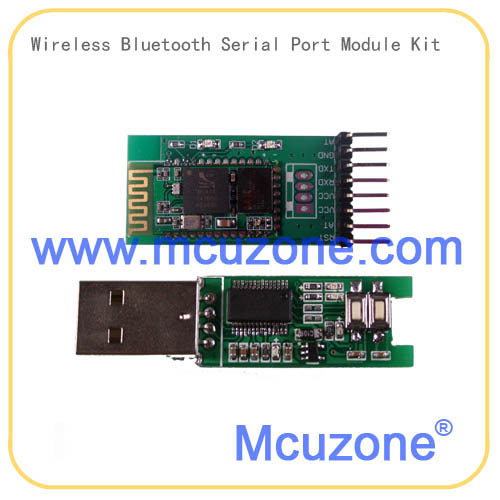

无线蓝牙串口模块套件包含蓝牙串口模块(TTL/CMOS电平)和USB蓝牙串口模块(采用FT232加蓝牙串口模块设计,非USB蓝牙适配器),套件内的两个蓝牙串口模块出厂已经绑定,上电后会自动配对,USB蓝牙串口模块插上电脑并安装驱动后会识别为一个虚拟串口,应用程序可以通过该串口实现无线调试,无线下载等功能。
无线蓝牙模块采用CSR方案,可理想用于各种嵌入式系统,将原先串口通讯升级为无线通讯而不需要修改软件。
模块可通过AT命令修改名称和波特率等参数,也可在出厂前按照客户要求设定好波特率。
TTL电平,3.3V供电,板载两个指示灯。
注意:此套件不同于USB蓝牙适配器+蓝牙串口模块,很多应用程序不认USB蓝牙适配器虚拟出来的串口,比如AVROSP固件升级软件,比如FLASHMAGIC(NXP芯片的ISP烧写工具软件),但是本套件使用的FT232作为USB转串口接口,可以通过本套件来实现NXP芯片的无线程序下载、STC51的无线程序下载、AVR的无线程序下载。
【硬件资源】
【软件资源】
【发货清单】
蓝牙串口模块一块
USB蓝牙串口模块一块
杜邦线4条
文档通过网络发送
【F.A.Q】
1Q:蓝牙串口模块可以传输音频么?
1A:蓝牙串口模块基于蓝牙协议,实现的是SPP即串口应用(profile),其它的应用(profile)如音频的A2DP应用是不支持的。但是USB的蓝牙适配器(dongle)则具备各种应用(profile),比如拨号,文件传输,虚拟串口,语音等。
这个和USB接口是差不多的概念。
2Q:我需要了解蓝牙协议么?
2A:不需要,只需要把蓝牙串口模块当成是一个透明传输的串口外设即可。只要在电脑上或者手机上与蓝牙串口模块配对完成后,即可通过应用程序打开对应的蓝牙虚拟串口和蓝牙串口模块进行通讯即可。蓝牙模块可以接到其它具备串口的外设上,比如单片机或者另外一台电脑(注意,和蓝牙串口模块连接需要3.3V的TTL/CMOS电平)。
3Q:如何测试蓝牙串口模块是否正常?
3A:请先给蓝牙模块供电(3.3V),然后短接TXD和RXD,通过电脑或者手机查找蓝牙串口模块并配对上(配对码:1234),然后即可通过串口软件进行数据收发(在PC上可以用超级终端之类串口调试工具,在手机上可以bluetoothchat之类的软件),短接蓝牙串口模块后即可实现数据的自发自收;
4Q:什么是AT命令?AT命令有什么用处?
4A:AT命令是一系列以AT开头的命令,用来对蓝牙串口模块进行设置或者参数修改,比如修改名字,修改波特率,修改主从工作模式。如果只需要在固定波特率下进行通讯,用户可以不需要自行修改,只要在购买时告知具体波特率,我们可以代为修改,默认出厂是38400。
5Q:怎么样进入AT命令状态?
5A:首先通过短路帽或者杜邦线把AT引脚短接到VCC,然后上电后即进入AT命令状态,这个时候LED会以2秒的间隔慢闪。AT命令设置需要连接TXD和RXD引脚到主机(可以是PC或者单片机),不支持无线AT。注意,在进行AT命令设置的时候,AT引脚需要始终保持高电平。
6Q:为什么我把波特率修改为非出厂值后,再也进入不了AT命令状态了?
6A:注意,AT命令状态下设置的波特率是应用程序的波特率,不管波特率修改为多少,进入AT命令状态后都是38400,即AT命令状态下的波特率是固定的,而应用程序的波特率是可以通过AT命令设置的。
|
|
|
