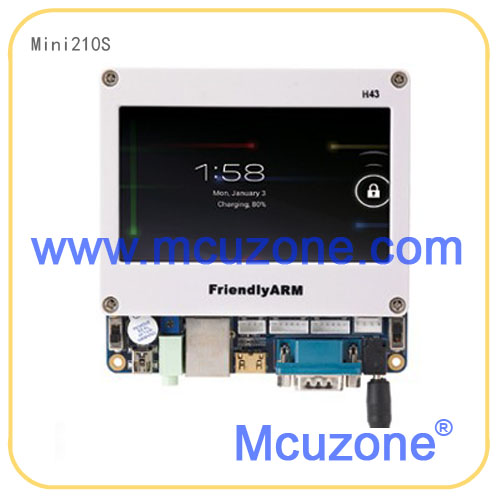

Mini210S开发板配4.3‘LCD 1G NAND


查看大图

Mini210S开发板配4.3‘LCD 1G NAND

  • 商品编号:121216MINI210S
  • 商品重量:1000.000 克(g)
  • 货  号:121216MINI210S
  • 品  牌:FriendlyARM友善之臂
  • 计量单位:
  • 所得积分:14
  • 销售价: ¥700.00
购买数量:
  (库存1000)

敬 告
本开发板并非完全开源(详细资源说明见本页后面列表),主要适用于企业用户或有经验的开发者,做产品或项目集成使用;并不适合个人特别是初学者学习使用。


【产品简介】

Mini210s是一款高性能的Cortex A8开发板,它由广州友善之臂设计、生产和发行销售。它采用三星S5PV210作为主处理器,运行主频可高达1GHz。S5PV210内部集成了PowerVR SGX540高性能图形引擎,支持3D图形流畅运行,并可流畅播放1080P大尺寸视频。

Mini210s秉承了Mini2440和Mini6410“精于心,简于形”的设计风格,它接口齐全,结构紧凑,布局合理,可完美搭配使用4.3"高清LCD;Mini210s配备了512M DDR2内存和2GB SLC NAND Flash,采用了内置D类功放的WM8960音频芯片,可十分方便直接输出至8Ω 1W 喇叭;Mini210s还带有miniHDMI高清输出,USB 2.0,CMOS摄像头接口,8x8矩阵键盘等接口,电源电路支持低功耗待机省电模式;因此,它非常适合开发高端MID,Android平板电脑,车载电脑,多媒体终端,智能家居,物联网终端等高端移动设备。

得益于我们精心研制的Superboot,用户可以十分简单、方便地仅使用TF卡就可更新或安装各种系统。

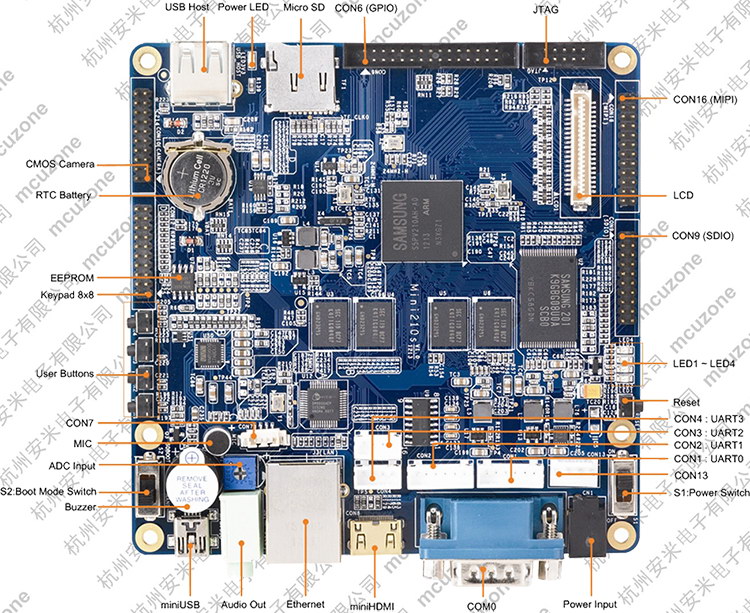

【硬件资源】
硬件资源
CPU处理器: Samsung S5PV210,基于CortexTM-A8,运行主频1GHz
•内置PowerVR SGX540高性能图形引擎
•支持流畅的2D/3D图形加速
•最高可支持1080p@30fps硬件解码视频流畅播放,格式可为MPEG4, H.263, H.264等
•最高可支持1080p@30fps硬件编码(Mpeg-2/VC1)视频输入
DDR2 RAM: •在板512MB DDR RAM,32bit数据总线,单通道
FLASH存储:  标配1GB SLC NAND Flash,掉电非易失
LCD显示:  41Pin, 1.0mm间距,兼容Mini2440/Mini6410 LCD显示屏,支持一线触摸,含1路I2C和3路中断,1路PWM输出
•miniHDMI高清接口(Type C)
•LCD可支持从3.5寸到12.1寸,屏幕分辨率可以达到1024x768象素
网络(含无线): •1个10/100M自适应以太网RJ45接口(采用DM9000AEP)
标准接口资源:
•1个DB9式RS232五线串口(另有4个TTL电平串口)
•1个mini USB Slave-OTG 2.0接口: 另可通过2.0mm接口座引出
•1路3.5mm立体声音频输出接口,1路在板麦克风输入,1路外接喇叭接口座(可直接驱动8Ω 1W 喇叭)
•1路USB Host 2.0接口
•1个标准TF卡座
•5V直流电压输入:接口座型号为DC-23B
在板即用资源 •1个I2C-EEPROM芯片(256byte),主要用于测试I2C总线
•4个用户LED(绿色)
•4个侧立按键(中断式资源引脚)
•1个可调电阻,用于ADC转换测试
•1个PWM控制蜂鸣器
•板载实时时钟备份电池
外扩接口资源: •4个串口座: TTL电平, 2.0mm间距;CON1,2为五线串口,CON3,4为三线串口
•1个JTAG接口: 10pin 2.0mm间距
•LCD接口: 41pin 1.0mm间距贴片座
•MIPI接口:24pin 2.0mm间距双排针
•1个SDIO接口: 20pin 2.0mm间距,可接SD WiFi,其中还包含1路SPI和I2C接口)
•1个CMOS摄像头接口: 20pin 2.0mm间距,可外扩CCD摄像头
•1个8x8矩阵键盘接口:20pin 2.0mm间距,可连接使用8x8矩阵键盘
•1个GPIO接口: 30pin, 2.0mm间距,包含了富余的AD输入,中断引脚,I2S, I2C, SPI, PWM等端口输入/输出

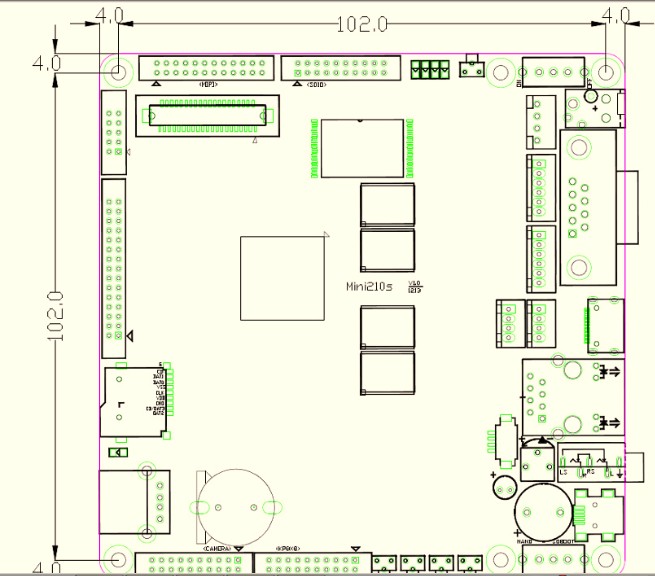

尺寸: •6层高密度电路板,采用沉金工艺生产, 110 x 110(mm)

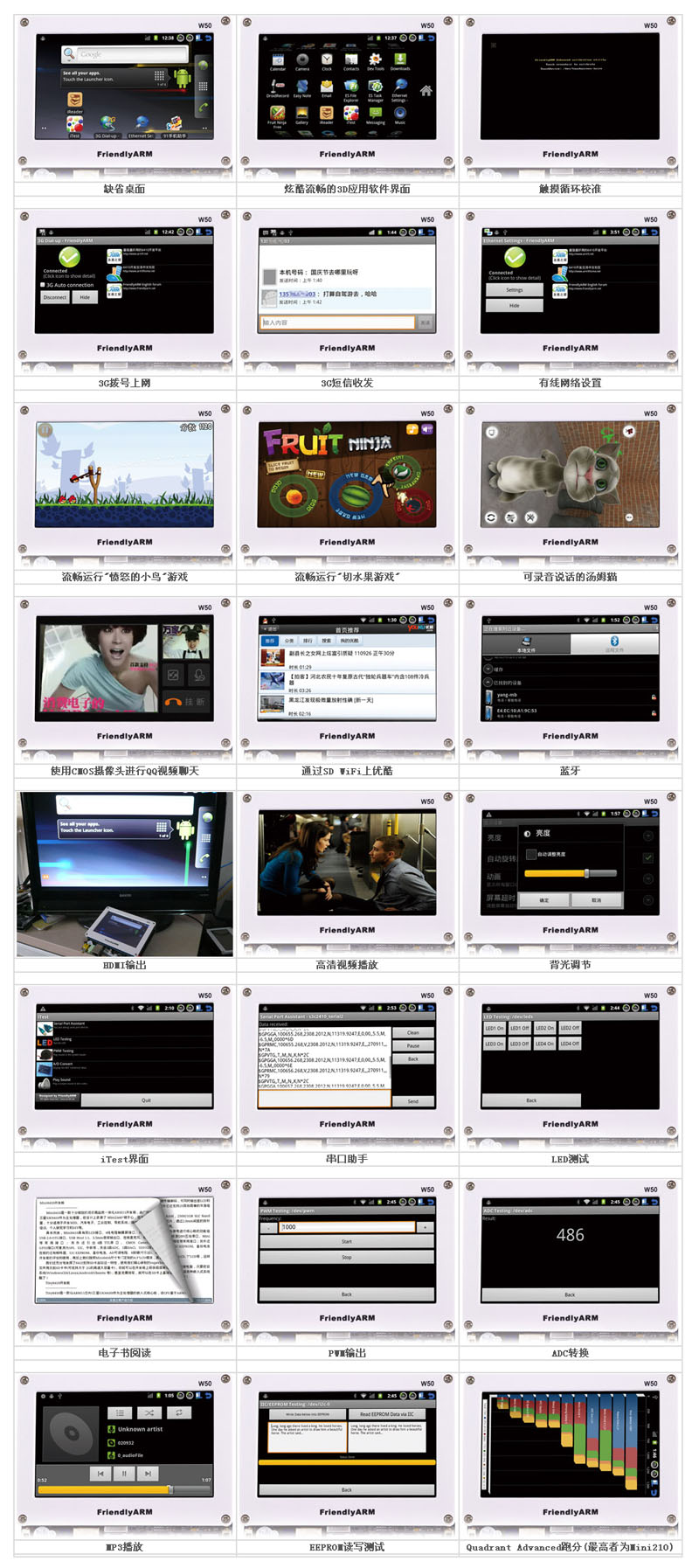

【Android系统资源特性】

流畅运行Android 2.3/4.0,支持2D/3D加速,1080P高清视频,HDMI输出(含音频和视频)
交叉编译器 arm-linux-gcc-4.5.1-v6-vfp 和Mini6410通用,编译内核时会自动探测采用armv7指令集,支持硬浮点运算, 独家提供
Superboot210 支持TF卡脱机快速烧写(根据配置文件),速度极快(1.8M/秒) Superboot专门为企业级用户定制,不开源
支持TF卡脱机烧写YAFFS2格式映像文件
支持LCD显示硬件配置信息,烧写进度提示等
支持自动识别MMC/NAND启动
支持SLC和MLC NAND Flash
烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
Android 内核 版本: Linux-3.0.8 完善的BSP
支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统 提供源代码, 内核自带
看门狗驱动 提供源代码, 三星原厂BSP所带
RTC驱动 提供源代码, 三星原厂BSP所带
4个LED驱动 提供源代码, 友善之臂添加
8个用户按键驱动 提供源代码, 友善之臂添加, Mini210s只用到其中4个
SPI驱动 提供源代码, 内核自带, 未经验证
I2C-EEPROM驱动 提供源代码, 三星原厂BSP所带
PWM控制蜂鸣器驱动 提供源代码, 友善之臂添加
ADC驱动(通道: AIN0) 提供源代码, 友善之臂添加
CPU本身所带触摸屏控制器驱动 提供源代码, 三星原厂BSP所带(未采用,见一线触摸)
一线精准触摸驱动 提供源代码, 友善之臂添加
LCD背光驱动, 支持127级可调 提供源代码, 友善之臂添加
LCD驱动(4.3",5",7", 8",10"等): 支持旋转 提供源代码, 友善之臂移植,可根据启动参数"lcd="识别,共用同一个内核
USB Host驱动: 支持优盘,蓝牙等 提供源代码, 三星原厂BSP所带
USB Device驱动: 支持USB ADB 提供源代码, 三星原厂BSP所带
SD卡驱动 提供源代码, 三星原厂BSP所带
4个串口驱动 提供源代码, 三星原厂BSP所带
板载SD WiFi驱动(Marvell8686) 驱动模块, 友善之臂移植
USB WiFi驱动:内核自带,对某些类型的卡支持不是太好 提供源代码, 内核自带,缺省系统并未包含此驱动(未采用)
USB WiFi驱动:可支持更多型号USB无线网卡,更加完善 驱动模块,缺省系统已经包含此驱动(未启用)
音频驱动(WM8960:支持录音和放音,ALSA接口,支持D类功放) 驱动模块, 友善之臂添加移植
以太网络(DM9000) 提供源代码, 友善之臂移植
FIMC驱动 提供源代码, 三星原厂BSP所带
JPEG驱动 提供源代码, 三星原厂BSP所带
MFC多媒体驱动 提供源代码, 三星原厂BSP所带
CMOS摄像头驱动(OV8650) 驱动模块,友善之臂添加移植
HDMI驱动 提供源代码, 三星原厂BSP所带
3D加速 提供源代码, 三星原厂BSP所带
注意:三星并没有提供OpenGL和OpenVG 源代码,所以目前开发板均缺失
2D加速 提供源代码, 三星原厂BSP所带
注意:三星并没有提供OpenGL和OpenVG 源代码,所以目前开发板均缺失
USB转串口驱动: 提供源代码, 内核自带
3G驱动: 友善之臂添加,实际就是USB转串口驱动 提供源代码, 友善之臂移植
HDMI独立输出特性 适用于互联网电视,智能电视,游戏机等方案


【Linux软件特性】

最完善的Linux系统,支持三种Qt图形系统自由切换, 支持HDMI输出(含音频和视频)
交叉编译器 arm-linux-gcc-4.5.1-v6-vfp 和Mini6410通用,编译内核时会自动探测采用armv7指令集,支持硬浮点运算, 独家提供
Superboot-210 支持TF卡脱机快速烧写(根据配置文件),速度极快(1.8M/秒) Superboot专门为企业级用户定制,不开源
支持TF卡脱机烧写YAFFS2格式映像文件
支持LCD显示硬件配置信息,烧写进度提示等
支持自动识别MMC/NAND启动
烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
Linux 内核 版本: Linux-3.0.8 完善的BSP
支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统 提供源代码, 内核自带
看门狗驱动 提供源代码, 三星原厂BSP所带
RTC驱动 提供源代码, 三星原厂BSP所带
4个LED驱动 提供源代码, 友善之臂添加
8个用户按键驱动 提供源代码, 友善之臂添加, Mini210s只用到其中4个
SPI驱动 提供源代码, 内核自带, 未经验证
I2C-EEPROM驱动 提供源代码, 三星原厂BSP所带
PWM控制蜂鸣器驱动 提供源代码, 友善之臂添加
ADC驱动(通道: AIN0) 提供源代码, 友善之臂添加
CPU本身所带触摸屏控制器驱动 提供源代码, 三星原厂BSP所带(未采用,见一线触摸)
一线精准触摸驱动 提供源代码, 友善之臂添加
LCD背光驱动, 支持127级可调 提供源代码, 友善之臂添加
LCD驱动(4.3",5",7",8",10"等): 支持旋转 提供源代码, 友善之臂移植,可根据启动参数"lcd="识别,共用同一个内核
USB Host驱动: 支持优盘,蓝牙等 提供源代码, 三星原厂BSP所带
USB Device驱动: 支持USB ADB 提供源代码, 三星原厂BSP所带
SD卡驱动 提供源代码, 三星原厂BSP所带
4个串口驱动 提供源代码, 三星原厂BSP所带
板载SD WiFi驱动(Marvell8686) 驱动模块, 友善之臂移植
USB WiFi驱动:内核自带,对某些类型的卡支持不是太好 提供源代码, 内核自带,缺省系统并未包含此驱动(未采用)
USB WiFi驱动:可支持更多型号USB无线网卡,更加完善 驱动模块,缺省系统已经包含此驱动(未启用)
音频驱动(WM8960:支持录音和放音,ALSA接口,支持D类功放) 驱动模块, 友善之臂添加移植
以太网络(DM9000) 提供源代码, 友善之臂移植
FIMC驱动 提供源代码, 三星原厂BSP所带
JPEG驱动 提供源代码, 三星原厂BSP所带
MFC多媒体驱动 提供源代码, 三星原厂BSP所带
CMOS摄像头驱动(OV8650) 驱动模块,友善之臂添加移植
HDMI驱动 提供源代码, 三星原厂BSP所带
3D加速 提供源代码, 三星原厂BSP所带
2D加速 提供源代码, 三星原厂BSP所带
USB转串口驱动: 提供源代码, 内核自带
3G驱动: 友善之臂添加,实际就是USB转串口驱动 提供源代码, 友善之臂移植
图形系统 Qtopia-2.2.0 提供全部平台源代码,分为x86和arm两个版本
(支持运行时自由切换) Qt/Embedded-4.7.0 提供全部平台arm版本源代码
Qt-Extended-4.4.4 手机版本的Qtopia,也可称为Qtopia4,提供平台源代码
实用测试程序 以下图形界面程序均为友善之臂独家开发提供,不提供源代码(蓝色部分为开源软件)
图形界面3G拨号程序 支持100多种USB上网卡,涵盖WCDMA, CDMA2000, TD-SCDMA等多种网络制式
支持开机自动3G拨号上网
GPRS短信 支持连接串口或USB口GPRS Modem短信收发,支持群发短信
ADC测试程序 动态显示ADC转换的结果
LED测试
Buttons测试
I2C测试 用于测试EEPROM读写,十分方便使用
LCD测试 支持手动和自动模式
Ping测试 图形界面的Ping测试,支持永久Ping和暂时Ping
USB摄像头测试 支持动态预览和拍照,支持万能USB摄像头驱动
CMOS摄像头测试 支持动态预览也拍照
录音 支持ALSA接口的录音
Web浏览器 一个完全开源的嵌入式浏览器,比较老了
看门狗测试 开启后,只有不停地喂狗才能保证系统不重启
图形界面网络设置 可设置IP地址,DNS,网关等网络参数,并可保存设置
背光控制 128级背光可调
可设置背光关闭时间
语言设置 支持中文,英文和日文等语言设置
随手写 主要用于触摸笔的准确性测试
MMC/SD卡和优盘自动挂载和卸载 挂载后可在任务栏出现优盘或SD卡图标
Qt-4.4.3切换器 可在运行时自由切换到Qtopia-2.2.0系统,不必重启
Qt-4.7.0切换器 可在运行时自由切换到Qtopia-2.2.0系统,不必重启
SMPlayer 鼎鼎有名的Mplayer播放器之Qt4版本,功能十分强大
HDMI独立输出特性 适用于互联网电视,智能电视,游戏机等方案




【Wince6.0系统软件特性】

独家支持WindowsCE6平台HDMI和LCD同时输出,含音频和视频
开发环境 Visual Studio 2005
Superboot210 刷机特性 Superboot专门为企业级用户定制,不开源
支持从FAT格式SD卡直接读取各个烧写文件: 可自定义文件路径
支持TF/SD卡脱机快速烧写WindowsCE内核(NK.bin): 可独立烧写
支持SD卡脱机更新开机LOGO: 只需普通的bmp文件即可
支持SD卡脱机烧写Linux/Androd/Ubuntu内核和文件系统映像:均可独立烧写,支持YAFFS2/UBI等格式
支持MLC/SLC NAND Flash
辅助特性
支持LCD显示硬件配置信息,烧写进度提示等
支持自动识别RAM, Flash类型,并在LCD和串口上输出显示
支持自动识别LCD型号: 仅限于带一线控制的LCD背板
支持烧写过程LED或蜂鸣器提示:适用于单板无屏的情况
启动特性
支持自动识别SD/NAND启动
支持从SD卡直接启动WindowsCE
支持MLC/SLC NAND Flash
其他
烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
可为您定制开发专属特性
WindowsCE BSP特性 版本: WindowsCE 6.0 R3
常规特性
RTC: 可掉电保持实时时钟
Watchdog:支持
NAND Flash: 支持MLC和SLC
LCD驱动: 支持480x272, 640x480, 800x480, 800x600, 1024x768等分辨率各种尺寸的真彩LCD
触摸屏驱动:支持一线触摸
背光驱动:支持一线控制的背光调节,最高可达128级,系统缺省30秒自动关闭背光(用户可自行调节关闭时间)
串口驱动:支持完善的4个串口驱动,可以直接连接GPRS Modem、RS485转接等串口设备
网卡驱动: 采用DM9000AEP,10/100M兼容
音频驱动: 采用WM8960,基于I2S接口,可放音和录音
SD卡驱动: 可支持SDHC(高速大容量卡)
USB Host驱动:目前仅支持USB 1.1,可接优盘,键鼠等外设即插即用
LED驱动: 支持板载4个GPIO控制LED,可自定义功能
按键驱动:支持板载8个中断式按键,可自动定义功能
PWM驱动:支持板载PWM控制蜂鸣器,可以自由调节输出频率
ADC驱动:支持板载可调电阻ADC转换
SPI驱动:原厂自带,未经测试
I2C驱动:支持板载WM8960音频芯片控制
HDMI驱动:支持HDMI和LCD同步输出,并包含音频讯号
实用测试程序 LED-Test:LED测试
Buttons: 按键测试
ADC测试:测试ADC转换,位于系统的/Windows目录
watchdog: 测试看梦狗功能
Backlight: 测试背光控制
PWM-Buzzer: 测试PWM控制蜂鸣器输出
HDMI Setting: 设置HDMI输出模式,主要用于LCD同时输出时的设定
Recorder: 录音测试
SerialPort: 串口助手
AutoRun Setting: 设置开机自动运行,非常适合公司客户用来开机自动运行专用程序
iMac: 在线设置开发板的MAC地址
HDMI独立输出特性 适用于互联网电视,智能电视,游戏机等方案


【发货清单】

  • Mini210S主板: 1片
  • LCD模块(可选): 1片(4.3"型号:屏和固定面板)
  • 网线: 1条
  • DVD资料光盘: 1张
  • 交叉串口线: 1条
  • miniUSB线: 1条
  • 电源适配器:1条,输出5V/2A,品质认证
提问
chunyemen 说: 15-03-14 11:23
卖家在吗,你们这个板能给开发票吗
回答
管理员[xiaoguo]  回复: 15-03-15 19:25
你好,标价是未税不含运费的,我们单位是可以开具发票的,是另外报价的,而且发票有分普通发票和17%增值税发票的,您可以联系我们销售咨询:电话 0571-89908193或4008518051或QQ:735148854
提问
非会员顾客 说: 13-03-05 16:53
arm-linux-gcc-4.5.1-v6-vfp 有资料吗或说明什么的,我想用在数据处理上,以前开发过单片机应用,不知你这个东东能否用的上
回答
管理员[xiaoguo]  回复: 13-03-07 11:20
www.arm9.net,这是开发板厂家官网,你到那里查看一下吧
提问
非会员顾客 说: 12-05-08 13:49
请问是5"还是7"LCD?
回答
管理员[xiaoguo]  回复: 12-05-08 17:32
5寸
