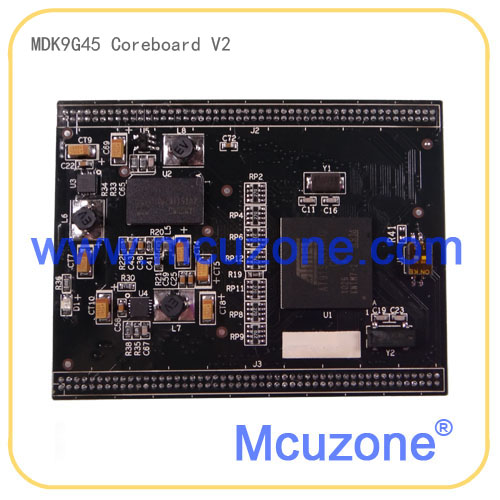

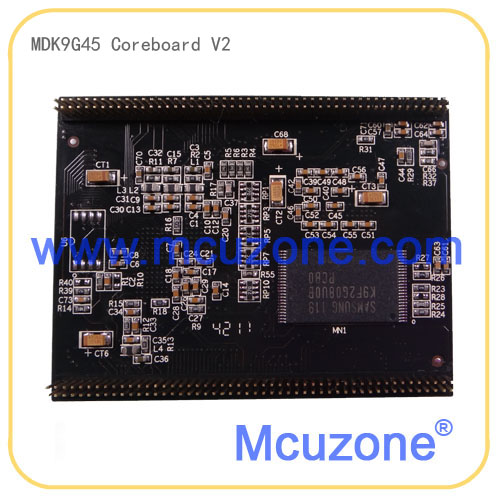

MDK9G45核心板V2,AT91SAM9G45, 64MB DDR2, 256MB NAND


查看大图

MDK9G45核心板V2,AT91SAM9G45, 64MB DDR2, 256MB NAND

MDK9G45核心板采用AT91SAM9G45设计,板载3.3V,1.8V和1.0V 电源,仅需3.6-6V单电源输入,具备64MB DDR2,256MB NAND,并可选配DATAFLASH。核心板引出200针1.27间距双排接插件。AT91SAM9G45具备丰富的片上资源,其中包括LCD控制器、摄像头接口(ISI)、音频(AC97)、10/100M以太网以及高速USB,2个SDIO,4个USART,2个SPI,2个SSC(I2S),2个TWI(I2C),8通道10位ADC,160个GPIO。

  • 商品编号:111123MDK9G45CV2
  • 商品重量:300.000 克(g)
  • 货  号:111123MDK9G45CV2
  • 品  牌:mcuzone
  • 计量单位:
  • 所得积分:4
  • 销售价: ¥240.00
购买数量:
  (库存4200)

此板支持从nand flash启动,data flash为选配件


【芯片介绍】

AT91SAM9G45具备丰富的片上资源,其中包括LCD控制器、触摸屏控制器(ADC)、摄像头接口(ISI)、音频(AC97)、10/100M以太网以及高速USB(2.0 High Speed),2个SDIO,4个USART,2个SPI,2个SSC(I2S),2个TWI(I2C),8通道10位ADC,160个GPIO。 400MHz的内核加高速外设使得9G45可以理想应用于各类高速数据采集应用甚至消费类应用。9G45的另外一个特点是支持DDR2,不过只具备2个bank信号,使得使用受到一定限制。


【硬件资源】

● AT91SAM9G45,工业级,无铅,324BGA,额定频率400MHz,前端总线133MHz
● EBI0上的64MB DDR2,(与第一版本相比,并没有留出EBI1上的DDR2位置,EBI1用于连接NAND FLASH )
● (选配)4MB DataFlash,AT45DB321D,存储系统启动代码
● EBI1上的256MB NandFlash(3.3V),存储系统内核和应用程序,可调整为128MB甚至1GB
● 1.27间距,2×50×2,全部GPIO引出


【PCB规格】

50×65mm,6层板设计,大厂出品


 【软件资源】

一,裸机程序(Keil和IAR以及GNU三个平台)

裸机程序/BareMetal Softpack
裸机例程包 ATMEL software package 源码,每个例子均有Keil MDK、IAR EWARM、GCC三个版本的工程
使用Keil MDK编译调试的说明文档 MAN3027
at91bootstrap 源码
ac97-dma 源码,AC97音频编解码
dma-screensaver 源码,液晶屏
emac-lwip 源码,以太网lwip
emac 源码,以太网
emac-uip-helloworld 源码,以太网uip
emac-uip-telnetd 源码,以太网uip telnetd
emac-uip-webserver 源码,以太网uip webserver
fatfs 源码,fatfs文件系统
fatfs-sdcard 源码,SD卡fatfs文件系统
isi 源码,摄像头
iso7816 源码,串口iso7816
lcd 源码,基本液晶屏例子
nandflash 源码,nandflash
norflash 源码,norflash,需特定硬件
pmc-clock 源码,pmc时钟切换
pwm 源码,PWM脉宽调制
rtc 源码,RTC实时时钟
rtt 源码,RTT实时定时器
sdcard 源码,SD卡访问
sdmmc-test 源码,SDMMC测试
spi-dma-dataflash 源码,dataflash读写
spi-slave 源码,spi从设备
tc-capture-waveform 源码,定时器捕获、波形产生
touchscreen 源码,液晶屏触摸
tv-encoder 源码,图片、视频显示,需特定硬件
twi-eeprom 源码, EEPROM读写
twi-slave 源码,TWI从设备
usart-hw-handshaking 源码,USART串口
usart-irda 源码,USART串口红外控制,需特定硬件
usart-serial 源码,USART串口
usart-spi 源码,USART做SPI接口
usart-synchronous 源码,USART同步串口
watchdog 源码,看门狗
getting-started 源码,开发板作为USB存储设备
lcd-slideshow 源码,液晶屏图片显示
usb-device-cdc-serial 源码,USB转串口
usb-device-core 源码,USB基本例子
usb-device-hid-keyboard 源码,USB键盘
usb-device-hid-mouse 源码,USB鼠标
usb-device-hid-transfer 源码,USB hid传输
usb-device-massstorage 源码,U盘


已验证基于KEIL的裸机例子汇总总贴:http://www.mcuzone.com/bbs/read.php?tid=11251

二,linux
● 提供U-Boot源码;
● 提供移植好的Linux 2.6.xx;
● 提供以下驱动源码:
  ◆ 10/100M以太网驱动
  ◆ 2路USB HOST驱动,支持U盘,USB mass storage,USB HID,USB2UART
  ◆ USB Device驱动(USB gadget, 选配)
  ◆ LCD驱动
  ◆ 通用串口驱动
  ◆ 按键驱动
  ◆ Nand Flash对应的MTD驱动
  ◆ jffs2文件系统支持
  ◆ FAT文件系统支持
  ◆ SPI驱动
  ◆ TWI(I2C)驱动
  ◆ 片上RTC驱动
  ◆ SD/MMC卡驱动
  ◆ 无线网卡驱动(选配)
  ◆ 摄像头驱动(选配)

三,wince
● 提供wince6源码BSP(ATMEL网站提供);
● 提供以下驱动源码:
  ◆ 10/100M以太网驱动
  ◆ 2路USB HOST驱动
  ◆ USB Device驱动(ActiveSync)
  ◆ LCD驱动
  ◆ 通用串口驱动
  ◆ 按键驱动
  ◆ Nand Flash驱动
  ◆ TWI(I2C)驱动
  ◆ 键盘驱动
  ◆ SPI驱动
  ◆ SD/MMC卡驱动
  ◆ 无线网卡驱动(选配)
● 提供FTP软件;

四,RTOS
● 提供uc/OS II(IAR版本,Micrium提供);;

五,文档
● 提供EK相关器件数据手册;
● 提供核心板原理图(pdf格式);
● 提供用户手册



注意:单独购买核心板的客户仅提供资料,但不提供对资料的使用支持。






【发货清单】

  • 核心板一块
  • 光盘一张(同一客户仅发一张)

提问
非会员顾客 说: 13-04-21 04:04
是不是G45的所有引脚都外接了,能不能给这个核心板的引脚说明,看下我们想要的引脚是否有接出,多谢
回答
管理员[xiaoguo]  回复: 13-04-22 11:37
这个链接就是http://www.mcuzone.com/down/Software.asp?ID=10000462
提问
非会员顾客 说: 13-02-20 00:44
配套底板具体配置能放到网上了吗?
回答
管理员[xiaoguo]  回复: 13-02-21 08:52
您好,配套底板是针对MDK9G45核心板的。近期会更新,请直接关注商城,感谢您的支持!
提问
非会员顾客 说: 13-01-31 00:18
配套底板什么时候可以订购?能有确切的时间吗?
回答
管理员[xiaoguo]  回复: 13-02-01 11:58
春节后
提问
非会员顾客 说: 12-12-31 23:41
配套的底板现在有货了吗?
回答
管理员[xiaoguo]  回复: 13-01-03 23:39
在批量生产了,快的话就是春节前,慢点可能在春节后。
