注意，核心板只焊接两边接插件，第三边默认不焊接。
此价为10个起单价，低于10个的，请联系我们销售咨询价格。若未沟通，拍下数量少于10，付款的我们概不发货，请谅解。
【产品介绍】
ATSAMA5D31是ATMEL最新推出的Cortex-A5处理器，具有LCD控制器，高速USB HOST和Device，以太网，3个HSMCI，4个USART，2个UART，3个I2C，ISI图像传感器(摄像头)接口，12通道12位ADC带触摸控制等。ATSAMA5D31运行频率为536MHz，并集成了MU和浮点单元VFPv4。160KB片内ROM，128KB片内SRAM；具备AES，TDES，SHA加密引擎，160个I/Os(理论)；集成的12通道12位ADC可以支持更大的触摸屏。

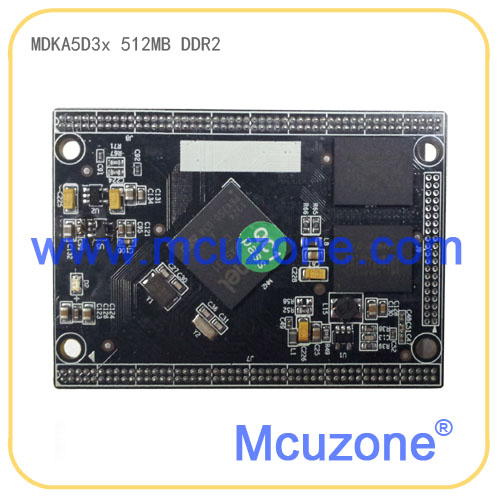

MDKA5D31核心板具备512MB DDR2，256MB NAND，采用1.27mm间距接插件，其中两边为50×2脚，第三边为20×2脚，全部GPIO引出，预留AT25存储器接口，具备4个3mm直径固定孔。
ATSAMA5D3系列处理器主要差异：
【硬件资源】
核心板硬件资源
处理器
ATSAMA5D31
主频536MHz，系统总线166MHz（当前软件配置为528MHz，系统总线132MHz），32KB D-cache，32KB I-Cache，160KB ROM,128KB SRAM
存储器
DDR2
32位 256MB DDR2（由2片16位128MB组成）
NAND FLASH
256MB NAND FLASH（可升级至1GB）
SPI FLASH
预留AT25位置，用户可自行选配
接口
1.27mm间距，2×50×2+20×2插针引出
240pin接插件，全部GPIO引出（第三边40pin默认不焊接）
尺寸
46.7×65.7mm，1.8mm厚度
六层板，上市大厂精工制作
【软件资源】
裸机程序（IAR和GNU两个平台） ATMEL软件包
ADC_ADC12
源码，片上12位ADC采集
已验证
DMA
源码，DMA传输
已验证
Getting-Started
源码，入门演示例子
已验证
PMC_Clock_Switching
源码，PMC切换时钟演示
SSC_DMA_AUDIO
源码，SSC接口音频演示
已验证
TWI_EEPROM
源码，TWI(兼容I2C)接口EEPROM(AT24)，需要选配件支持
TWI_Slave
源码，TWI(兼容I2C)接口从机演示
SYSC
源码，系统控制
ADC_TouchScreen
源码，片上ADC做电阻触摸屏控制器
已验证
LCD
源码，TFT液晶屏演示
已验证
ISI
源码，图像传感器接口
已验证
FUSE
源码，熔丝例子
已验证
SPI_Slave
源码，SPI从机模式
USART_HW_Handshaking
源码，USART硬件握手
USART_SPI
源码，USART的SPI模式
USART_Synchronous
源码，USART的同步模式
USART_Serial
源码，USART的串行模式
已验证
USART_ISO7816
源码，USART的ISO7816模式
USART_RS485
源码，USART的RS485模式
PWM
源码，脉宽调制器演示
已验证
Periph_Protect
源码，外设保护
已验证
HSMCI_Multimedia_Card
源码，HSMCI接口读写MMC卡
HSMCI_SDCARD
源码，HSMCI接口读写SD卡
HSMCI_SDIO
源码，HSMCI接口读写SDIO外设，需要特定硬件
SMC_NANDFlash
源码，NAND操作
已验证
SMC_NORFlash
源码，NOR操作，需要选配件支持
SPI_SerialFlash
源码，SPI接口的串行FLASH(AT25)，需要选配件支持
已验证
EMAC
源码，百兆网络控制器
已验证
EMAC_lwip
源码，lwIP网络协议
已验证
EMAC_uip_helloworld
源码，基于uip的helloworld
已验证
EMAC_uip_telnetd
源码，基于uip的telnetd
已验证
EMAC_uip_webserver
源码，基于uip的webserver
已验证
USB_AUDIO_looprec
源码，USB音频，回环录音
已验证
USB_AUDIO_Speaker
源码，USB音频，扬声器输出
已验证
USB_CDC_Serial
源码，USB的CDC串口例子
USB_Core
源码，USB内核
已验证
USB_HID_AUD
源码，HID类的AUD
已验证
USB_HID_Keyboard
源码，HID类的键盘
已验证
USB_HID_Mouse
源码，HID类的鼠标
已验证
USB_HID_MSD
源码，HID类的MSD
已验证
USB_HID_Transfer
源码，HID类的传输
已验证
USB_IAD_CDC_AUD
源码，USB复合设备，CDC + Audio
已验证
USB_IAD_CDC_HID
源码，USB复合设备，CDC + HID
已验证
USB_IAD_CDC_MSD
源码，USB复合设备，CDC + MSD
已验证
USB_Massstorage
源码，USB存储设备
USB_IAD_CDC_CDC
源码，USB复合设备，CDC + CDC
已验证
The software package includes the following libraries:
- Libraires
- libchip_SAMA5D3x
- libboard_SAMA5D3x-ek
- libnandflash
- libpmecc
- libsdmmc
- libspiflash
- libstoragemedia
- usb
二，linux
● 提供U-Boot源码；
● 提供移植好的Linux 3.6.9；
● 提供以下驱动源码：
◆ 10/100M以太网驱动
◆ USB HOST驱动
◆ USB Device驱动
◆ LCD驱动
◆ 通用串口驱动
◆ 按键驱动
◆ Nand Flash驱动
◆ SPI驱动
◆ TWI(I2C)驱动
◆ 片上RTC驱动
◆ SD/MMC卡驱动
等
注意：仅购买核心板不提供虚拟机，第一次使用建议购买开发板，开发板的资料大大多于核心板；
注意：如果仅购买核心板则仅提供排针布线指导，不提供以上资料使用支持。
三，文档
● 提供EK相关器件数据手册；
● 提供核心板原理图（pdf格式）；
【发货清单】
- 核心板一块(512MB DDR2)
- 光盘一张（同一客户仅发一张）
